Projet enceintes HIFI 100% DAI qui à mal tourné.

[moonfly]

simu avec Basta ! celui-ci trouve pratiquement la même chose que winisd pour 10 L de volume
et évent 5,5 cm de diamètre interne

[DIYUSER]

deux exemples avec une boite de 10 L et le diamètre d'évent modifié à 5,5 cm ( interne )

ok et laquelle est la plus propre, celle avec la petite bosse et un niveau spl plus élevé ou la plus droite ?

Voici une simu dans le même volume de 23l avec une courbe en noir pour la ref (ma construction) puis une avec deux shp au même accord (verte) et une troisième courbe avec un accord a 50 Hz (rouge). Ca deviens plus propre je trouve.

Je viens de mesurer précisément mon Event et il fait 53mm à l'entrée et 55.3mm à la sortie pour 125mm de long. Dois je prendre l'entrée, la sortie ou une moyenne pour être le plus précis ?

[Kro]

Fait les mesures de TS avant.
Et les mesures de spl en champ proche.

[DIYUSER]

Je rejoins les propos de kro.

C'est encore un bon exemple sur le fait que l'IA ne sait pas faire (parce que tu n'es pas le premier).
Même ceux qui lui ont balancé les mesures se sont retrouvés avec un filtre foiré et une enceinte qui ne sonne pas.

Mais on va tenter de rectifier le tir et faire en sorte que ton projet soit viable et que tu puisses en profiter

Tu es dans quel coin ?

D.

Je n'avais pas vu ce message, je suis dans le sud (Aude 11). Merci pour l'aide

Fait les mesures de TS avant.
Et les mesures de spl en champ proche.

Yes je vais essayer par contre le colis avec le micro s'est perdu donc ça me retarde un peu.

[DIYUSER]

Celui là pourrait aller mieux dans la boite de 23 L et un évent diamètre 6 cm il faudrait juste allonger un peu celui-ci. Ça devrait peut être rentrer avec la largeur de l’enceinte.
https://loudspeakerdatabase.com/MONACOR/SPH-200TC

Encore mieux celui la non ?
https://loudspeakerdatabase.com/MONACOR/SPH-210

[moonfly]

‘’Je viens de mesurer précisément mon Event et il fait 53mm à l'entrée et 55.3mm à la sortie pour 125mm de long. Dois je prendre l'entrée, la sortie ou une moyenne pour être le plus précis ? ‘

prend la moyenne des deux pour l’instant ça doit faire 54,15 cm, tu pourras ensuite changer l’évent.

sinon pour le SPH-210 ça à l’air pas mal il faut voir si ça rentre dans la largeur de l’enceinte, il serait dommage
de couper les caisses tu pourras toujours recycler le SPH-165 en lui faisant une boite mieux adapté. Tu peux
aussi continuer à chercher d'autres HP dans la base de données il n'y a pas que Monacor.

[DIYUSER]

Il fait 184 mm au niveau du trou et j'ai pile poil 184 intérieur. Autre point notable, c'est que ça me permettrais de rapprocher les centres. Je garde cette option dans un coin de la tête pour le moment.

[Kro]

Je pense qu'il est plus sage de déjà essayer de faire marcher cette deux voies en l'état avant de chercher un nouveau haut-parleur.

[Kro]

J'ai pris un peu de temps pour faire les simulations de ton enceinte.
Je ne reviens pas sur les simus de charge, vous l'avez déjà fait, pour moi en l'état, c'est pas le plus embêtant, faudra s'en occuper en second temps avec les mesures.

J'ai pris les courbes publiées par les constructeurs et j'ai tout entré dans la moulinette de Vituixcad histoire d'illustrer mon analyse de départ juste "à vue de nez".

Déjà commençons par simuler ton filtre tel que tu l'as câblé.
Admettons qu'on ne parle pas encore de baffle step, de diffraction etc.
Comme si tu étais sur baffle plan.
J'ai par contre appliqué un décalage de 25mm en retrait du haut-parleur, c'est arbitraire ça peut être plus.

Ca donne ça

Filtre IA courbes BP.png (27.21 Kio) Vu 120 fois

Déjà l'alignement en spl serait bon, ça l'IA a sur calculer le l-pad sur les sensibilités théoriques.
La phase est pas top mais on a fait pire.
Le raccord se fait à environ 2000Hz et si on considère 90db comme le niveau de référence ça devrait croiser à 84 db, hors ici on est plutôt vers 82 db.

Avec une inversion de polarité :

Filtre IA inv courbes BP.png (27.5 Kio) Vu 120 fois

C'est mieux comme attendu

Si on regarde la fonction de transfert :

FT filtre IA.png (21.96 Kio) Vu 122 fois

Là on retrouve bien tes coupures théoriques vers 2500Hz. Là encore l'IA a su calculer ça.

[DIYUSER]

Je pense qu'il est plus sage de déjà essayer de faire marcher cette deux voies en l'état avant de chercher un nouveau haut-parleur.

Objectif numéro 1

J'ai pris un peu de temps pour faire les simulations de ton enceinte..

Donc en conclusion l'IA a fait un bon travail théorique sur le filtre avec les donnés qu'elle avait ? Et je me serais trompé a l'écoute sur la phase inversé du tweeter ?

[Kro]

Maintenant regardons ce que ça donne côté baffle step et diffraction.

Pour le woofer l'effet théorique est celui ci

Woofer Diffraction.png (16.42 Kio) Vu 115 fois

Et pour le tweeter

Tweeter Diffraction.png (17.13 Kio) Vu 115 fois

Si j'applique ça aux courbes constructeurs et qu'on refait la simulation on obtient ça

Filtre IA Full space.png (27.9 Kio) Vu 114 fois

[Kro]

En réutilisant au max tes composants on pourrait faire un truc dans le genre :

var2 SPL.png (27.03 Kio) Vu 103 fois

Avec ce schéma

var2 XO-schema-2.png (16.58 Kio) Vu 103 fois

Sous réserve de mesures, c'est un exercice de style.

A mon avis on sera plus proche de la réalité avec ça.

[Kro]

Si tu dois mettre une si grosse self, tu verras que sa R interne sera élevé en self à air qui ne coute pas plus cher que ton HP.
L'avantage, si les T&S du fabricant sont justes c'est que tu vas désamortir le haut-parleur (qui est déjà très amorti qts 0.21) et ta charge va tout de suite mieux convenir.
Fait l'essai dans winisd en rajoutant 0.6-0.7 ohms en serie.

[DIYUSER]

Ok merci pour l'etude ça prouve bien qu'il y a des choses à faire même si je ne comprend pas tout encore. Par curiosité je vais commencer par le test que tu me propose sur winisd puis reprendre les vidéos pour les mesures TS et spl en champ proche qui nous permettrons de valider ou de peaufiner cette étude si je comprend bien.

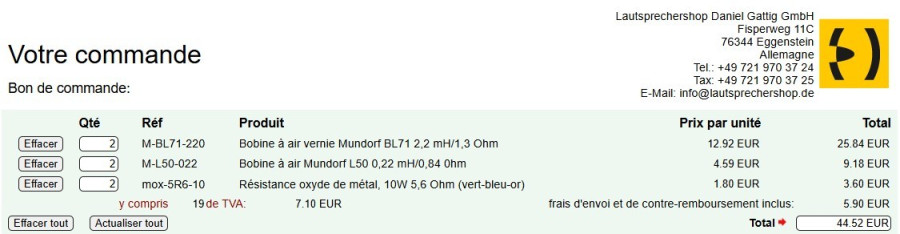

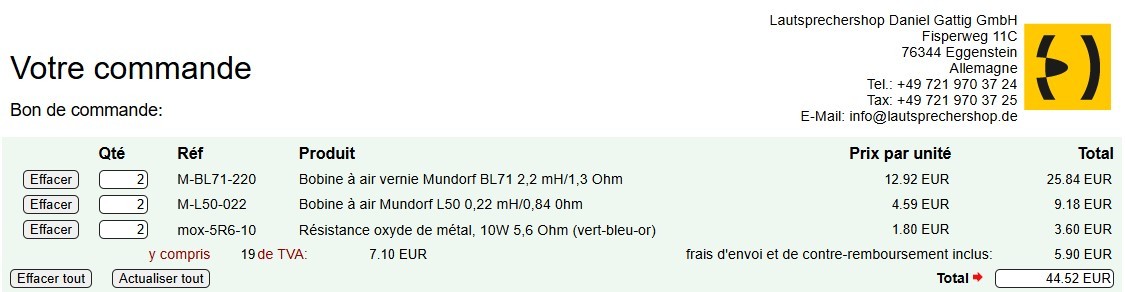

Donc deux selfs et une ou deux résistances a changer c'est correct. Pour info j'avais commander deux mox 1,8ohms en plus pour apporter correction au L-pad.

Suivant le modèle de la self 0.22Mh j'ai 1.4ohms pour une Mundorf BL71 ou 0.83ohms pour une Mundorf BL100

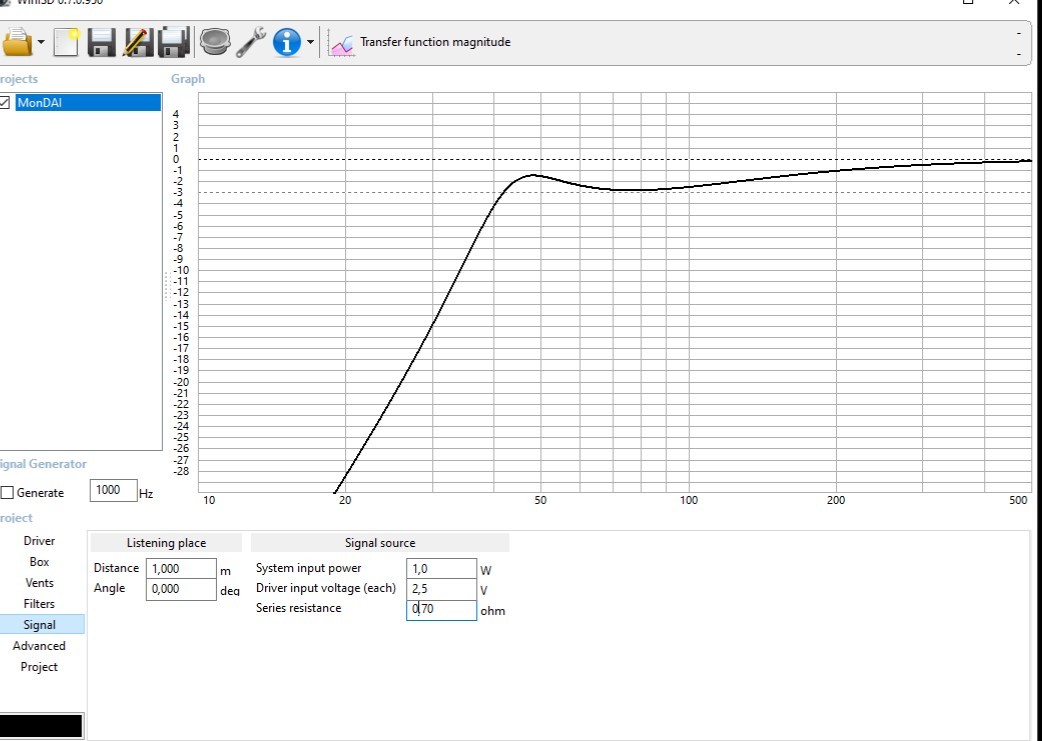

0.7ohm serie

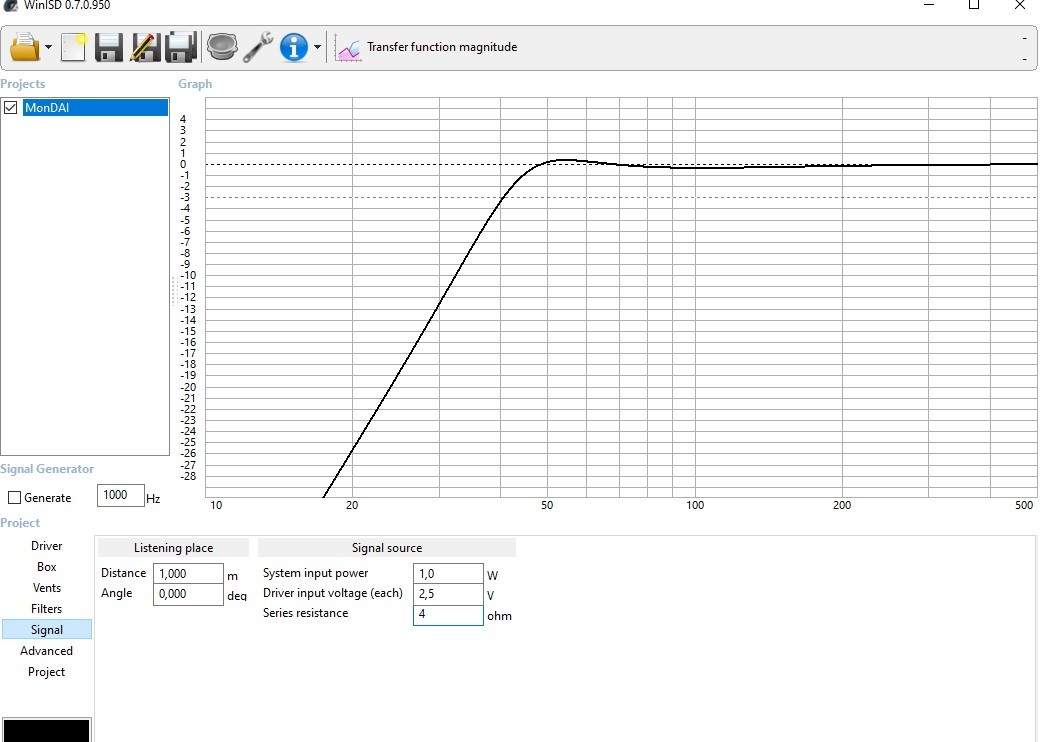

4ohms serie

[moonfly]

@DIYUSER
sans rien changer pour le moment et si tu écoutes de la musique sur PC Windows tu peux en attendant de faire des mesures télécharger :

Peace Equalizer, interface Equalizer APO
https://sourceforge.net/projects/peace- ... extension/

ça te permettra de faire des corrections et de voir si ça améliore le son sur les enceintes

[DIYUSER]

@DIYUSER
sans rien changer pour le moment et si tu écoutes de la musique sur PC Windows tu peux en attendant de faire des mesures télécharger :

Peace Equalizer, interface Equalizer APO
https://sourceforge.net/projects/peace- ... extension/

ça te permettra de faire des corrections et de voir si ça améliore le son sur les enceintes

Le logiciel à l'air sympa et l'équaliseur assez complet mais j'ai déjà pas mal à digérer sur les logiciels de conception donc je vais me focus la dessus pour le moment. Puis j'ai aussi fait un test similaire chez un ami ancien sonorisateur et juste avec un vieux mac et un mini équaliseur intégré à son logiciel de lecture nous avions pu constatés que ça manquait autour de 100 à 250 Hz et que surtout quand il coupait tout en dessous de 50 Hz on retrouvait un peu de basses bas médium (je crois que c'est ce qu'il m'a dit). Sinon moi j'écoute via un ampli Aiyima A07 pro en bluetooth par Spotify en lossless mais après avoir chercher je me suis rendu compte que l'ampli n'acceptait que le codec bluetooth Atpx HD (358k) au mieux et mon tel le ACC donc connexion 256k seulement. Un équaliseur minimal est dispo sur Spotify aussi mais peu de fréquences dispo. Pas de liaison entre mon PC et l'ampli malheureusement.

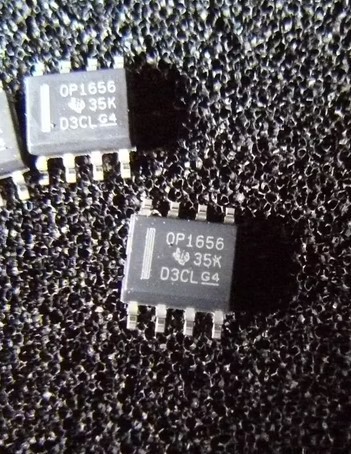

Concernant l'Aiyima j'ai prévu de le modifier, j'ai commandé des ampli op1656 chez texas instrument USA pour remplacer ceux d'origines mais il me faut encore les souder sur des supports Dip 8 et c'est minuscule. J'ai reçu tous le matériel mais ce n'est plus une priorité à ce jour. Pareil tout ça a était réfléchi par L'IA donc je doute maintenant.



[DIYUSER]

Il n'y a personne qui s'est lancé dans la revente de micro behringer ECM8000 calibré ici ?

[Dagda]

Concernant l'Aiyima j'ai prévu de le modifier, j'ai commandé des ampli op1656 chez texas instrument USA pour remplacer ceux d'origines mais il me faut encore les souder sur des supports Dip 8 et c'est minuscule. J'ai reçu tous le matériel mais ce n'est plus une priorité à ce jour. Pareil tout ça a était réfléchi par L'IA donc je doute maintenant.

Désolé de te casser ton trip de tweak, mais ça ne sera d'aucune utilité ici ...

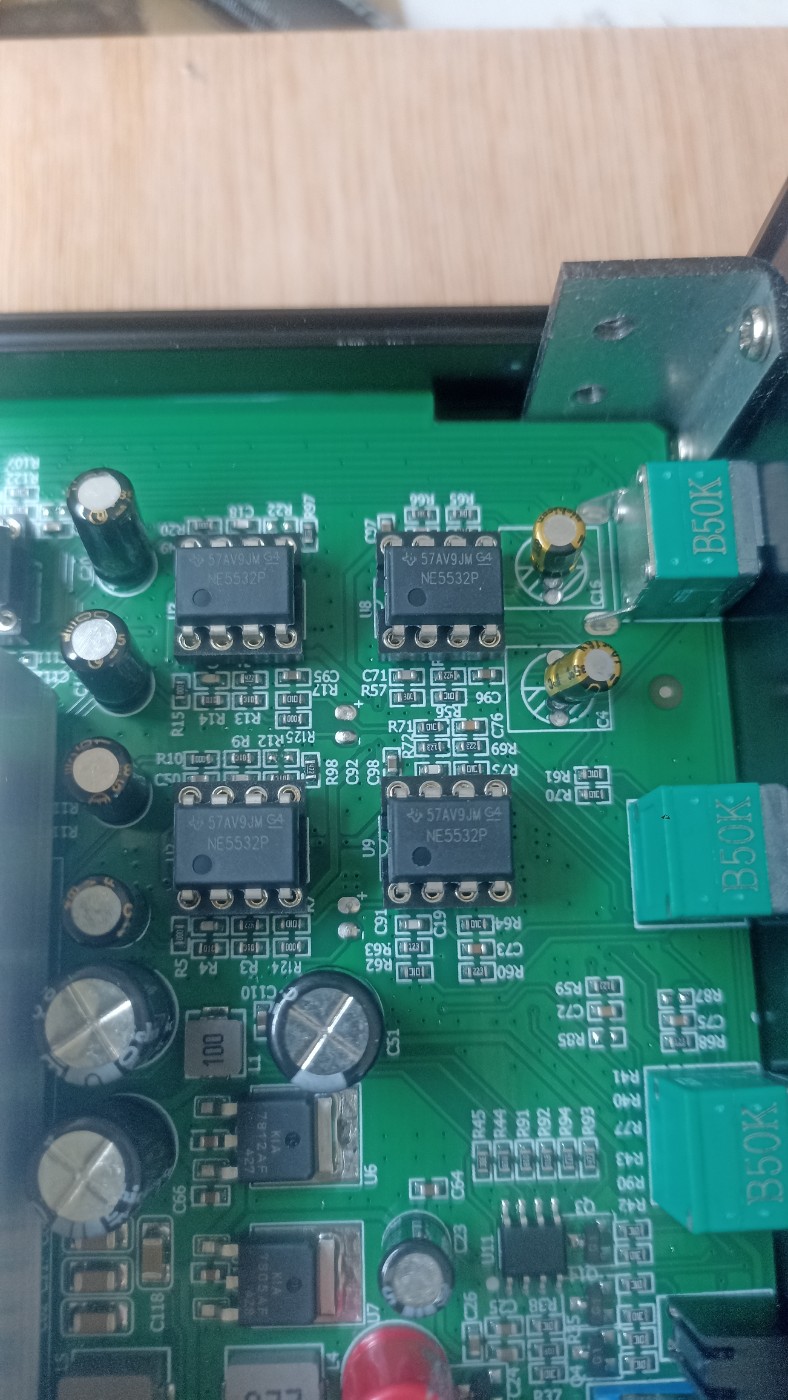

Et tu as commandé des AOP à souder en surface (CMS) plutôt que traversant. Ton ampli possède des supports d'AOP exprès pour les remplacer facilement sans soudure.

Je comprends que tu ais envie d'avancer, mais ne va pas trop vite non plus, au risque de perdre du temps et de l'argent inutilement

D.
