Projet enceintes HIFI 100% DAI qui à mal tourné.

[moonfly]

simu avec Basta ! celui-ci trouve pratiquement la même chose que winisd pour 10 L de volume
et évent 5,5 cm de diamètre interne

[DIYUSER]

deux exemples avec une boite de 10 L et le diamètre d'évent modifié à 5,5 cm ( interne )

ok et laquelle est la plus propre, celle avec la petite bosse et un niveau spl plus élevé ou la plus droite ?

Voici une simu dans le même volume de 23l avec une courbe en noir pour la ref (ma construction) puis une avec deux shp au même accord (verte) et une troisième courbe avec un accord a 50 Hz (rouge). Ca deviens plus propre je trouve.

Je viens de mesurer précisément mon Event et il fait 53mm à l'entrée et 55.3mm à la sortie pour 125mm de long. Dois je prendre l'entrée, la sortie ou une moyenne pour être le plus précis ?

[Kro]

Fait les mesures de TS avant.
Et les mesures de spl en champ proche.

[DIYUSER]

Je rejoins les propos de kro.

C'est encore un bon exemple sur le fait que l'IA ne sait pas faire (parce que tu n'es pas le premier).
Même ceux qui lui ont balancé les mesures se sont retrouvés avec un filtre foiré et une enceinte qui ne sonne pas.

Mais on va tenter de rectifier le tir et faire en sorte que ton projet soit viable et que tu puisses en profiter

Tu es dans quel coin ?

D.

Je n'avais pas vu ce message, je suis dans le sud (Aude 11). Merci pour l'aide

Fait les mesures de TS avant.
Et les mesures de spl en champ proche.

Yes je vais essayer par contre le colis avec le micro s'est perdu donc ça me retarde un peu.

[DIYUSER]

Celui là pourrait aller mieux dans la boite de 23 L et un évent diamètre 6 cm il faudrait juste allonger un peu celui-ci. Ça devrait peut être rentrer avec la largeur de l’enceinte.
https://loudspeakerdatabase.com/MONACOR/SPH-200TC

Encore mieux celui la non ?
https://loudspeakerdatabase.com/MONACOR/SPH-210

[moonfly]

‘’Je viens de mesurer précisément mon Event et il fait 53mm à l'entrée et 55.3mm à la sortie pour 125mm de long. Dois je prendre l'entrée, la sortie ou une moyenne pour être le plus précis ? ‘

prend la moyenne des deux pour l’instant ça doit faire 54,15 cm, tu pourras ensuite changer l’évent.

sinon pour le SPH-210 ça à l’air pas mal il faut voir si ça rentre dans la largeur de l’enceinte, il serait dommage
de couper les caisses tu pourras toujours recycler le SPH-165 en lui faisant une boite mieux adapté. Tu peux
aussi continuer à chercher d'autres HP dans la base de données il n'y a pas que Monacor.

[DIYUSER]

Il fait 184 mm au niveau du trou et j'ai pile poil 184 intérieur. Autre point notable, c'est que ça me permettrais de rapprocher les centres. Je garde cette option dans un coin de la tête pour le moment.

[Kro]

Je pense qu'il est plus sage de déjà essayer de faire marcher cette deux voies en l'état avant de chercher un nouveau haut-parleur.

[Kro]

J'ai pris un peu de temps pour faire les simulations de ton enceinte.
Je ne reviens pas sur les simus de charge, vous l'avez déjà fait, pour moi en l'état, c'est pas le plus embêtant, faudra s'en occuper en second temps avec les mesures.

J'ai pris les courbes publiées par les constructeurs et j'ai tout entré dans la moulinette de Vituixcad histoire d'illustrer mon analyse de départ juste "à vue de nez".

Déjà commençons par simuler ton filtre tel que tu l'as câblé.
Admettons qu'on ne parle pas encore de baffle step, de diffraction etc.
Comme si tu étais sur baffle plan.
J'ai par contre appliqué un décalage de 25mm en retrait du haut-parleur, c'est arbitraire ça peut être plus.

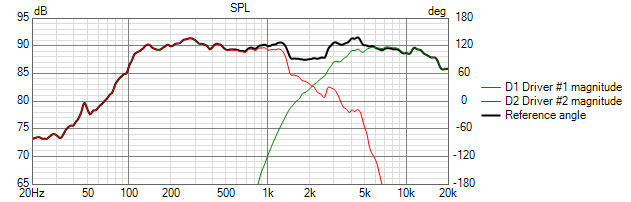

Ca donne ça

Filtre IA courbes BP.png (27.21 Kio) Vu 17 fois

Déjà l'alignement en spl serait bon, ça l'IA a sur calculer le l-pad sur les sensibilités théoriques.
La phase est pas top mais on a fait pire.
Le raccord se fait à environ 2000Hz et si on considère 90db comme le niveau de référence ça devrait croiser à 84 db, hors ici on est plutôt vers 82 db.

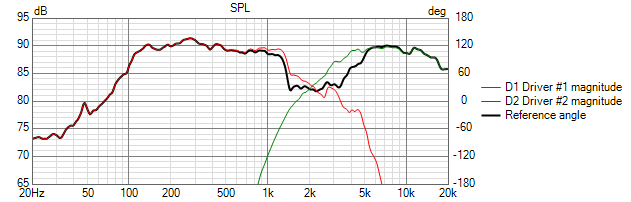

Avec une inversion de polarité :

Filtre IA inv courbes BP.png (27.5 Kio) Vu 17 fois

C'est mieux comme attendu

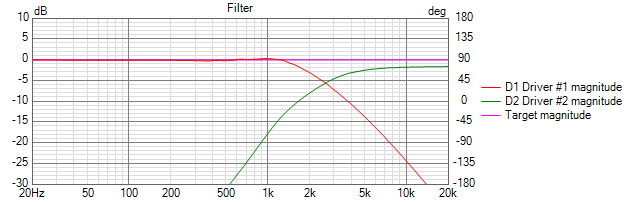

Si on regarde la fonction de transfert :

FT filtre IA.png (21.96 Kio) Vu 19 fois

Là on retrouve bien tes coupures théoriques vers 2500Hz. Là encore l'IA a su calculer ça.

[DIYUSER]

Je pense qu'il est plus sage de déjà essayer de faire marcher cette deux voies en l'état avant de chercher un nouveau haut-parleur.

Objectif numéro 1

J'ai pris un peu de temps pour faire les simulations de ton enceinte..

Donc en conclusion l'IA a fait un bon travail théorique sur le filtre avec les donnés qu'elle avait ? Et je me serais trompé a l'écoute sur la phase inversé du tweeter ?

[Kro]

Maintenant regardons ce que ça donne côté baffle step et diffraction.

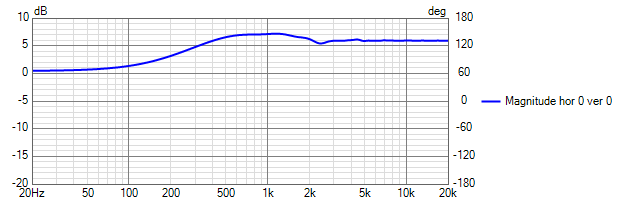

Pour le woofer l'effet théorique est celui ci

Woofer Diffraction.png (16.42 Kio) Vu 12 fois

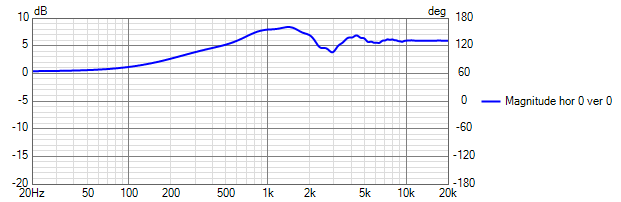

Et pour le tweeter

Tweeter Diffraction.png (17.13 Kio) Vu 12 fois

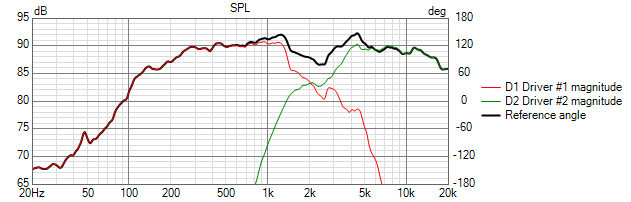

Si j'applique ça aux courbes constructeurs et qu'on refait la simulation on obtient ça

Filtre IA Full space.png (27.9 Kio) Vu 11 fois

[Kro]

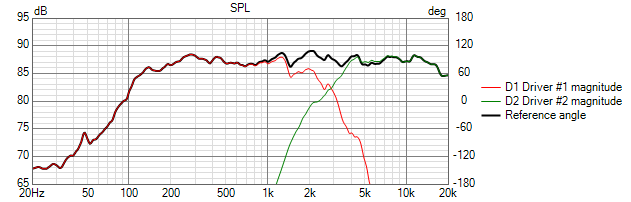

En réutilisant au max tes composants on pourrait faire un truc dans le genre :

var2 SPL.png (27.03 Kio) Pas encore vu

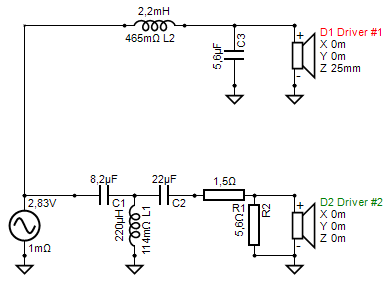

Avec ce schéma

var2 XO-schema-2.png (16.58 Kio) Pas encore vu

Sous réserve de mesures, c'est un exercice de style.

A mon avis on sera plus proche de la réalité avec ça.
