Projet Brace for impact: X-Shape 40 + 1.4" 18S 1480N + 15" 18S 15W500

[Elgrosso]

Sur !

Donc au milieu du salon, canape etc repoussés au plus.
micro et centre woofer a 130cm de haut, moitié de la hauteur de piece.
1m de distance entre les deux
Ha et sur les cotés 2.5m mini, 5m devant et 3 ou 4m derriere.


Ils sont en 180, je peux ne mettre que 90 degrés si trop lourd

test :

woof square full pol.mdat.zip

(18.61 Mio) Téléchargé 5 fois

woof round full pol.mdat.zip

(19.15 Mio) Téléchargé 4 fois

[Elgrosso]

J’ai refais les polars, a partir de 5.2ms de fenêtrage calculés pour mes distances, et surtout en limitant la bande visible dans vituix.
C’est plus clair :

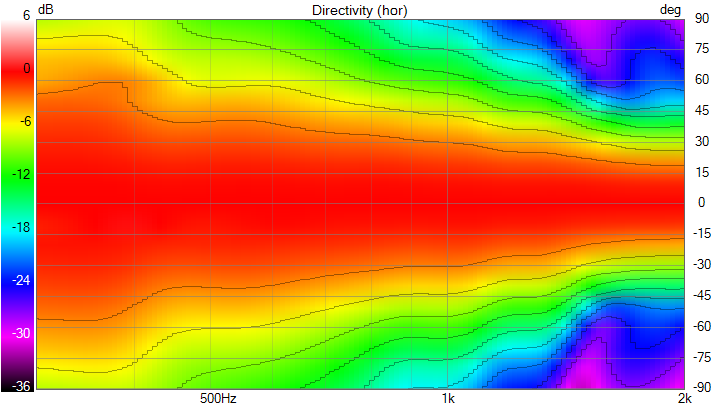

Rond

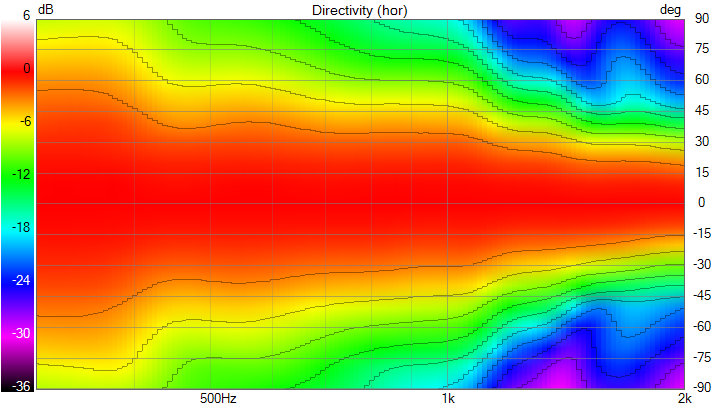

Carré


Et un gif


L’accident a 60 sur le rond je ne sais pas ce que c’est.
Mais le bord carré est en effet plus linéaire ! Plus CD entre 500 et 1000hz
Je vais essayer de mettre le pav mesuré avec ses arrondis dans la boucle.

[Elgrosso]

Edit : j’efface les simus d’integration du pav, j’avais oublié un truc : les mesures du woofer extérieur étaient dans l’axe du pav, en intérieur dans l’axe du woofer.
Donc fausses des le départ, seules les précédentes en intérieur sont bonnes.

[Dagda]

Plutôt à 380hz ...
Mais l'effet de la diffraction tu vas le voir surtout plus haut en fréquence. Tu commences à voir des effets vers 1600 / 1700 (sur les mesures des woofers seuls).

Mais vue la taille de la caisse, ça sera un peu limité comme effet.

D.
