Salle dédiée audio & HC en Bretagne

[Indien]

Ca va envoyer du lourd

C'est clair, quand je vois déjà ce que ça donnait avec les F One +1X15" (avec 1000W dessus) et les 4x21", mais sans l'intégralité du traitement acoustique, j'imagine ce que ça donnera.

[Indien]

Est-ce que tu as une photo au montage des HPs qu'on aperçoive les gorges ?

Oui !

Celle des CMCD est déjà ici : viewtopic.php?p=12510#p12510

Mais j'imagine que ce que tu veux voir c'est la double entrée et la charge arrière du pavillon de grave ?

[adrixn]

Oui j'avais bien vu celle du cmcd . J'étais plutôt sur le grave en effet.

[Indien]

Oui j'avais bien vu celle du cmcd . J'étais plutôt sur le grave en effet.

Voici l'entrée des pavillons double (vue de la membrane du HP démonté), il y a donc 1X15" par entrée, le volume de charge arrière est partagé par les 2HP (comme le FH2 d"'origine)

Mes pavillons sont en gros des FH2 non repliés
On voit sur le plan ci-dessous les cônes de sortie des doubles gorges des FH2, mais le tronc 1 est repliés à 90° par rapport aux troncs 2 et 3.
Mon tronc 1 est en gros le même, les cônes suivent la loi d'expansion des 2 troncs de pavillons qui ont été modifiés pour s'adapter à la réponse des 18S 15MB1000


[Indien]

TH-4003 "like"... ponçage, masticage, ponçage, masticage, ponçage, masticage, etc etc....

[adrixn]

Ok merci, en fait en voyant ton tracé avant découpe (en page 5) j'avais l'impression que les parois de la première section n'étaient pas parallèle, certes c'est le cas sur le fh2 mais peu pratique à réaliser avec précision avec les angles dans toutes les dimensions, c'est le cas ici ?

(Si oui, pas trop galère ?)

[Indien]

Tu as raison, le tronc 1 referme vue de dessus, ce qui parait anormal, mais c’est compensé par la pente en horizontal du cône (vue de face), au début, vue de dessus c’est un peu perturbant, faut faire confiance au plan.

Pour éviter la galère et une bonne duplication des plans, j’ai fais des gabarits en monofilm (comme pour le PAV de médium d’ailleurs)

Ensuite au montage je pointe à la colle à chaud sur les tracés, puis joints congés à l’epoxy

[Indien]

Grand coup de ménage dans la salle ce matin suite à la découpe du placo pour le InWall. Cet aprèm, découpe des joints des 6x15" et montage des HP dans (sur) les pavillons

L'enceinte centrale posée sur la ligne de subs en 21", Le FH2 "like" en bas, au dessus, le pavillon de médium pour le CMCD (117cm de large) et au dessus, l'ouverture dans le InWall pour le TH-4003

, il y a de la poussière suite au coup de balais....
.

Ici photo zoomé sur la sortie d'1/4 du pavillon de grave double (côté salle) on voit au fond le 15MB1000 qui correspond à ce 1/4 de pavillon coin bas - gauche, ça m'a déjà l'air d'être un spot pour mon chat... qu'il en profite, ce sera inaccessible pour lui après la pose du tissus tendu

.

Ici l'arrière du pavillon de grave (de l'autre côté du InWall) capot ouvert avec les 2X 15MB1000 et au dessus le CMCD sur son pavillon de médium

Vu du PE, c'est l'enceinte gauche, le FH2 a cette forme arrière bizarre avec son décroché arrière, prévu pour s'intégrer au poteau (bleu) de structure de la salle, le but est d'exploiter toute la largeur entre ces poteaux (10,50m)

[JIM]

Enorme
On visualise bien le profil du pavillon à 2 cellules avec ta photo.

[Indien]

TH-4003 "like" finis

Comme c'est la seule partie visible des enceintes droites et gauche, j'ai fais un peu de peinture (c'est pris au flash alors ça éclaicit un peu), la teinte est un RAL 5031, type Nardau (on le voit sur beaucoup les dernières BMW) préparé à la main sur nuancié depuis un mélange de Warnex Blanc et noir + un bleu azur liquide, puis j'ai passé une couche d'effet moucheté

Bon clairement c'est beaucoup de travail, en dehors du plaisir de faire soit même, la prochaine fois je commande chez Athos

[adrixn]

Wahou c'est surper propre !

[xnwrx]

Oui, Jean-Marc est obsédé par le nettoyage

[Indien]

Bon, ça tourne déjà en stéréo en 3 voies + subs, tout en actif, donc 8 canaux avec 2 DCX attaqués en AES via un Y (pas de souci d'impédance, merci à Roland pour l'info sur les possibilités de montage)

Première chose, c'est tout simple à fltrer car les composants sont larges bandes avec des plages de recouvrements importantes :

Pour l'instant : Subs PH 21Hz (Subsonic en LR24) PB 80Hz en LR48
FH2 "like" 80-320 en LR48
Mid AudioHorn CMCD 320- 1,2Khz en LR48
TH-4003, moteur 18S ND3SN, PH en But24 + EQ pour toucher la cible LR48

EQ plat à 1m (petit tilt de 4dB pour compenser l'extrême aigu pour le TH-4003 qui est par ailleurs droit comme un rail dans l'axe, petite atténuation générale de l'aigu dans cette phase de préréglages à l'écoute au PE.) Dans cette config, pas besoin de super tweeter, je pense en terme de tenue SPL que le diaph 3" suffit pour l'instant vu la coupure haute pour l'instant, faudra revoir ce point après traitement acoustique finalisé... j'ai des grosses RCF NDT995 qui sont prêtes au cas ou

Première impression par rapport aux têtes F One Evo trop directives dans l'aigu, c'est plus doux évidement.

Pour l'instant tout est subjectif, évidement le Chevin A3000 qui alimentait les 1X15" n'est plus à genoux à fort SPL, le rendement des FH2 aide...

Les FH2 justement demandent à être fortement lestés (Roland a staffé ses FH2/ MB1 de 200kg chaque, je comprends pourquoi , j'ai déjà sablé avec 2 sacs, soit 60kg l'intérieur ), je vais donc tester les sacs de sable sur une feuille d'OSB 22mm découplé du pavillon sur le dessus avec mes tapis de sols et rajouter des supports arrières pour répartir la masse.

Le PAV CMCD a peu de vibration, des feuilles de goudrons devraient convenir

Au sweeps, écouté de près, la zone couverte par le FH2 est un vrai défi technique pour la caisse, je comprends que mes B115 Martin se soient délaminés / décollés.
Au début je pensais à des chocs, je pense maintenant que c'est l'usage qui a créé le délaminage, je ne regrette donc pas les joins congés époxy qui devaient éliminé ce problème avec le temps.

Donc pour la suite, sablage / calage des différents pavillons, fermeture / étanchéité du InWall, puis je vais enfin commencer à travailler l'acoustique, là j'aurai besoin de votre aide !

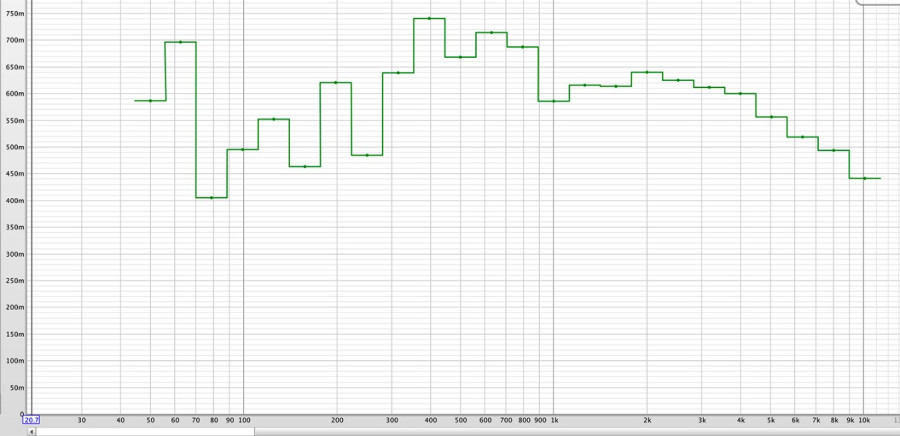

Une première mesure à l'arrache, sans doute mauvaise, avec une seule enceinte à 6m dans l'axe d'écoute, hauteur dans l'axe du CMCD.
C'est déjà bien calmé puisque j'étais à 4S avant les travaux

Je vais créer un post pour le RT car j'ai pleins de questions !
