Salle dédiée audio & HC en Bretagne

[Indien]

Ca va envoyer du lourd

C'est clair, quand je vois déjà ce que ça donnait avec les F One +1X15" (avec 1000W dessus) et les 4x21", mais sans l'intégralité du traitement acoustique, j'imagine ce que ça donnera.

[Indien]

Est-ce que tu as une photo au montage des HPs qu'on aperçoive les gorges ?

Oui !

Celle des CMCD est déjà ici : viewtopic.php?p=12510#p12510

Mais j'imagine que ce que tu veux voir c'est la double entrée et la charge arrière du pavillon de grave ?

[adrixn]

Oui j'avais bien vu celle du cmcd . J'étais plutôt sur le grave en effet.

[Indien]

Oui j'avais bien vu celle du cmcd . J'étais plutôt sur le grave en effet.

Voici l'entrée des pavillons double (vue de la membrane du HP démonté), il y a donc 1X15" par entrée, le volume de charge arrière est partagé par les 2HP (comme le FH2 d"'origine)

Mes pavillons sont en gros des FH2 non repliés
On voit sur le plan ci-dessous les cônes de sortie des doubles gorges des FH2, mais le tronc 1 est repliés à 90° par rapport aux troncs 2 et 3.
Mon tronc 1 est en gros le même, les cônes suivent la loi d'expansion des 2 troncs de pavillons qui ont été modifiés pour s'adapter à la réponse des 18S 15MB1000


[Indien]

TH-4003 "like"... ponçage, masticage, ponçage, masticage, ponçage, masticage, etc etc....

[adrixn]

Ok merci, en fait en voyant ton tracé avant découpe (en page 5) j'avais l'impression que les parois de la première section n'étaient pas parallèle, certes c'est le cas sur le fh2 mais peu pratique à réaliser avec précision avec les angles dans toutes les dimensions, c'est le cas ici ?

(Si oui, pas trop galère ?)

[Indien]

Tu as raison, le tronc 1 referme vue de dessus, ce qui parait anormal, mais c’est compensé par la pente en horizontal du cône (vue de face), au début, vue de dessus c’est un peu perturbant, faut faire confiance au plan.

Pour éviter la galère et une bonne duplication des plans, j’ai fais des gabarits en monofilm (comme pour le PAV de médium d’ailleurs)

Ensuite au montage je pointe à la colle à chaud sur les tracés, puis joints congés à l’epoxy

[Indien]

Grand coup de ménage dans la salle ce matin suite à la découpe du placo pour le InWall. Cet aprèm, découpe des joints des 6x15" et montage des HP dans (sur) les pavillons

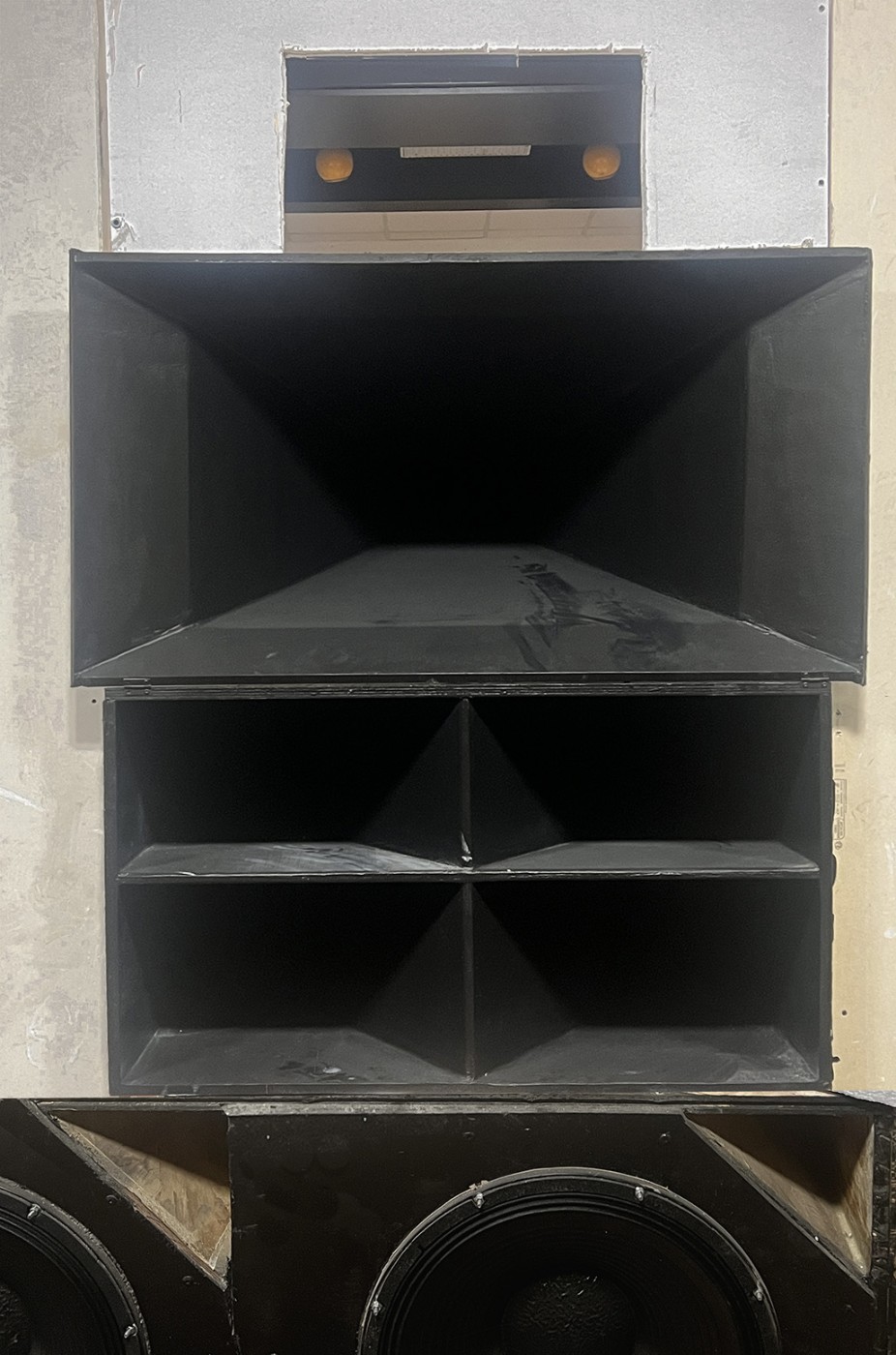

L'enceinte centrale posée sur la ligne de subs en 21", Le FH2 "like" en bas, au dessus, le pavillon de médium pour le CMCD (117cm de large) et au dessus, l'ouverture dans le InWall pour le TH-4003

, il y a de la poussière suite au coup de balais....
.

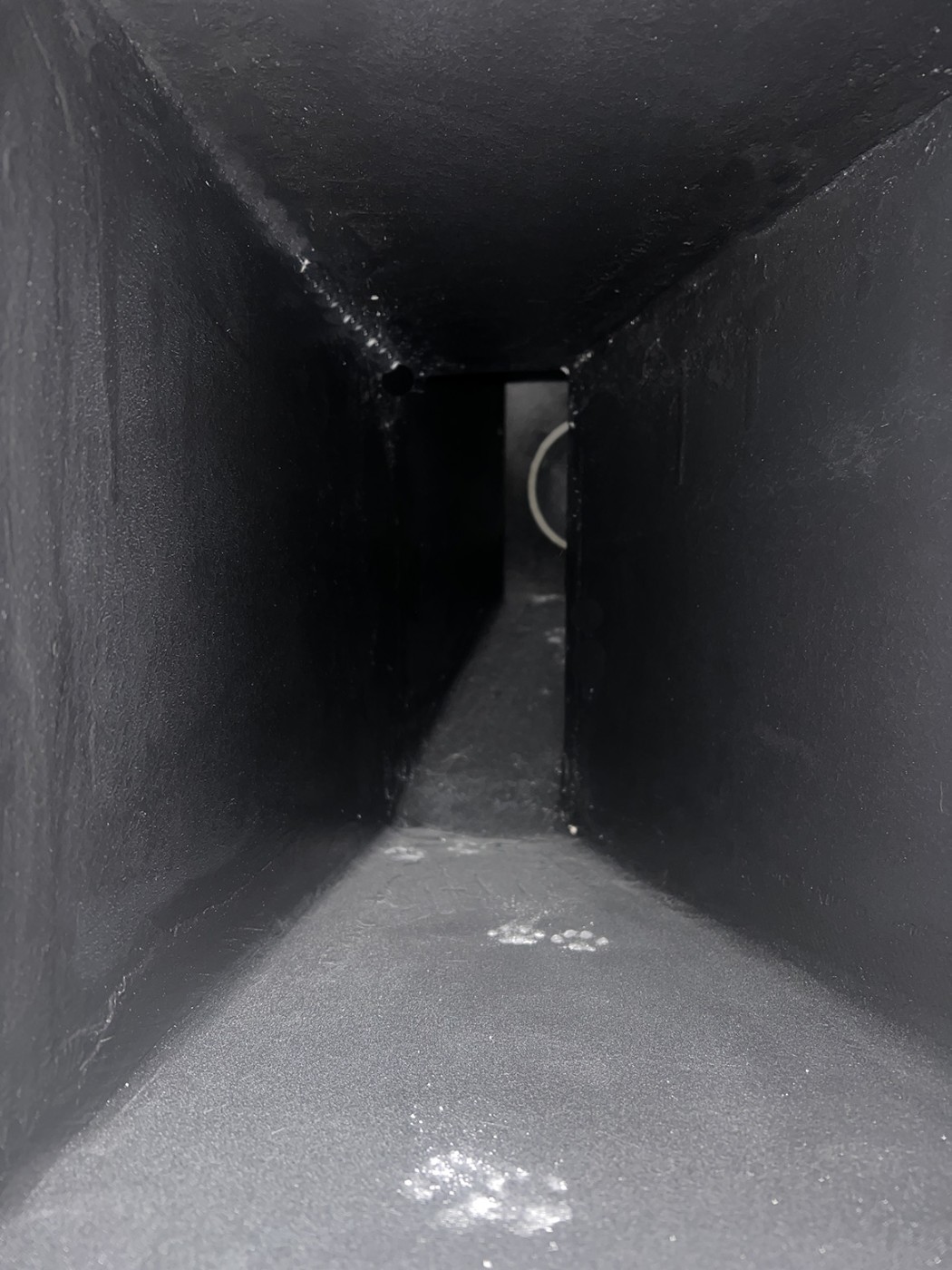

Ici photo zoomé sur la sortie d'1/4 du pavillon de grave double (côté salle) on voit au fond le 15MB1000 qui correspond à ce 1/4 de pavillon coin bas - gauche, ça m'a déjà l'air d'être un spot pour mon chat... qu'il en profite, ce sera inaccessible pour lui après la pose du tissus tendu

.

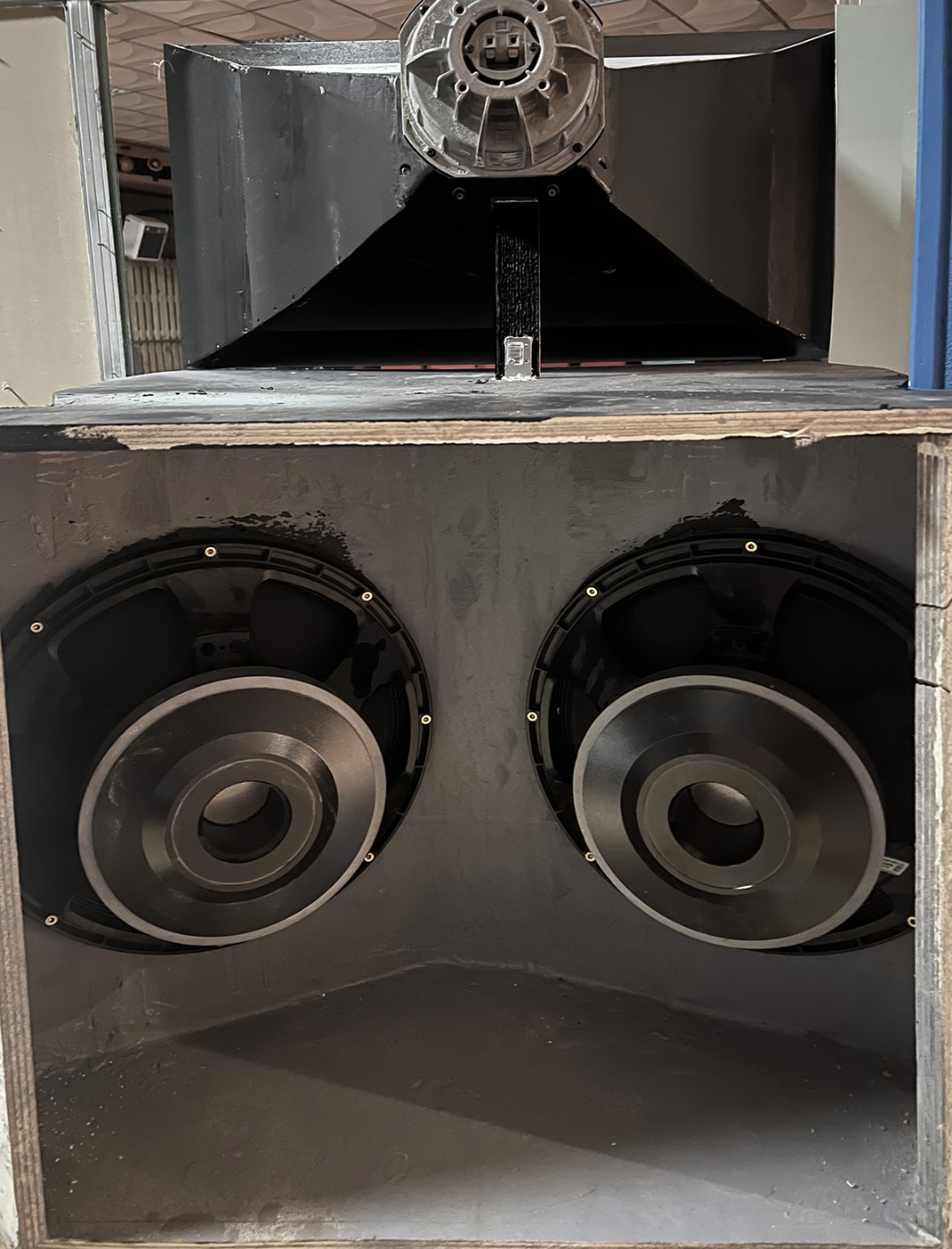

Ici l'arrière du pavillon de grave (de l'autre côté du InWall) capot ouvert avec les 2X 15MB1000 et au dessus le CMCD sur son pavillon de médium

Vu du PE, c'est l'enceinte gauche, le FH2 a cette forme arrière bizarre avec son décroché arrière, prévu pour s'intégrer au poteau (bleu) de structure de la salle, le but est d'exploiter toute la largeur entre ces poteaux (10,50m)

[JIM]

Enorme
On visualise bien le profil du pavillon à 2 cellules avec ta photo.

[Indien]

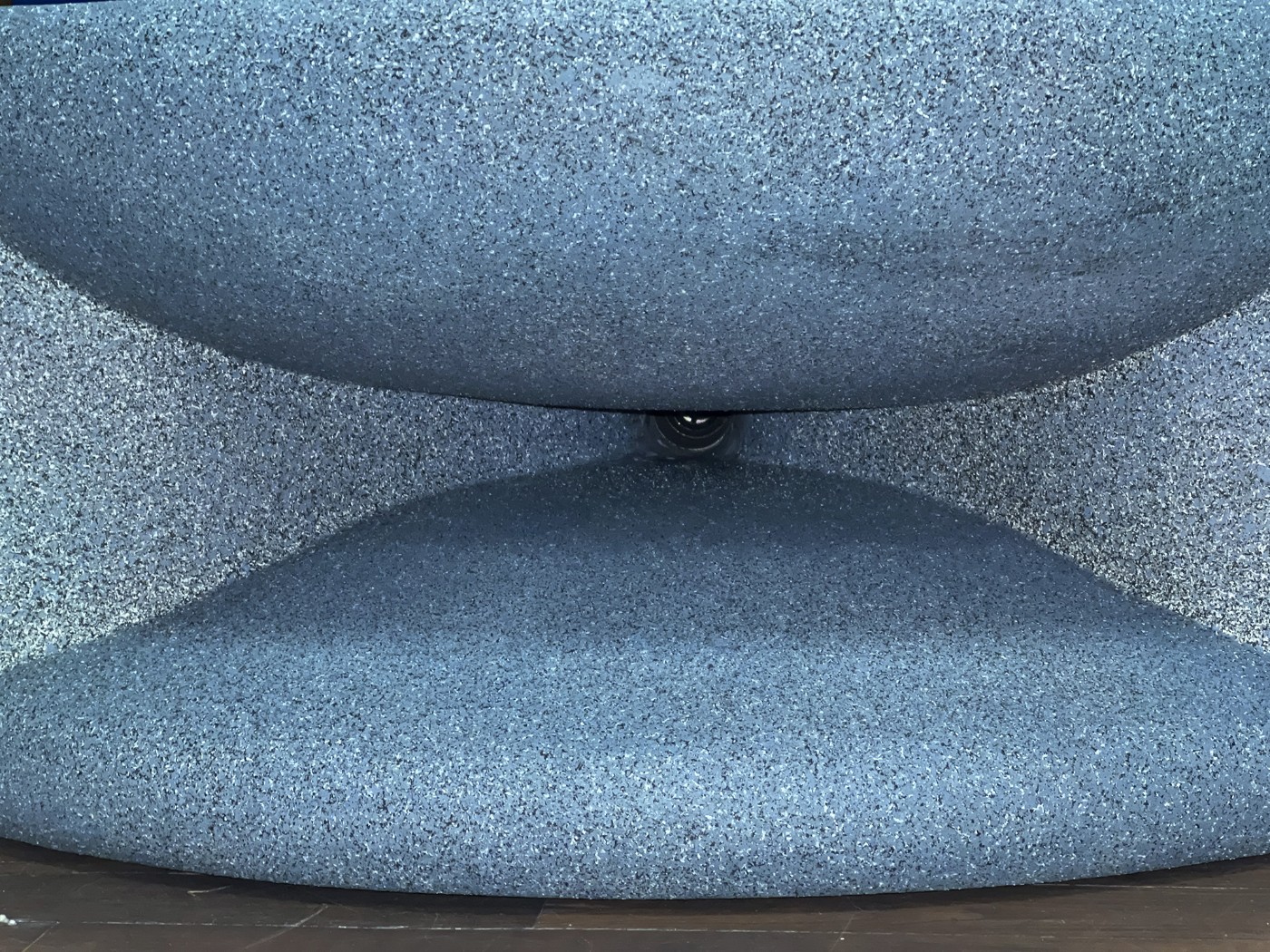

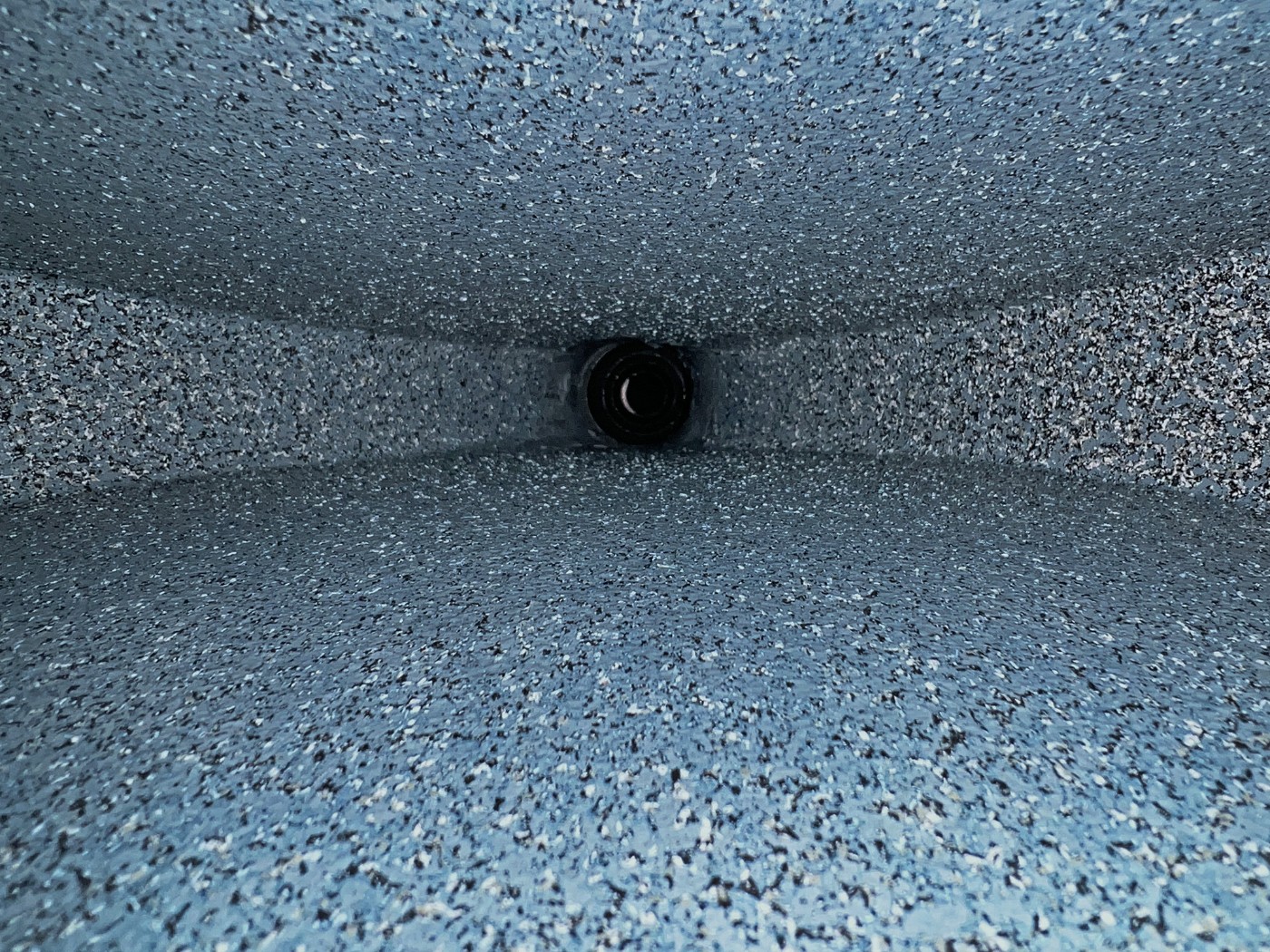

TH-4003 "like" finis

Comme c'est la seule partie visible des enceintes droites et gauche, j'ai fais un peu de peinture (c'est pris au flash alors ça éclaicit un peu), la teinte est un RAL 5031, type Nardau (on le voit sur beaucoup les dernières BMW) préparé à la main sur nuancié depuis un mélange de Warnex Blanc et noir + un bleu azur liquide, puis j'ai passé une couche d'effet moucheté

Bon clairement c'est beaucoup de travail, en dehors du plaisir de faire soit même, la prochaine fois je commande chez Athos

[adrixn]

Wahou c'est surper propre !

[xnwrx]

Oui, Jean-Marc est obsédé par le nettoyage
