(ou juste une gomme IA pour préserver la vie privée du voisinage)Salle HC d'Akoustics (en construction)
Re: Salle HC d'Akoustics (en construction)
(ou juste une gomme IA pour préserver la vie privée du voisinage)May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Une première simulation vraiment très succincte, afin de vérifier quelques élements (traitement acoustique non intégré sur les murs arriere et latéraux).
J'ai simplement positionné le plafond finit (10cm + 0,26cm de placo + 20cm de vide (laine + gaines VMC 125mm (175mm ext) calorigugé) + 2cm de rockfon ou equivalent) et l'ecran de 3,30m à 50cm du sol pour le moment (dimensions fournies par JPL, qui seront révisées plus tard), et Angle de vision 36° depuis le rang du fond (ce qui match avec les dimensions estimatives de l'ecran)
L'ecran sera peut être un peu bas en l'état ...
il va falloir optimiser avec l'angle de projection et les hauteurs d'estrades, pour aussi eviter que le spectateur ne passe devant le faisceau lumineux aussi d'après JPL.
Mais bon encore pas mal d'autres sujets à traiter déjà coté travaux en cours.
J'ai simplement positionné le plafond finit (10cm + 0,26cm de placo + 20cm de vide (laine + gaines VMC 125mm (175mm ext) calorigugé) + 2cm de rockfon ou equivalent) et l'ecran de 3,30m à 50cm du sol pour le moment (dimensions fournies par JPL, qui seront révisées plus tard), et Angle de vision 36° depuis le rang du fond (ce qui match avec les dimensions estimatives de l'ecran)
L'ecran sera peut être un peu bas en l'état ...
il va falloir optimiser avec l'angle de projection et les hauteurs d'estrades, pour aussi eviter que le spectateur ne passe devant le faisceau lumineux aussi d'après JPL.
Mais bon encore pas mal d'autres sujets à traiter déjà coté travaux en cours.
Modifié en dernier par akoustics le 08 déc. 2025, 14:04, modifié 2 fois.
May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Le positionnement vis à vis de l'écran est super important et assez personnel finalement.
Il faudrait que tu visites plusieurs salles pour te faire une idée.
Les estrades, c'est super mais ça fige un peu les choses.
Il faudrait que tu visites plusieurs salles pour te faire une idée.
Les estrades, c'est super mais ça fige un peu les choses.
Re: Salle HC d'Akoustics (en construction)
Par la force des choses, vu que je suis en semi-enterré, les estrades me semblent obligatoires, notamment celle du niveau 0.
J'ai dû adapter les dimensions à la configuration du terrain, de l'existant, du PLU, et des coûts aussi (et ca chiffre vite).
Si j'interprete le schema de charge de JPL, l'estrade du niveau 0 permet aussi un eloignement du mur arrière pour une meilleur immersion dans le champ surround j'imagine.
Je ne sais plus ce qu'en pense Roland, mais de memoire, il m'avait aussi conseillé d'avoir la premiere estrade au niveau 0 pour l'acces, ce qui semble somme toute logique (et un LT ;-) ), et ne pas se retrouver à descendre des marches dès le seuil de la porte passé.
Ensuite je pense que l'estrade va aussi participer au traitement (semi lourde sur colonnes de parpaing avec de la laine entres les blocs d'après les illustration de JPL, cf. page 1), tout comme les parois de bloc creux de 15cm de la boite interne.
J'ai dû adapter les dimensions à la configuration du terrain, de l'existant, du PLU, et des coûts aussi (et ca chiffre vite).
Si j'interprete le schema de charge de JPL, l'estrade du niveau 0 permet aussi un eloignement du mur arrière pour une meilleur immersion dans le champ surround j'imagine.
Je ne sais plus ce qu'en pense Roland, mais de memoire, il m'avait aussi conseillé d'avoir la premiere estrade au niveau 0 pour l'acces, ce qui semble somme toute logique (et un LT ;-) ), et ne pas se retrouver à descendre des marches dès le seuil de la porte passé.
Ensuite je pense que l'estrade va aussi participer au traitement (semi lourde sur colonnes de parpaing avec de la laine entres les blocs d'après les illustration de JPL, cf. page 1), tout comme les parois de bloc creux de 15cm de la boite interne.
Modifié en dernier par akoustics le 08 déc. 2025, 14:26, modifié 1 fois.
May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Oui, je suis dans la même config que toi avec un accès par l'arrière de la salle surélevé d'environ 1m.
Et c'est top visuellement.
C'est juste qu'il serait préférable que tu puisses te faire une idée du niveau d'immersion que tu souhaites avant de figer le plan.
Base de l'écran, distance par rapport à la toile. Il y a les normes et la préférence personnelle.
Et c'est top visuellement.
C'est juste qu'il serait préférable que tu puisses te faire une idée du niveau d'immersion que tu souhaites avant de figer le plan.
Base de l'écran, distance par rapport à la toile. Il y a les normes et la préférence personnelle.
Re: Salle HC d'Akoustics (en construction)
De mémoire, la partie limitative se situe au niveau de la hauteur sous plafond (jusqu'au rockfon), et du positionnement en hauteur de la fenetre de projection.
Ce qui implique peut être de remonter l'ecran au dessus des 50cm comme simulé par JPL.
Je n'aurai pas pu faire mieux dans tous les cas sauf à avoir un batiment bien trop haut par rapport à l'existant (2 rang de tuiles rognés par les acrotères et cheneaux), cela va deja etre imposant visuellement vu que la rue est plus bas que le niveau 0), même en usant de quelques artifices architecturaux, pour casser (un peu) la hauteur et la longueur du batiment.
Le toit terrasse est prévue afin d'être végétalisable, pour gérer l'eau de pluie et apporter de la masse supplementaire au plafond en sus de l'isolation thermique.
(L'archi a retranscrit ce qui était attendu et simulé/modélisé au préalable par moi pour la partie extension et renovation)
Ce qui implique peut être de remonter l'ecran au dessus des 50cm comme simulé par JPL.
Je n'aurai pas pu faire mieux dans tous les cas sauf à avoir un batiment bien trop haut par rapport à l'existant (2 rang de tuiles rognés par les acrotères et cheneaux), cela va deja etre imposant visuellement vu que la rue est plus bas que le niveau 0), même en usant de quelques artifices architecturaux, pour casser (un peu) la hauteur et la longueur du batiment.
Le toit terrasse est prévue afin d'être végétalisable, pour gérer l'eau de pluie et apporter de la masse supplementaire au plafond en sus de l'isolation thermique.
(L'archi a retranscrit ce qui était attendu et simulé/modélisé au préalable par moi pour la partie extension et renovation)
May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Maj Avancement :
(Cela commence a ne pas être facile de prendre une photo au smartphone
, des étais partout de la salle au LT en passant par le SAS...)

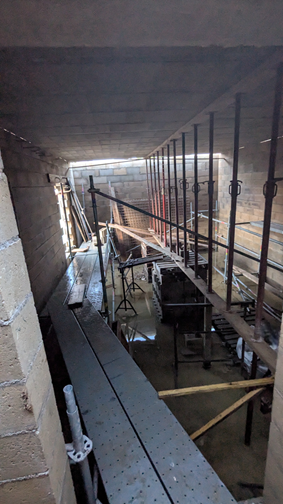

Vue depuis le LT :
Le plus gros se passe désormais à l'exterieur (toit terrasse / acrotères, poutres diverse pour porter le plancher, la verriere et les acrotères le long de l'existant) :
il n'y aura plus trop de news durant 3 mois par la suite à partir de janvier (hors boite interne, LT etc ...)
:
- pose verrière et isolation/etanchéité toit terrasse début janvier,
- ouverture de nombreux murs porteurs sur l'existant (6),
- dalle acoustique de 15cm sur plots elastomères + paroi de parpaing de 15cm,
- décloisonnement, réagencement des pièces/optimisations des espaces, menuiseries diverses, depose/pose carrellage, placo, peintures, elec, plomberie, ventilation(s), depose/pose carrellage, peintures, ITE, enduits, toiture, etc ...
Cela va être la partie la moins facile dans la vie de tous les jours.
(Cela commence a ne pas être facile de prendre une photo au smartphone
, des étais partout de la salle au LT en passant par le SAS...)Vue depuis le LT :
Le plus gros se passe désormais à l'exterieur (toit terrasse / acrotères, poutres diverse pour porter le plancher, la verriere et les acrotères le long de l'existant) :
il n'y aura plus trop de news durant 3 mois par la suite à partir de janvier (hors boite interne, LT etc ...)
:- pose verrière et isolation/etanchéité toit terrasse début janvier,
- ouverture de nombreux murs porteurs sur l'existant (6),
- dalle acoustique de 15cm sur plots elastomères + paroi de parpaing de 15cm,
- décloisonnement, réagencement des pièces/optimisations des espaces, menuiseries diverses, depose/pose carrellage, placo, peintures, elec, plomberie, ventilation(s), depose/pose carrellage, peintures, ITE, enduits, toiture, etc ...
Cela va être la partie la moins facile dans la vie de tous les jours.
May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Ca fait un beau volume quand même et vu ce qui est prévu, l'isolation sera au top
J'espère que tu partageras la partie boîte interne, c'est la parti la plus intéressante.
D'ailleurs, qu'est ce qui est prévu pour le plafond de la boîte interne ?
bloc béton de 15cm pour les murs mais pour le plafond et pour le supporter (poutres métal, bois, béton) ?
J'espère que tu partageras la partie boîte interne, c'est la parti la plus intéressante.
D'ailleurs, qu'est ce qui est prévu pour le plafond de la boîte interne ?
bloc béton de 15cm pour les murs mais pour le plafond et pour le supporter (poutres métal, bois, béton) ?
Re: Salle HC d'Akoustics (en construction)
Oui ce sera partagé.
Après j'ai partagé la construction dès le début afin que certains puissent avoir une vision globale, tout le monde n'est pas callé sur ce sujet aussi, sur les avantages et inconvénients fonction de son environnement.
Ca fait un beau volume mais tout de même bien réduit par la boite interne.
Comme tout à chacun je l'aurai aimé plus grand encore ... mais le budget a des limites (déjà dépassées) et mon PLU aussi
Et ensuite on a un problème de budget (entre autres) pour avoir le projecteur adéquat passé une certaine base d'image...
D'un autre coté il faut aussi isoler thermiquement dans tous les cas (laine rockwooll haute densité sur les murs)
Néanmoins, comme prévu et discuté avec JPL, on a une meilleure isolation phonique à moindre coût que la solution placo x3 avec des densités différentes (cf. ses schémas d'isolation en début de topic) + GreenGlue
Et beaucoup moins de traitement acoustique à prévoir, le bloc de 15cm participant aussi au traitement (+laine roche 10cm + parpaing de 20cm derrière).
Pour le plafond voici comment il est envisagé/organisé de l'exterieur vers la salle :
- en option, et à poser plus tard nous meme (coût divisé par 4) : bac végétalisé précultivé le prieuré ou autre (type sebum) afin de gérer une partie de l'eau de pluie, d'améliorer l'isolation, et d'apporter de la masse supplementaire au plafond.
On a prévu le toit terrasse en consequence, mais meme sans, cela n'aurait pas changé les hauteurs d'acrotère pour la mise en place des chenaux sur la toiture traditionnelle.
On mesurera l'isolation afin de déterminer si réellement nécessaire, même si conseillé par JPL.
- isolant PU 200mm sur dalle toit terrasse (thermique)+ etanchéité
- dalle sur plancher poutrelles hourdis betons ==> (masse)
- laine (ref. à définir selon specs attendues) sous plafond et suspentes antivibratiles + 2 peau de placo (BA13+BA18 avec green glue sans doute), la paroi de 15cm s'arretant à 10cm du plafond hourdis en théorie.=> environ 15cm de hauteur sous plafond occupé. (Si le budget le permet je le ferait faire par le plaquiste ... afin de gagner du temps et que la coque isophonique soit prête pour la suite) ==> (ressort/masse)
on aurait pu partir sur de l'auto portant sur la boite interne, sauf qu'il n'y pas de systeme adequat sans suspentes antivibratiles intermédiaire pour cette portée.
Donc autant partir sur du classique,mais il faut que j'appelle placo et knauf pour revérifier si depuis il n'y a pas de nouvelle solution pour faire un auto portant (ce qui serait bien plus accessible si je dois le poser seul techniquement).
- laine + Gaine in & out VMC DF calorifugé 175mm externe/125mm interne longue et posé en serpentin => environ 18/20cm de hauteur sous plafond occupé. ==> (ressort)
- faux plafond type rockfon => entre 70 et 120mm de hauteur sous plafond occupé ==> (ressort)
Le détail final sera fournit une fois que JPL aura finit les plans de cette partie pour la coque isophonique, mais nous devons reprendre les mesures réelles de la pièce afin d'avoir des côtes précises, au délà des plans théoriques.
Après j'ai partagé la construction dès le début afin que certains puissent avoir une vision globale, tout le monde n'est pas callé sur ce sujet aussi, sur les avantages et inconvénients fonction de son environnement.
Ca fait un beau volume mais tout de même bien réduit par la boite interne.
Comme tout à chacun je l'aurai aimé plus grand encore ... mais le budget a des limites (déjà dépassées) et mon PLU aussi
Et ensuite on a un problème de budget (entre autres) pour avoir le projecteur adéquat passé une certaine base d'image...
D'un autre coté il faut aussi isoler thermiquement dans tous les cas (laine rockwooll haute densité sur les murs)
Néanmoins, comme prévu et discuté avec JPL, on a une meilleure isolation phonique à moindre coût que la solution placo x3 avec des densités différentes (cf. ses schémas d'isolation en début de topic) + GreenGlue
Et beaucoup moins de traitement acoustique à prévoir, le bloc de 15cm participant aussi au traitement (+laine roche 10cm + parpaing de 20cm derrière).
Pour le plafond voici comment il est envisagé/organisé de l'exterieur vers la salle :
- en option, et à poser plus tard nous meme (coût divisé par 4) : bac végétalisé précultivé le prieuré ou autre (type sebum) afin de gérer une partie de l'eau de pluie, d'améliorer l'isolation, et d'apporter de la masse supplementaire au plafond.
On a prévu le toit terrasse en consequence, mais meme sans, cela n'aurait pas changé les hauteurs d'acrotère pour la mise en place des chenaux sur la toiture traditionnelle.
On mesurera l'isolation afin de déterminer si réellement nécessaire, même si conseillé par JPL.
- isolant PU 200mm sur dalle toit terrasse (thermique)+ etanchéité
- dalle sur plancher poutrelles hourdis betons ==> (masse)
- laine (ref. à définir selon specs attendues) sous plafond et suspentes antivibratiles + 2 peau de placo (BA13+BA18 avec green glue sans doute), la paroi de 15cm s'arretant à 10cm du plafond hourdis en théorie.=> environ 15cm de hauteur sous plafond occupé. (Si le budget le permet je le ferait faire par le plaquiste ... afin de gagner du temps et que la coque isophonique soit prête pour la suite) ==> (ressort/masse)
on aurait pu partir sur de l'auto portant sur la boite interne, sauf qu'il n'y pas de systeme adequat sans suspentes antivibratiles intermédiaire pour cette portée.
Donc autant partir sur du classique,mais il faut que j'appelle placo et knauf pour revérifier si depuis il n'y a pas de nouvelle solution pour faire un auto portant (ce qui serait bien plus accessible si je dois le poser seul techniquement).
- laine + Gaine in & out VMC DF calorifugé 175mm externe/125mm interne longue et posé en serpentin => environ 18/20cm de hauteur sous plafond occupé. ==> (ressort)
- faux plafond type rockfon => entre 70 et 120mm de hauteur sous plafond occupé ==> (ressort)
Le détail final sera fournit une fois que JPL aura finit les plans de cette partie pour la coque isophonique, mais nous devons reprendre les mesures réelles de la pièce afin d'avoir des côtes précises, au délà des plans théoriques.
Modifié en dernier par akoustics le 18 déc. 2025, 16:40, modifié 2 fois.
May the best sound and picture be with you !
Re: Salle HC d'Akoustics (en construction)
Salut,
T'as un MP.
T'as un MP.
Re: Salle HC d'Akoustics (en construction)

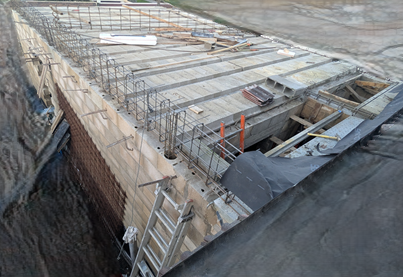

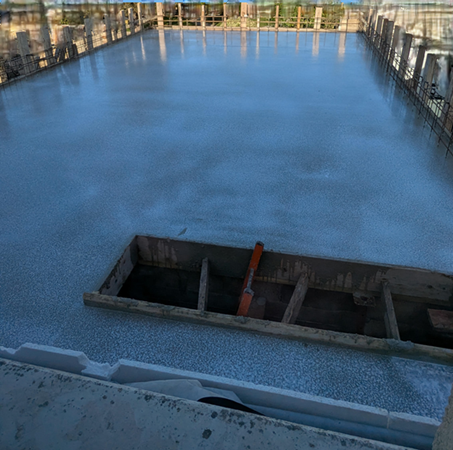

Toit terrasse (reste les acrotères après séchage de la dalle de compression) :
Prochaine étapes par la suite :
- isolation toit
- pose verrière
- etanchéité
- reprise des trous dans la maconnerie crée pour les coffrages
Passez de bonnes fêtes de fin d'année.
Prochaine étapes par la suite :
- isolation toit
- pose verrière
- etanchéité
- reprise des trous dans la maconnerie crée pour les coffrages
Passez de bonnes fêtes de fin d'année.
May the best sound and picture be with you !
