Salle HC d'Akoustics (en construction)

[akoustics]

Bonjour

je vais échanger et partager ici la construction de ma salle HC de 38m2 brute qui a démarré, après beaucoup d'attentes, d'évolutions du projet, de la période covid, de galères administratives et techniques (et une defaillance de la première entreprise VRD/Terrassement/Maconnerie)... et d'échanges instructifs avec THRXD, JPL, Jim etc ...

Il s'agira d'une boite dans la boite semi-enterré (extension béton toit terrasse + boite interne).

La boite externe sera en bloc béton à bancher pour la partie enterre et en blocs béton creux de 20cm posés sur une dalle béton de 23cm, elle même porté sur les fondations.

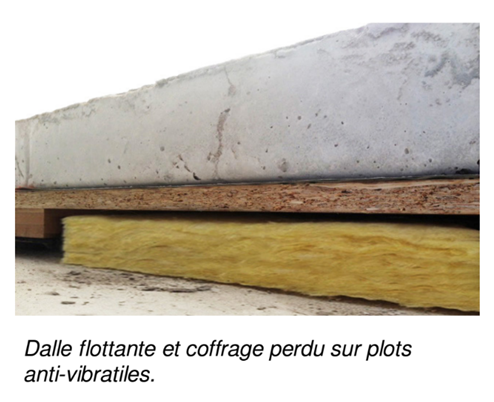

La boite interne sera en bloc béton creux de 15cm porté par une dalle béton de 12cm sur plots elastomères.

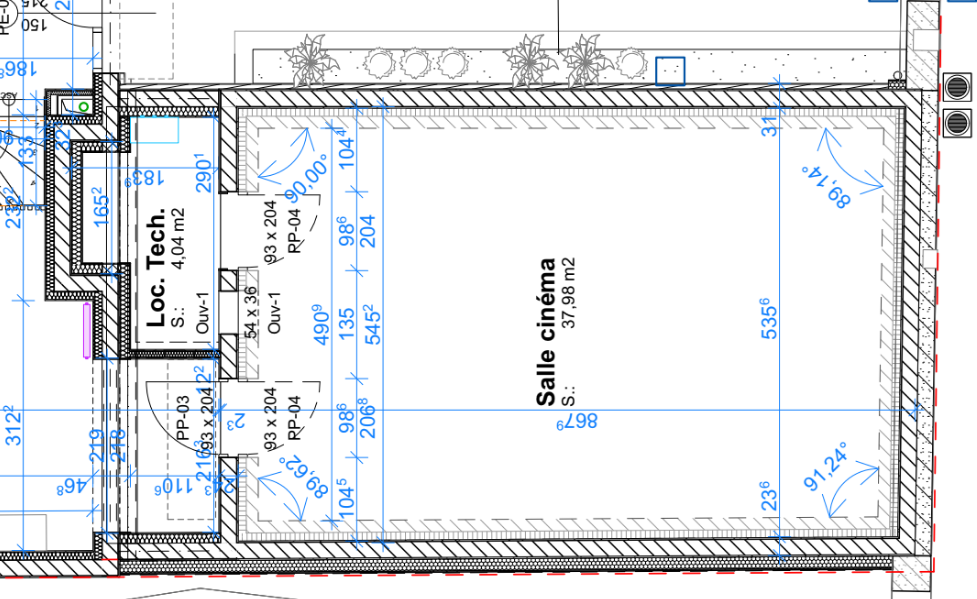

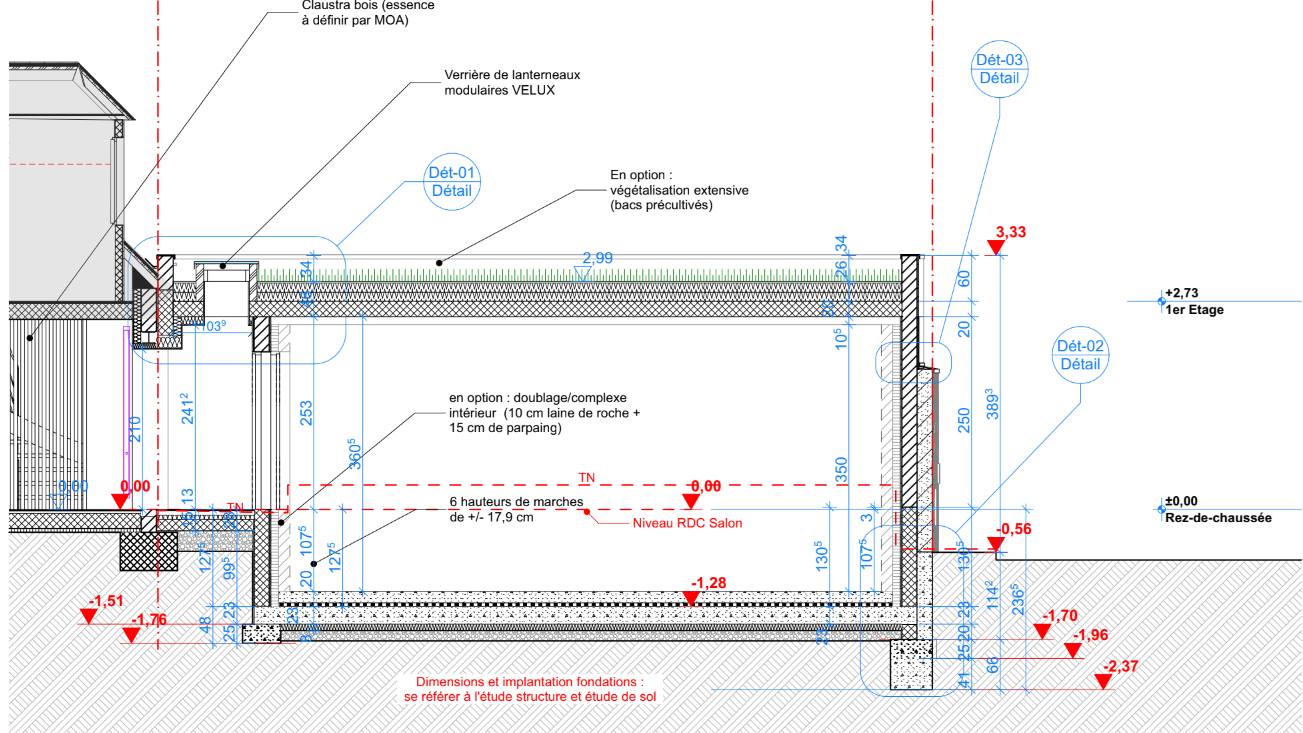

Plans :

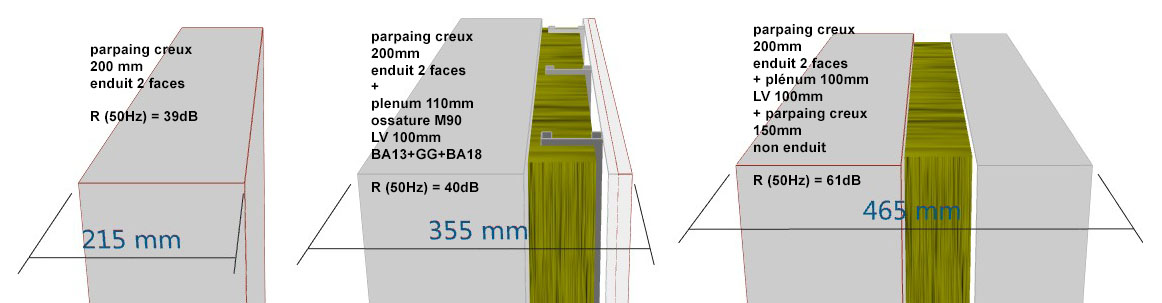

Isolation phonique :

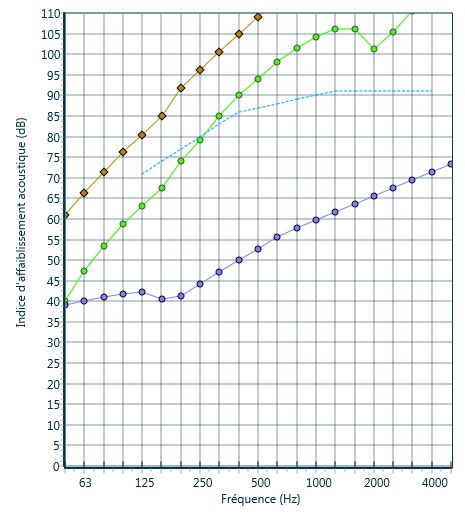

ndlr : la courbe la plus à gauche est la performance d'isolation de la solution 3 du schéma du dessus.

[akoustics]

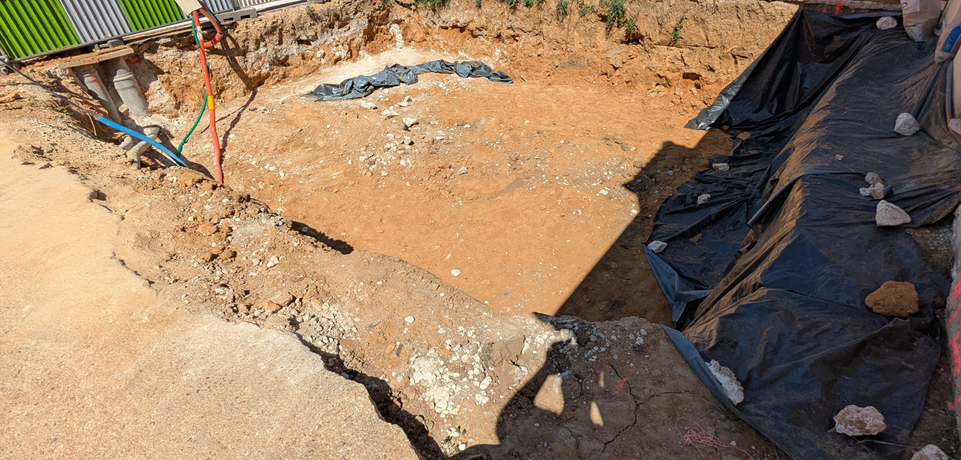

Terrassement pour la salle terminée à 1,97m du niveau finit (rdc de l'existant) car nous sommes descendus plus bas que prévu (légère modification altimetrique pour raisons techniques) :


Prochaines étapes:
- Gros béton : Ok

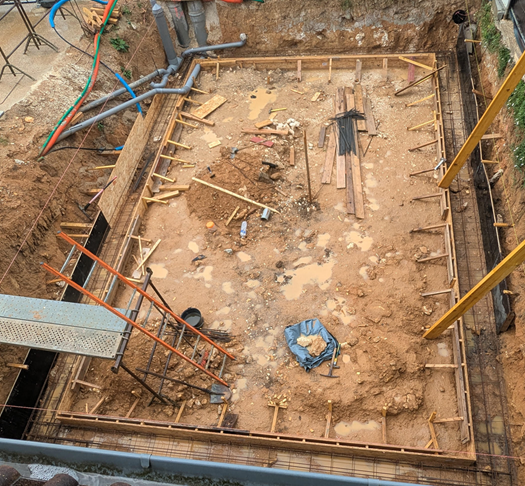

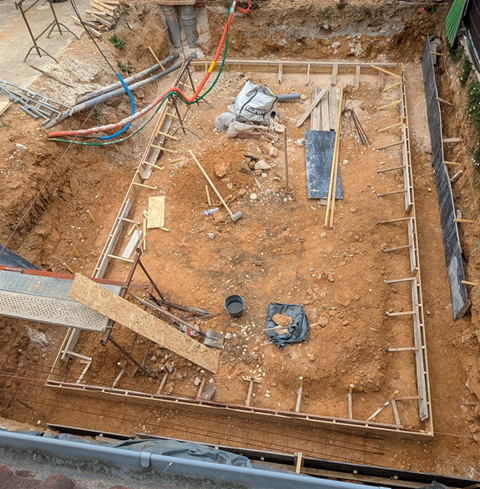

- Coffrage des Fondations / pose des longrines / béton des semelles de fondations : semaine pro
- Grave / isolant sous dalle / coffrage + dalle béton armée 23 cm : planning à définir selon séchage des fondations (on coulera 35 m2 de terrasse pendant ce temps)
- Elévation des blocs à bancher : objectif fin juillet/debut aout.
- ...
- Fin des travaux extension / rénovation : planning fin décembre/fin janvier, ensuite viendra le temps de travailler dans la salle...

[JIM]

Ravi de voir que ce projet se concrétise.

Très bien pensé l'accès de la salle avec le rack, tu obtiendras une symétrie parfaite.
C'est JPL qui réalise les plans/recommandations et supervise les travaux ?

[Indien]

Sacrée réalisation, dommage que tu aies eu des problèmes avec certains artisans !

[akoustics]

Jim,
le rack sera dans le LT, l'emplacement que tu vois au centre est la fenêtre de projection.

Concernant les plans c'est moi qui les ai modelisé en 3D en simulant sous sketchup la salle avec tout le reste des travaux sur existant, puis affiner ; L'architecte n'a fait que retranscrire par la suite et préciser la partie technique externe.

J'ai déterminé les dimensions selon mes contraintes (intégration à l'existant, PLU etc ...) et en essayant d'avoir de bonnes proportions.

Concernant les recommandations, je me suis fait une synthèse au gré des lectures et de divers échanges, avec Roland, Jean-Pierre, Philip Newell, Cedric, toi et d'autres ...

J'ai consulter JPL afin de valider pour être sûr de ne pas faire d'erreur (dimensions, emplacement portes et modeles de portes chez Malerba etc ...), et il m'a fournit les solutions (isolation / dalle sur plot elastomere).

J'essaye d'ailleurs de joindre ce dernier afin d'avoir la matrice de pose des plots ainsi que de commander les plots, mais
C'est plutôt difficile de le joindre depuis fin mai, et RT60 semble être passer en liquidation (judiciaire ou amiable ??).
Lafont Audio est toujours actif ceci dit.

J'ai un petit schéma des différentes charges par zone, je le posterai par la suite.


Indien,
C'est de plus en plus courant malheureusement ... heureusement en sus de l'architecte, je suis activement le chantier, et coté technique j'ai de bonnes connaissances aussi, donc j'ai vu dès le terrassement que ca ne le ferai pas.

Le dossier est dans les mains de l'avocat spécialisé en droit de construction ... sûr de gagner, moins sûr de recupérer les acomptes, indemnitées, remboursement des frais divers etc ...

[akoustics]

Nous sommes partit sur la solution 3 des schémas précédents coté isolation phonique, pour 3 raisons :

- le coût moindre d'une solution en bloc de 15 VS une solution placo double ou triple peau (avec green glue, et epaisseur différentes des plaques par ex, cela chiffre vite),

- Une bien meilleure isolation (cf. loi de masse),

- le bloc creux de 15 participe au traitement acoustique, ce qui par ailleurs permettra un traitement acoustique par la suite plus "light",

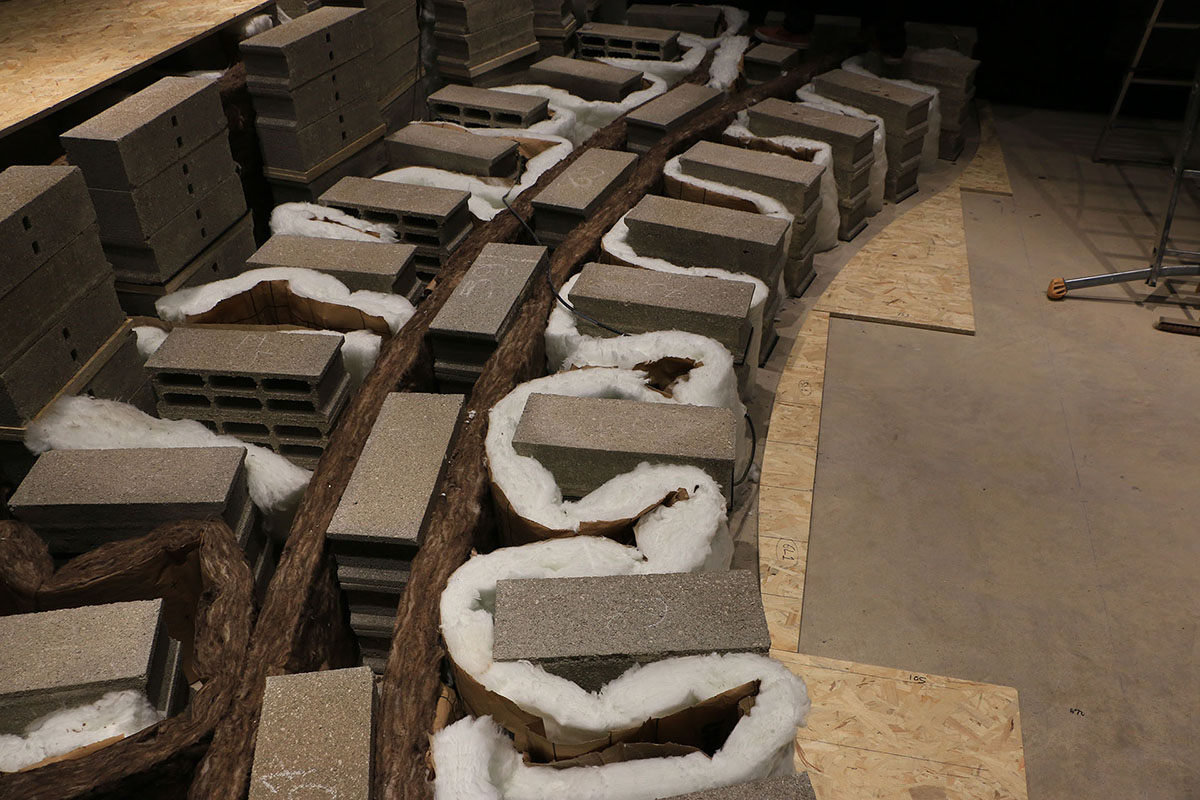

Par contre pour moi, obligatoire de le faire tout de suite, car je ne repasserai plus de matériaux lourd type parpaing (sauf quelqu'uns pour les estrades "semi-lourdes" si je me fis à JPL ) une fois le RDC totalement refait à neuf et décloisonné totalement (7 HEA/HEB à poser pour ouvrir des murs porteurs sur l'existant).

Par ailleurs, le plafond quand à lui devrait être en double peau placo à minima (BA13+GreenGlue+BA18) sur still prim 100 sans doute, et avec suspente antivibratile (base sylomer ou autre) (la porté max du still prim 100 ne permet pas une pose sans suspentes).

Le complément d'isolation du plafond (point faible), sera possible par la végétalisation du toit terrasse un peu plus tard, si nécessaire (après mesures).

Pour donner une première idée, la boite interne est estimé au calcul de charge à 40 Tonnes ...
avec des plots specifiques à la zone périmètrique (82 plot => 400kg/plot) et des plots pour le reste de la dalle (160 plots => 150kg/plot), pour le premier calcul avant mise à jour éventuelle ...

d'ou aussi la dalle de 23 cm en dessous, portée sur les fondations (préconisé par le BET Béton selon les élements que je vous ai fournis).

[JIM]

Les blocs de 15 reviennent moins cher posés que la structure placo ?

Murement réfléchi tout ça, ça s'annonce bien.
