Projet enceintes HIFI 100% DAI qui à mal tourné.

[DIYUSER]

Bonsoir à tous, je viens ici exposer ma mésaventure qui peut être se transformera en une belle expérience, enfin je l'espère. Donc pour faire court je suis parti sur un projet d'enceintes diy conçu 100% avec chat GPT. J'ai commencé par acheté un paire de monacor shp 165 neuf de 2003 sur LBC puis j'ai demandé à l'IA de me broder tout le reste. Je lui ai dit que je voulais des basses car j'écoutais pas mal d'électro mais aussi plein d'autres styles et il m'a répondu OK on va faire ça ensemble
Nous voila parti pour trois grosses journées de conception, il me conseille un tweeter qui sera bien avec mon grave/médium, un volume de caisse en bass reflex avec ces dimensions, un filtre passif et on valide ça ensemble après quelques ajustements. Je précise qu'il m'a clairement alerté sur le fait que de créer un filtre sans la mesures des HP dans leurs caisses n'était pas la bonne approche mais n'ayant pas les outils de mesures, j'ai validé.

Voici le projet ci dessous:

ENCEINTE 2 VOIES HI-FI SPH-165 + SCAN-SPEAK D2606/922000
Objectif
Enceinte Hi-Fi polyvalente :
• Électro
• Rock
• Variété
• Jazz
• Voix
Priorité :
Grave propre et rapide
Belle image stéréo
Aigus détaillés mais non agressifs
Bonne tenue en puissance
Pas de grave artificiellement gonflé

HAUT-PARLEURS
Grave / médium
Monacor SPH-165
Paramètres utilisés :
• Fs = 33 Hz
• Qts = 0,21
• Vas = 36 L
• Impédance = 8 Ω

Tweeter
Scan-Speak D2606/922000
Paramètres utilisés :
• Fs = 850 Hz
• Re = 4,7 Ω
• Impédance = 6 Ω
• Sensibilité = 91,5 dB
Filtrage constructeur recommandé :
• 2500 Hz
• Butterworth 12 dB/oct

CAISSE
Dimensions extérieures :
• Hauteur = 660 mm
• Largeur = 220 mm
• Profondeur = 240 mm
Volume net visé :
≈ 23 litres

BOIS
Contreplaqué standard
18 mm
• Façade
• Arrière
• Dessus
• Dessous
• Côtés

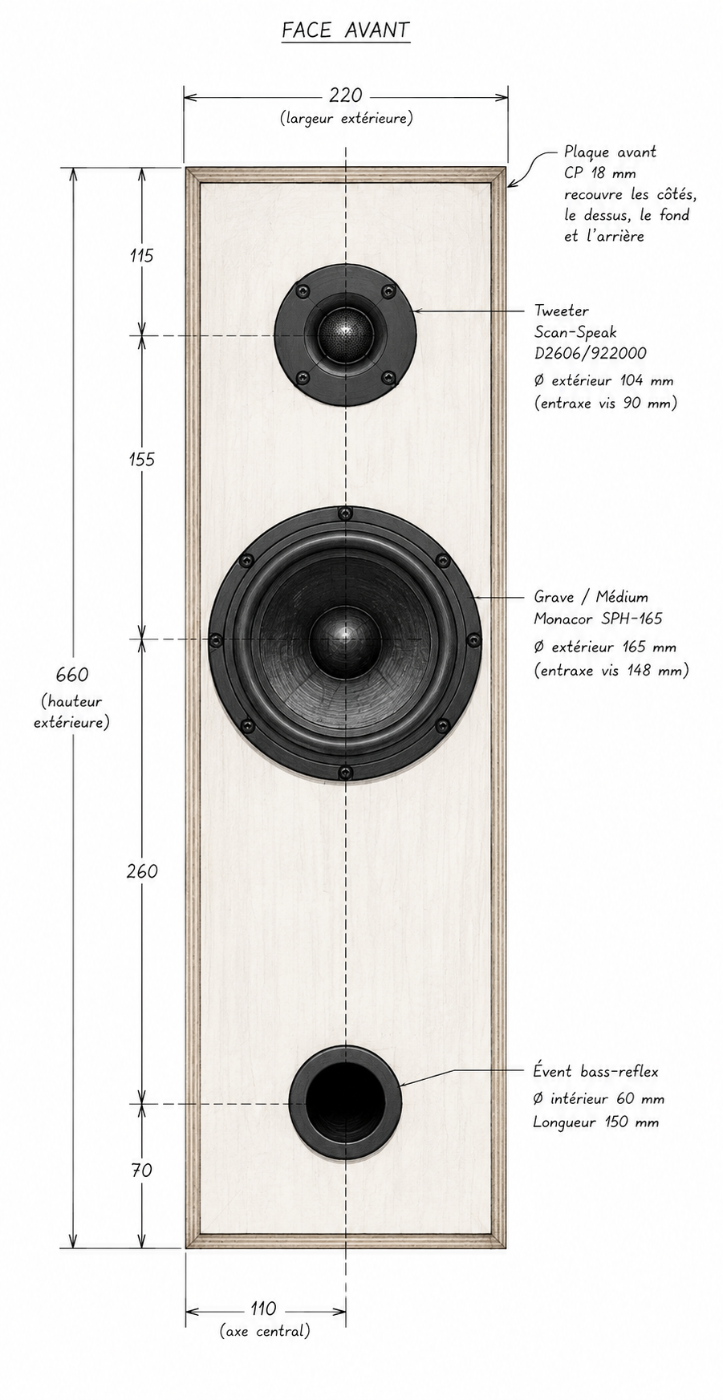

IMPLANTATION FACADE
Axe vertical :
X = 110 mm

Tweeter
Centre :
X110 / Y115

SPH-165
Centre :
X110 / Y285
Découpe :
Ø142 mm

Évent
Centre :
X110 / Y520
Diamètre :
Ø60 mm

BASS REFLEX
Évent rond façade basse
Diamètre intérieur :
60 mm
Longueur :
125 mm
Accord estimé :
43 à 44 Hz

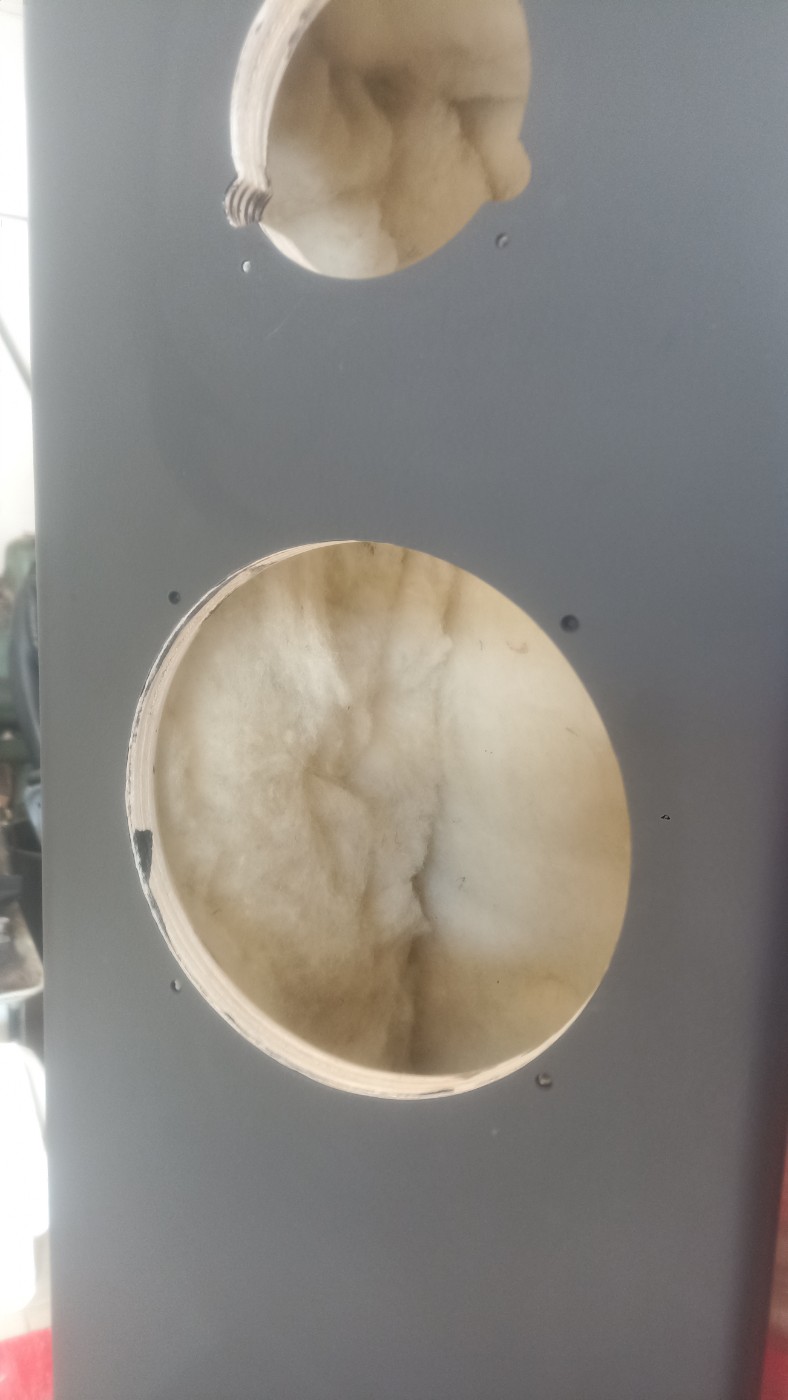

AMORTISSEMENT
Recommandation
Laine de mouton acoustique
ou
Feutre polyester acoustique

Répartition
Face arrière :
40 mm
Dessus :
30 mm
Côté gauche :
30 mm
Côté droit :
30 mm
Derrière le SPH-165 :
40 mm

Laisser libre
Évent
Zone autour de l'évent
Passage d'air interne

FILTRE
Fréquence cible
2500 Hz
Pourquoi ?
Le Scan-Speak est très à l'aise à 2500 Hz.
Le SPH-165 devient moins performant au-dessus de 3000 Hz.
La zone 2500 Hz donne généralement le meilleur compromis.

FILTRE GRAVE
SPH-165
L1 :
0,68 mH série
C1 :
5,6 µF parallèle

Correction d'impédance (Zobel)
Rz :
6,8 Ω
Cz :
22 µF
Montés en série.

FILTRE TWEETER
C2 :
8,2 µF série
L2 :
0,47 mH parallèle

L-PAD
Rs :
1,5 Ω série
Rp :
15 Ω parallèle

RÉGLAGES À L'ÉCOUTE
Plus d'aigu
Rs = 1,2 Ω

Neutre
Rs = 1,5 Ω

Plus doux
Rs = 1,8 Ω
ou
Rs = 2,2 Ω

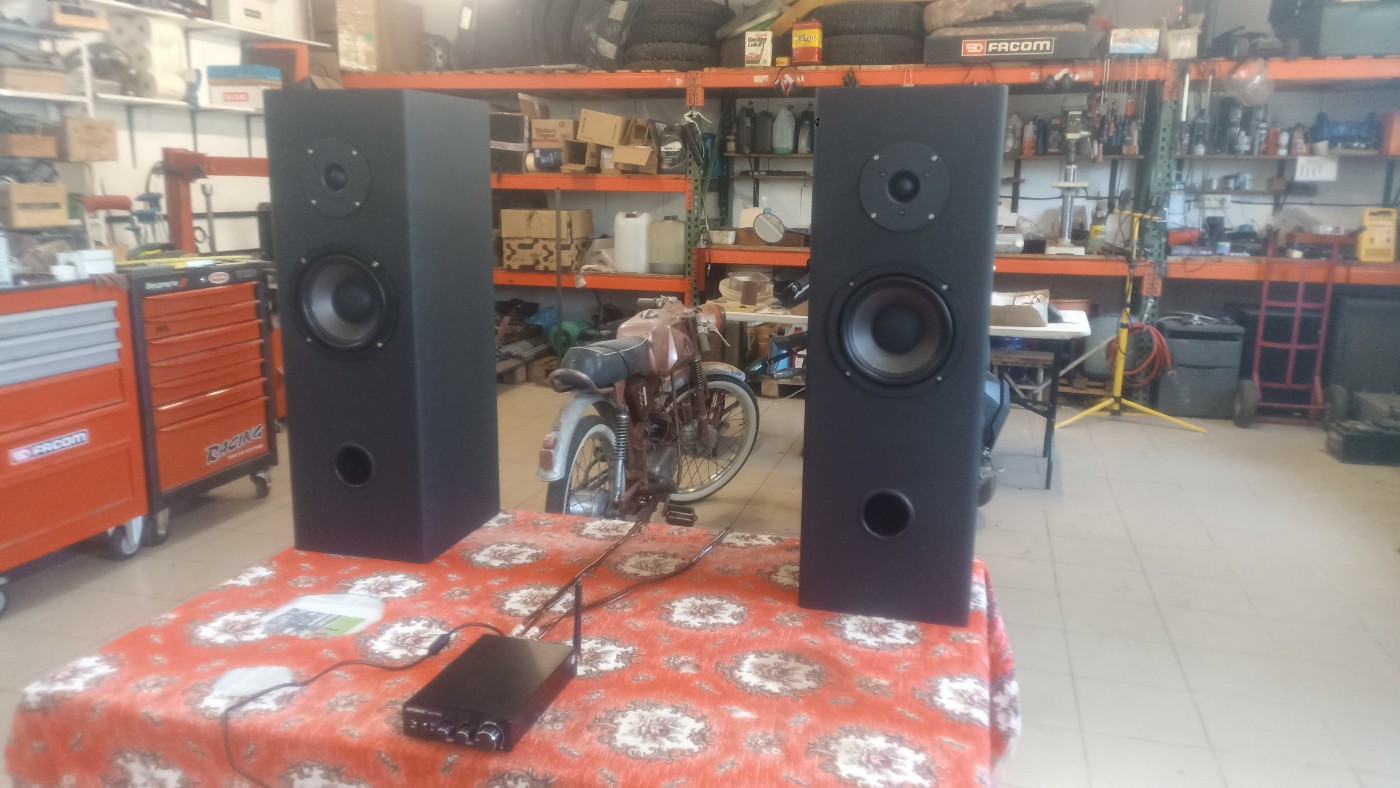

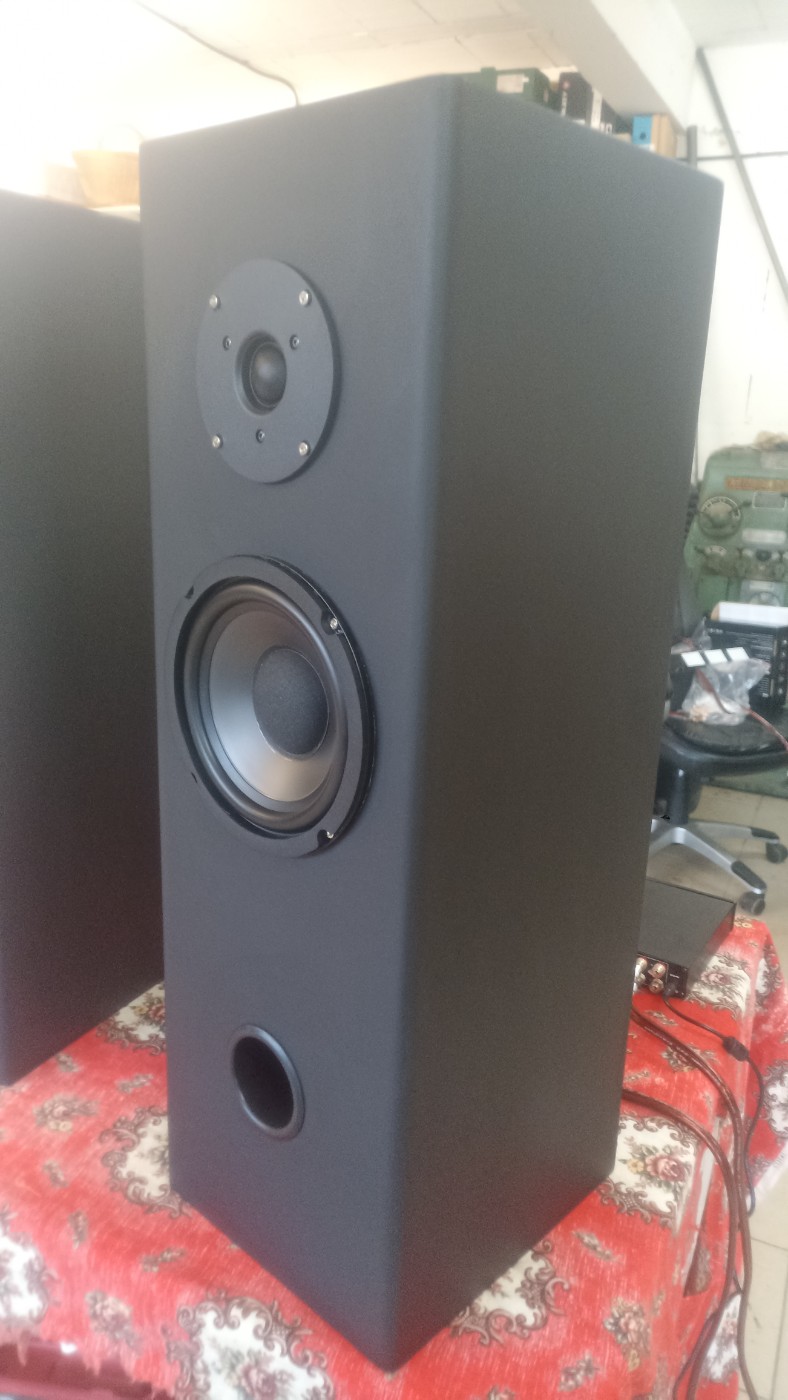

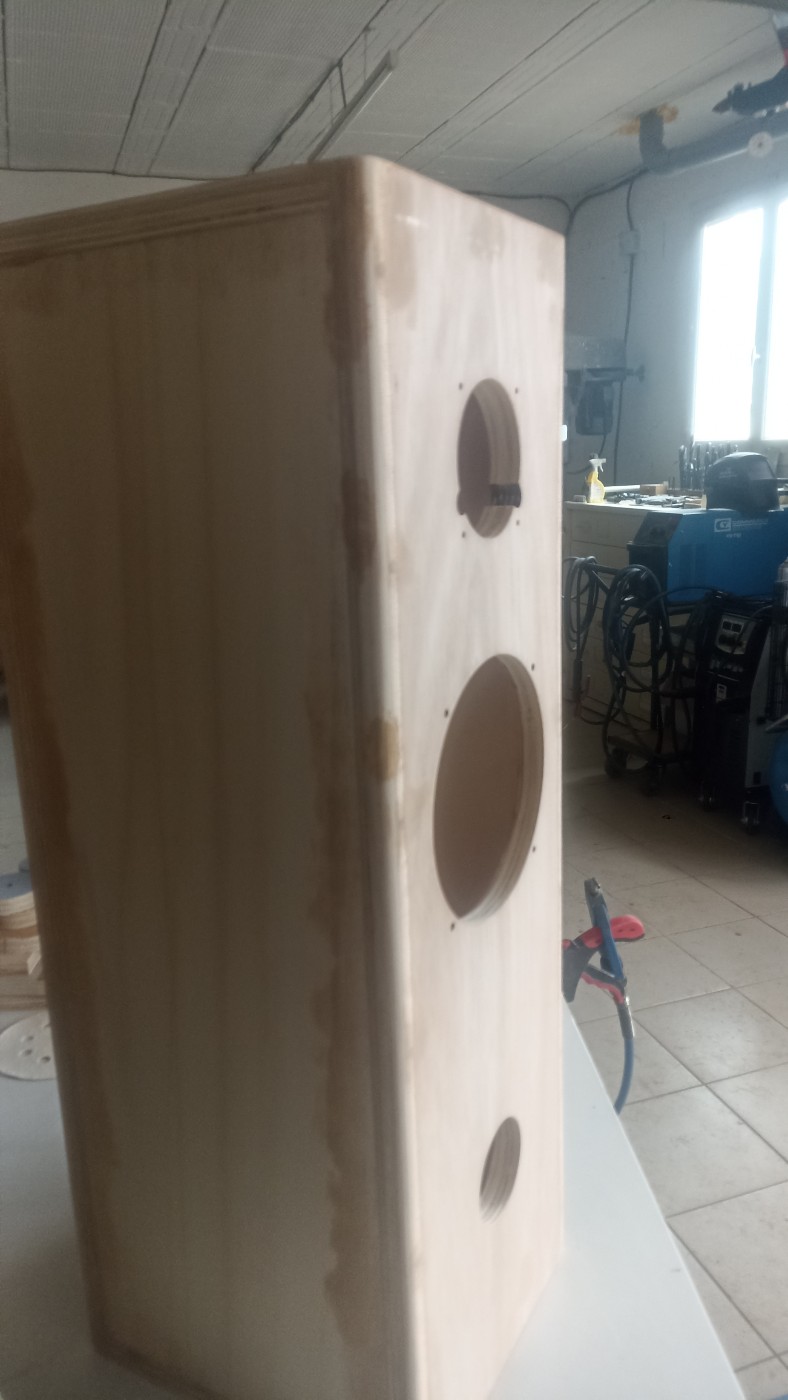

Un aperçu du projet:

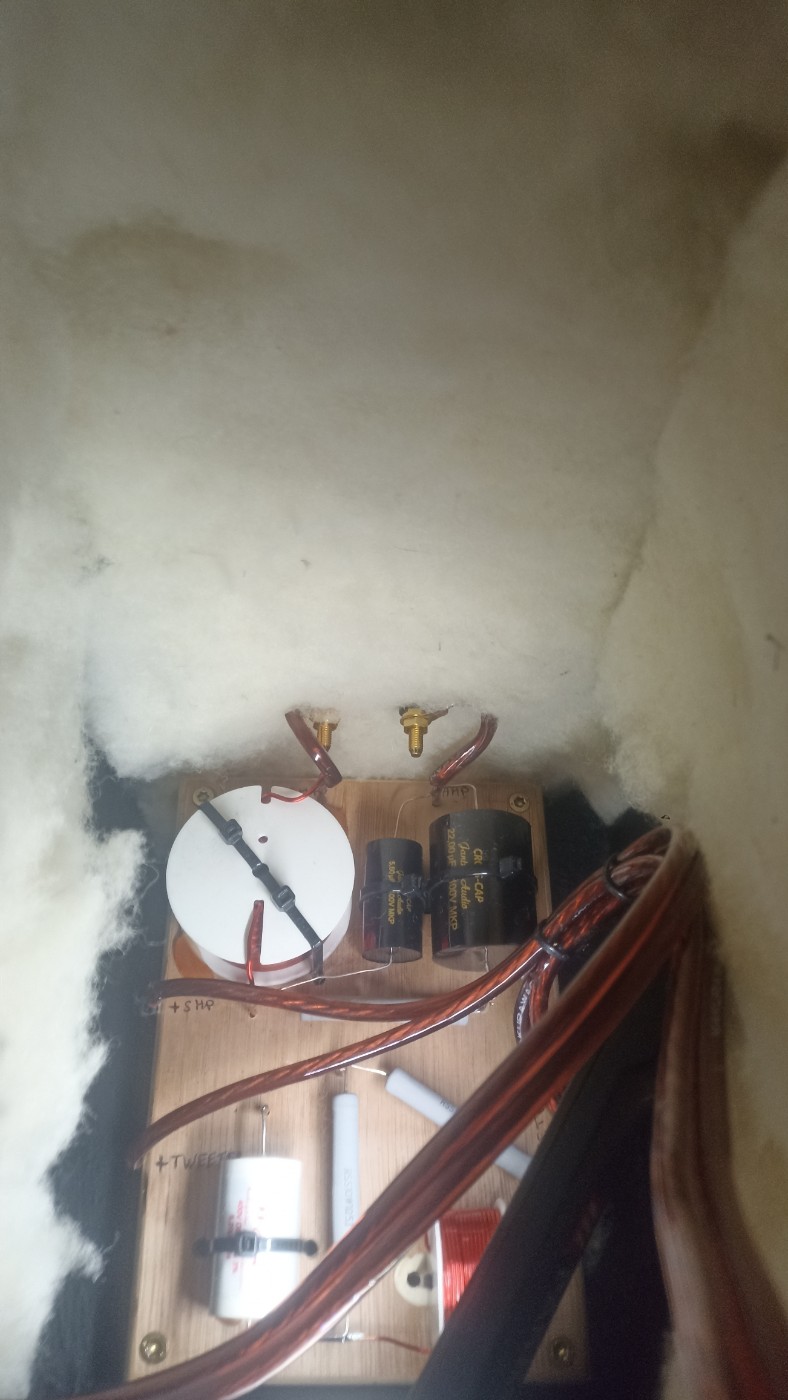

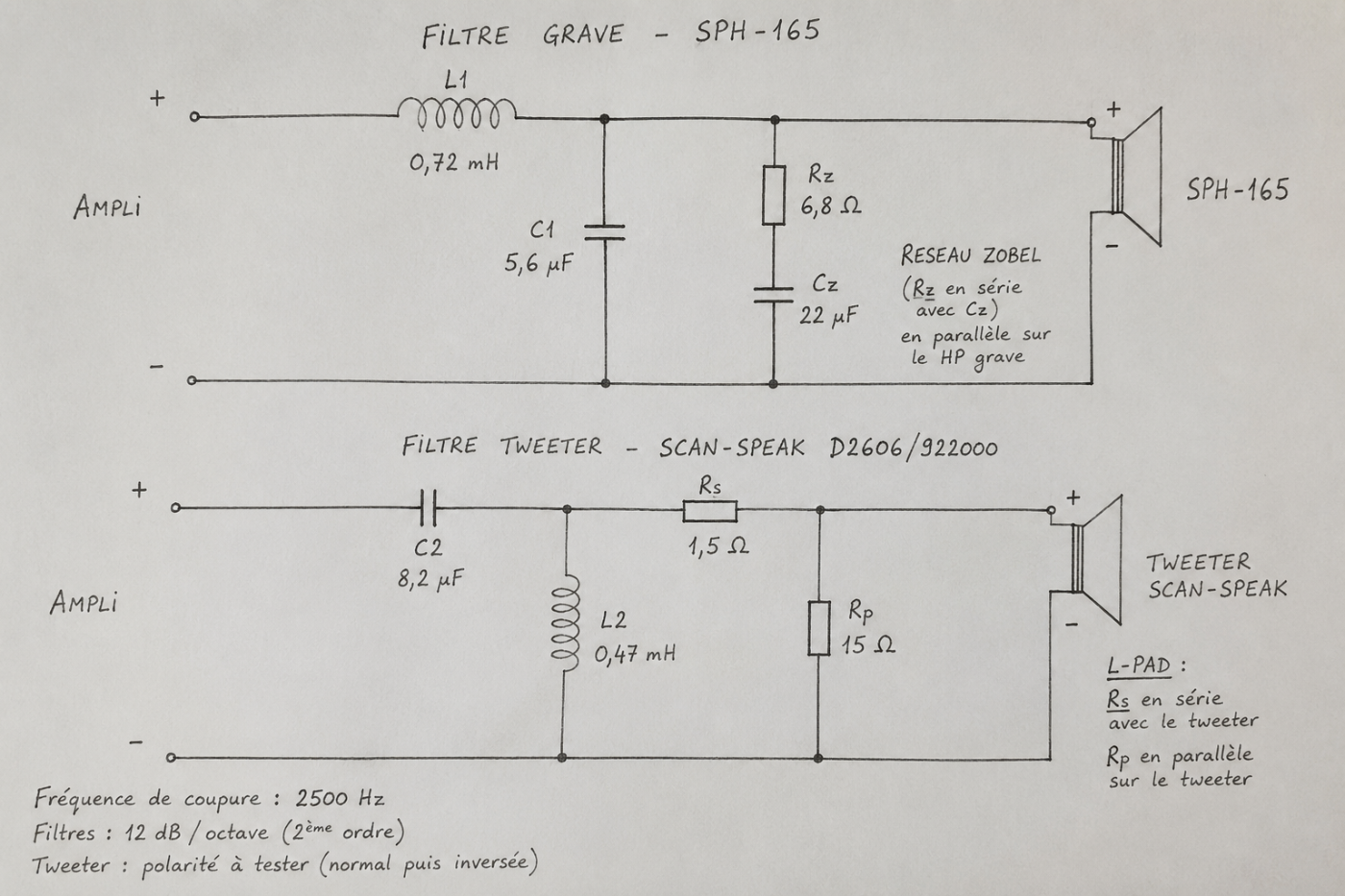

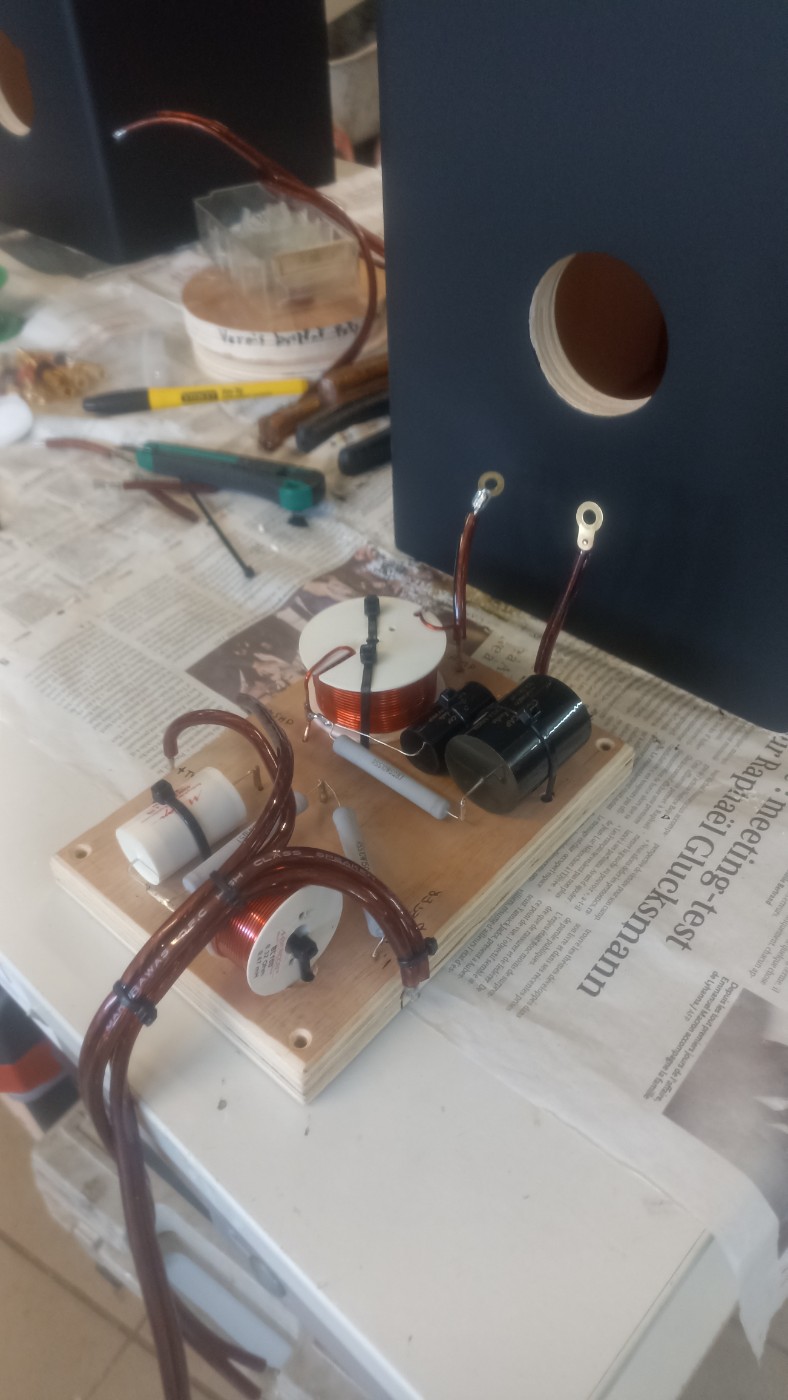

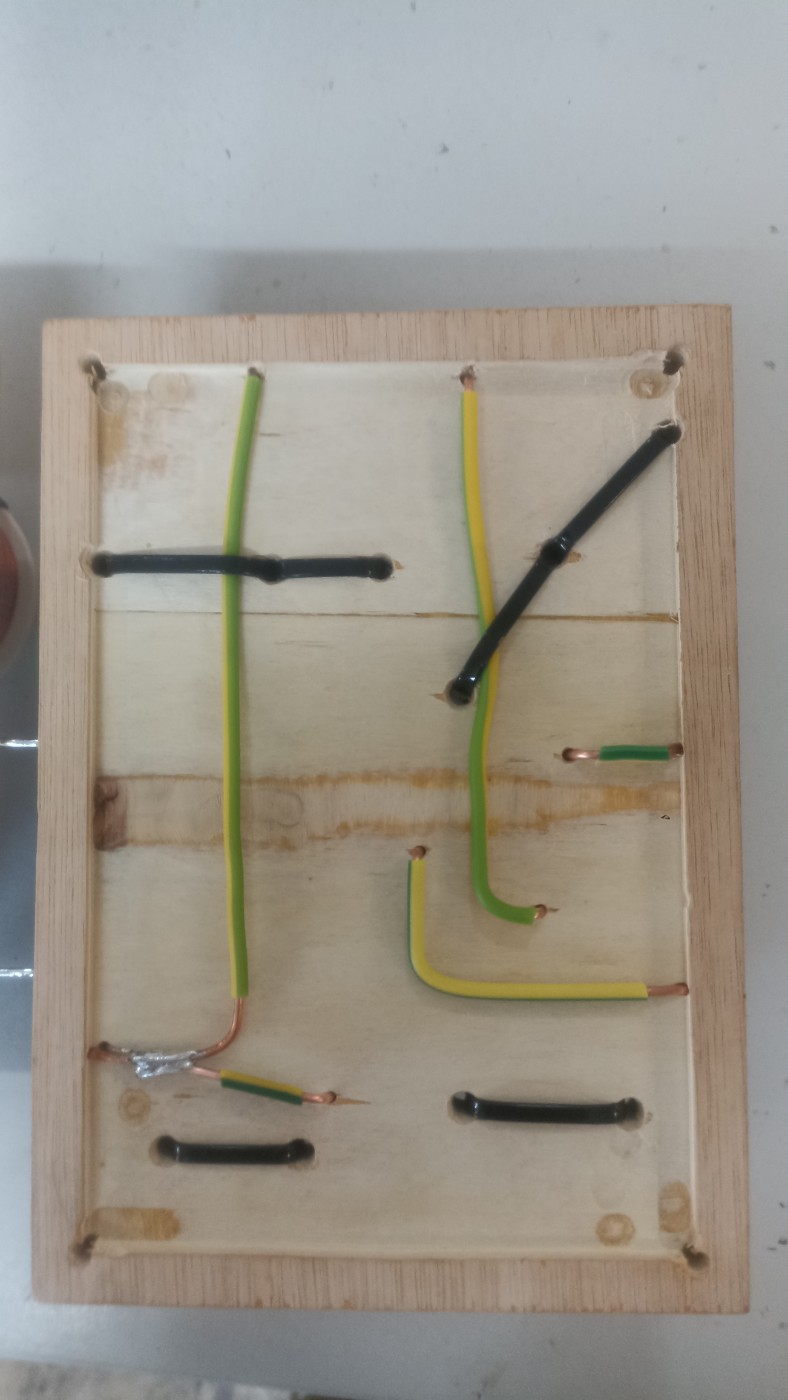

Le FILTRE:

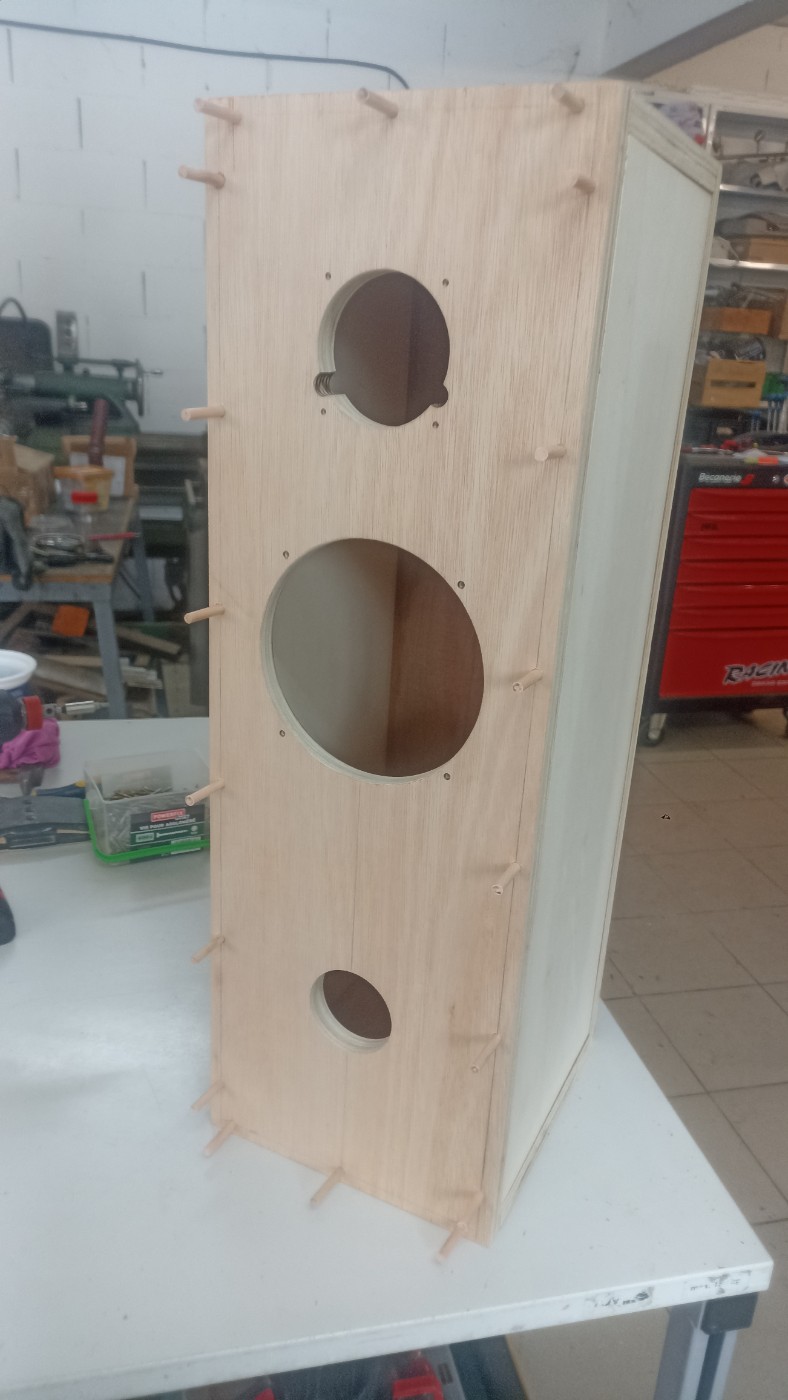

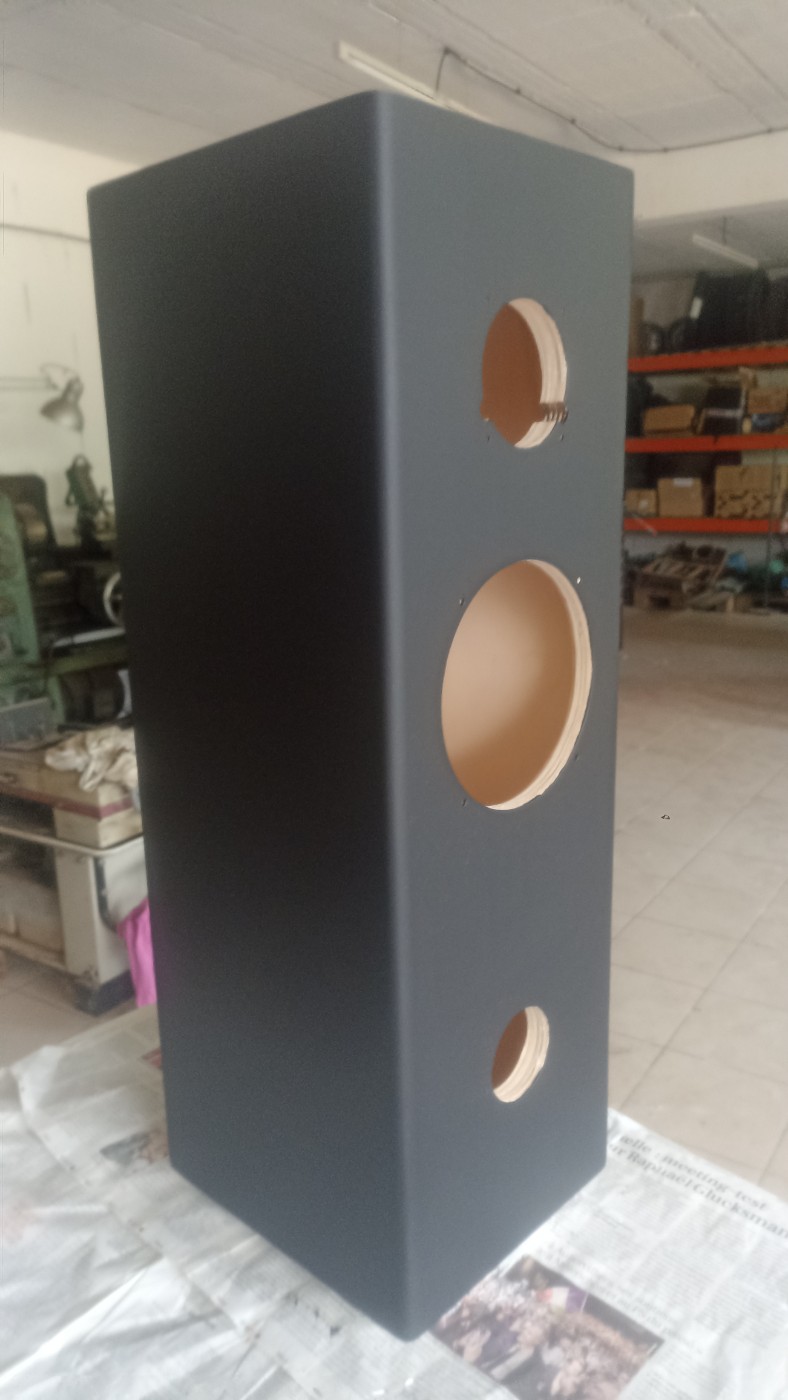

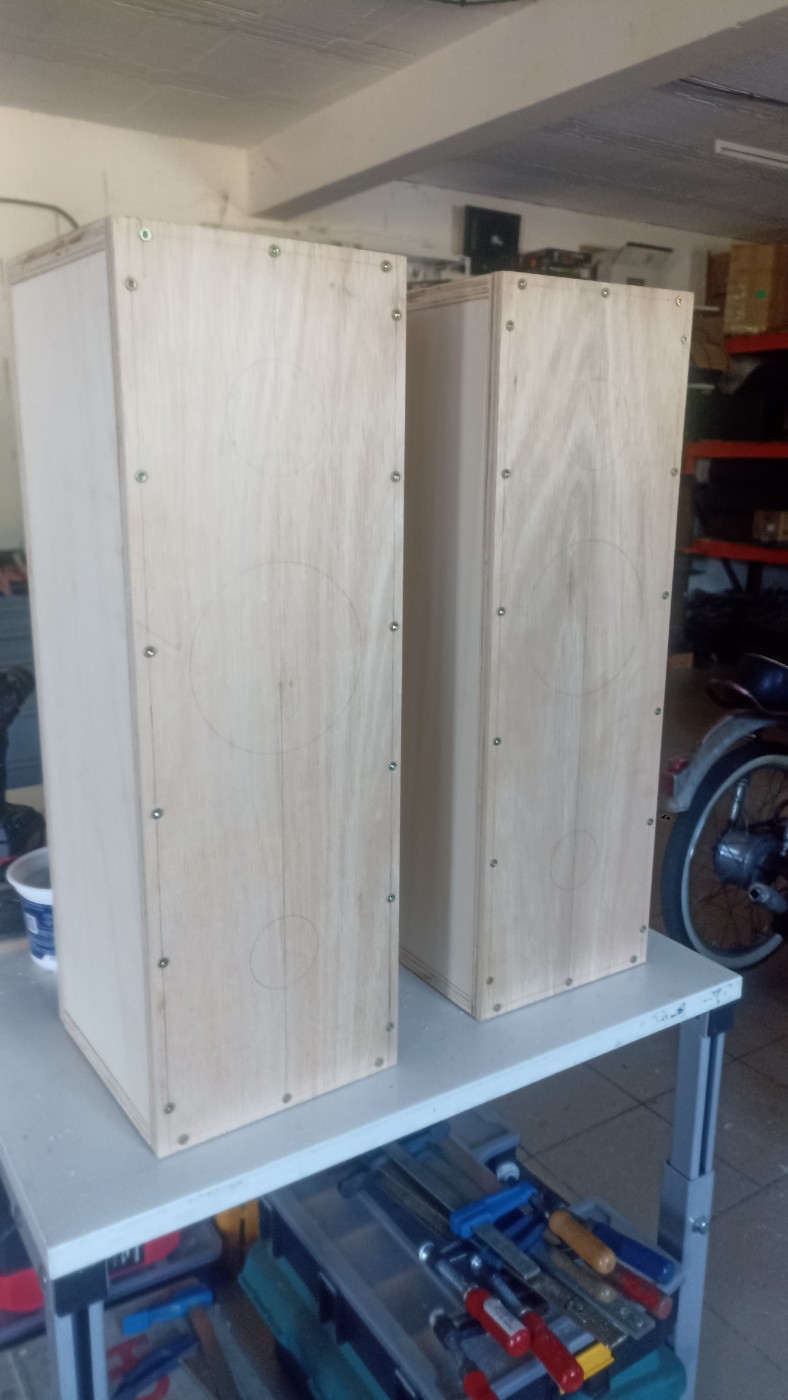

Voila le travail terminé en 30 jours tout compris, c'est beau avec les sept couches de peinture réca (impression comprise), c'est bien réalisé / chevillé/collé, goudronné à l'intérieur en 3 couches mais à l'écoute il y a un truc qui ne va pas.

1-Il y a trop d'aigu mais bon ça c'est dû au tweeter en 6 ohms mais corrigible avec la résistance du LPAD
2-Il y a un gros pb de basses, j'ai l'impression que ça descend tellement bas que les basses bas médium n'existent plus, le kick est sec, le son est chelou. Sinon ça sonne quand même un peu.


Pour finir dans le bon sens, j'ai commandé une carte son et un micro de mesure afin d'essayé d'y voir un peu plus clair. J'espère pouvoir trouver un peu de soutien ici car là c'est l'aventure .
