LinFIR - Mesures et égalisation FIR/IIR

[Arnwald]

J'ai mis à jour le backend de la bibliothèque audio afin de résoudre (espérons-le) des problèmes persistants sous Windows (cet OS est vraiment pénible lorsqu'il s'agit d'accès matériel et de jitter causé par le DPC). N'hésitez pas à me signaler si vous rencontrez des soucis.

Bonjour Arnaud,

Peux-tu expliciter de quoi il s'agit ?
Merci !

Pascal

La bibliothèque de gestion des périphériques et flux audio a été mise à jour, donc j’ai mise à jour LinFIR pour passer à cette nouvelle version. J’ai réécrit la gestion des périphériques par la même occasion.

Est-ce que cela répond à ta question?

[pvrx]

Je ne comprends pas ce que tu veux dire par "gestion des flux audio".
J'ai en revanche découvert la fonction spectrogram, elle m'a l'air super. Me reste encore à voir comment la paramétrer correctement, c'est sûrement dans la doc.

Pascal

[Arnwald]

Je ne comprends pas ce que tu veux dire par "gestion des flux audio".
J'ai en revanche découvert la fonction spectrogram, elle m'a l'air super. Me reste encore à voir comment la paramétrer correctement, c'est sûrement dans la doc.

Pascal



Bonjour Pascal,

Il s’agit des flux audio de sortie pour jouer le sweep, et d’entrée pour l’enregistrer. Et Windows me donne du fil à retordre question stabilité. :-)

Concernant le spectrogramme, tu trouveras la documentation ici:
https://demaudio.com/doc/linfir/spectrogram.html

Bon dimanche!

[minicos]

Bonjour

Je tente donc d'utiliser LinFIR. Merci Arnaud d'être sur ce forum et à notre écoute.
Pour l'instant j'essaye de faire des mesures de mon enceinte 2 voies afin de créer filtrage et EQ.
Mon aventure est sur ce fil : viewtopic.php?p=18823#p18823

J'ai installé LinFIR sur mon MacBook Air M1 avec MacOS 26.5.2 dessus.
Mon micro est un UMIK-2 branché en USB-C.

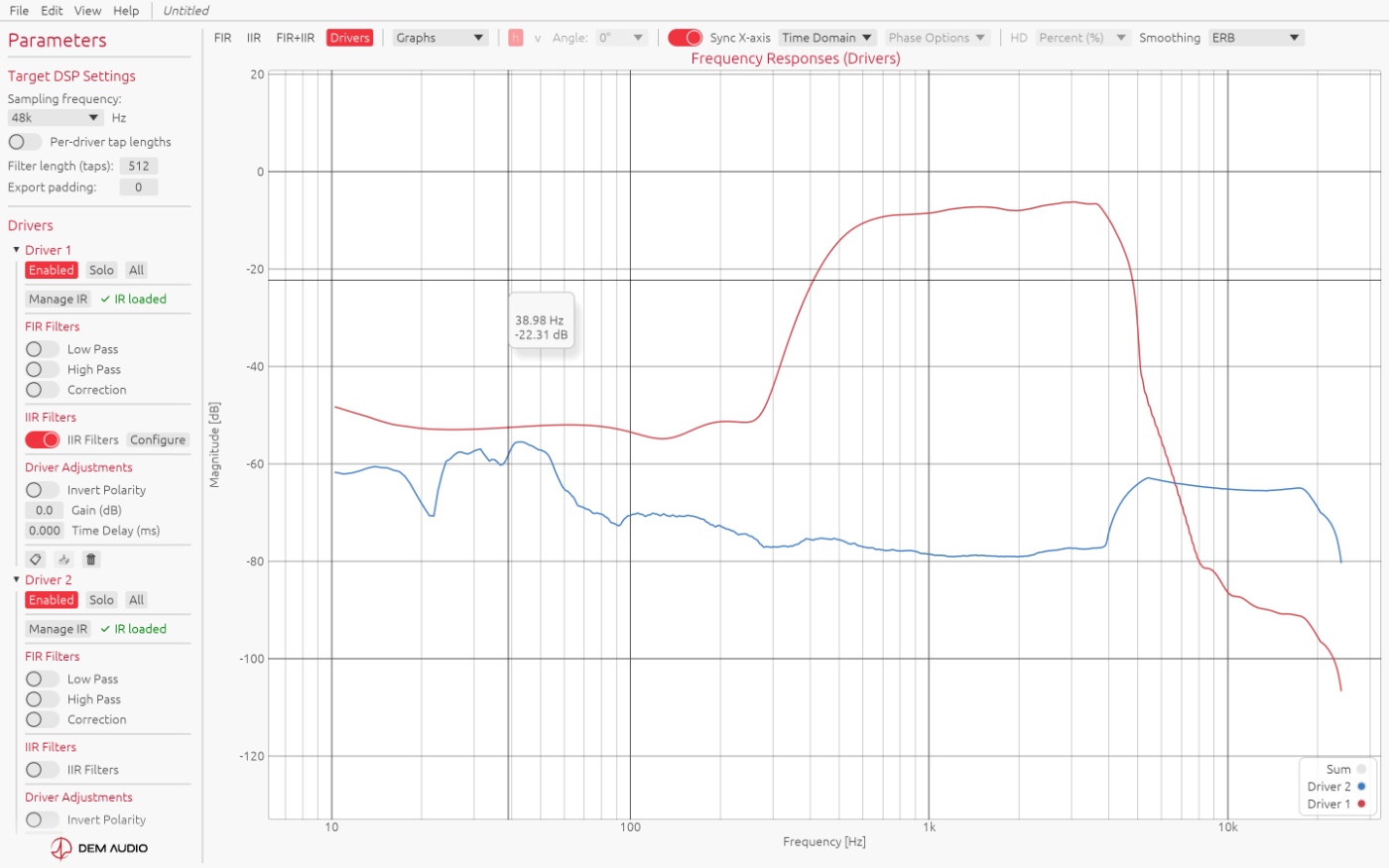

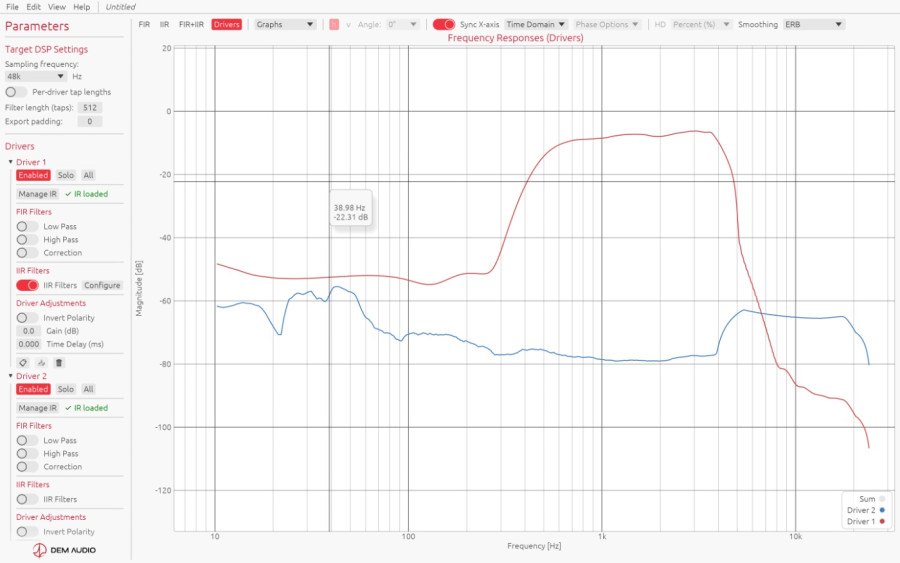

Mes premières mesures sont fantaisistes, j'obtiens ceci :

[minicos]

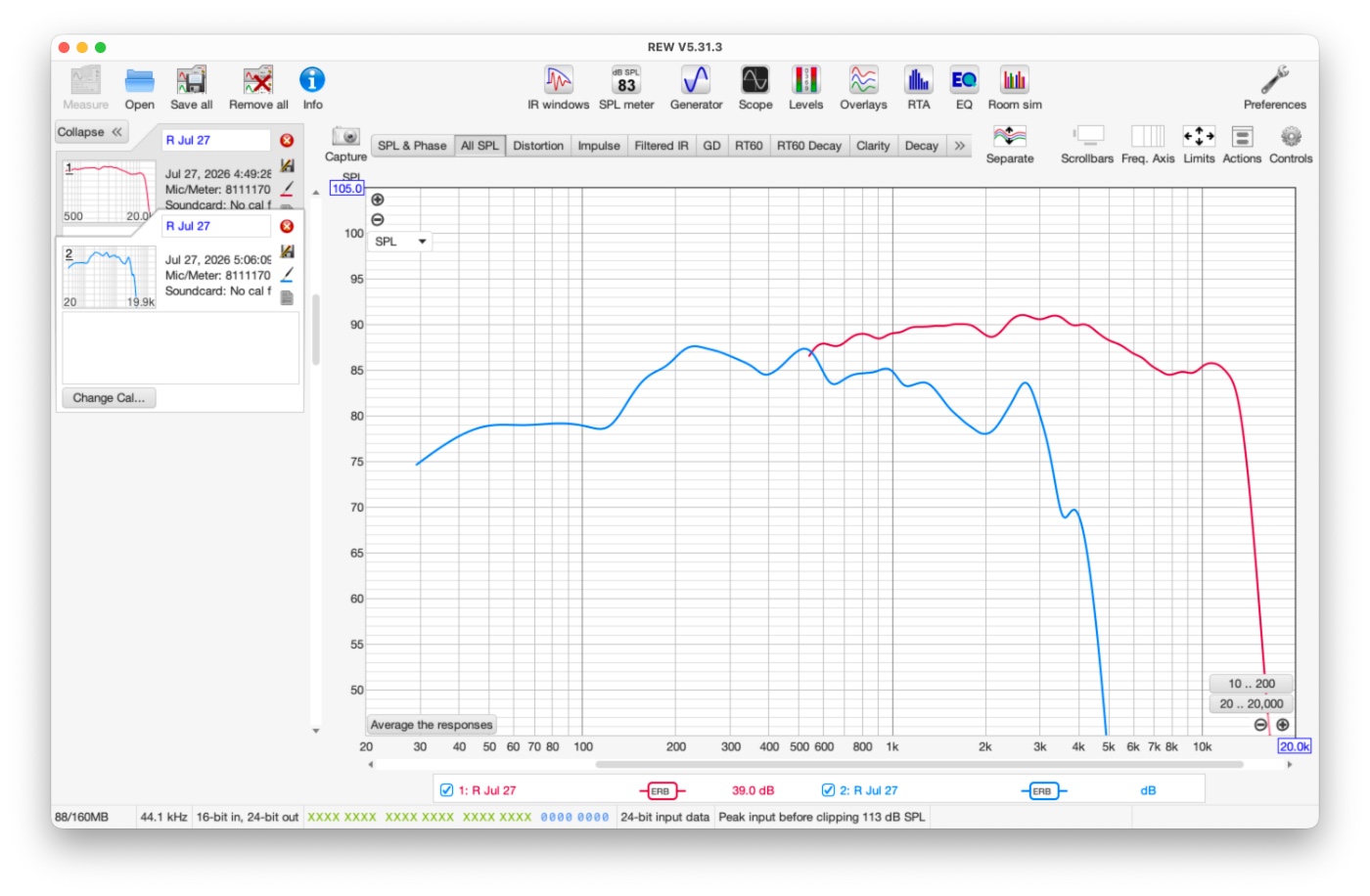

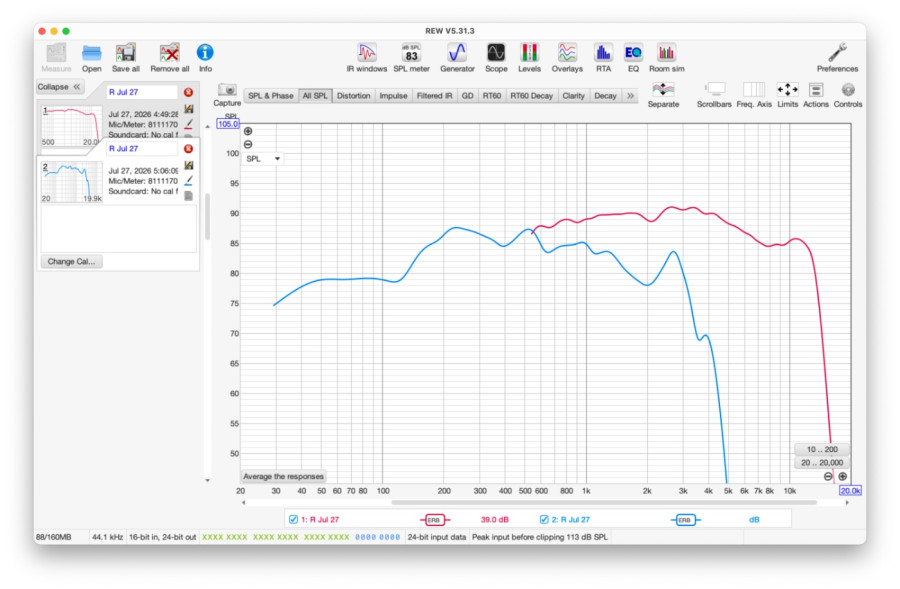

Les mesures avec REW, tout le reste étant identique, n'ont donc rien à voir !
Le code couleur est le même.
rouge pour la ND3T dans un XShape X40 et bleu pour le 18sound 15NTLW3500

J'ai sûrement fait une connerie, mais je veux bien un peu d'aide s'il vous plaît.

[Arnwald]

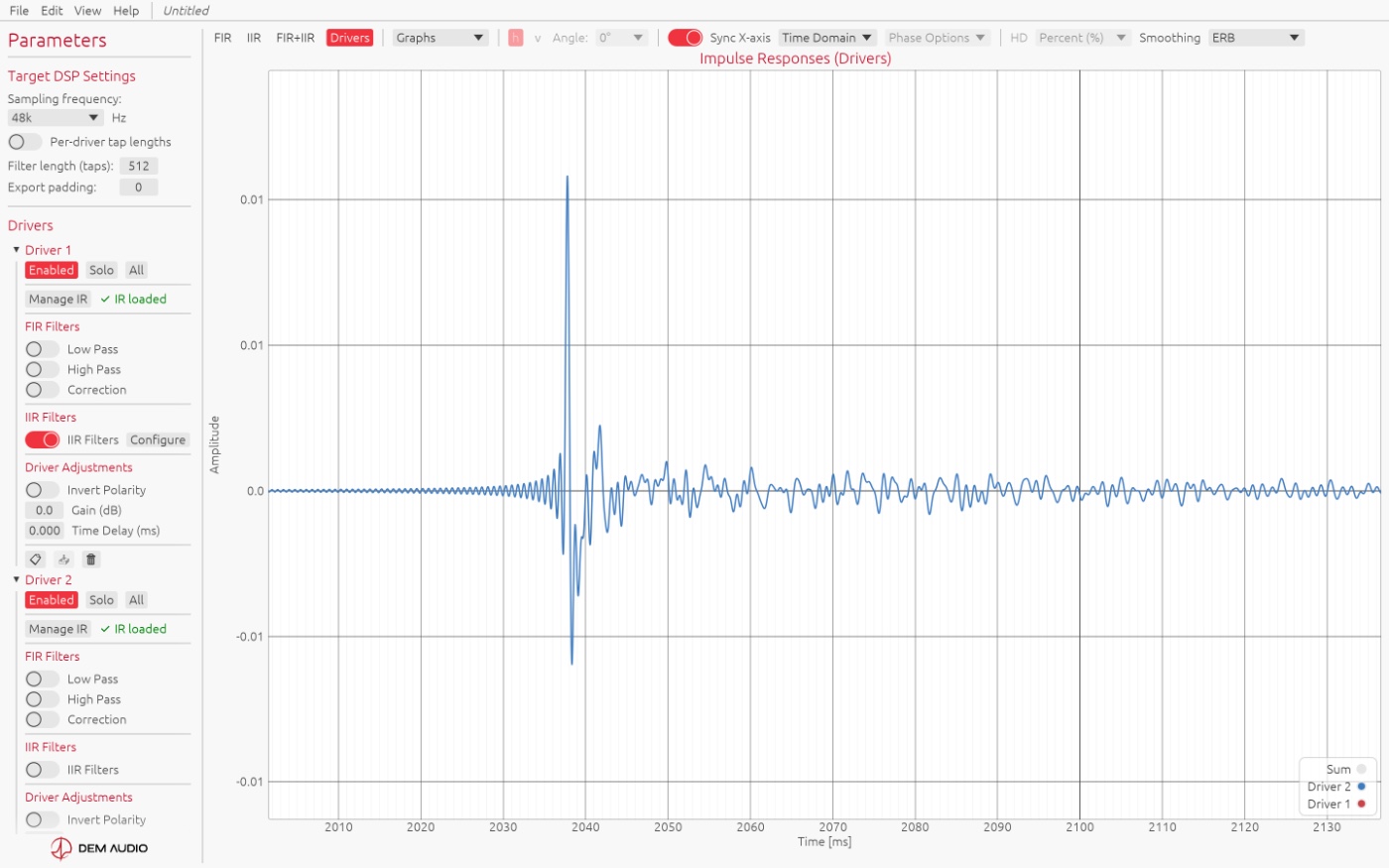

Salut @minicos, peux tu me montrer les réponses impulsionnelles? Tu peux afficher le graphique en appuyant simplement sur la touche i.
Peux-tu me dire également si tu utilises une méthode de synchronisation du délai?

[minicos]

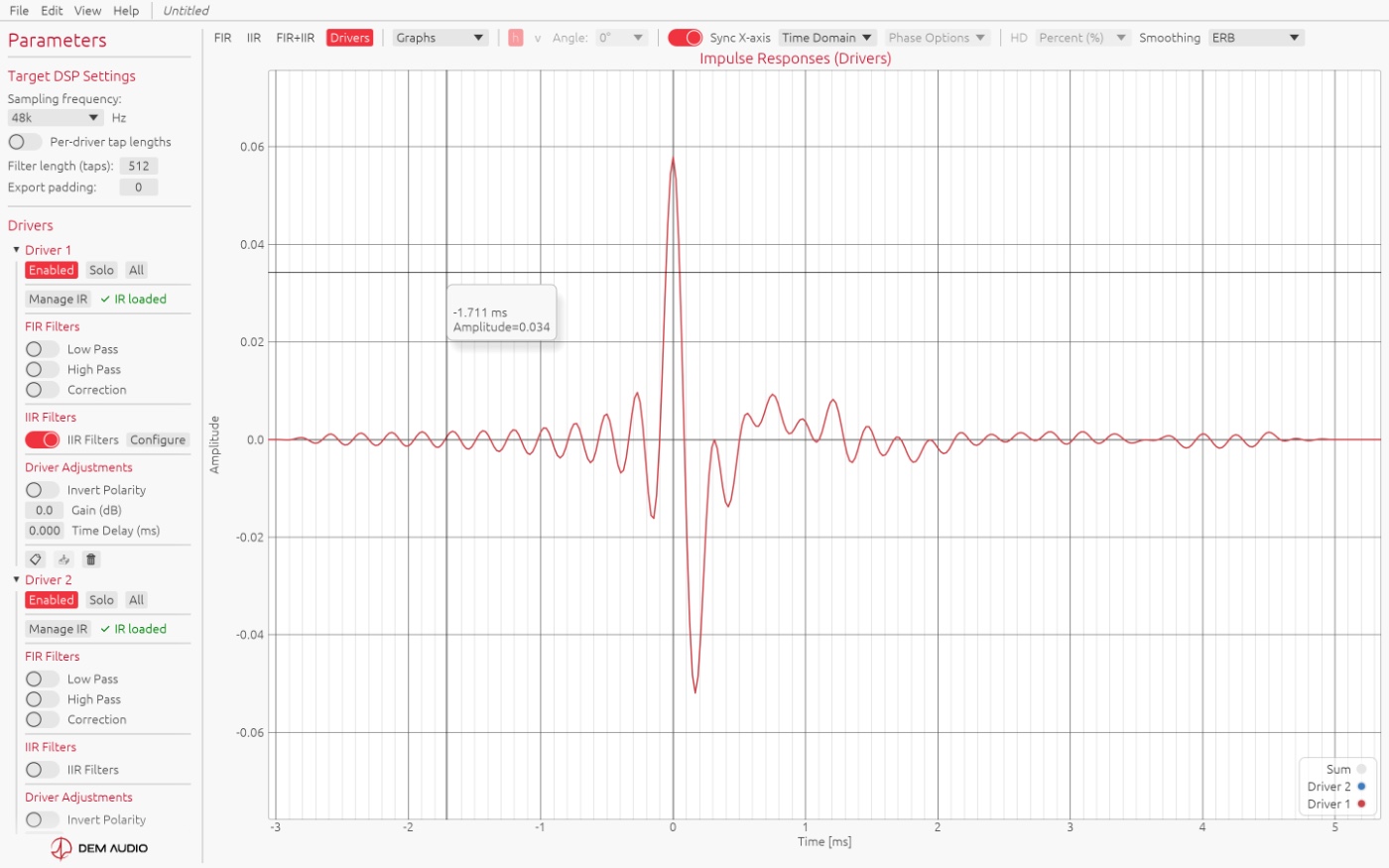

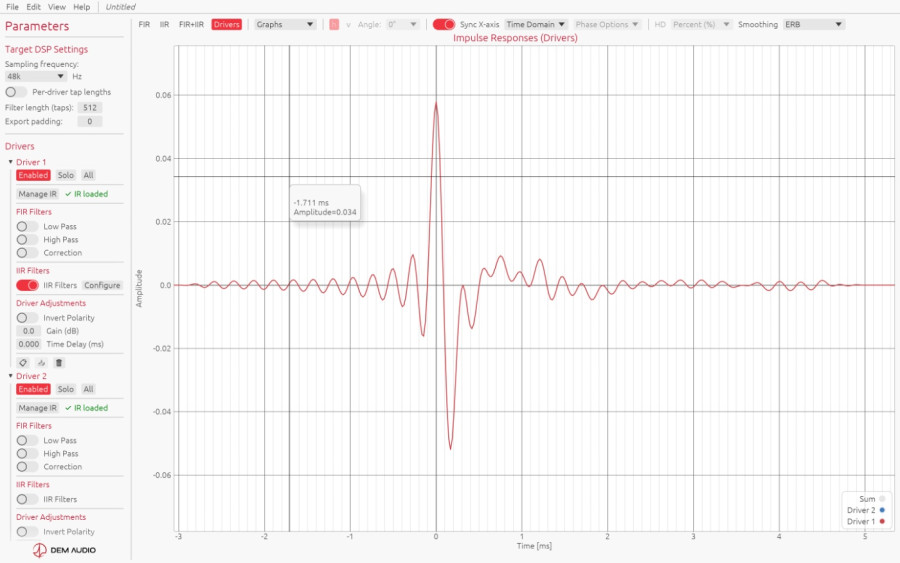

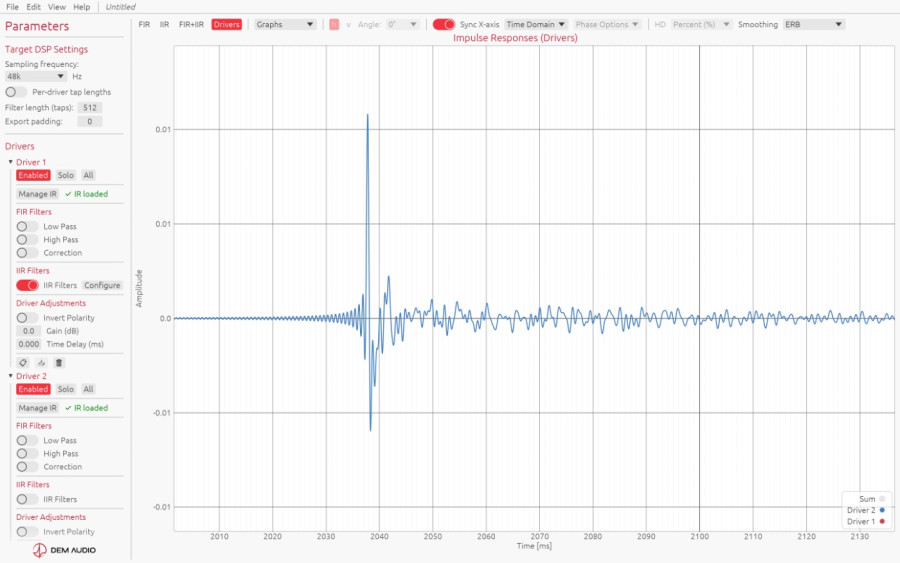

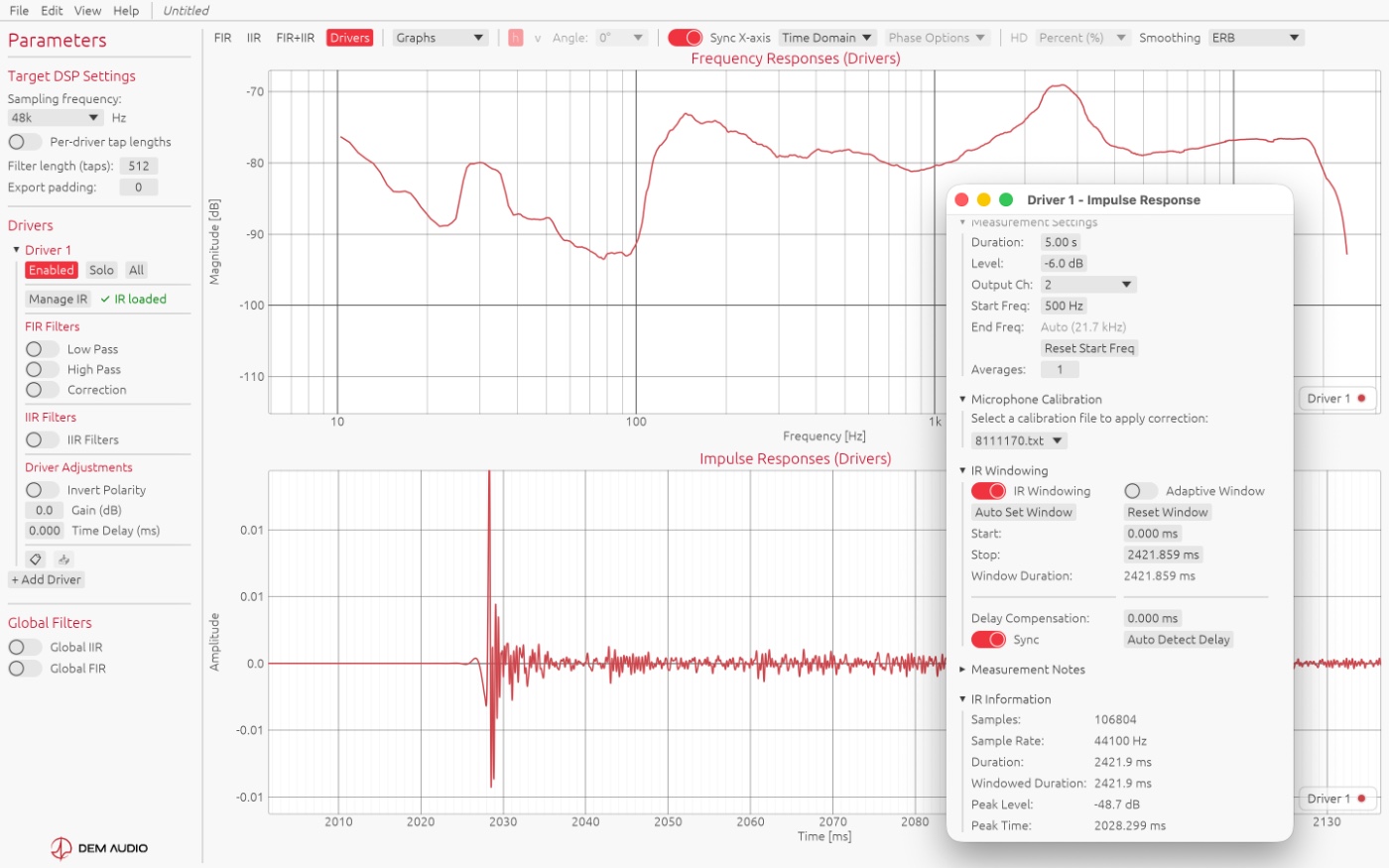

Voici :

[minicos]

Peux-tu me dire également si tu utilises une méthode de synchronisation du délai?

Je ne comprends pas la question

[Arnwald]

Ok, il y a effectivement des choses étranges, la position des pics est aberrante.

Pour synchroniser les mesures, ça se passe ici:
https://demaudio.com/doc/linfir/audio-s ... asurements

C'est une étape importante pour éviter les délais qui varient d'une mesure à l'autre.

Mais ici, il y a un autre souci. Un pic à plus de 2000ms, ce n'est clairement pas normal. As-tu ajusté des délais quelque part?

[minicos]

Rien du tout !
J'ai juste lancé une mesure avec le micro à 40cm du pavillon.
D'ailleurs j'ai bien spécifié de débuter le sweep à 500Hz, mais il ne semble pas le prendre en compte.
J'ai fait la même mesure avec REW, sans rien changer.

Puis même protocole devant le woofer. LinFIR puis REW, sans rien changer.

[Arnwald]

Le pre-ringing sur la mesure du pavillon montre que le passe haut de protection a bien été pris en compte.

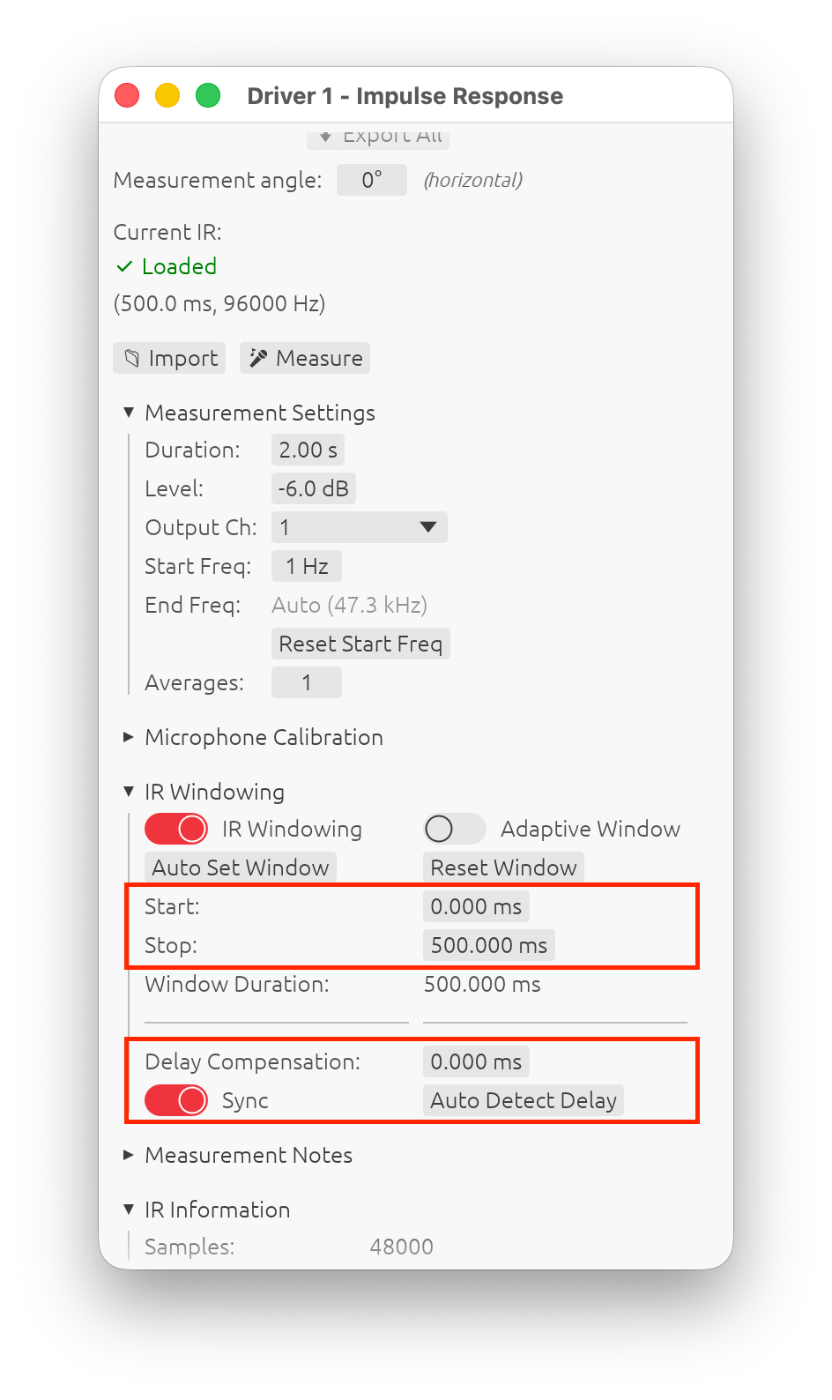

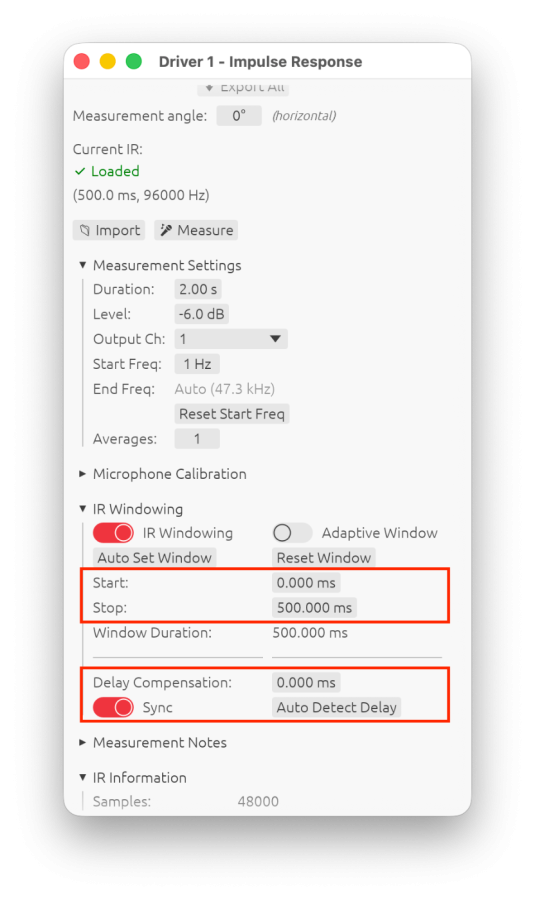

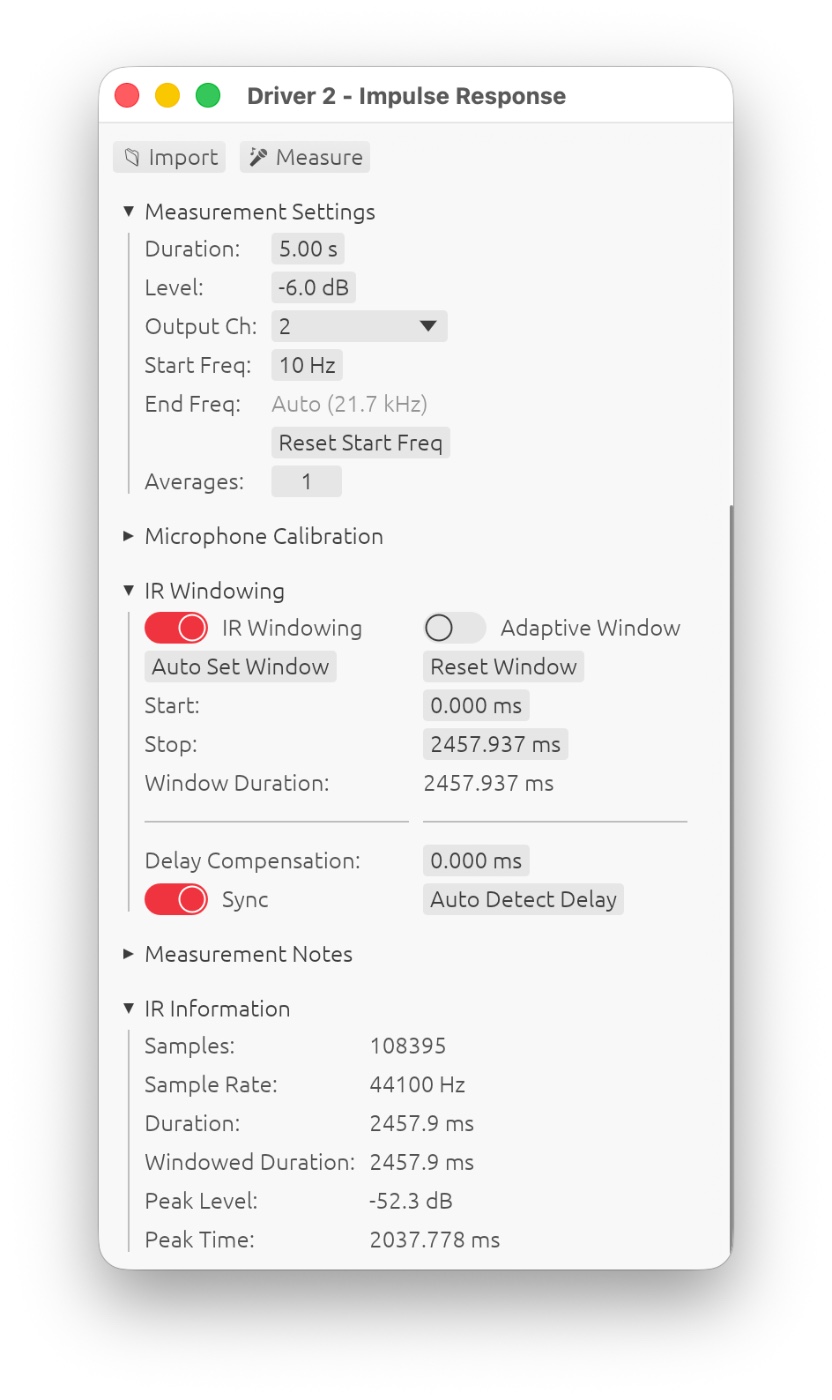

Peux-tu me montrer les valeurs que tu as dans cette fenêtre pour les deux drivers?

Si tu as des valeurs différentes, essaie de tout remettre à 0.

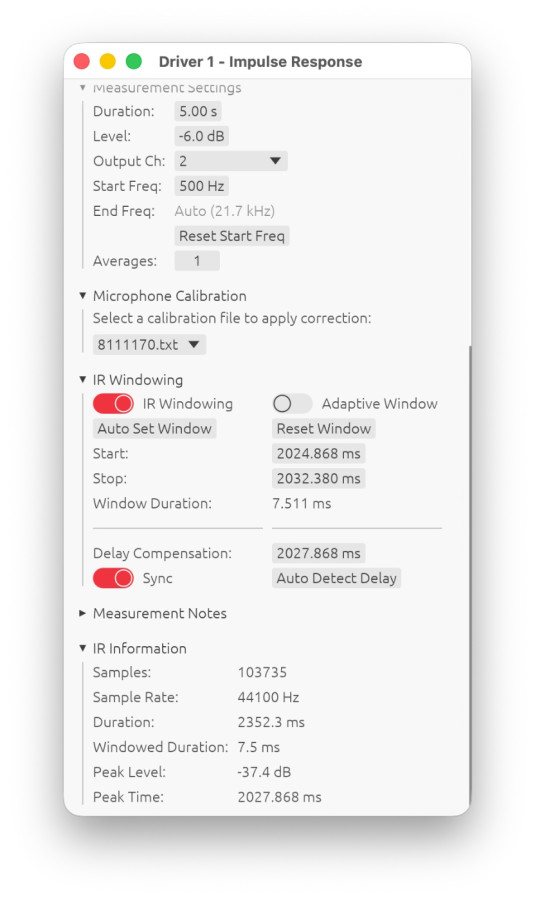

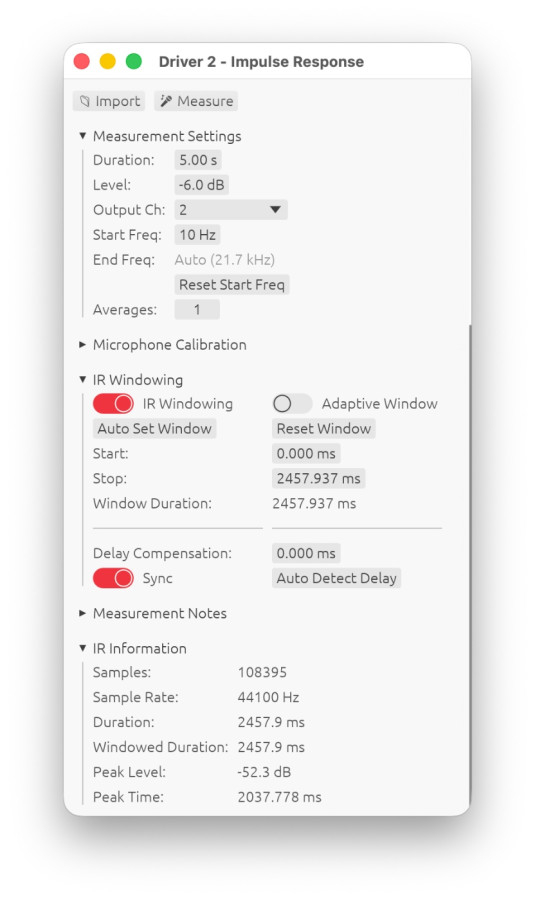

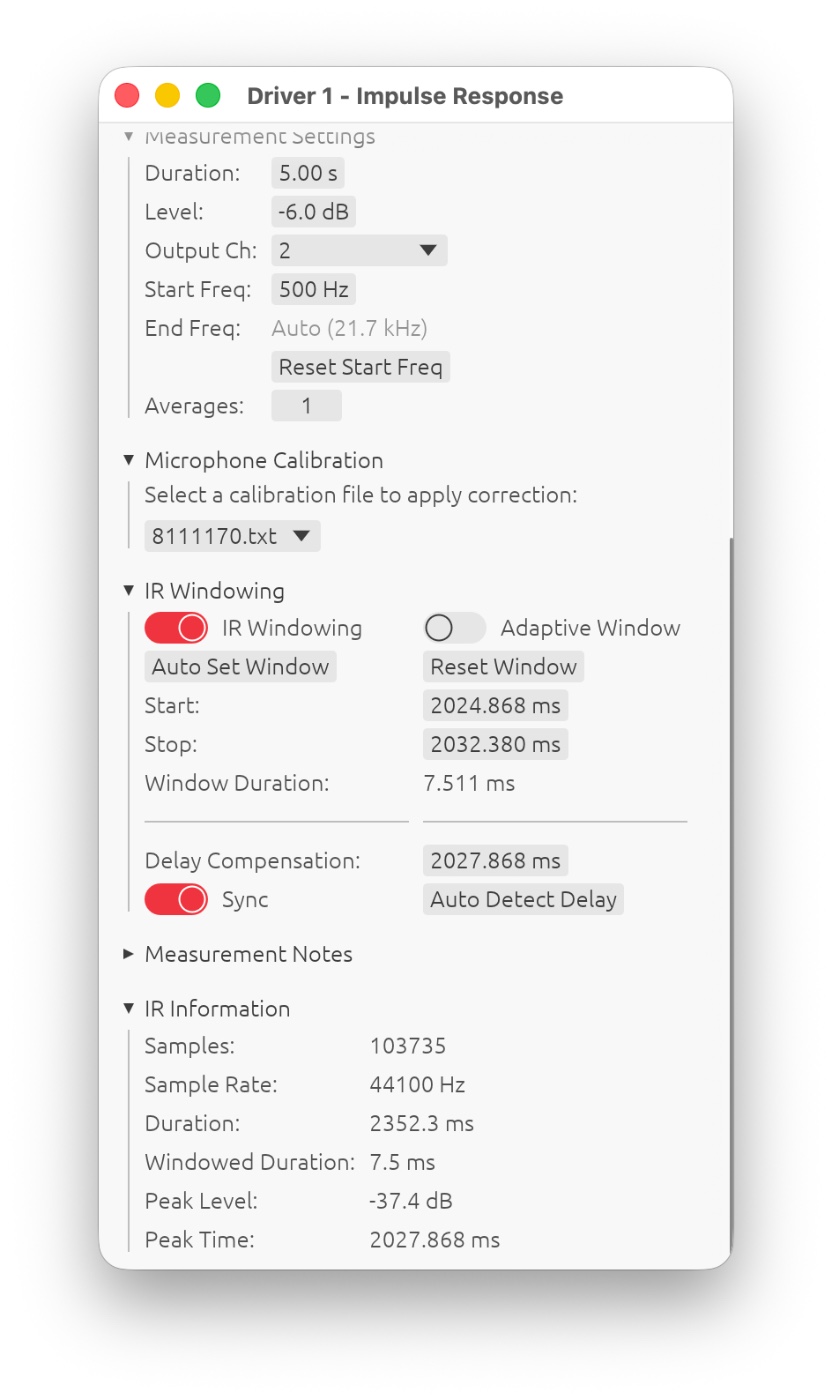

[minicos]

.

[Arnwald]

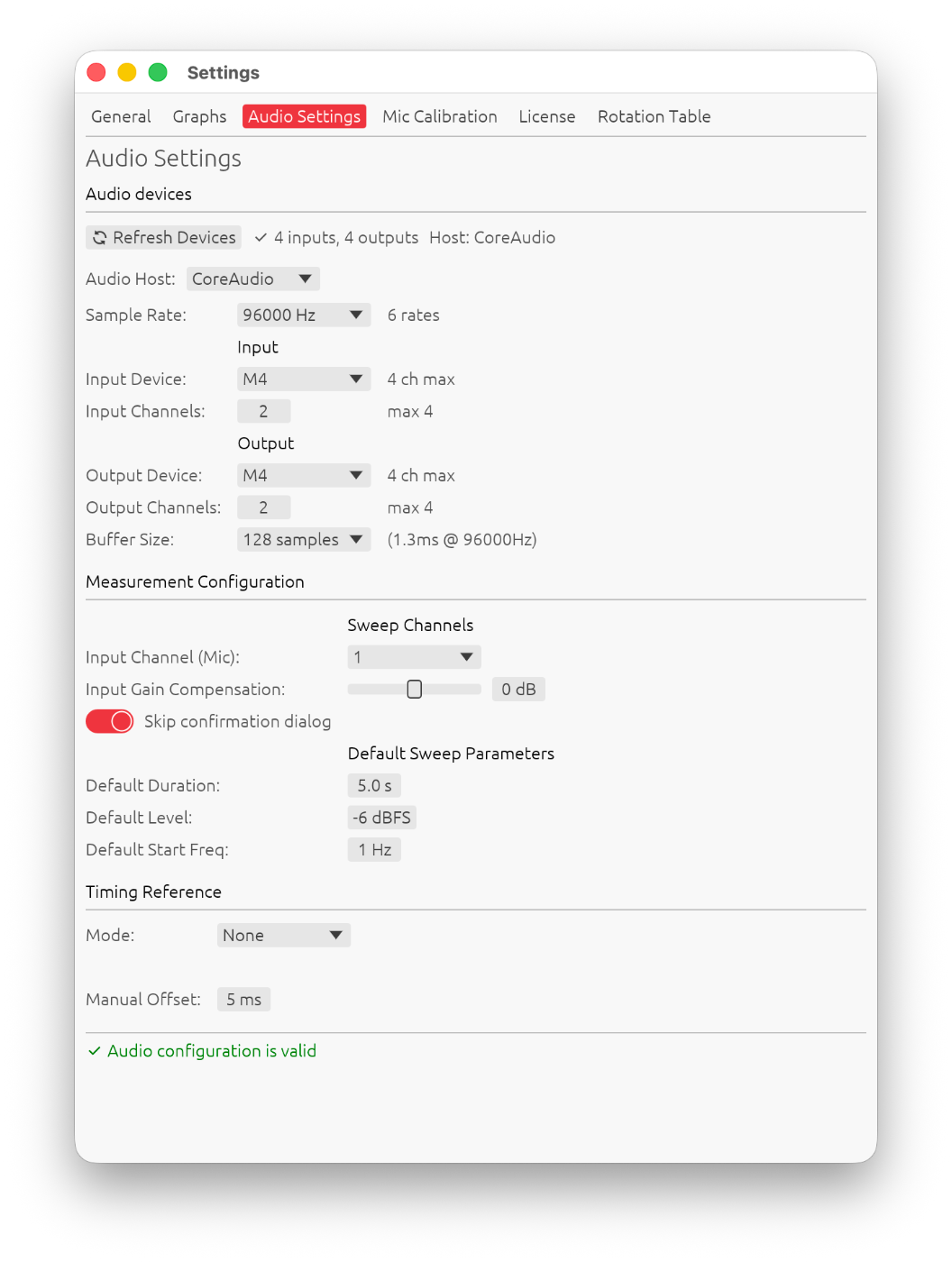

Ok, effectivement... Peux-tu aussi me montrer la fenêtre de settings audio?

Le "Manual offset" ne devrait pas montrer un chiffre énorme.

[minicos]

j'ai réessayé sans grand succès

[minicos]

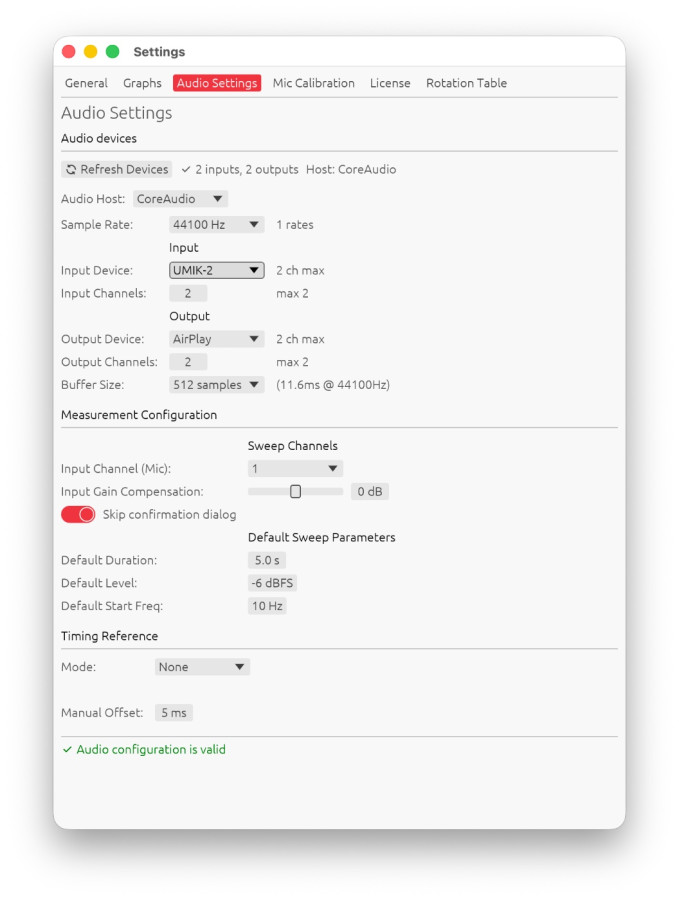

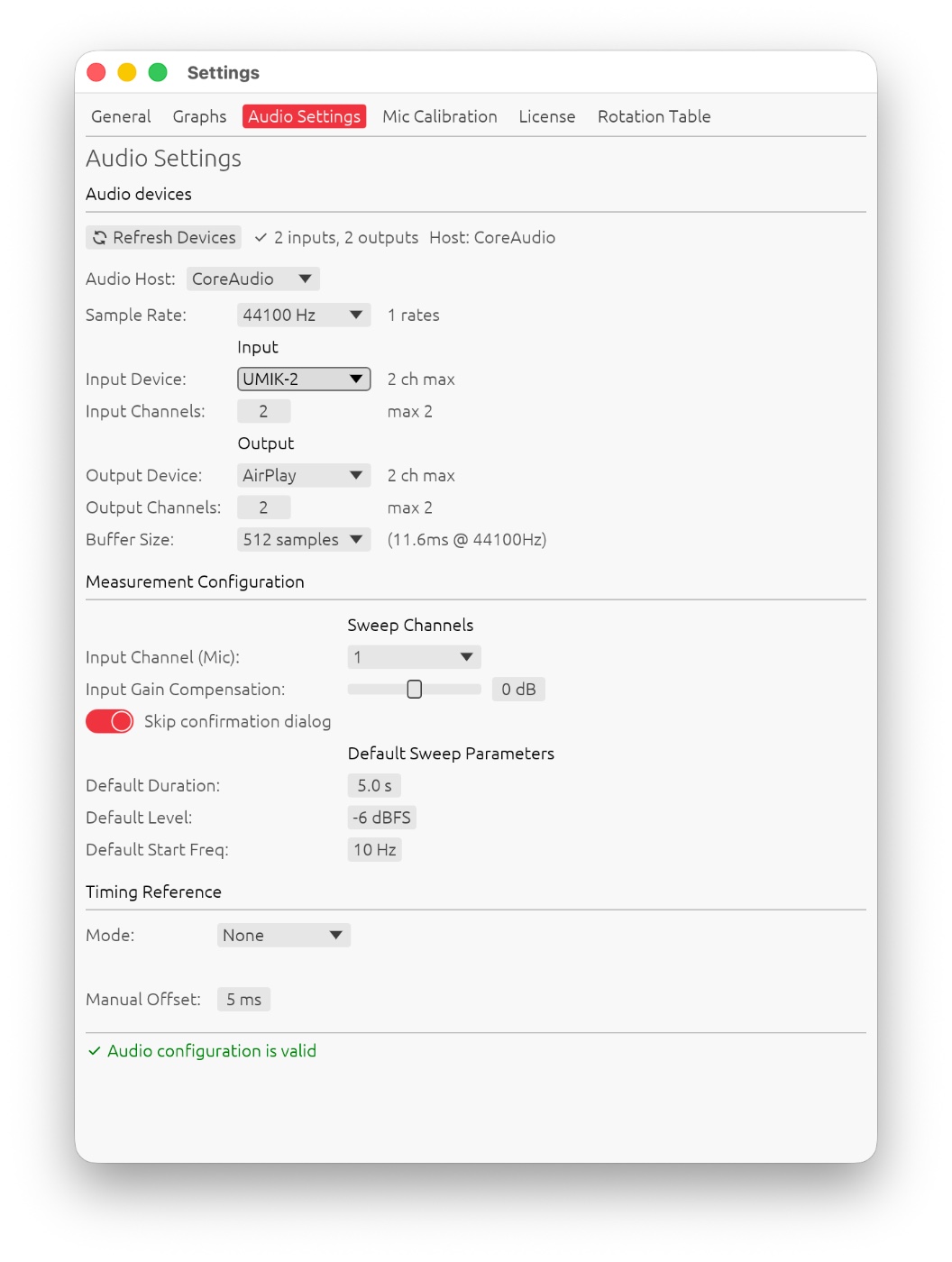

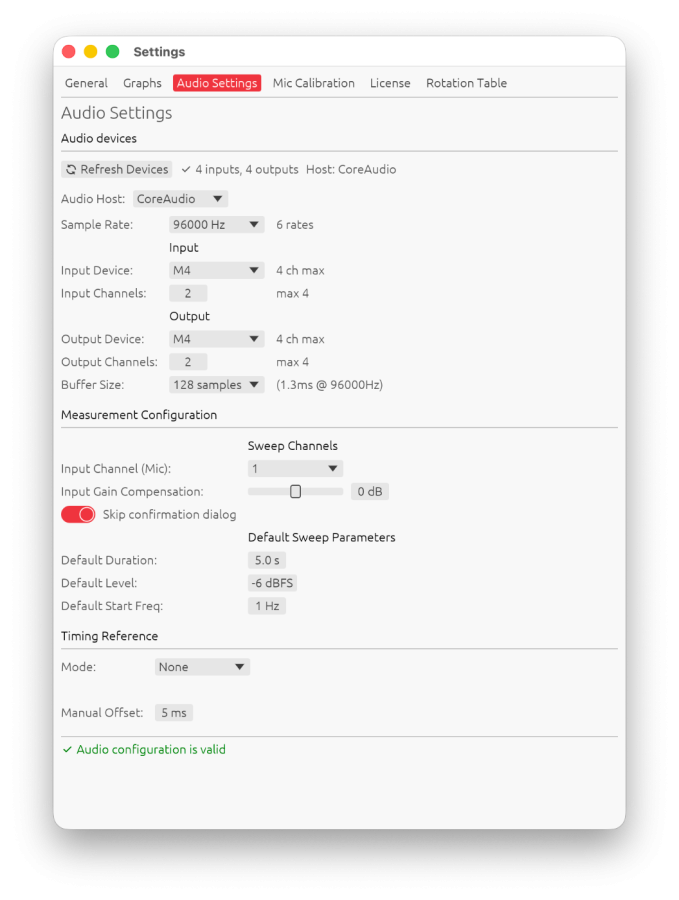

Voici les audio settings

[minicos]

Je n'arrive pas à synchroniser les mesures. L'autre enceinte (qui fonctionne très bien) n'émet pas de "chirp"

[Arnwald]

C'est bon, j'ai compris... Le fautif est Airplay. Cela ne pose pas de problème pour REW car les délais relatifs n'ont aucun impact sur le résultat (pas de convolutions FIR).

As-tu la possibilité d'utiliser une interface audio USB? Airplay n'est malheureusement pas adapté du fait de sa latence énorme (et fluctuante).

Je vais cependant tenter de détecter ce type de sorties audio pour corriger la latence.

[Arnwald]

Si tu n'as pas la possibilité d'utiliser une interface audio directe, tu peux tenter de mettre -2000ms en Manual Offset. Cela décalera la référence temporelle à une valeur raisonnable, mais cela ne corrigera pas les variations de délai inhérentes é ce type de sorties audio.
Le chirp est probablement "mangé" par Airplay qui s'initialise pendant qu'il est joué...

[minicos]

Non j'utilise malheureusement Airplay, puis une Wiim mini, et je sors en optique vers mes Hypex FusionAmp

Voilà qui est bien triste.
Du coup il faut utiliser REW et j'importe les mesures sous LinFIR.

Comment faire s'il vous plaît ?

(pour info le chirp fonctionne très bien avec REW)

[Arnwald]

As-tu pu essayer avec une valeur de -2000ms?

Concernant l'export des IR via REW, je ne serais pas d'une grande aide car je ne sais pas comment on exporte sans les impulsions de distorsion harmonique.
