Sur mon système principal constitué de tuile, je me suis très vite heurté au problème de l’axes d’émission par rapport au mur. En effet, si on veut une écoute correcte au-dessus de 1kHz, il faut impérativement orienter, l’axe d’émission vers la zone d’écoute. Hor les enceintes Inwall courantes ont tendance à émettre avec une direction normale par rapport au mur. Au mieux on peut orienter de 15° seulement, il me faudrait entre 25 et 30° dans l’idéal. J’ai donc cherché à régler ce problème de manière intuitive avec différent essais réalisé en entre 2017 et 2018.
Depuis, j’ai progressé en matière de modélisation et de simulation avec AKABAK et AutoCAD 3D. J’ai donc décidé de voir si une solution plus pointue pourrait être réalisée dans ce contexte. Mais cette fois sans passer par les étapes longues et fastidieuses de différents modèles et mesures.
L’idée étais de partir, d’un pavillon asymétrique.
Dans l’idéal pour raccorder à 1khz, il faudrait une coupure acoustique vers 500Hz du pavillon et être orienté de 30° par rapport à une tuile qui autorise un diamètre de sortie de 190mm au niveau du murs qui est utilisé en baffle plan. Avec une profondeur de 200mm et angle de 30° aucun pavillon droit n’entre dans l’emplacement prévu.
La solution trouvée pour rentrer dans l’emprise réduite étais de s’inspirer des guides d’ondes des lignes d’émission avec une fente de sortie étroite et un guide d’onde en sortie.
https://www.toutlehautparleur.com/guide ... pouce.html
Après plusieurs tâtonnements en matière de dessin, je suis arrivé à la solution suivante: une compression coaxiale de 1.4’’ et 8 guides d’ondes à section de croissance exponentielle avec des longueurs identiques. Cela me permet de faire un pavillon recourbé qui rentre dans la tuile. Avec la même croissance exponentielle, je raccorde avec les bords de la tuile sur un diamètre de 200mm en tenant compte de l’inclinaison.

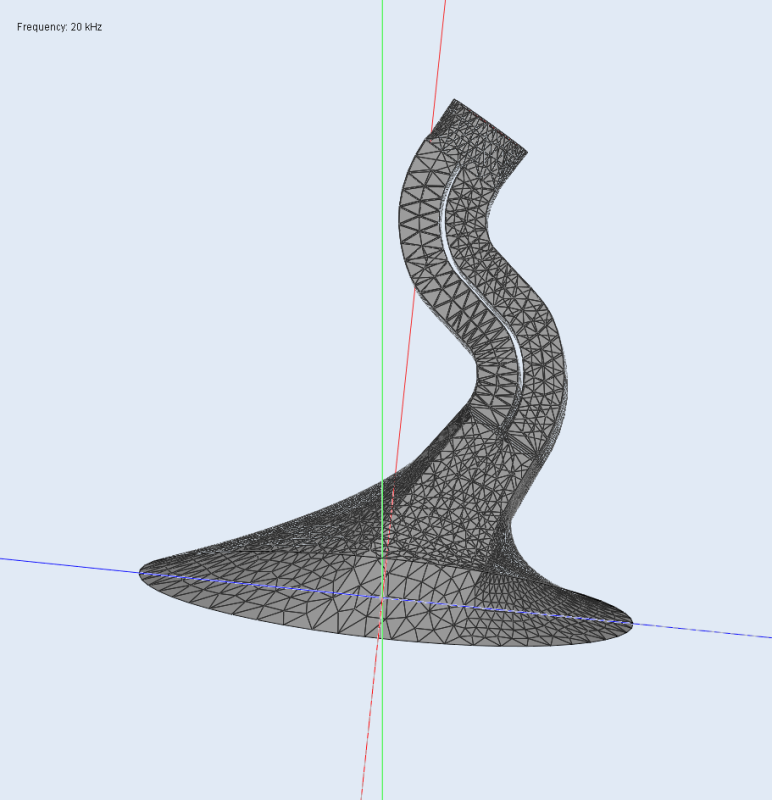

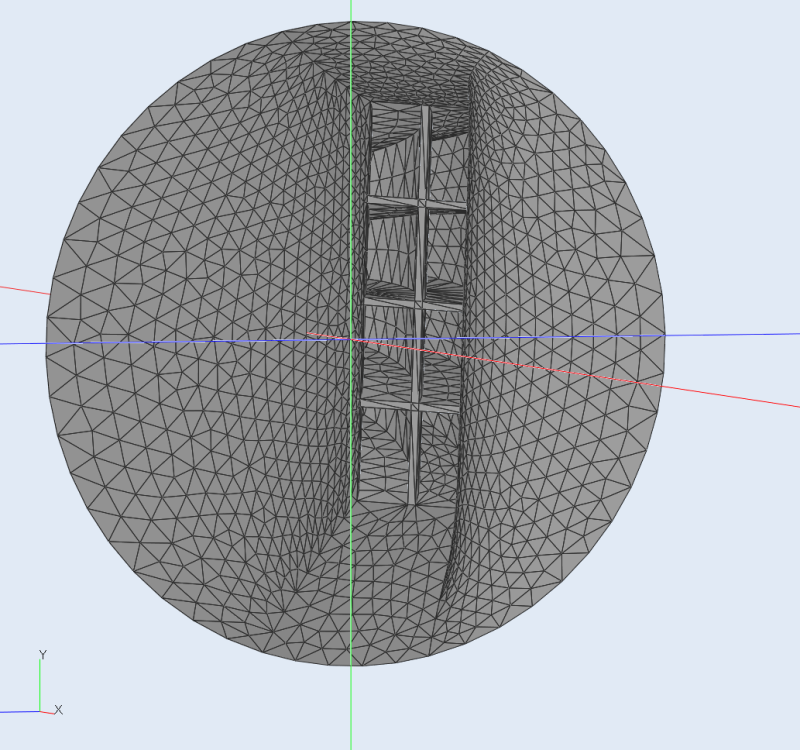

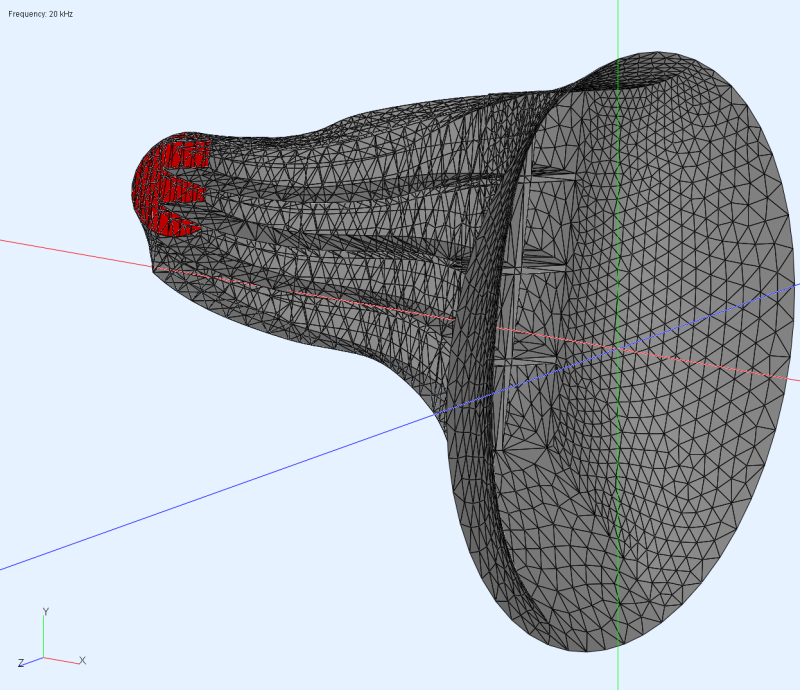

Cela donne la forme suivante du guide d’onde exponentiel:
- Pavillon0.png (97.96 Kio) Vu 691 fois

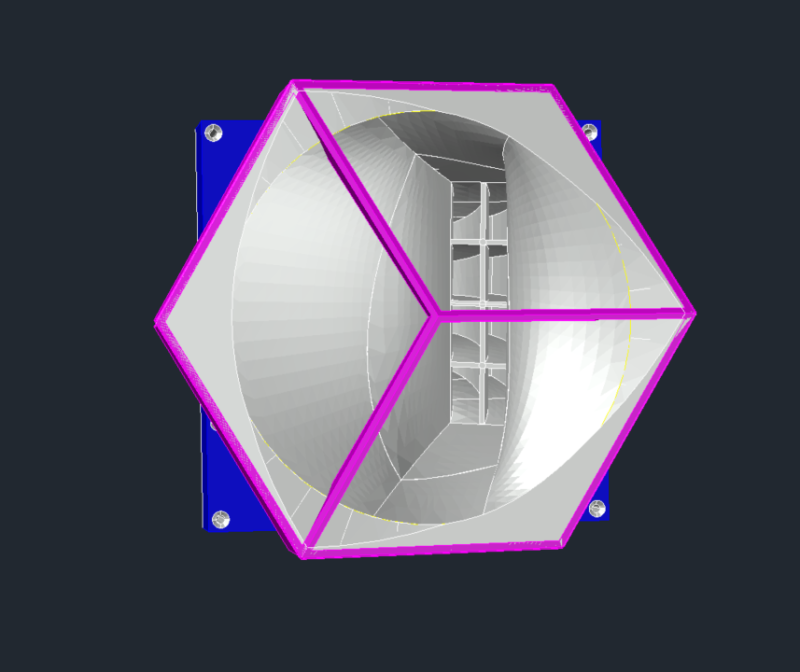

- Intégration_Tuile2.png (89.04 Kio) Vu 691 fois
