padawan stagiaire débutant (mise au point d'une enceinte 1,4" + 15")

[minicos]

Et voilà les mesures à différentes distances du woofer 18sound 15NTLW3500 :

Là encore j'ai dû resserrer le fenêtrage avec l'éloignement du micro.

[minicos]

Voilà le woofer avec EQs :

[Dagda]

Pourquoi tu fais une égalisation à 6cm et surtout, c'est quoi ce boost dans le grave ??? +15dB à 30Hz c'est énorme, il va pas aimer le HP là ... !

D.

[minicos]

Je me rapproche du HP pour éviter les réflexions. Dès que je m'éloigne, il faut fortement fenêtrer et on ne mesure plus grand grand chose je trouve.

Oui, j'ai eu la main leste pour le grave. A mon avis, en mesure multi-points en salle, avec le room-gain et l'évent, il faudra que je calme très fortement.

[Kro]

A mon avis il y a un problème avec ta manière de fenêtrer sur les mesures du woofer. Tu as laissé des réflexions a priori.

A 35cm tu ne devrais même pas avoir cette courbe la sans fenêtre

[Dagda]

Faudrait voir les impulses
Tu as les Mdat ?

D.

[Kro]

Je me rapproche du HP pour éviter les réflexions. Dès que je m'éloigne, il faut fortement fenêtrer et on ne mesure plus grand grand chose je trouve.

Oui, j'ai eu la main leste pour le grave. A mon avis, en mesure multi-points en salle, avec le room-gain et l'évent, il faudra que je calme très fortement.

Oui sous 100Hz ne t'excite pas trop sur la correction avant les mesures in situ.

[Kro]

Concernant l'EQ de la compression il faut valider la correction que tu as faite après 14k, pas sûr qu'il faille la faire.
Tu es dans le fractionnement de la compression à ces fréquences en général pour une 1.4 pouces.
Faudrait voir ce que ça donne en temporel aussi !

[minicos]

les mesures du pavillon-compression :

080526.mdat

(4.31 Mio) Téléchargé 5 fois

[minicos]

les mesures du woofer :

080526_3.mdat

(3.19 Mio) Téléchargé 7 fois

[Kro]

Désolé je suis sur le tel j'ai pas ouvert les fichiers mais tu as fait les mesures polaires aussi ?

[minicos]

non
trop compliqué dans un séjour de faire ça proprement

[Dagda]

Elle est à quelle hauteur l'enceinte ?

[Kro]

J'allais poser la question.
On voit une belle annulation mêmena 35cm , c'est posé direct au sol comme sur la photo précédemment ?

[minicos]

Oui, elle est posée à même le sol.

[Elgrosso]

Vu la taille, et le poids, ça doit pas être simple en effet.

[Dagda]

Oui donc on ne voit pas vraiment la première réflexion au sol, elle est noyée dans la fin de l'impulsion.
Et c'est pour ça que tu te prends des annulations sur la RF ...

J'avais utilisé un "lève moto" pour faire les mesures de mes grosses enceintes (52kg) ...

D.

[Nicolas]

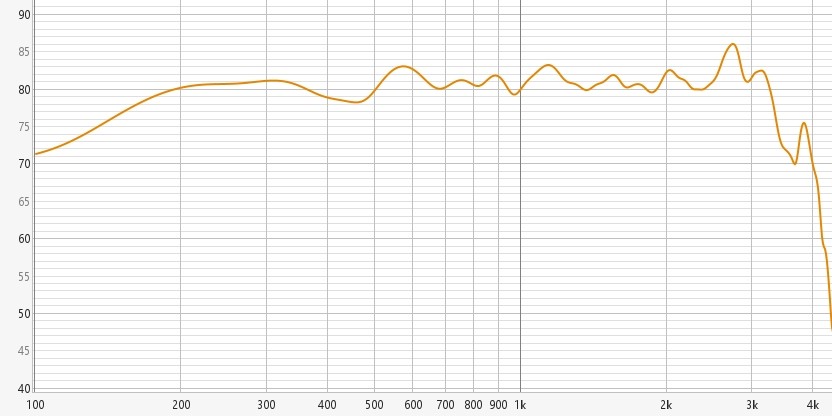

J'ai pris la mesure a 35cm du woofer, qui est la seul utile ici, fenetrage 10ms:


Je ne sais pas s'il y a des EQ à l'origine mais avec la hauteur du HP et les conditions de mesure il n'y a rien à toucher ou presque, le 400/600hz c'est surement de la salle (sol, ça arrive vers 3.5ms sur la mesure) mais comme dit précédemment, il faut surélever et/ou mettre un gros matelas au sol, être loin des murs, etc...

Perso je touche pas et je couperai là, ensuite pour le sous 200hz comme dit précédemment, on est en régime modal, on regarde la zone d'ecoute car le room gain va tout remonter, generallement on ne montre même pas les mesures sous 200hz pour cette raison.

[minicos]

Oui donc on ne voit pas vraiment la première réflexion au sol, elle est noyée dans la fin de l'impulsion.
Et c'est pour ça que tu te prends des annulations sur la RF ...

RF : c'est réflexion sol ?

[Nicolas]

Reponse en fréquence
