padawan stagiaire débutant

[minicos]

grace aux videos de Dagda, je me lance !
à moi le filtrage et la correction, les sweep et le MMM !

[minicos]

La ND3T dans un X-40 a l'air top !
La réponse du 15NTLW3500 a l'air bien moche !
Je vais en ch... avec le DSP

[wakup2]

Bonjour minicos !

A qu'elle distance tu as mesuré ? qu'elle type de mesure ? en proximité tu ne prend pas en compte le baffle step, a distance tu va perdre 6dB dans le bas, il y'a une égalisation de salle sur le 15" ?

[minicos]

Salut wakeup2 !

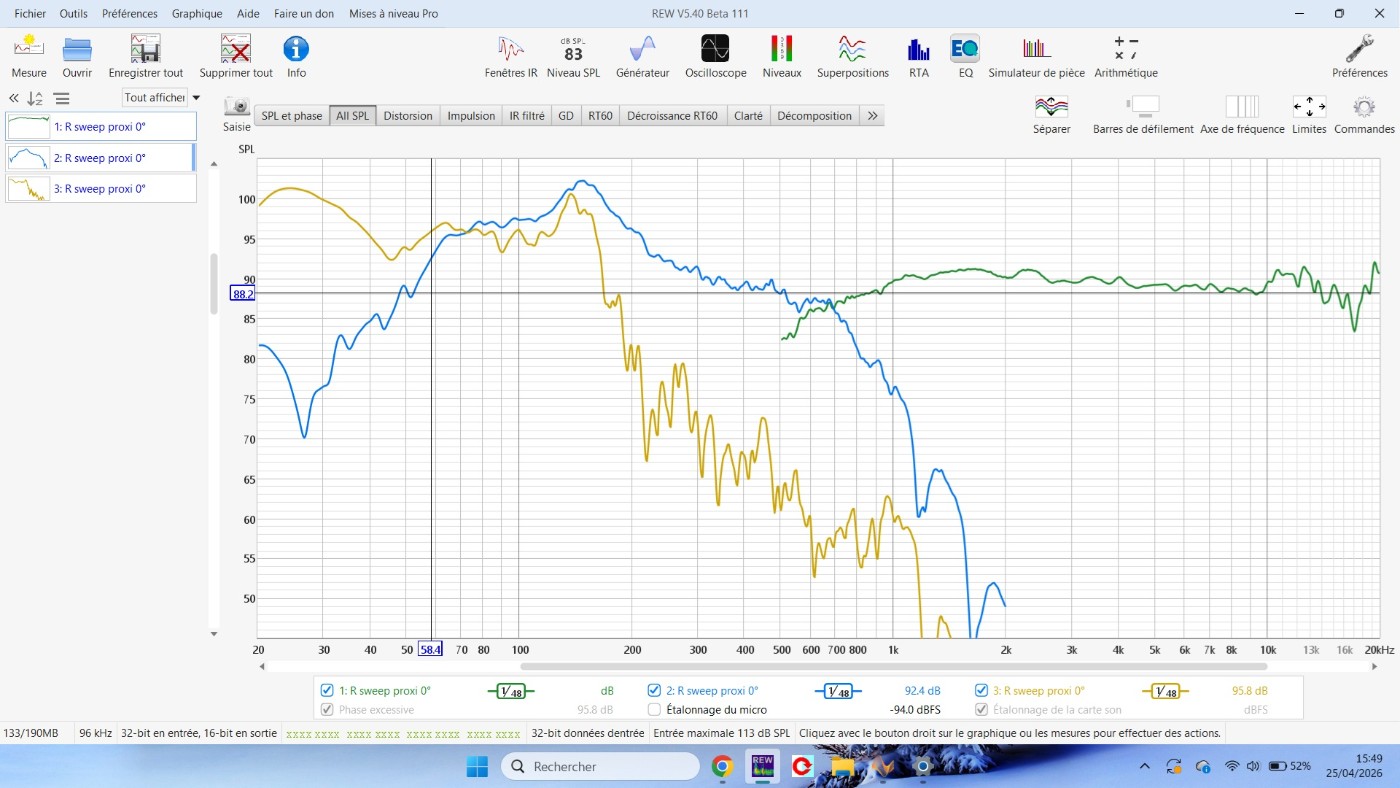

Juste en bouche de pavillon et à 2cm environ du woofer.

La mesure est un sweep, mais ce n'est peut-être pas ta question ...
Sur REW, j'appuie sur Mesure

Normalement il n'y a aucune EQ, aucun filtra. Le FA-123 est vide.

[minicos]

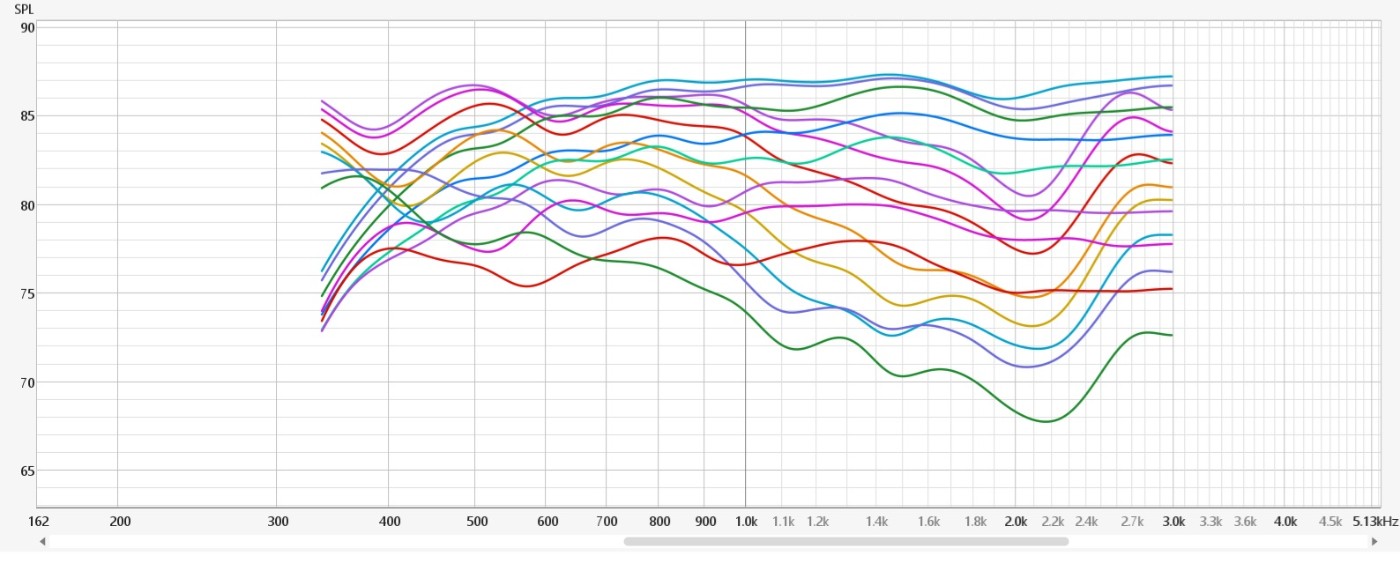

Les mesures polaires (pour trouver la fréquence de coupure) :

[minicos]

Je voudrais calculer / afficher l'écart entre 2 courbes.
L'outil arithmétique affiche des résultats pour le moins étonnants !

L'un de vous a-t-il une idée ?

[wakup2]

Salut wakeup2 !
Juste en bouche de pavillon et à 2cm environ du woofer.

La mesure est un sweep, mais ce n'est peut-être pas ta question ...
Sur REW, j'appuie sur Mesure

Normalement il n'y a aucune EQ, aucun filtra. Le FA-123 est vide.

La sur le 15NTLW3500 on voie nettement qu'il y'a une BSC d'appliqué et de l'EQ et un filtre passe bas.

Le 15NTLW3500 a une réponse linéaire jusqu'à plus de 2KHz, en champs proche sa réponse doit être assez "flat" dans le bas medium sans baffle step.

Sur ton X40/ND3T on voie aussi qu'il y'a de l'EQ.

[minicos]

Fichtre !

Tu as 1000 fois raison. ça aurait dû me sauter au yeux.
Merci wakup2

Il faut que je recommence toutes mes mesures ...

[Nicolas]

Juste en bouche de pavillon et à 2cm environ du woofer.

Pas utile et pas representatif ni pour l'un ni pour l'autre, je dirait 50/80cm mais on s'éloigne petit a petit pour trouver la bonne distance et on fenetre.

Il faut pour le pavillons prendre le mid narrowing des coté et le temps que tout ça s'installe un peu.

Et pour le woofer pareil, baffle step et difraction sur les bords de baffle à prendre en compte, évidement si tu as un meuble directement attenant à une enceinte tu vas prendre son effet avec, ce qui n'est pas mal en soit (le front s'en tape que l'humain considére une surface comme faisant partie de l'enceinte ou non) mais devient ducoup valable quand dans cette configuration.

Bien sur si tu déplace l'enceinte au milieu de la pièce quand tu fait tout ça, pas de soucis, ce qui te permet de faire une mise au point type anéchoïque comme une marque ou presque, puis de faire quelques ajustements à position final de l'enceinte lié aux meubles. Toujours en champs proche comme décris.

Tu passeras en champ lointain pour les modes, mais aussi pour analyser le floor bounce dans toute la zone. Attention à ne pas surcorriger ce dernier, Le floor bounce est prise en compte par le système auditif dans la perception naturelle.

Si on le corrige, cela doit rester léger, avec une correction globale en fréquence (et non chirurgicale), en fonction des mesures au point d’écoute.

[minicos]

Et voilà !
Là normalement, il ne devrait plus y avoir ni filtre ni DSP.

ça semble en effet plus cohérent.

[minicos]

C'est bizarre que le woofer et le pavillon soient quasiment au même niveau SPL
Il devrait y avoir qq dB d'écart ...

[minicos]

La ND3T est alimenté par un NC100HF.
Le 15NTLW3500 est alimenté par deux NC122MP bridgé.
Le gain électrique compenserait l'écart acoustique ?

[Nicolas]

Vérifie les gain dans l'hypex, que tu n'es pas juste bypassé les EQ.

Sinon oui c'est possible, tant qu'a faire on essaye de pas être trops loin, par contre c'est quoi les distance là ?

[minicos]

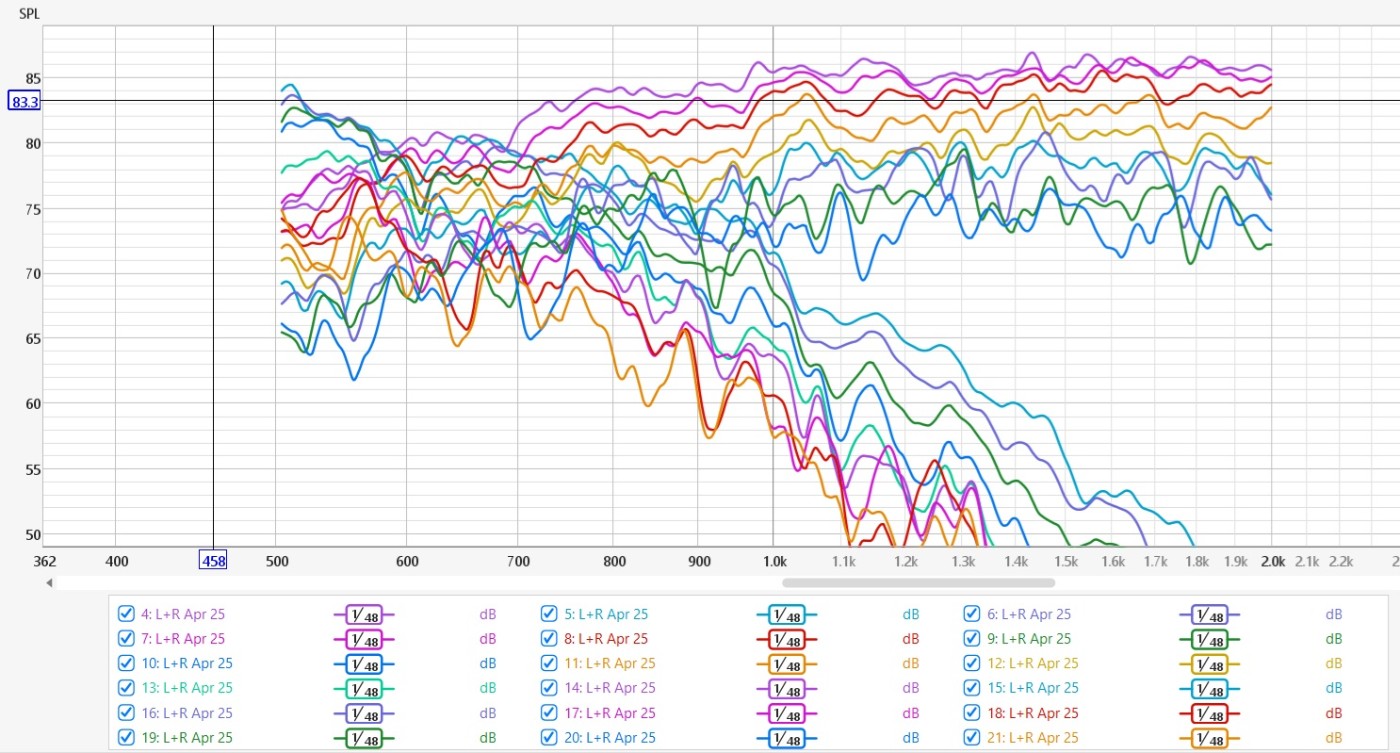

Les nouvelles polaires (du pav et du woofer):

[minicos]

Vérifie les gain dans l'hypex, que tu n'es pas juste bypassé les EQ.

Sinon oui c'est possible, tant qu'a faire on essaye de pas être trops loin, par contre c'est quoi les distance là ?

Normalement, il n'y a ni gain ni délai.

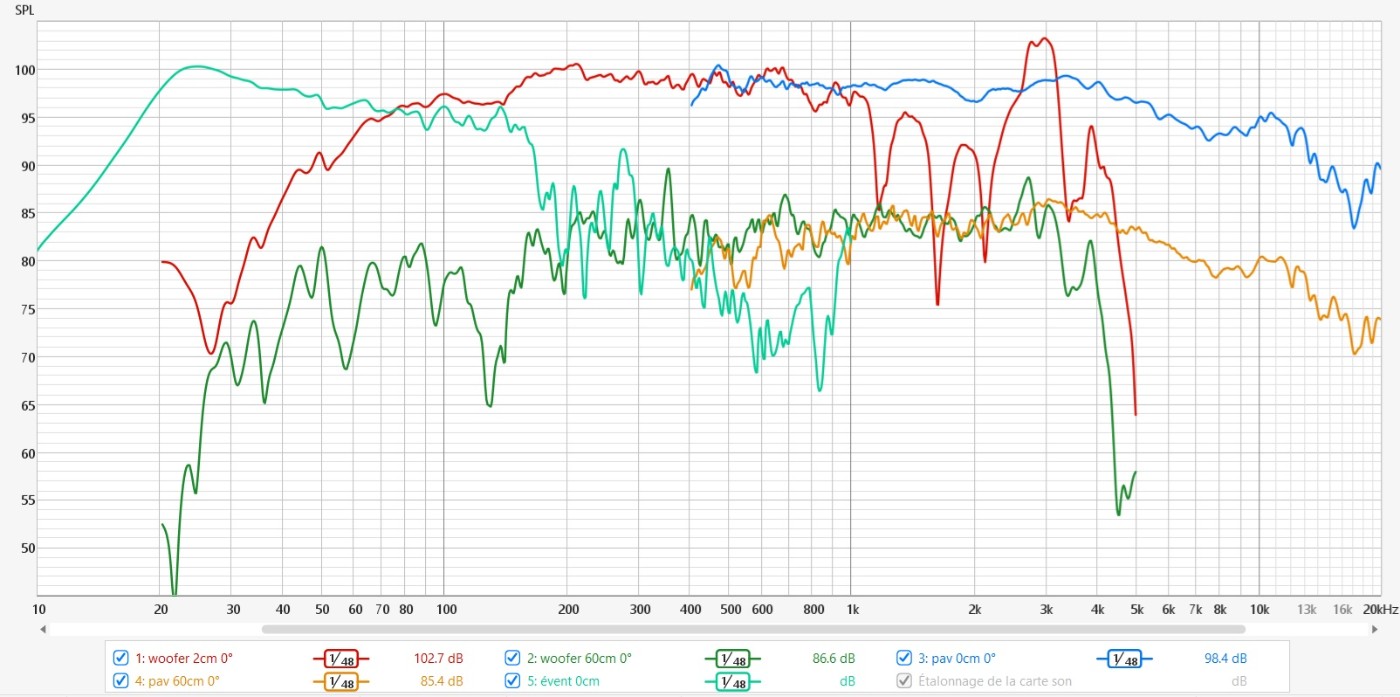

Pour les distances, c'est écrit dans la légende : 0cm (pour le préconise Dagda) et 60cm (comme tu le préconises).

[minicos]

Merci à Sesunda de m'avoir indiquer comment comparer les courbes entre elles.
En fait, il faut faire A / B et non A - B. Je ne comprends pas trop pourquoi, mais ça marche.

[minicos]

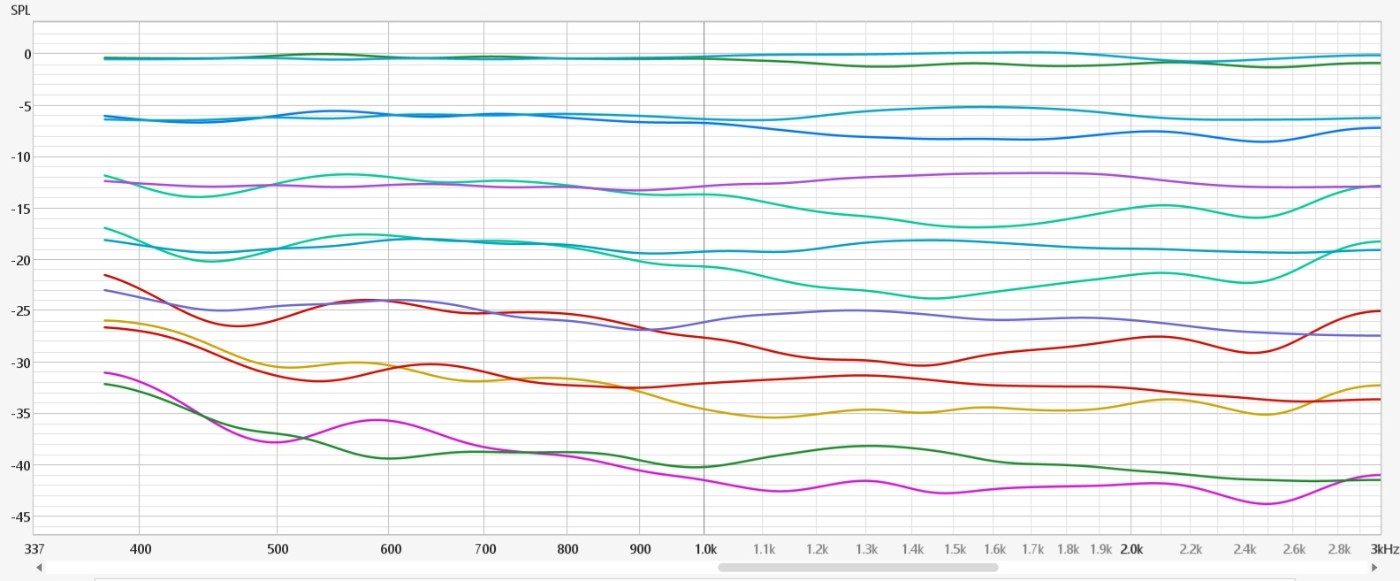

Voilà avec l'écart entre chaque courbe.
Concrètement, je compare la réponse en biais (de 15° à 85°, environ) avec la réponse en face (0°). Ceci pour le pav et le woofer avec le micro exactement à la même position.

Sur le graph j'ai aussi décalé de qq dB chaque paire de courbe pour les comparer entre elles.

[Nicolas]

Vérifie les gain dans l'hypex, que tu n'es pas juste bypassé les EQ.

Sinon oui c'est possible, tant qu'a faire on essaye de pas être trops loin, par contre c'est quoi les distance là ?

Normalement, il n'y a ni gain ni délai.

Pour les distances, c'est écrit dans la légende : 0cm (pour le préconise Dagda) et 60cm (comme tu le préconises).

Dagda ne préconise pas 0cm pour la mise au point des enceintes, 0cm c'est pour la mesure de l'event, qu'aprés on aligne avec le woofer en alignant la pente descendante.

Tu as du confondre à cause de ça. Tu peux faire des mesures a 2cm du cone a des fin de R&D ou de démonstration mais ça ne reflète en aucun cas le SPL réel en terme d'allure, même en disto on a des mesures à 20 ou 31.5cm (HifiCompas), si possible EQ flat (c'est là que le bât blesse..), et on envois le SPL.

Le 50/80 cm, c’est littéralement ce que fait tout le monde en salle (Wakup2 aussi par exemple) ^^. Mais cette distance n’est pas une valeur absolue : on cherche à s’éloigner pour prendre en compte l’environnement et la surface de rayonnement sans capter autre chose (attention le sol, visible sur l'impulse, on fenêtre avant), tout en gardant de la définition en bas, car on fenêtre.

[Nicolas]

Voilà avec l'écart entre chaque courbe.
Concrètement, je compare la réponse en biais (de 15° à 85°, environ) avec la réponse en face (0°). Ceci pour le pav et le woofer avec le micro exactement à la même position.

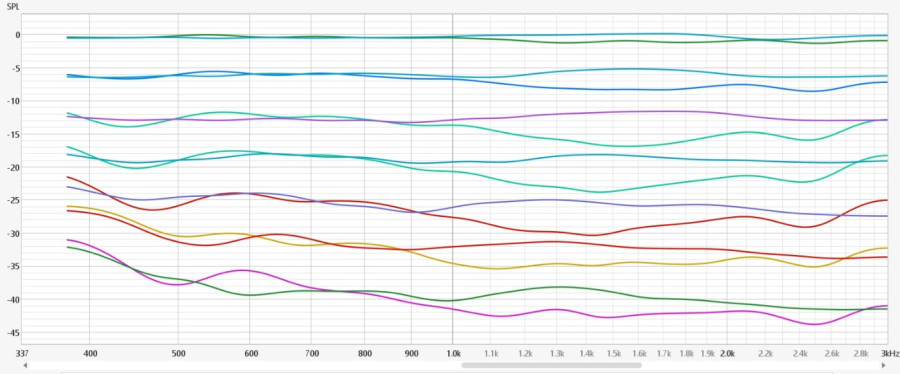

mesures REW polaire droite v2 comparo.jpg
Sur le graph j'ai aussi décalé de qq dB chaque paire de courbe pour les comparer entre elles.

C'est bien fenêtré avant (au moins) la première reflection sur une surface là ?

[minicos]

Ça veut dire quoi fenêtrée ?
