Les sondes de calibration

[Emmanuel Piat]

Par rapport à quelle variable est-ce qu'on calcule cet écart-type ?

Tel que je l'ai écrit, c'est par rapport à $\lambda$. D'un point de vue théorique, ce n'est pas rigoureux car ce bruit doit être modélisé par un ensemble de variables aléatoires : une par pixel (car chaque pixel CCD a sa "vie" temporelle propre et la correction $C(\lambda)$ est également différente pour chaque pixel, c-à-d. pour chaque $\lambda$). Donc le bruit ne sera pas stationnaire sur l'ensemble des longueurs d'onde. Exemple vu dans un post précédent :



Du coup, $\sigma$ est en fait une fonction de $\lambda$ : c'est $\sigma(\lambda)$. Mais je n'ai pas voulu compliquer ... Au passage, si on calcule 3 écart-types différents (sur $\lambda$ ) pour chacun des trois domaines spectraux "rouge", "vert" et "bleu" des 3 lasers, ça sera déjà une meilleure estimation de la variabilité du bruit sur chaque domaine : on aura $\sigma(\text{domaine rouge})$, $\sigma(\text{domaine vert})$ et $\sigma(\text{domaine bleu})$.

Faut-il répéter la même mesure n fois afin d'estimer les variations entre une mesure et la suivante ?

Oui. Il faudrait le faire si on voulait avoir une vraie estimation de l'écart-type $\sigma(\lambda)$ du bruit qui est propre à chaque $\lambda$ (qui est une variable discrète). Par exemple, on mesure et mémorise $n$ spectres du pattern gris. On calcule les $n$ spectres du bruit $S_{1,bruit}(\lambda), S_{2,bruit}(\lambda),\ldots , S_{n,bruit}(\lambda)$.

Puis ensuite, pour chaque $\lambda$ du domaine spectral ($\lambda_1, \ldots, \lambda_{1024}$ si le CCD a 1024 pixels), on calcule un écart-type avec $n$ valeurs extraites des $n$ spectres.

Par exemple, pour $\sigma(\lambda_1)$ on va calculer l'écart-type de $S_{1,bruit}(\lambda_1), S_{2,bruit}(\lambda_1),\ldots , S_{n,bruit}(\lambda_1)$.

Pour $\sigma(\lambda_2)$ on va calculer l'écart-type de $S_{1,bruit}(\lambda_2), S_{2,bruit}(\lambda_2),\ldots , S_{n,bruit}(\lambda_2)$.

etc.

Pour estimer si on commence est être limite pour calculer $Y_n$, ça me semble un poil compliqué ... Donc, je me suis contenté de calculer un $\sigma$ unique sur l'ensemble des $\lambda_i$ d'un seul spectre ...

[Emmanuel Piat]

Une autre possibilité (qui n'est pas parfaite théoriquement parlant mais qui est déjà plus aboutie) consiste à considérer d'abord le spectre non corrigé :
$$\bar S_{n,grey}(\lambda)=\frac{S_{grey,brut}(\lambda)-S'_{noir}(\lambda)}{S_{grey,brut}(560)-S'_{noir}(560)}
$$
et à calculer l'écart-type $\sigma$ sur $\lambda$ du bruit du spectre non corrigé :
$$ \bar S_{bruit}(\lambda) = \bar S_{n,grey}(\lambda) - \bar S_{n,grey,filtré}(\lambda)
$$
Ce bruit devrait être plutôt proche d'un bruit uniforme sur $\lambda$. Ensuite, pour tenir compte de la correction $C(\lambda)$, on calcule les écarts-type (un pour chaque $\lambda$) :
$$ \sigma(\lambda) = C(\lambda) \times \sigma.
$$
Au lieu d'avoir une ligne horizontale, une aura une "courbe" qui tient compte de l'effet de la correction sur le bruit.

[Emmanuel Piat]

Si le spectro a une résolution numérique $\Delta \lambda = 2 \cdot \delta \lambda$, un pixel CCD du spectromètre correspond à l'intervalle de longueur d'onde $[\lambda - \delta \lambda, \lambda + \delta \lambda]$)

Les données brutes fournies par un spectro correspondent à une table où chaque ligne est par exemple de la forme xxxx yyyy zzzz :

• xxxx est un n° de pixel (par exemple entre 0 et 1023 pour une barrette CCD de 1024 pixels).
• yyyy est une longueur d'onde.
• zzzz est une valeur qui est proportionnelle à l'intensité spectrale détectée par le pixel (sa réso dépend du nombre du bits de l'ADC).

Il est essentiel que la correspondance entre xxxx et yyyy soit la plus juste possible, sinon les intensités spectrales seront décalées par rapport à la réalité, ce qui conduira à un calcul erroné des composantes colorimétriques X Y et Z.

L'ajustement de cette correspondance s'appelle la calibration des longueurs d'ondes (wavelength calibration). Tous les spectros vendus sont livrés précalibrés en longueur d'onde. Il est recommandé de la refaire tous les deux ans car elle est très sensible aux contraintes thermiques que subit le spectro. Ces contraintes ont un impact sur la structure du réseau de diffraction (diffraction grating) qui décompose la lumière ainsi que sur les positionnements et les orientations des différents éléments optiques (split, filtres, miroirs, ...) situés sur le chemin optique. Ces déformations structurelles induisent un décalage de la lumière décomposée sur la barette CCD et ce décalage n'est pas forcément uniforme.


https://wavelength-oe.com/fr/what-is-a-spectrometer/

Pour la mesure colorimétrique des projos lasers, la justesse de cette correspondance est encore plus critique car les primaires sont très étroites. Un glissement de 2 ou 3 pixels du spectre (généralement un pixel correspond à un $\Delta \lambda$ inférieur à 0.5 nm) conduit à des erreurs discernables sur (x,y). C'est pourquoi les spectros utilisés pour la métrologie radiométrique des lasers sont stabilisés thermiquement. Il est important que leur température d'utilisation corresponde à celle de leur wavelength calibration.

[Emmanuel Piat]

La correspondance entre pixel et longueur d'onde se fait en utilisant un polynôme de degré 3 qui compense la projection d'un réseau plat sur un détecteur plat sans créer des oscillations artificielles :
$$
\lambda(p) = a_0 + a_1 \cdot p + a_2 \cdot p^2 + a_3 \cdot p^3$$
avec $p$ le numéro de pixel à partir de zéro et :

• $a_0$ : l'ordonnée à l'origine (longueur d'onde de départ).
• $a_1$ : la résolution spectrale par pixel moyenne ($\Delta \lambda$" moyenné sur la barrette).
• $a_2, a_3$ : des termes de correction de la non-linéarité induite par le réseau de diffraction.

Si on veut faire la wavelength calibration soi-même, il faut pouvoir calculer ces coefficients. La bonne nouvelle, c'est que pour une fois on peut le faire facilement pour un coût modique.

[Emmanuel Piat]

On utilise une lampe Mercure-Argon (Hg-Ar) qui émet un spectre de raies à des longueurs d'ondes très précises et parfaitement connues. Le prix min en Chine pour ce type de lampe est d'env. 170€ avec les fdp :
https://fr.aliexpress.com/item/1005008518064287.html
https://fr.aliexpress.com/item/1005008530945638.html

Il faut bien prendre le modèle avec connecteur SMA905 (pour le relier à une fibre optique standard).

Voici la liste des principales raies de référence pour ce type de lampe :

Elément - (nm) - Intensité Relative - Intérêt pour la wavelength calibration

Hg 365,015 - Forte - Ancre UV : Pour caler le début du spectre.
Hg 404,656 - Moyenne - Utile pour la linéarité du bleu.
Hg 435,833 - Très Forte -Pivot Bleu : La plus proche du laser bleu (450 nm).
Hg 546,074 - Très Forte - Référence centrale : La raie la plus stable du mercure.
Hg 576,960 - Moyenne - Doublet jaune (souvent avec 579,06 nm).
Ar 696,543 - Forte - Début de la zone Argon pour le rouge.
Ar 706,722 - Moyenne - Calibration zone rouge.
Ar 738,393 - Moyenne - Calibration zone rouge.
Ar 763,511 - Forte - Excellente raie de calage NIR.
Ar 811,531 - Très Forte - Ancre Rouge : Pour caler la fin du spectre.

[Emmanuel Piat]

Comme l'illustre le snapshot au-dessus, la plupart des logiciels d'exploitation des spectro sont capables de calculer avec précision la longueur d'onde du pic de chaque raie en nm par une méthode d'interpolation. Néanmoins, pour calculer précisement les coeff du polynome, il est important de savoir à quelle fraction de pixel correspond ce pic. Soit le logiciel donne cette info, soit il faut la calculer. il y a plusieurs manière pour le faire. En voici une très simple qui part des pixels (valeur entière) et utilise un calcul de barycentre (méthode du centroïde) à partir du spectre normalisé $S_{n,Hg-Ar}(\lambda)$ (préférablement lissé pour enlever le bruit) pour trouver la fraction de pixel $p_{centroide}$ correspondant au pic :

$$p_{centroide} = \frac{\sum (I_i \cdot p_i)}{\sum I_i}$$
$I_i$ est l'intensité du pixel $p_i$ (valeur entière) situé autour du pixel du pic.

Exemple pour la raie verte du mercure à 546.074 nm :

1. On cherche le pixel entier le plus haut pour cette raie (ex: p = 1210).
2. On calcule la formule au-dessus en prenant $\pm$4 pixels autour du pic. On obtient alors par exemple la valeur 1210.34.
3. On a la correspondance : 546.074 <-> 1210.34
4. On recherche la correspondance pour tous les pics connus (ne pas hésiter à changer le temps d'intégration pour bien voir chaque pic. Ne pas oublier de refaire le dark à chaque fois)

Le code ci-dessous en Scilab effectue la partie 2.

Code : Tout sélectionner

function p_fine = find_centroid(spectre_norm, p_approx, largeur)
    // spectre_norm : le vecteur des intensités normalisées et lissées
    // p_approx    : l'indice entier du sommet du pic
    // largeur     : nombre de pixels à prendre autour du sommet (ex: 5)

    // Isolation de la fenêtre autour du pic
    indices = (p_approx - largeur) : (p_approx + largeur);
    intensites = spectre_norm(indices);

    // Calcul du centroïde (Centre de gravité)
    p_fine = sum(indices .* intensites) / sum(intensites);
endfunction

A la fin, on a une table de correspondance et il faut donc que le polynôme fit le plus possible à cette correspondance. Par exemple, pour la 1ère correspondance, il faut que :
$$
\lambda(1210.34) = 546.074 \approx a_0 + a_1 \cdot 1210.34 + a_2 \cdot 1210.34^2 + a_3 \cdot 1210.34^3
$$
Pour obtenir le fit, on procède par moindres carrés.

[Emmanuel Piat]

Une fois qu'on a déterminé le polynôme, il faut vérifier son efficacité en utilisant la méthode des résidus. Pour chaque vraie longueur d'onde de référence $\lambda_{vrai, i}$, on calcule la différence :
$$
R_i = \lambda_{vrai, i} - \lambda_{calculée, i}.
$$
Ensuite, on trace la courbe $R_i$ versus $\lambda_{vrai, i}$.

- Si les points sont éparpillés de manière aléatoire autour de zéro (bruit blanc), alors le polynôme de degré 3 capture parfaitement le fit sans aucune tendance marquée. L'erreur restante n'est que du bruit lié à la méthode utilisée pour identifier la valeur en pixel des pics (incertitude sur le fit centroïde).

- Si on voit apparaître une forme (typ. en "S" ou en "U"), cela signifie que le degré 3 est insuffisant pour représenter correctement le fit ou que l'une des raies a été mal identifiée (erreur de pixel) et fausse le fit.

- Si on voit un point aberrant (outlier) qui sort du bruit, il y a un problème de calcul de la valeurs en pixel d'un des pics.

On peut aussi calculer l'erreur RMS du fit en nm :
$$
RMSE = \sqrt{\frac{1}{N}\sum_{i=1}^N R_i^2}
$$
Il faut qu'elle soit bien inférieure à $\Delta \lambda$.

[Emmanuel Piat]

C'est pourquoi les spectros utilisés pour la métrologie radiométrique des lasers sont stabilisés thermiquement. Il est important que leur température d'utilisation corresponde à celle de leur wavelength calibration.

Évidement, les spectros de labo "pas chers" sont des modèles compacts qui ne sont pas stabilisés thermiquement. Par ailleurs, comme ils sont compacts, ils embarquent peu de masse (surtout les modèle dit "micro" qui sont vraiment hyper compacts) donc ils évoluent facilement en température. Pour les stabiliser thermiquement, je ne vois pas d'autre solution que de les poser sur un support thermostaté. Ca existe évidemment en matos de labo mais le prix va de cher à très cher ... J'ai un peu investigué la question et pour le moment le seul truc que j'ai trouvé à petit prix qui pourrait peut-être convenir c'est les tapis chauffants pour les semis ou les vivariums pour par exemple maintenir une température de 25°C :

Modèle pour semis avec une sonde de température :
https://www.amazon.fr/dp/B08GLPSLLS

Modèle pour vivarium (petit taille) :
https://www.amazon.fr/dp/B0B74PV5MB

En posant le spectro sur ce type de tapis, on devrait pouvoir le stabiliser en température (qui devra être celle qui correspond à toutes les calibrations).

[Emmanuel Piat]

On trouve des petits spectro portables avec affichage intégré. Ceux qui ont une réso de $\approx$11 nm sont dans la tranche 1500-2000€. Exemple :
https://www.la-bs.com/fr/art/se-c800_se ... -c-800.htm

Vu la taille du bestiau, il utilise forcément un chip optique tout intégré qui fait la fonction spectro. En cherchant un peu, on trouve vite chez les revendeurs d'électronique ;
https://fr.farnell.com/hamamatsu/c12666 ... dp/4228555

486€ HT

Les spécif du datasheet collent : réso typ. de 10-12 (max 15) nm (voir courbe). Barette CMOS de 256 pixels. Il y a un schéma sommaire d'interfaçage.

Il faut lui ajouter un conditionnement du signal analogique renvoyé par le chip, un micro-contrôleur avec ADC intégré et un périph. USB pour le piloter depuis un PC et récupérer la data ... C'est à la portée d'un électronicien amateur motivé qui aime jouer avec les µcontrôleurs ... Donc pour moins de 600 €, on a un spectro avec 10-15 nm de réso (convient pour un moniteur ou un projo à lampe ou pour mesurer la CCT d'une lampe QTH). Reste le pb de la calib radiométrique de ce type de chip. Comment fait Sekonic ?

[Emmanuel Piat]

Ce chip est livré avec un certificat de wavelength calibration via un polynôme d'ordre 5 qu'il faut intégrer ds le soft qui l'exploite. Pas de calib radiométrique en intensité.

L'évaluation board coute $950 (avec chip déporté non inclus).

EDIT : version avec chip inclus à 554 dollars :
https://shop.hamamatsu.com/collections/ ... ule-c13985

Un repo Github pour faire fonctionner la version un peu plus sensible qui descend sous 10 nm (C12880MA) avec un Raspery Pi :
https://github.com/icfaust/c12880maPi

Avec Arduino Uno : https://github.com/groupgets/c12666ma

[Emmanuel Piat]

Un doc technique intéressant qui donne bcp d'infos :
https://www.hamamatsu.com/content/dam/h ... c9003e.pdf

Hamamatsu dit que ses mini spectros sont très stables thermiquement au niveau de la correspondance pixel <-> longueur d'onde car il utilise des matériaux avec de faibles coeff. de dilatation thermique. On parle-là de spectros entre 3000 et 8000 dollars.

Les modèles qui ont en plus un contrôle en température maintiennent le détecteur à -20°C. Malgré cela le dark reste dépendant de la température ambiante.

[Emmanuel Piat]

La stabilité thermique est surtout pour les modèles dont le grating est en quartz, car ce matériau à un coeff de dilatation thermique extrêmement faible qui le rend quasi insensible à la température. Les gratings en résine (moins chers) qui travaillent en réflexion et pas en transmission sont moins performants sur ce point (voir tableau 2-2 p5).

[Emmanuel Piat]

Spectroradiomètre (calibré) chinois portatif qui devrait convenir pour la mesure CCT d'une lampe QTH :
https://fr.aliexpress.com/item/1005010749293377.html

[Emmanuel Piat]

Un autre qui mesure aussi (x,y) :
https://fr.aliexpress.com/item/1005007706711779.html

Il y en a plein d'autres. Ca pourrait être une piste pour aider à valider le modèle mathématique de la lampe QTH.

[Emmanuel Piat]

2nm de réso optique (0.2nm de réso numérique) pour 540€ :
https://fr.aliexpress.com/item/1005007300104582.html

[Emmanuel Piat]

C'est ce modèle-là qui est intéressant ds notre contexte (OHSP-350L) car il observe dans un angle de 2°. Il intègre aussi un pointeur laser :

https://www.hopoocolor.com/product/deta ... meter.html

2500 € ...

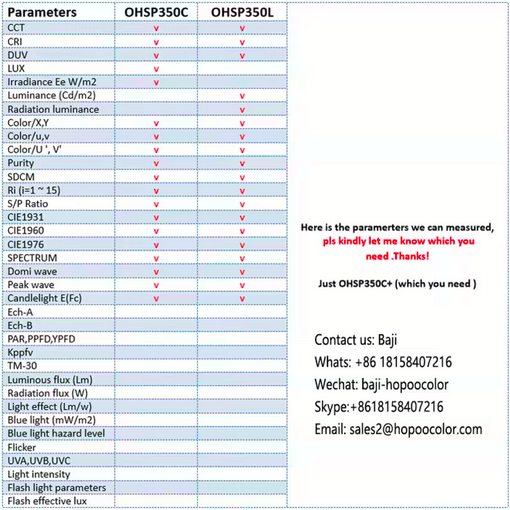

Différence entre la version à 540 € et celle-ci :

[Emmanuel Piat]

Au cas où il vous faudrait un décodage sur ce que fait chaque produit, c'est très simple.

La version OHSP350C à 540€ mesure un éclairement de surface en lux (unité photométrique "perceptuelle") qui est une irradiance en unité physique radiométrique (W/m²).

Imaginez qu'il y a un plan fictif situé juste devant le spectro et perpendiculaire à ce dernier. On cherche à savoir comment ce plan est éclairé par toutes les sources lumineuses localisées dans un demi-hémisphère devant le spectro (angle solide de 2 pi stéradians). Là ou ça devient un peu tricky, c'est qu'on suppose que l'éclairement du plan fictif est la résultante d'une loi particulière qu'on utilise pour normaliser cet éclairement. Cette loi s'appelle la correction cosinus : elle stipule que l'éclairement du plan fictif par un rayon lumineux incliné est relatif à l'éclairement induit par un rayon lumineux de même intensité mais perpendiculaire à ce plan. Ce ratio est donné par $cos(\theta)$ avec $\theta$ l'angle que fait ce rayon incliné avec la normale au plan. Par exemple, si la source qui émet ce rayon est à un angle $\theta = 60°$, son éclairement sera $cos(60°) = 0.5$ fois plus faible que si la même source était à un angle nul et donc émettait un rayon perpendiculaire au plan.

Du coup, il y a sur l'objectif du spectro un petit diffuseur (blanc translucide) qui simule très précisément cette loi. Donc si on a une source lumineuse située devant le spectro et qu'on tourne le spectro, on va voir l'éclairement en lux diminuer en suivant la loi cosinus ...

C'est une convention (propre à la notion d'éclairement de surface).

La version OHSP350L à 2500€ mesure la luminance en cd/m² (unité photométrique) qui est une radiance en unité radiométrique (W/sr/m²).

Pour un humain, en vidéoproj. la luminance correspond à la luminosité apparente de l'écran. C'est l'éclairement perçu par unité d'angle solide, c-à-d. par rapport à un cône "unitaire" de vision. Cela nécessite de connaître le cône de perception associé à l'objectif (2° dans ce modèle) afin d'en ternir compte dans le calcul de la luminance. A noter que si on recule le spectro de l'écran de proj en ayant un pattern de couleur qui continue de remplir totalement le cône de vision du spectro, la luminance ne changera pas. La luminance en cd/m² est indépendante de la distance de l'écran dans ce cas.

Du coup, pourquoi il y a une version qui coute 540€ et une autre qui coute 2500€ ? Il y a un (petit) objectif à la place du correcteur cosinus dans la version à 2500€. Le reste du hard est inchangé. En mettant un truc vraiment premium, on va dire que l'objectif coute 500€ (je suis large). Donc la version à 2500€ devrait couter au plus 1000€. Le reste, c'est de l'alignement sur le marché et de la marge ...

[Emmanuel Piat]

Je m'attendais à une question ...

Il semblerait qu'il y ait un nouveau modèle (il a pris du volume) :
https://fr.aliexpress.com/item/1005010411304086.html
https://fr.aliexpress.com/item/1005008342196182.html

[Pio2001]

Je m'attendais à une question ...

J'ai failli faire remarquer que j'obtenais un blanc différent sur mon reflex Canon avec un objectif zoom plein de lentilles et une focale fixe avec beaucoup moins de lentilles, et que donc, pour mesurer le spectre ils avaient peut-être utilisé un objectif cher.

Mais je me suis souvenu que l'appareil doit être intégralement calibré. Donc l'objectif, aussi infidèle soit-il, est inclus dans la calibration, et il n'a pas besoin d'être parfaitement transparent.

[Emmanuel Piat]

Oui. Il faut que l'objectif soit pris en compte par la calibration.

La question que j'attendais est : peut-on transformer l'OHSP350C en OHSP350L sans foirer la calib radiométrique de l'OHSP350C (donc pour prolonger ta remarque sans ajouter d'objectif ...) ?

La réponse est oui. On utilise pour ça un tube de collimation. Ca permet de transformer un luxmètre (ou irradiancemètre) en luminance mètre (ou radiancemètre). C'est le long tube qu'on voit sur la face avant de certains colorimètres pro. Le seul point d'attention, c'est que la surface interne du tube doit être idéalement parfaitement opaque. Donc il faut trouver un matériaux noir (ou un revêtement) qui absorbe vraiment bien la lumière. J'écrirai les math demain pour le calcul de la conversion.
