Re: Petit top LCR pour salon, et plus si affinité

Message par Dagda »

530 Hz c'est 648mm donc 1/2 de lambda on est à 324mm ...
https://www.youtube.com/@SoundPixelLab
La tolérance atteindra un tel niveau que les personnes intelligentes seront interdites de toutes réflexions pour ne pas offenser les imbéciles.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Et j'ai 262mm dans la plus grande longueur ....
Mais je vais revoir le remplissage.
Il me reste peu de dacron, mais j'ai encore de la métisse.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Bon, je suis allé faire les courses. Il me restait quelques lambeaux de métisse et 2-3 bouts de Dacron.
Là, je ne peux pas plus remplir !!!
Je posterai les mesures d'impédance tout à l'heure.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Voila les mesures après remplissage ...
J'ai du recouper l'évent de 10mm pour retomber sur le même accord !
Mesure Z 250704 zoom accord.jpg
Ensuite, l'ajout d'absorbant à bien linéarisé ma courbe, mais j'ai toujours exactement le même pic à 530Hz (que je n'ai pas HP seul), avec la même amplitude ... Plus je ne peut pas mettre, je dois encore rentrer le filtre ...
Mesure Z 250704 zoom damping.jpg
Je pense que ma base de travail est propre pour passer à la suite.
Mesure Z 250704.jpg
Il reste une toute petite inflexion à 10.5kHz, mais qui sera hors bande (croisement vers 3kHz)

Prochaine étape, le Champ Proche.
Fichiers joints
Mesure Z 250704.zip
(3.36 Mio) Téléchargé 12 fois
pvrx
34 dB
Messages : 89
Enregistré le : 21 mars 2024, 14:02

Re: Petit top LCR pour salon, et plus si affinité

Message par pvrx »

Bonjour à tous,
Juste un avis personnel : le matériau amortissant employé me paraît bien léger. J'ai quand même un doute sur son efficacité. Un signe qui ne trompe pas, d'ailleurs, c'est que la fréquence d'accord ne bouge pas d'un iota.
Personnellement, j'utilise préférentiellement de la laine de roche, ça fonctionne très bien.

Pascal
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Bonjour Pascal. L'accord n'a pas changé car j'ai raccourci l'évent de 10mm pour recoller (j'avais 5/6Hz d'écart avant). Le volume interne est très limité, c'est pour ça que j'ai pu mettre un peu d'épaisseur (2x45mm de métisse) que sur la largeur, et 2x20mm de dacron sur la hauteur. Il y a clairement une différence entre maintenant et enceinte vide.
ZWE avant.jpg
ZWE apres.jpg
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Voila le temps des mesures en champ proche.

Le résultat brut.
Mesure CP.jpg
La mesure de l'évent est dupliquée pour m'aligner sur le 5" dans la zone 30Hz/33Hz, puis sommée avec le 5".
Alignement évent.jpg
Je comprends mieux mon ressenti de grave (+5.5dB / magnifique plat de 120Hz à 2kHz !)...

Petit comparatif de la mesure de l'évent avant/après absorbant
CP Event Av-Ap.jpg

Très beau fractionnement à 6.3kHz, qui se voit par un léger pic de disto. Théoriquement, c'est filtrage à 2kHz, mais le tweeter ne va pas aimer ... On va travailler sur la zone 2.5kHz/3kHz.
Disto W.jpg
Je suis surpris par le gros creux à 11.1kHz sur le tweeter, que je n'ai pas eu à la première mesure
Comparatif CP T.jpg
Et rien de spécial sur la disto ...
Disto T.jpg
Globalement, en lissant à 1/6, on retrouve les courbes constructeur.

Vous en pensez quoi ?
Fichiers joints
Mesure CP 250705.zip
(5.72 Mio) Téléchargé 11 fois
Avatar du membre
Kro
Fondateur
Messages : 568
Enregistré le : 08 mars 2024, 17:05
Localisation : Isère (38)
Contact :

Re: Petit top LCR pour salon, et plus si affinité

Message par Kro »

L'accident sur le tweeter est probablement dû à de la diffraction à la jonction avec le cône.
Disparaît normalement avec un peu d'angle.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Ok, a confirmer aux mesures pour filtrage alors.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Je viens de revoir les vidéos de Dylan, le champ proche pour le tweeter et les distos aussi proche ne servent à rien ....
Avatar du membre
Kro
Fondateur
Messages : 568
Enregistré le : 08 mars 2024, 17:05
Localisation : Isère (38)
Contact :

Re: Petit top LCR pour salon, et plus si affinité

Message par Kro »

T'étais à combien de cm ?

Pour le tweeter 15cm c'est bien pour ça
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

3cm de la façade.
Avatar du membre
Dagda
Fondateur
Messages : 1312
Enregistré le : 08 mars 2024, 17:16
Localisation : Est parisien (94)
Contact :

Re: Petit top LCR pour salon, et plus si affinité

Message par Dagda »

L'accident à 530Hz sur l'impédance ne donne semble t'il rien sur la disto, c'est plutôt bon signe ;)

D.
https://www.youtube.com/@SoundPixelLab
La tolérance atteindra un tel niveau que les personnes intelligentes seront interdites de toutes réflexions pour ne pas offenser les imbéciles.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Est ce que ça pourrait venir de l'évent qui est un assemblage de morceaux scotché entre eux ?
Le HP a l'air n'a pas cette bosse.
pvrx
34 dB
Messages : 89
Enregistré le : 21 mars 2024, 14:02

Re: Petit top LCR pour salon, et plus si affinité

Message par pvrx »

Yes !
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

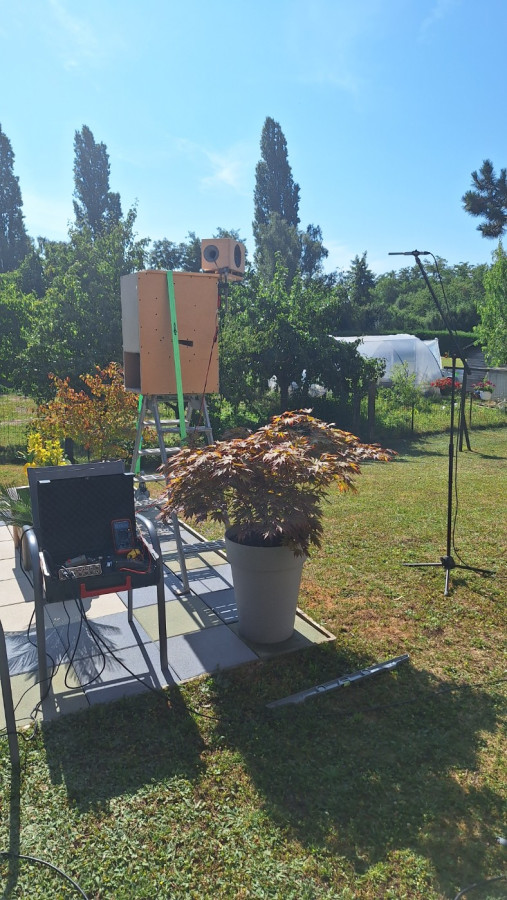

Mesures polaire faite !
J'espère que ce sera exploitable, les conditions de bruit n'était pas idéal, mais bon ...
Nico73
28 dB
Messages : 60
Enregistré le : 24 avr. 2024, 10:14

Re: Petit top LCR pour salon, et plus si affinité

Message par Nico73 »

Au top, vivement que tu nous fasses voir le résultat.

+
Nico
Avatar du membre
Kro
Fondateur
Messages : 568
Enregistré le : 08 mars 2024, 17:05
Localisation : Isère (38)
Contact :

Re: Petit top LCR pour salon, et plus si affinité

Message par Kro »

Ah le montage ! Tu as du bien t'amuser à tout mettre en place.
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Une petite demi-heure !
Avatar du membre
ASP68
67 dB
Messages : 149
Enregistré le : 17 mai 2024, 11:31
Localisation : Plus belle région de France, l'Alsace !

Re: Petit top LCR pour salon, et plus si affinité

Message par ASP68 »

Bon, résultats mitigé ...
Je ne vais pas détailler chaque courbe comparative, ça va être beaucoup trop long.

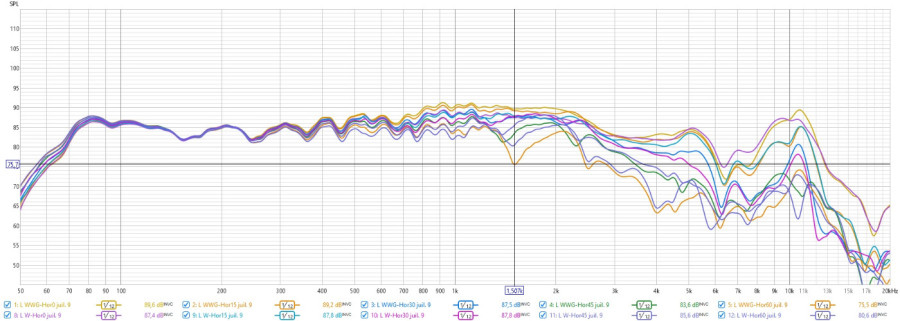

Pour le W, le WG n'apporte rien voir même dégrade la RF en fonction de l'angle (regain d'énergie entre 600 et 3kHz dans l'axe, puis creux marqué voir très marqué à 1.5kHz dès 45°, sans apporter un meilleur contrôle de la directivité ou du SPL.

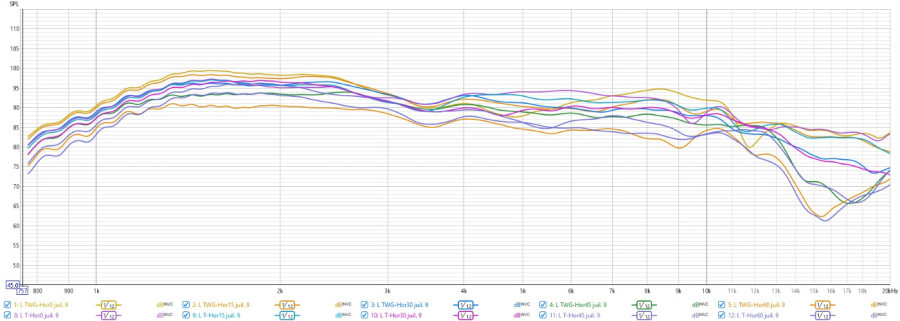

Pour le T, de 0 à 30°, la réponse est meilleur sans WG, mais entre 30° et 60°, le WG apporte beaucoup de linéarité. Après 60°, c'est kiff-kiff avec même une perte de SPL ...
Sur les images, j'ai volontairement enlevé les mesures à 75° et 90°, pour améliorer la lisibilité.
Le MDAT joint est complet.

L'intêret du WG sur le tweeter est claire, surtout entre 30° et 60°.
Dans dans mon cas d'usage, je me demande si je vais le mettre ...
Pour être tout à fait franc, je m'attendais à bien mieux avec le WG. Peut-être qu'une version beaucoup plus grande apporterait quelque chose, mais la ...
