Salle HC/Hifi de Jim

[JIM]

J'ouvre ce topic pour partager sur les évolutions en cours.
La salle sera détaillée un jour mais j'avais largement partagé la construction sur hcfr.

Il y a tout de même eu pas mal de petites évolutions et ça continue ce qui méritera une mise à plat.
Les photos ci-dessous ne sont pas à jour.

Dimensions de la salle
- 5,3m de large x 7,1m de long x 3,5m de hauteur moyenne avant isolation.
- 5m de large x 6,8m après isolation x 3m de hauteur moyenne après isolation (vrai boîte dans la boîte).
- 4,75m de large en moyenne x 5,7m en moyenne x 2,4m de hauteur moyenne après traitement acoustique (dents de scie, angles coupés) soit 27m² + accès SAS/local technique de 1m².
- Première rangée à 3,5m et seconde à 4,6m.
- Ecran 16/9 micro perforé de 3m de base.

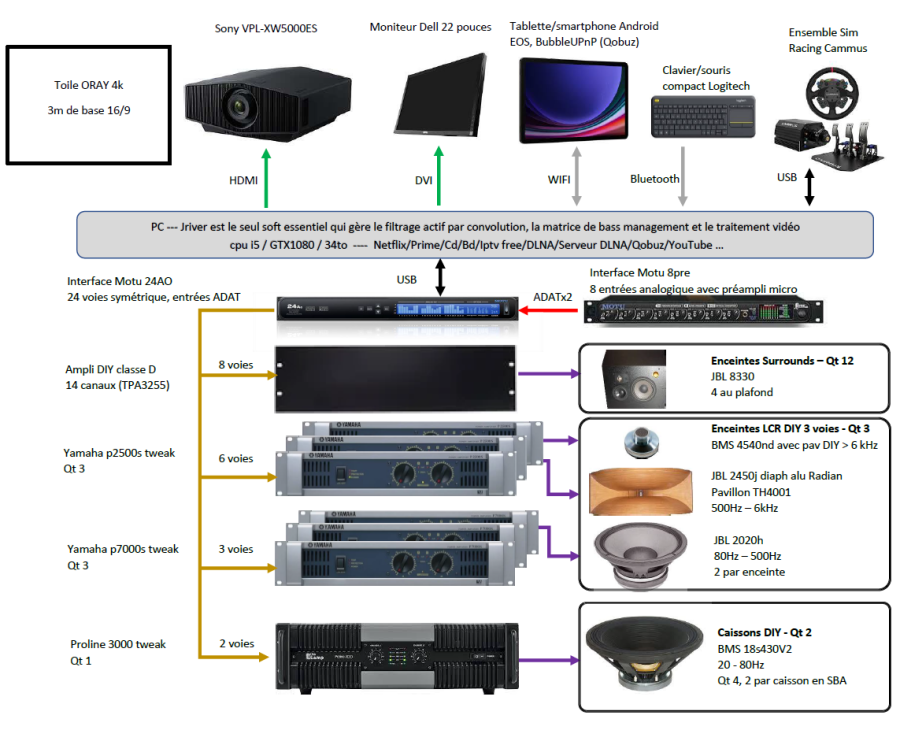

Matériel
Image : VP VPL-XW5000ES, toile Oray micro perforée 4k sur cadre bois DIY
Enceintes :3 x fronts DIY (3 voies MTM en filtrage actif avec 30cm JBL 2020h sur guide d'onde + compression JBL 2450j diaph Radian + pavillon fd-audio TH4001 + tweeter BMS 4540nd avec pav DIY), caissons DIY (4x BMS 18s430v2), surrounds 12x JBL8330
Amplification : 3x Yamaha P2500s tweak (Pavillons + tweeters en filtrage actif), 3x Yamaha P7000s (30cm des fronts en filtrage actif),1x Proline 3000 tweak pour les caissons, 1x ampli classe DIY à base de module TPA3255 pour amplifier les surrounds.
Source : PCHC (cpu i5 12400, cg Asus GeForce GTX 1080 STRIX 8go, SSD, 2x10to+4to interne + rack 10to), carte son Motu 24ao + motu 8 pre, Mediacenter Jriver V34.

[JIM]

Dans les modifications très récente, j'ai modifier le support des enceintes LR en les abaissants de 10cm.
Les enceintes touchaient l'ossature ce qui engendrait de légères résonnances, un peu dommage vu qu'il s'agit de supports découplés du sol avec des acoustipads.
J'ai retiré quelques tasseaux dans les niches qui gênaient et il n'y a plus de problème.
Et la, j'ai pris une petite claque sur la qualité du bas médium, notamment sur les effets stéréo qui se ressentent bien plus bas en fréquence qu'auparavant.

Ces caisses de bas médium en place depuis peu en charge close m'avaient donné l'envi d'essayer de passer les caissons en clos, ce qui est en place depuis quelques semaines. Au final, ça passe mais j'ai préféré revenir ce weekend à la charge bass reflex. Les évents ont été légèrement prolongés alors qu'ils avaient été réduis il y a peut être 2 ans.
Ces caissons ont vu au départ un seul 18lx60, divers accords puis un BMS 18s430, puis 2 avec et sans évent de diverses longueurs, bref, pas mal d'essais en tout genre.

En tout cas, c'est l'occasion de vous repartager une mesure toute fraiche lors du retours des caissons de la charge close à BR.
Mesure à la position d'écoute, REW attaque directement la carte son sans passer par le filtrage.
C'est donc la réponse brute des caissons.
J'ai ajusté le niveau pour avoir environ 100dB avec la charge close autours de 40Hz.
Comme vous pouvez le constater la réponse reste très amortie.

[JIM]

Le remplacement des pavillons de médium par des modèles de conception perso va être temporisé.

La moquette avait été remplacée sur la partie avant de la salle (modèle Caresse noire) et la partie arrière va également être remplacée courant juin.
C'est donc l'occasion de revoir le traitement de la partie arrière, les angles dont le pan coupé mesure 1,7m de côté.

La aussi, il y avait eu du changement notamment avec l'ajout de diffuseurs depuis plusieurs années.
Chaque angle reçoit également une enceinte surround 8330 qui n'a pas évoluée.

La, l'évolution souhaité n'est pas tellement acoustique mais je souhaite intégrer un peu de rangement, faciliter la connexion d'appareils externe et peut être un peu de déco (ça reste à affiner). Je ne m'interdit rien sur le plan acoustique mais je trouve trop hasardeux d'essayer des résonnateurs à membrane.
Mais c'est aussi l'occasion d'ajouter 2 caissons pour tester le DBA ce qui devrait limiter un peu plus le besoin de traitement dans le grave < 80Hz.

En //, j'attend des prix un peu plus doux pour remplacer la carte graphique du PCHC. Objectif jeu principalement mais permettra plus de latitude également pour le traitement vidéo.
Je recherche un p7000s en excellent état cosmétique (utilisation HC/Hifi) avec son cache de protection potard et le cache connectique arrière.

Voila pour le principal des news.

[Batman]

Superbe salle

[Kro]

Merci jim pour ton partage

[Didier]

Magnifique JIM. Merci pour le partage.

[CyrilA]

Ah oui superbe salle, super travail d'intégration ça fait envie!
Hate d'écouter ça un de ces quatre

[Lionel83]

Salut JIM,
Ta salle me fait toujours autant rêver , un peu de nostalgie aussi avec nos premiers échanges sur CINETIPS .....

[JIM]

Merci à tous.

Yes Lionnel, cinetips était un forum particulièrement intéressant avec la présence de Jean-Pierre Lafont et ces discussions passionnées avec Roland.
Bien dommage d'avoir perdu tous ces échanges. Ca remonte à quelques années maintenant.

2 BMS 18s430v2 supplémentaire ont été commandés pour la réalisation du DBA.

[Bartgign]

Quelle magnifique écoute, j'ai eu la chance d'y aller quelque fois.

Grand BRAVO pour tant de passion / COMPETENCES. Et tu continue à réfléchir, améliorer, tester.

[THXRD]

Pas perdus Jim ..
On a simplement changé d’endroit où échanger ..

[JIM]

Il ne manque plus que Jean-Pierre

[Indien]

Je l'ai invité mais sans succès pour l'instant...

[THXRD]

Trop de travail .. ( comme moî ..en pire )

[JIM]

La livraison des 2 BMS 18s430v2 a été super rapide (TLHP), tout juste 2 jours.
Y a plus qu'à.

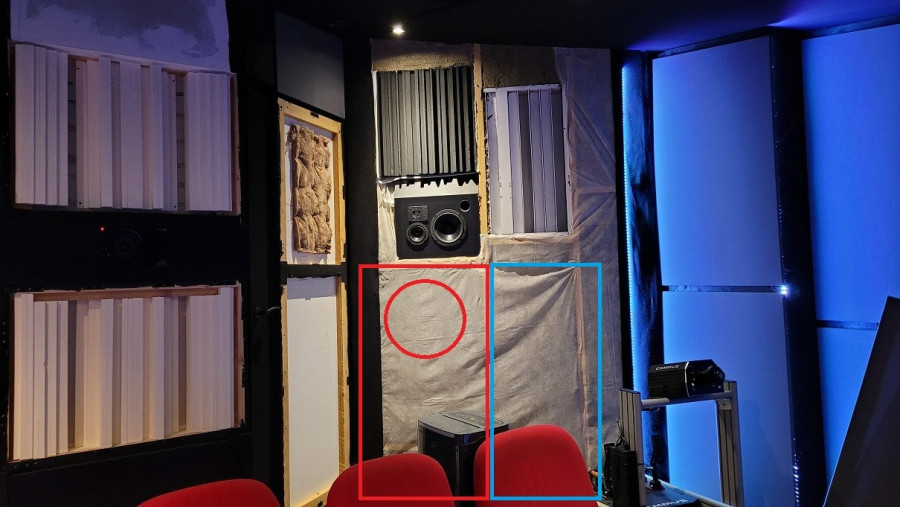

Voici une photo du traitement actuel et ce qui est envisagé.

A gauche de la photo, c'est la partie centrale arrière de la salle qui accueille le rack avec la fenêtre de projection.
Largement traité en diffusion.
Légèrement sur la droite avec le petit panneau de laine (que je compte supprimé), c'est la porte d'accès au rack, côté câblage.

Sur la partie réellement concernée par l'évolution, c'était initialement totalement absorbant avec des panneaux Rockplus de 100mm montés en membrane sur l'ossature. Par la suite, j'ai ajouté des diffuseurs que j'avais en stock.

Le caisson va prendre place sous l'enceinte surround.
A sa droite, il y aura une petite armoire de rangement. Vu que c'est l'arrière de la salle, que l'on rentre par l'arrière de la salle, je ne ferai pas de décoration et l'aspect restera identique.
Toute la partie haute sera traitée avec des diffuseurs maison à base de polystyrène extrudé.

J'ai commencé à tout démonter d'un côté, ce qui permettra de voir l'impact sur le comportement du SBA et faire les plans.
A suivre

[JIM]

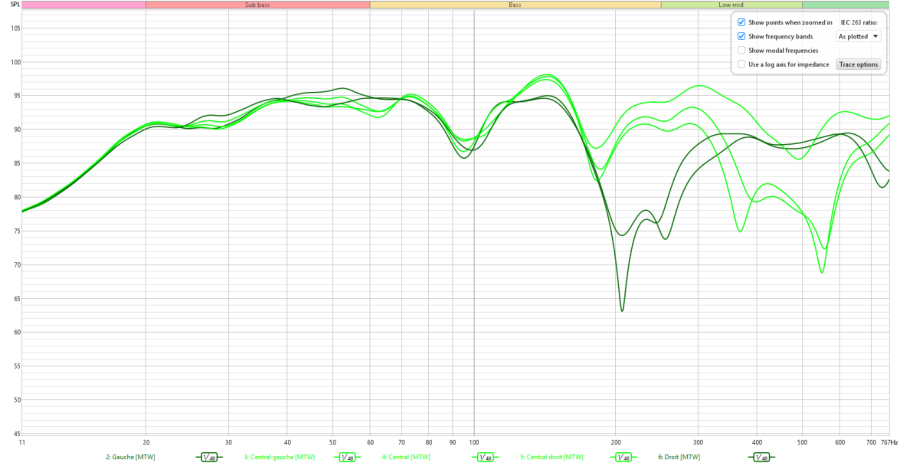

Verdict en ayant retiré la laine sur toute la partie basse du traitement arrière, uniquement sur la gauche.
Le but est de voir l'impact de l'asymétrie créée sur le SBA et la dégradation sur le temporel.

Concernant le SBA, j'ai mesuré sur la 1° rangée au niveau des 5 fauteuils.

On voit clairement que l'on perd en symétrie mais l'impact reste modéré. Les variations restent inférieure à 3dB sur toute la largeur. Moins de 2dB de variation sur les 3 fauteuils avant principaux. La dégradation est d'environ 1dB.
Sur l'aspect temporel, l'impact reste faible.

Cela confirme :
- la sensibilité du principe SBA/DBA à toute asymétrie dans la salle (position des portes, structure des murs, etc ...).
- Que dans mon cas, la perte d'une partie du traitement qui sera remplacée par un caisson et un peu de rangement ne dégradera pas le comportement temporel de la salle.

Pour rappel, SBA avec salle dans son état normal.
En vert foncé, 1° rangée aux positions les plus excentrées. En vert clair, 1° rangée, les 3 fauteuils principaux.
Courbes bleu, c'est la 2° rangée, ce qu'ai censé améliorer le DBA.


Même code couleur en supprimant le traitement arrière uniquement sur le côté gauche.
