Bonjour Jim,
pardon, personne n'est parfait, moi le 1er.
la pièce est vide et les quadrillages et trames existent. J'ai un peu de travail de mise en forme pour soigner la présentation et le pousse tout ça

La conclusion provisoire permet de voir que dans les petits volumes, on ne dispose que d’espaces restreins (1 à 2 m3) pour réaliser un traitement des ventres repérés et ce, à des endroits précis de l’espace qui ne s’y prêtent pas vraiment. L’un d’eux par exemple (46Hz au sol) est juste à l’emplaceme...

Ici je suspecte une poutre béton qui soutient le plafond hourdis et qui descend à la hauteur du tissu tendu. Elle ferait + de 50cm de hauteur pour 20cm de large (je n’ai pu que « l’entrevoir » derrière le tissu tendu lors des mesures) Voici donc une salle qui sera difficile à traiter, dans laquelle ...

La différence intervient à partir de 45/46 Hz et empirera avec la montée en fréquences 46 Hz au sol Comparaison 46Hz au sol.jpg elle apparait nettement au vu des ventres entre sol et plafond, c’est carrément l’image inverse. 46Hz au plafond Comparaison 46Hz au plafond.jpg Ici je suspecte une poutre ...

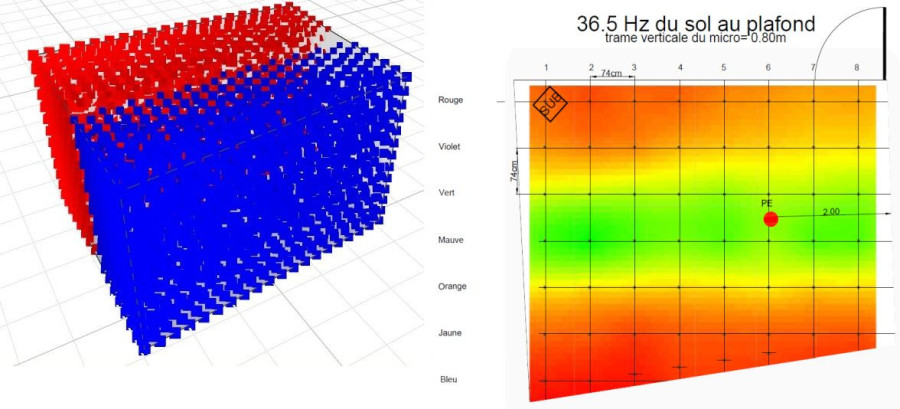

Puis 36.5 Hz du sol au plafond, là aussi théorie et réalité se suivent

Pour présenter les mesures, j’ai retenu les premiers modes dans le spectre audible. On y remarquera que l’écart entre théorie et réalité augmente avec la fréquence. Notamment là où l’on devrait trouver de l’homogénéité (en théorie), c’est plutôt la dispersion qui se fait jour. Les images RoomMap ont...

Bonjour à tous, voici donc la nouvelle pièce mesurée. Elle est plus petite que la précédente, mais les problèmes y sont plus grands. Vous pourrez y voir que la théorie s’éloigne de la réalité C’est une pièce de 29m² avec une seule et unique ouverture, la porte d’accès. Les murs ne sont pas parallèle...

Il existe dans RoomMap une commande « normalize range for SPL frequency » qui permet d’étirer (comme un élastique) la mesure jusqu’aux extrémes de la puissance sonore, du plus petit niveau au plus haut (à la fréquence donnée). Ce qui a pour effet d’exagérer les contrastes au point de mettre en évide...

Je rebondis sur vos propos auxquels j’adhère : SBA/DBA étant mon but.
Pour parfaire la démonstration. Ce logiciel présente une échelle, rapprochant les valeurs avec leur couleur de visualisation. Voici pour le cas étudié la pleine échelle I

Bonjour Elgrosso, L’inverse n’est pas parfaitement symétrique, le calculateur qrdude est très bien fait pour générer un droit et son inverse https://www.subwoofer-builder.com/qrdude.htm La lecture de la page complète est également enrichissante (via le traducteur Google et un peu d’interprétation :w...

Bonjour Elgrosso, Bien le mur de diffuseurs ! Pour tester j’en mettrai la moitié en vertical, la moitié en horizontal. L’ensemble ferait un diffuseur 2D. L’empilement de mdf fut un temps dans mes projets. Puis lors des premiers essais j’ai utilisé des tasseaux rabotés dans lesquels je faisais les ra...

Bonjour Messieurs, merci vos réponses enrichissantes, Jim et Moonfly font à peu près la même remarque (respectivement): _ « La cartographie en 3 dimensions donne un état des lieux complet et relativement précis (dépendant de l'espacement) » _ « faire des mesures tous les 50cm » A l’époque, avant d’a...

Merci Messieurs pour vos encouragements, @Indien. Il s’agit là d’une salle qui n’est pas un HC mais comporte plusieurs rangées de sièges comme un HC. Elle était une salle de projection autrefois (avec son local pour le projecteur, son écran), elle a opportunément été dédiée à l’écoute par son propri...

A présent comment en vérifier la véracité ? Le 1er constat vint un jour par hasard lors des 1éres expériences (pas dans cette salle) où j’avais au PE un trou à 192Hz qui n’était pas alors, ma première préoccupation. Introduisant dans la pièce 4 caissons accordés autour de la fréquence de 64Hz pour t...

36.5Hz le rouge s’intensifie 56.5Hz

Afin d’être explicite, j’ai inséré au plan de la salle, les images 2D des mesures et monté le tout en quelques vues assez parlantes je l’espère. Il est important de dire que cette intégration d’images 2D n’est pas obligatoire, elle est ici justifiée pour clarifier la démonstration. Toutes ces vues r...

Un passage par le site amroc (dans lequel l’on crée un plan personnalisé pour 6€), donne une idée des modes attendus dans cette salle https://amcoustics.com/tools/amroc Il faut une petite prise en main pour y reproduire la pièce dans ses détails et recoins mais le résultat n’en sera que plus proche ...

Pour la méthode, il faut tout d’abord réaliser un plan (ou croquis) de la salle, pour pouvoir ensuite calculer un quadrillage à l’intérieur. Ce quadrillage sera ensuite matérialisé au sol par des gommettes (de couleurs différentes) qui permettront le positionnement du micro. Ce micro sera Idéalement...

C’est sans doute cette multitude de mesures et leur mise en œuvre qui doit en rebuter plus d’un. L’unité est la centaine, ce qui peut prendre la journée pour une pièce avoisinant les 30m². C’est là que les pro ne peuvent concevoir de passer autant de temps pour ce faire. Au prix de l’heure chargée, ...

Bonjour à tous Voici une méthode qui si elle est appliquée avec soin pourrait apporter quelques éclairages sur l’état des lieux d’une petite pièce d’écoute dans son régime modal. Il s’agit du logiciel RoomMap Mais tous les avis contradictoires sont les bienvenus car une méthode pour être bien éprouv...
