Voici un projet de bibliothèque avec un hp passif.
A force de sous-marin sur les forums et aidé d'IA, j'ai entrepris de réaliser de nouvelles enceintes. L'IA m'a permis d’acquérir de nouvelles connaissances et surtout infatigable pour répondre aux questions même à 3h du mat. C'est un outil pratique mais faillible.

Présentation générale
Ce projet propose une enceinte compacte hautes performances adaptée monitoring, mastering ou écoute HiFi analytique.
Le coffret est conçu autour de deux haut-parleurs SB Acoustics :
• Woofer SB15NRX2C30-4 5”
• Tweeter ring radiator SB29RDAC-C000-4
Le système comprend un radiateur passif SB15SFCR-00 ovale pour étendre efficacement le bas-médium/grave.

Dimensions et conception mécanique
• Coffret en MDF 19 mm
• Face avant : 370 × 180 mm (H×L)
• Face arrière (radiateur passif ovale) : 264 × 153 mm, découpe racetrack 113 × 220 mm intérieur
• Profondeur prévue : 230 mm
• Construction rigide avec renforts internes

Le filtre

sb29 et pr ovale var4 XO-schema-4.png (20.12 Kio) Vu 208 fois

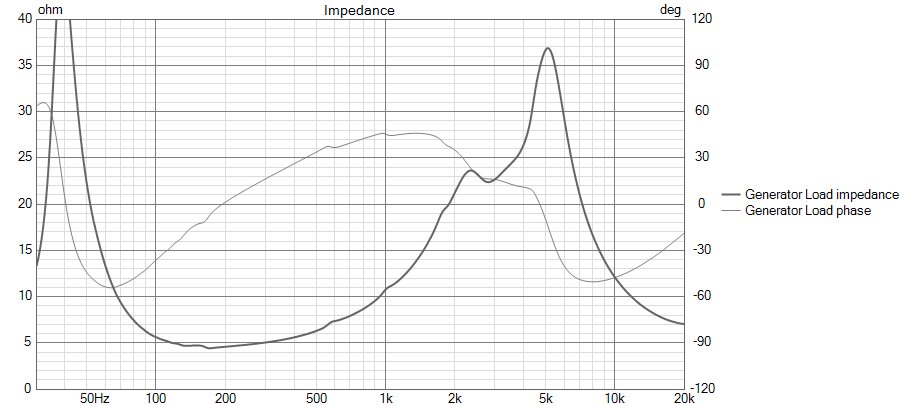

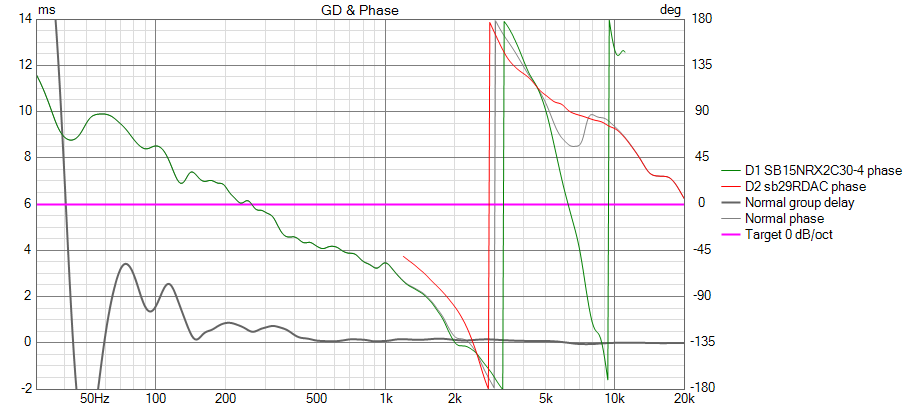

Résultats

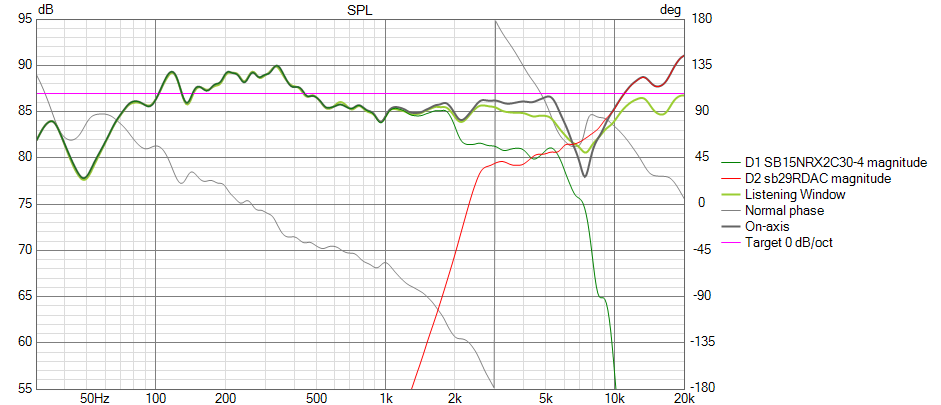

sb29 et pr ovale var4 CTA-2034.png (54.73 Kio) Vu 208 fois

Je ne parviens pas à limité l'accident à 7500Hz.
Comment faire ?
Autres questions, pourquoi les réalisations diy avec des passifs sont rares ?

[Dagda]

Salut

On ne voit pas les images.
Tu peux les héberger directement sur le forum ?

Autres questions, pourquoi les réalisations diy avec des passifs sont rares ?

Voir la vidéo sur les évents sur la chaine Youtube.
En vrac, niveau de grave plus faible qu'un évent classique, prix du passif, mauvaise image ?

D.

[Olmy]

Je viens d'éditer mon message.
Est ce visible maintenant ?

[Dagda]

Oui on les voit bien

Tu pourrais nous transmettre un Zip avec les fichiers mdat bruts (RF et impédance)?
Là de prime abord je dirais que le tweeter est trop atténué et que les pentes de filtrages électrique sont trop forte avec un mauvais chevauchement.

D.

[Olmy]

La simulation se base sur les courbes constructeur. Pas de matériel pour faire les mesures pour l'instant.
je n'ai rien commandé, je simule le projet pour valider la théorie.

[Dagda]

Ok.

Alors il y a quelques bricoles à considérer.

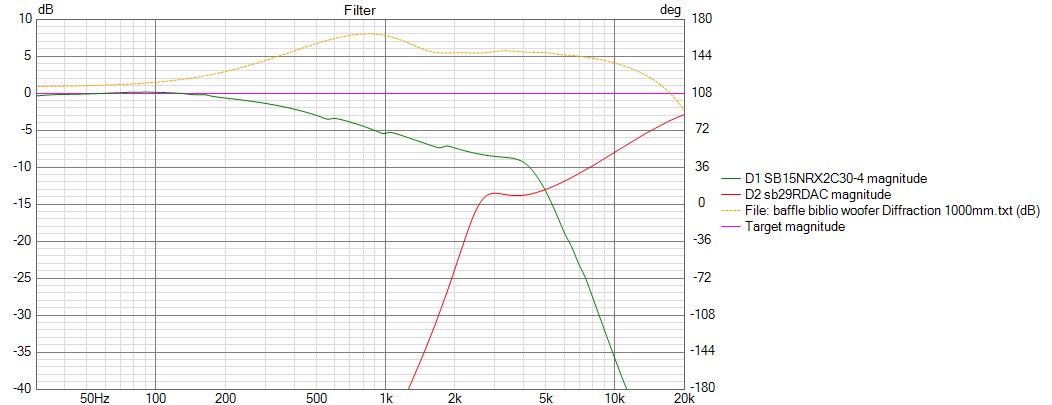

En premier, l'effet de baffle n'est pas prit en compte dans ta simulation. Le niveau sous les 500 / 700 Hz n'est donc pas bon.
Ensuite les courbes constructeurs sont généralement faite sur baffle normalisé (grande taille) ... ce n'est pas représentatif de ta réalité (avec ton enceinte).

Tu peux envoyer les fichiers Vituix du coup ?

D.

[Olmy]

Voici le fichier, le R3 est le plus abouti pour l'instant (le tweeter est en polarité inversé).


https://drive.google.com/file/d/1C23a9w ... sp=sharing

[Dagda]

J'ai regardé vite fait.
Alors en soit ils ne devraient pas être trop compliqués à filtré.
Mais avec les courbes constructeurs ce n'est pas simple, il manque des informations.

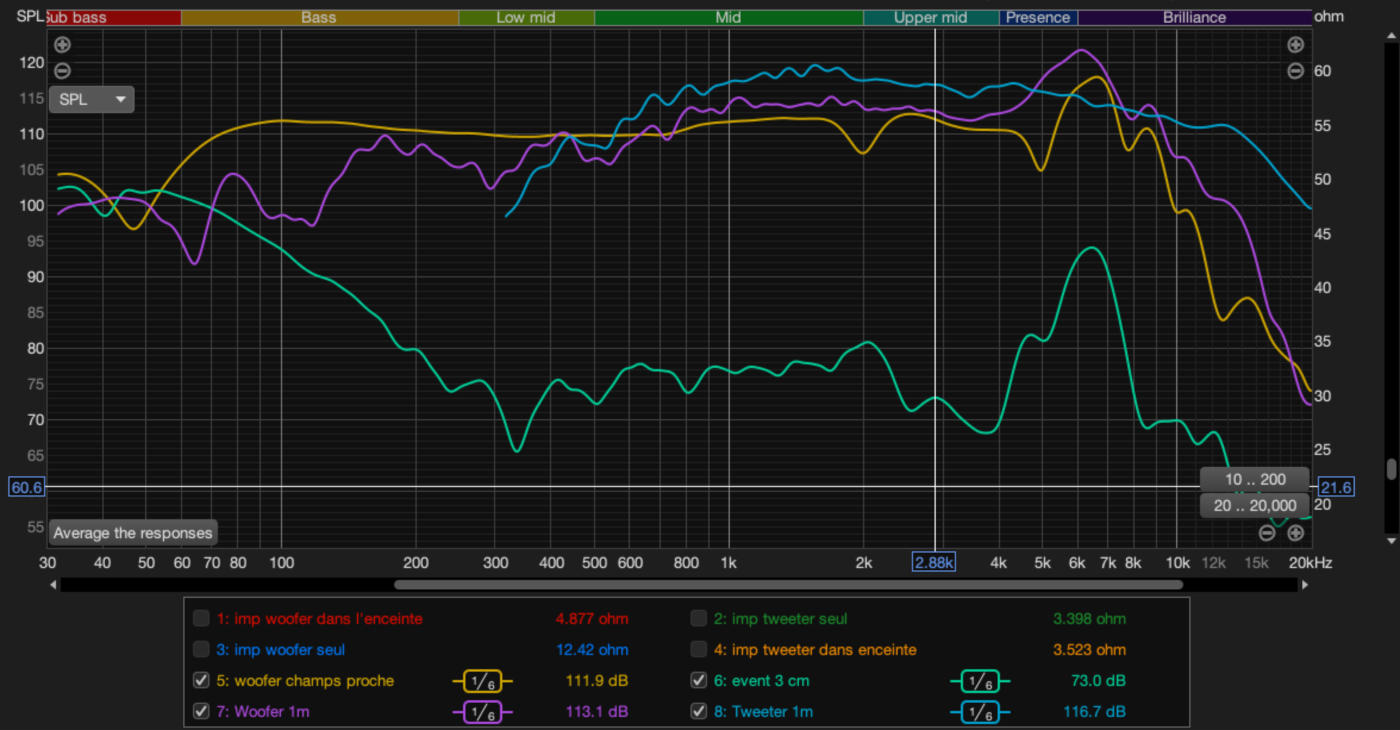

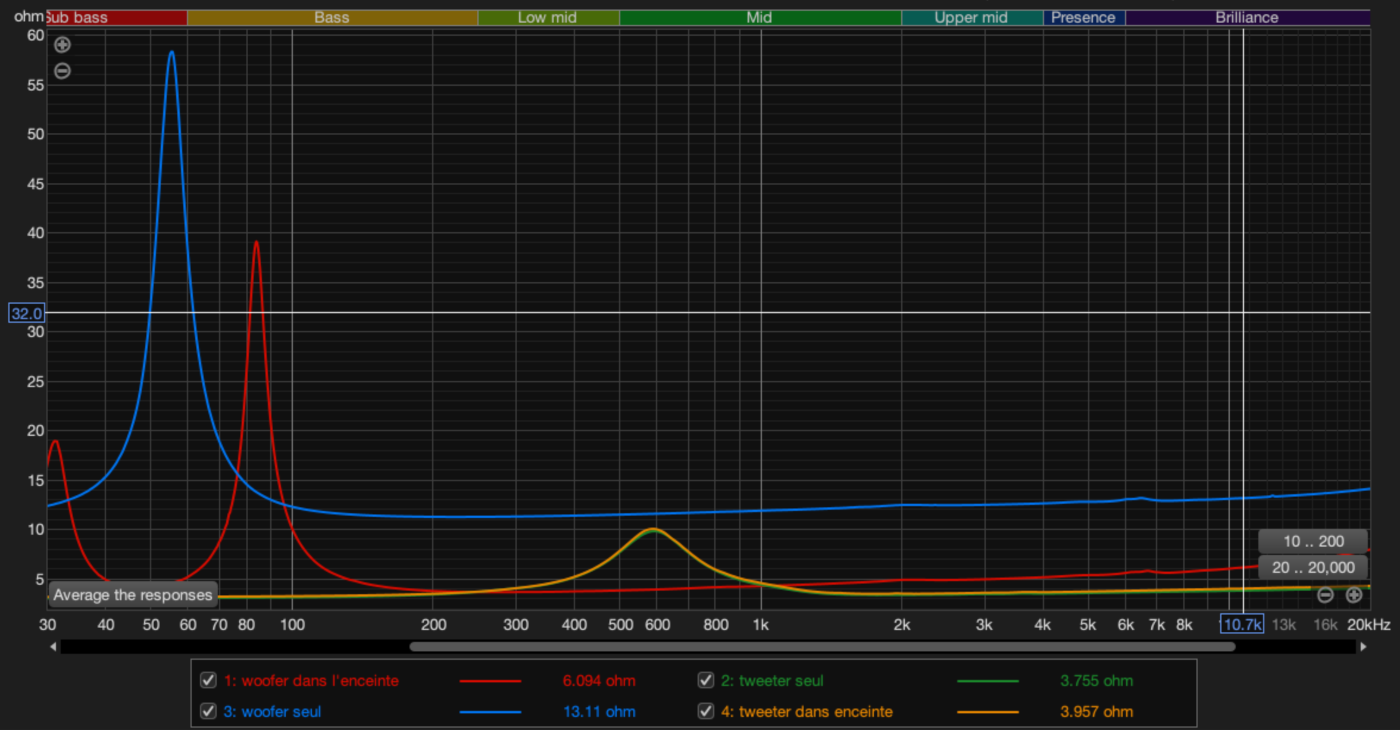

Il va falloir les courbes de l'enceinte pour vraiment finaliser le filtre.
