Oui tu as raison.
Si tu utilises la sortie casque de ta carte son, il te faut une résistance de 100 Ohms pour le montage.
Mais dans la phase de calibration de REW en trois étapes, tu as une calibration à vide, une calibration en court-circuit et une calibration avec une résistance donc la valeur est connue et autour de 100 Ohms également.

D.

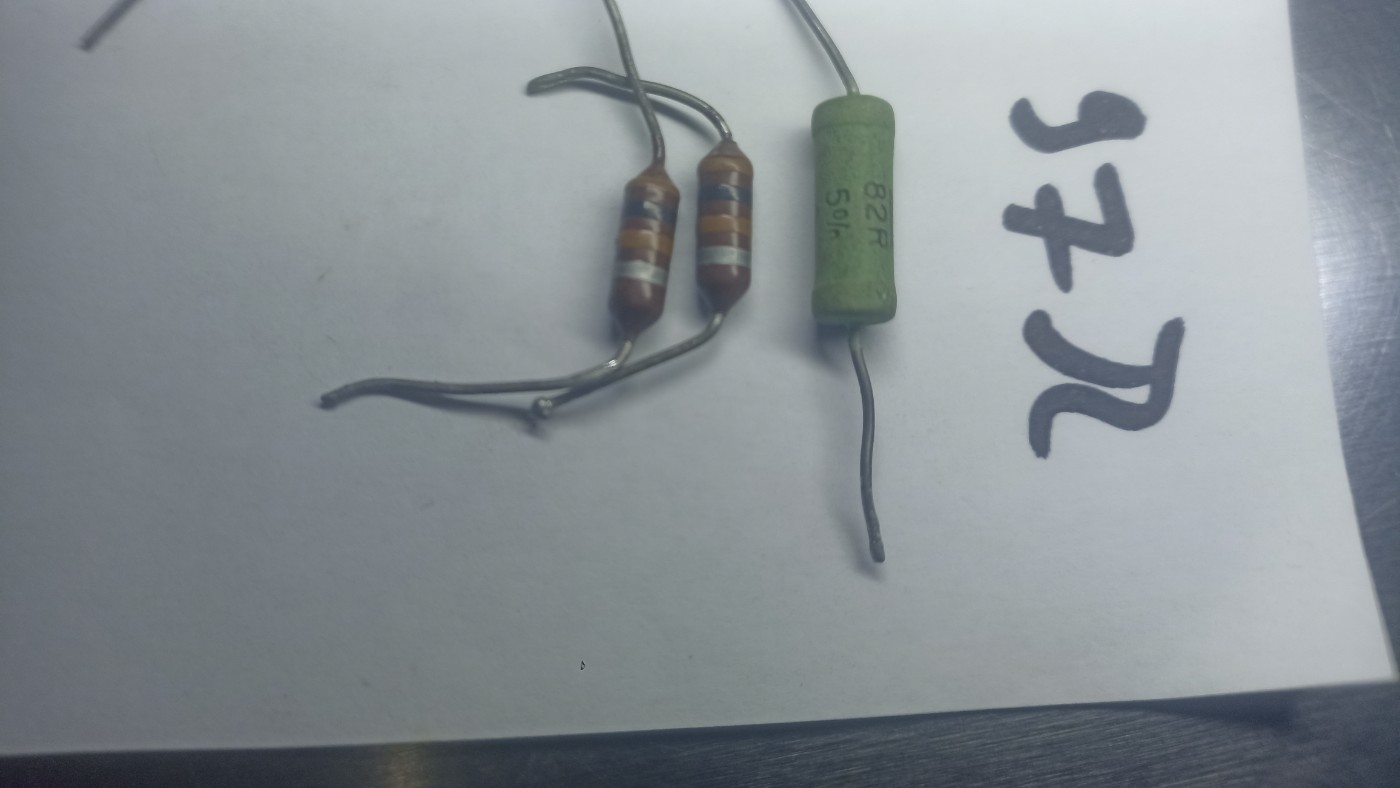

J'en ai trois qui sont à un peu plus de 97ohms mais c'est des tolerences 10% pour les petites marron et une censé faire 82ohms a 5% ( la verte )
Sinon des propres 68ohms a 5% sur la photo à gauche et les vertes a 82 ohms 5% . Par contre aucune idée des watts que ça encaisse.

La tolérance n'est là que pour la fabrication.
Quand on dit 100 ohms à 10%, on considère que la résistance est bonne quand elle est comprise entre 90 et 110 Ohms.

Si tu la mesures et que tu trouves 97 Ohms, c'est ok.
Il faut juste que tu renseignes cette valeur dans REW

D.

Vous m'avez suffisamment motivé pour que je m'y colle mais qu'est ce que c'est long, je le terminerais peut etre demain.

Ça y est j'ai un compas.
Maintenant faire une mesure avant et après incrustation des tweeter pour comprendre ce qu'il se passe.

Beau boulot, ça fait un bel outil pour un prix raisonnable.

Nickel ça !

https://www.leboncoin.fr/ad/bricolage/3245424290

Pas mal comme systeme aussi à partir d'un certain diamètre

Super ça avance ici c'est top !

Kro a écrit : ↑20 août 2026, 16:07 Super ça avance ici c'est top !

Oui merci, j'essaye de m'y tenir puis avec de l'aide c'est tout de suite plus motivant. Je suis en train de faire les derniers câbles pour les mesures et je bute sur le montage pour la mesure d'impédances. Question: Les fils rouges et bleu sont câblés sur les bornes T et 2 du TRS ?? et le noir sur S ?

Oui.
De toute façon tu peux changer l'affectation de la sortie dans REW au besoin

D.

Alors nous sommes prêt. Juste le câble jack rca qui est mono côté jack mais je ne comprends pas ce que ça va changer de le mettre en stéréo...
Question: est ce que ça pose pb de mettre la carte son au bout de 10m de rallonge USB ? Mon laptop est trop faible, obligé de faire avec le fixe.

DIYUSER a écrit : ↑20 août 2026, 18:56 Alors nous sommes prêt. Juste le câble jack rca qui est mono côté jack mais je ne comprends pas ce que ça va changer de le mettre en stéréo...

Normalement pas de soucis

DIYUSER a écrit : ↑20 août 2026, 18:56Question: est ce que ça pose pb de mettre la carte son au bout de 10m de rallonge USB ? Mon laptop est trop faible, oublier de faire avec le fixe.

À tester mais souvent un grand câble USB va générer des pertes de synchro, donc des pertes de son ici.
Mais c'est quitte ou double... Au pire ça ne marche pas, il n'y a pas de risques en dehors d'un gros plop bourrin mais je doute.

D.

pour la longueur des câbles usb
https://www.anker.com/fr/blogs/cable-ch ... max-length

[PB réglé]Premier essai premières galères. Quand je fais le calibrage de la carte avec l'entrée XLR et la sortie gauche, j'ai un message d'erreur qui apparait me disant qu'il y a trop de différences de Db et quand j'essaye de faire avec la sortie de droite, impossible de me caler sur -10db, le niveau monte d'un coup et me plombe l'étalonnage avec message erreur(3em image)

Résultat calibration avec la sortie gauche: La courbe qui en résulte: Erreur pendant la calibration avec la sortie droite: Je précise que la rallonge de 10m n'est pas utilisé ici mais juste le petit câble pour relier la carte son au pc USB c vers usb. Tous les voyants sont éteins(inst, air .. )sauf direct mounitor.

l'usb au dela de 3m c'est souvent compliqué. En général il faut une rallonge active mais comme dit Dagda, ça vaut le coup d'essayer comme ça d'abord.

ok le premier problème s'est réglé en désactivant Direct monitor, la calibration est normale. Par contre quand je clique sur mesure pour la première fois j'ai le message de SPL meter non calibré, je me dit que c'est la partie à faire au sonomètre que je n'ai pas. Mais je peux cliquer sur passer cette étape...
[PB réglé]Et dans la foulé lors de la calibration de mon câblage de mesure, il y a un problème avec une entrée qui est seulement mono si je comprends bien, donc c'est peut être la que ma Scarlett solo arrive au bout de ces limites et qu'il faut acheter un Di2. Ou bien un pb de config dans REW, je ne sais pas.
J'ai réussi à passé le problème ci dessus en configurant une sortie 2 sur REW (je suppose) mais nouveau problème lors de première étape de calibration du montage avec sweep de 1M.
La courbe générée qui n'est pas plate Bon une fois les étapes passés j'ai mesuré quelques composants puis mon enceinte gauche

Enceinte gauche mesurée complète, courbe à deux bosses seulement ????

Regarde la vidéo pour les réglages à faire lorsque tu mesures l'impédance.
Il faut que des entrées soient exactement au même niveau quand tu n'a rien de connecté sur les pinces

DIYUSER a écrit : ↑21 août 2026, 14:07Enceinte gauche mesurée complète, courbe à deux bosses seulement ????

Oui, normal, c'est un BR.
On voit une petite bosse à 2k qui doit être au niveau du filtre.

D.

Dagda a écrit : ↑21 août 2026, 20:02 Regarde la vidéo pour les réglages à faire lorsque tu mesures l'impédance.
Il faut que des entrées soient exactement au même niveau quand tu n'a rien de connecté sur les pinces

Oui j'ai suivi scrupuleusement la méthode et d'ailleurs je n'ai pas compris pourquoi il fallait refaire une calibration de la carte son après avoir réglé ces deux niveaux identiques alors que j'avais fait un calibrage de la carte seule au début. Quel calibrage va être chargé au démarrage pour les prochaines mesures ou plutôt quel calibrage dois je charger, je me noie.

La suite donc c'est ça si j'ai bien suivi : https://www.justdiyit.com/documents/202 ... intes.pdf/

La seconde calibration de la carte n'est pas forcément nécessaire.
Ca permet juste d'avoir une calibration pile poil sur le bon niveau pour cette mesure ...

D.
