Projet enceintes HIFI 100% DAI qui à mal tourné.

[Dagda]

Oui tu as raison.
Si tu utilises la sortie casque de ta carte son, il te faut une résistance de 100 Ohms pour le montage.
Mais dans la phase de calibration de REW en trois étapes, tu as une calibration à vide, une calibration en court-circuit et une calibration avec une résistance donc la valeur est connue et autour de 100 Ohms également.

D.

[DIYUSER]

J'en ai trois qui sont à un peu plus de 97ohms mais c'est des tolerences 10% pour les petites marron et une censé faire 82ohms a 5% ( la verte )

Sinon des propres 68ohms a 5% sur la photo à gauche et les vertes a 82 ohms 5% . Par contre aucune idée des watts que ça encaisse.

[Dagda]

La tolérance n'est là que pour la fabrication.
Quand on dit 100 ohms à 10%, on considère que la résistance est bonne quand elle est comprise entre 90 et 110 Ohms.

Si tu la mesures et que tu trouves 97 Ohms, c'est ok.
Il faut juste que tu renseignes cette valeur dans REW

D.

[DIYUSER]

Vous m'avez suffisamment motivé pour que je m'y colle mais qu'est ce que c'est long, je le terminerais peut etre demain.

[DIYUSER]

Ça y est j'ai un compas.

Maintenant faire une mesure avant et après incrustation des tweeter pour comprendre ce qu'il se passe.

[Aspicon]

Beau boulot, ça fait un bel outil pour un prix raisonnable.

[Dagda]

Nickel ça !

[DIYUSER]

https://www.leboncoin.fr/ad/bricolage/3245424290

Pas mal comme systeme aussi à partir d'un certain diamètre

[Kro]

Super ça avance ici c'est top !

[DIYUSER]

Super ça avance ici c'est top !

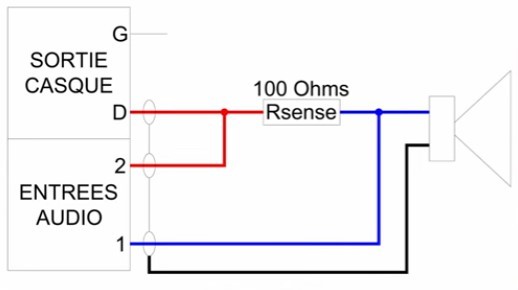

Oui merci, j'essaye de m'y tenir puis avec de l'aide c'est tout de suite plus motivant. Je suis en train de faire les derniers câbles pour les mesures et je bute sur le montage pour la mesure d'impédances. Question: Les fils rouges et bleu sont câblés sur les bornes T et 2 du TRS ?? et le noir sur S ?

Schéma montage imp.jpg (16.02 Kio) Vu 69 fois

[Dagda]

Oui.
De toute façon tu peux changer l'affectation de la sortie dans REW au besoin

D.

[DIYUSER]

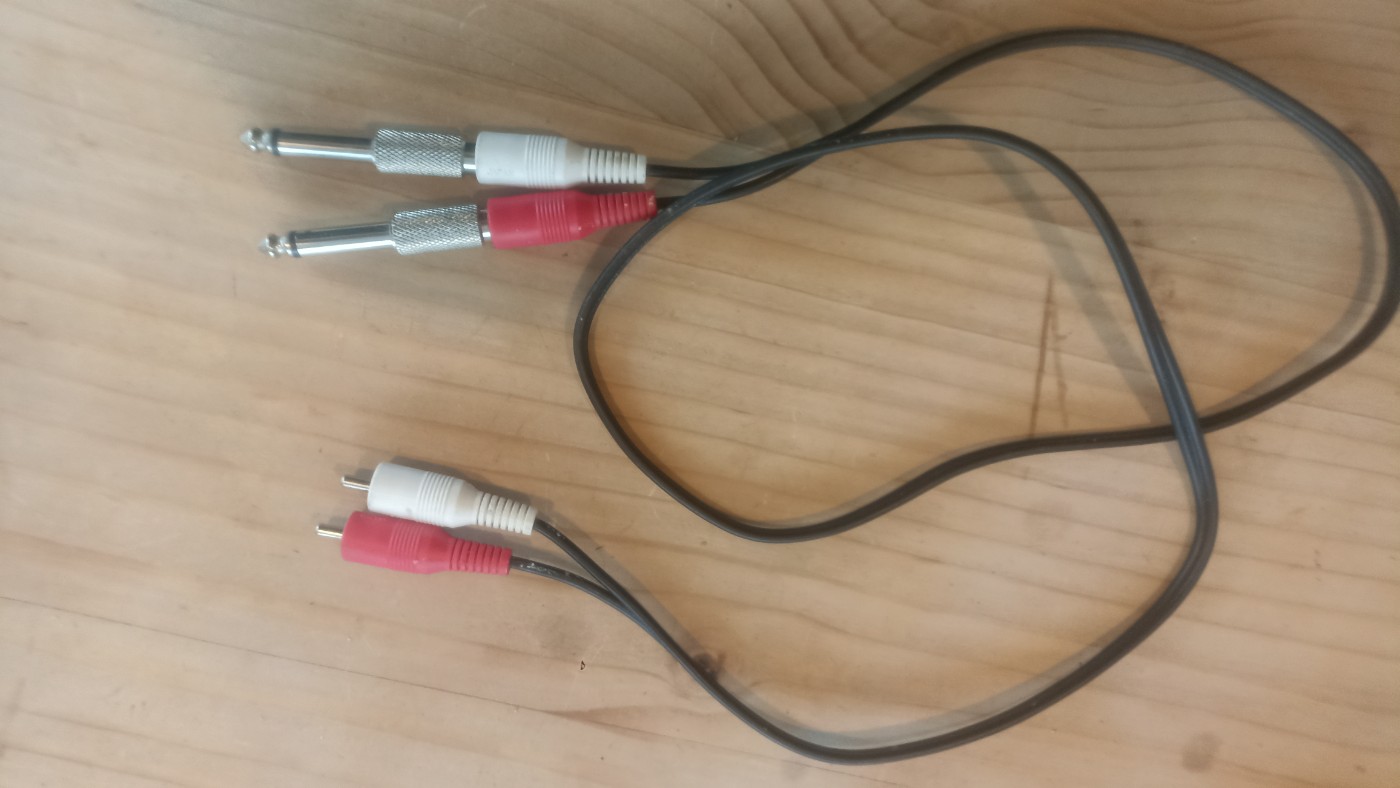

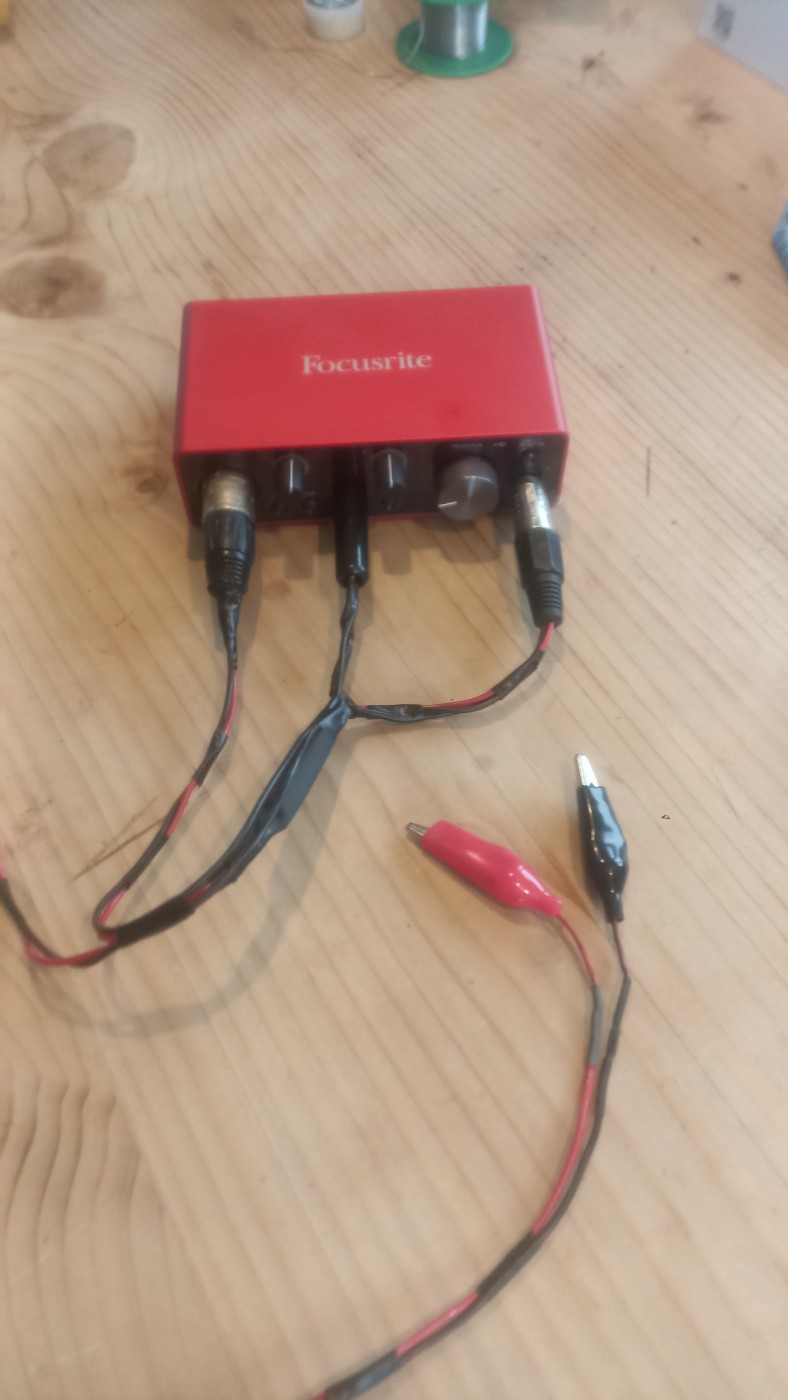

Alors nous sommes prêt. Juste le câble jack rca qui est mono côté jack mais je ne comprends pas ce que ça va changer de le mettre en stéréo...

Question: est ce que ça pose pb de mettre la carte son au bout de 10m de rallonge USB ? Mon laptop est trop faible, oublier de faire avec le fixe.
