In Revelator i trust

[Kro]

Quand tu parle de pollution dans le medium c'est à dire ? Le medium est en clos dans un autre volume.

J'en ai fait une mauvaise expérience ici qui illustre bien les résonances d'évent.

https://www.justdiyit.com/mini12/

[Freijojo]

J'en ai fait une mauvaise expérience ici qui illustre bien les résonances d'évent.

https://www.justdiyit.com/mini12/

Ok merci pour ton retour, donc c'est l'évent en façade avant qui peut poser problème.
A voir si avec la distance du médium dans mon cas ça gêne aussi.

[Kro]

A voir
Un jour il faudra que je fasse quelques experimentations sur le sujet.

[Sensunda]

Pour l'amortissant, j'aime bien me fournir ici :

https://artapisserie.fr/160-ouate-au-ro ... .price.asc

A voir si on peut trouver moins cher

[xnwrx]

La laine de coton recyclée Métisse en vente chez Casto entre autre reste une valeur sûre et pas cher.

[Freijojo]

Super merci pour vos liens

[gug42]

Hello,

De mon côté, j'avais pris de la thibaude 20mm ou aussi appelée "Feutre insonorisant 20mm" sur les sites de camping car / voitures. A l'époque 100€ le rouleau de 10mètres. C'est connu et largement approuvé/utilisé. Bien moins couteux que les panneaux autocollant.

Pour alourdir / antivibration : madex10 ou équivalent (PINTA bi10a) bitume+charge de silicate.

Je tente aussi les "Panneau polyester Ecopeg" ... Sur le papier ca semble pas mal ... après ...

[Freijojo]

Hello.

Petite avancée, j'ai rajouté 2 renfort (avec de la tringle à rideau en bois) je déconseille galère à travailler et pas convaincu que ça fasse le taff...

J'ai aussi collé la "laine" d'audiophonics. A voir si j'en rajoute après.


Les borniers sont en place. Reste à souder les câbles hps et je colle les face arriere.

[Dagda]

viewtopic.php?p=3869#p3869

Tiens, un peu de visionnage, en particulier pour l'amortissant

D.

[Freijojo]

viewtopic.php?p=3869#p3869

Tiens, un peu de visionnage, en particulier pour l'amortissant

D.

Yes j'ai vu ! Et celle en champ proche aussi

Je prendrai le temps de faire des mesures et des essais.
Après faut que j'adapte j'utilise un micro usb mini dsp pour m'affrenchir de la carte son, pas forcément idéal...

[Dagda]

Pour faire la mise au point ça va être chiant !

[Fledermaus]

Euh avant de coller j'assemblerais la face arrière avec juste des serre-joint, histoire de mesurer l'évent et de valider l'amortissement... à moins que cela ait déjà été fait ?

[Freijojo]

Euh avant de coller j'assemblerais la face arrière avec juste des serre-joint, histoire de mesurer l'évent et de valider l'amortissement... à moins que cela ait déjà été fait ?

Trop tard j'ai collé les faces arrière
L'amortissement je pourrais toujours rajouter/ enlevé via le trou du hps. Pour l'évent joker je laisse le moi du futur regretter et chercher des solutions. Faut faire des erreurs pour aprendre et recommencer

[Kro]

Euh avant de coller j'assemblerais la face arrière avec juste des serre-joint, histoire de mesurer l'évent et de valider l'amortissement... à moins que cela ait déjà été fait ?

Trop tard j'ai collé les faces arrière
L'amortissement je pourrais toujours rajouter/ enlevé via le trou du hps. Pour l'évent joker je laisse le moi du futur regretter et chercher des solutions. Faut faire des erreurs pour aprendre et recommencer

Tu verras le soi du futur est toujours très cinglant.
Je le connais bien celui-là.

Ma phrase préférée " Putain j'en connais des cons mais des cons comme moi..."

[Freijojo]

Bonjour,

Non je ne suis pas mort.
Juste j'ai avancé petit a petit et du coup je vient a penne de mettre les HPs dans les caisse.

Pour le moment je n'est toujours pas entamé les mesures et les réglages, les boites ne sont pas encore branché,
Je vais m'occuper de tout ca dans la semaine.

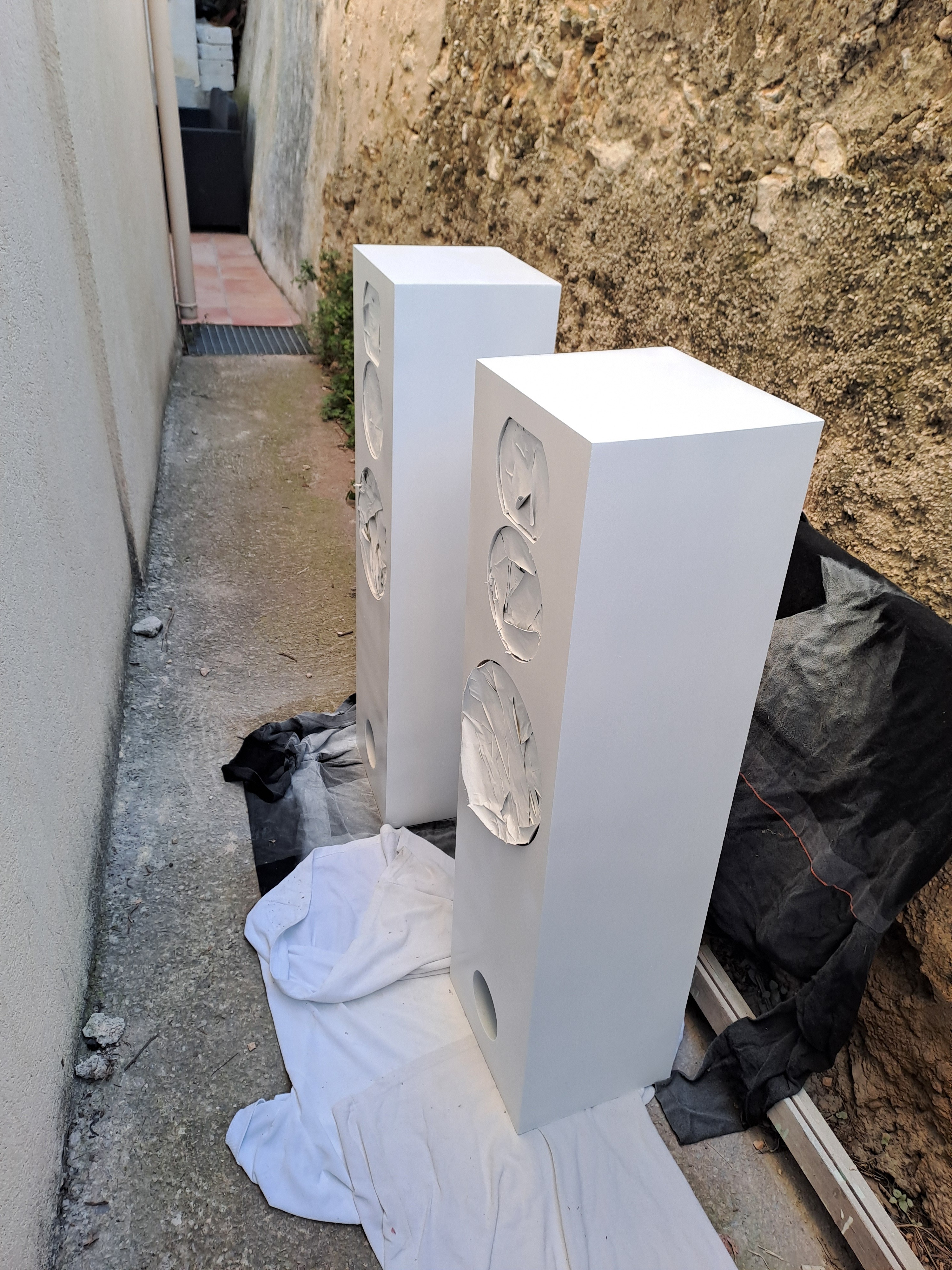

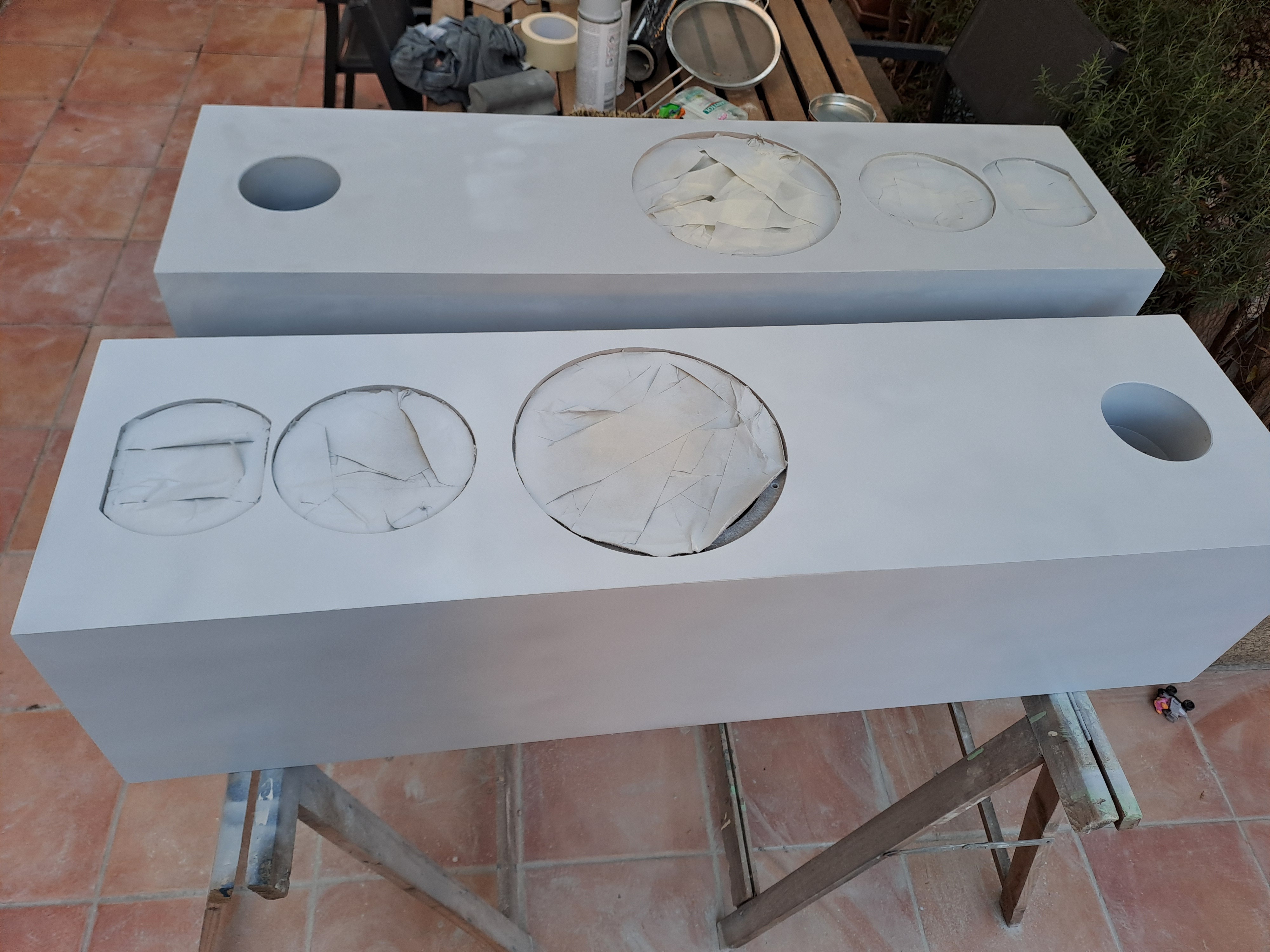

Bon je vous épargne les heures de ponçages pour avoir le résultat escompté

[Dagda]

Elégant

[Kro]

Super !

Bon c'est maintenant qu'on passe à la phase 2 du projet.
La mise au point.

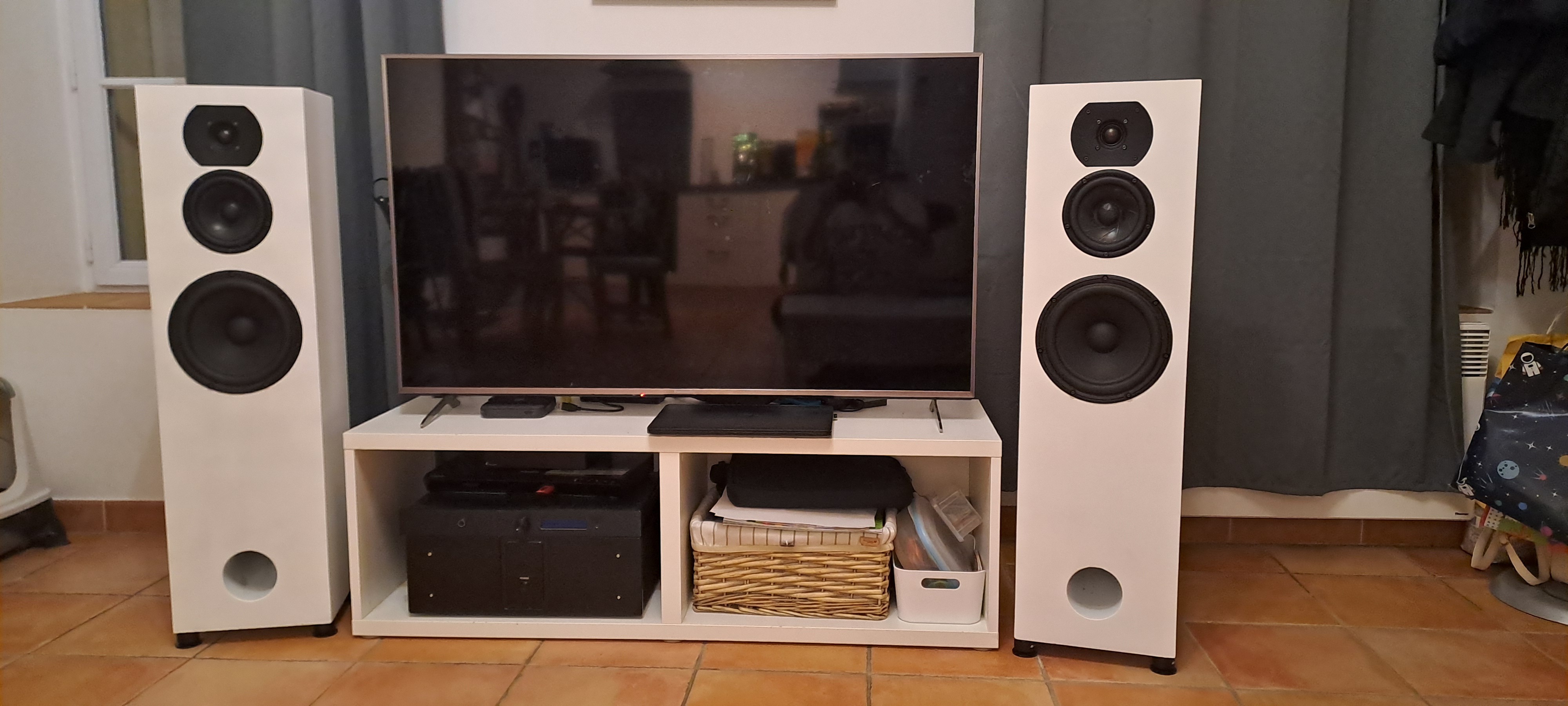

Les premiers sons, du bonheur.

[Freijojo]

Tu nous ferais un petit schéma de ton installation pour voir ?

Alors on va essayer de faire simple, j'essayerais de faire un schémas

Pour le moment j'ai trois sources:
-Un pc
-Un lecteur Blu-ray Samsung
-un décodeur TV

Un rasberry avec une carte hifiberry en lecteur réseau et prévu mais pas mis en service pour le moment.

Les trois sources sont reliées en HDMI a ma télé, (je me sert de la tv comme sélecteur de sources)

Ma télé sort en optique vers le DSP Minidsp 4X8

Du DSP j'ai un premier ampli 4 canaux pour les médium tweeter avec 4 bloc symAsym alimenté par 2 alimentations. Construction en symétrique droite gauche ( une alim pour 2 symAsym par coté)
L'ampli a été fabriqué par un ami (le même qui ma monté le DSP)
https://www.lf-pro.net/mbittner/Sym5_We ... ym5_3.html
Les 2 voix de graves sont alimenté par l'ampli project amp box ds2

Les amoureux des câbles seront ravis de savoir que les RCA viennent de chez Ali express pour pas chère et estampillé Monstercable donc on gagne au moins 6db sur tout le spectre
Pour le câblage HP médium et tweet c'est réalisée avec des RJ45 cat 6 provenant de chutes de câblage d'un stade olympique pour les dernier JO (rien que ca je gagne en spatialisation ) Bref c'est gratuit et sa fonctionne j'ai pas besoin de plus.

Electriquement parlant j'ai récupéré un onduleur flambant neuf pour la somme astronomique de 0€ donc bon je l'ai installé a ce prix la

Niveau triger: Quand j'allume la tv un relais 5v viens m'alimenter le DSP en 220v, une fois le DSP démarré un relais redistribue un 12v venant d'une alimentation de livebox dans les triger des amplis.
Juste avec la Télécommande de la TV je met en route mes trois appareil.

Cela fait une semaine que ca tourne, j'ai mis une config bateau pour le moment histoire d'avoir quelque chose d'écoutable.

J'ai commencé les mesures en champs proche, mais j'ai beaucoup de mal a les interpréter pour le moment et a priori j'ai un médium qui fait la gueule au niveau des courbes de disto... (bon il on bien 10 piges c'est pas surprenant qu'un est prit un coup dans l'aile)
Je me posait la question pour la mise au point, dans mon cas pour faire la mise au point n'est t'il pas préférable de faire des mesures directement a la position d'écoute ?

[Dagda]

Là, à l'instant, je n'ai pas le temps de faire un dessin, si jamais tu le fais avant moi

[Freijojo]

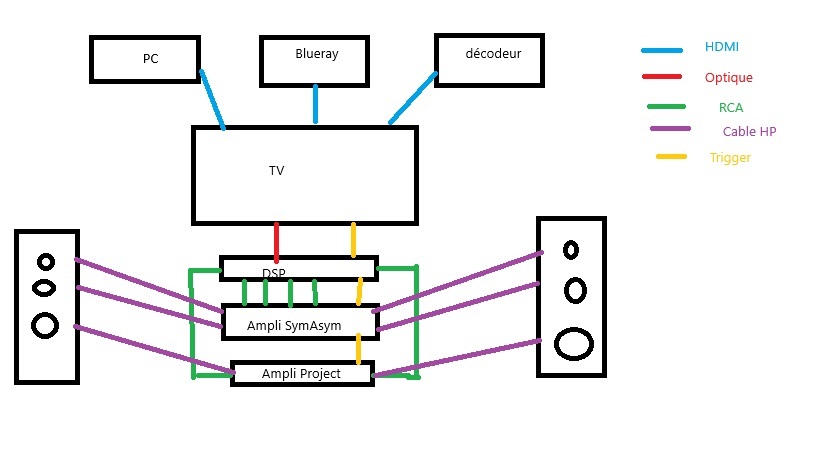

Ok vous voulez voir mes talents en paint...
