Réglage EQ Filtre Actif

[Dagda]

Tu es dans quelle région ?
Parce qu'en IRL c'est même encore mieux !!!

[xnwrx]

Il faut y aller doucement les gars. Oubliez l'alignement, la mesure MMM et tout et tout dans un premier temps.
Je pense que ce projet est intéressant et intéressera beaucoup de personnes ici du fait des solutions en oeuvre. Je trouve cette tête NIMAX NX2V intéressante.

Donc REW, + UMIK1 et de bonnes vieilles mesures en sweep pour commencer ce sera un très très bon début.. Il faut commencer par des mesures en proche, qu'on a déja pour le Sub (merci Corentin).

Je rejoins l'Indien : quelle sera ton utilisation ? extérieur / intérieur, si intérieur volume de pièce ?

[Dagda]

Il a certes posé la question du filtrage pour le caisson, mais il faut qu'il fasse également le filtre de la tête ... Du coup ça peut être un sujet "tuto" intéressant puisque allant de A à Z (ou pas loin).

D.

[Corentin34725]

Tu es dans quelle région ?
Parce qu'en IRL c'est même encore mieux !!!

je suis dans le 34 ! dans l’hérault ! je peux même me déplacer si c’est nécessaire !

[Dagda]

Ca fait une trotte pour venir en région Parisienne

[Corentin34725]

Il faut y aller doucement les gars. Oubliez l'alignement, la mesure MMM et tout et tout dans un premier temps.
Je pense que ce projet est intéressant et intéressera beaucoup de personnes ici du fait des solutions en oeuvre. Je trouve cette tête NIMAX NX2V intéressante.

Donc REW, + UMIK1 et de bonnes vieilles mesures en sweep pour commencer ce sera un très très bon début.. Il faut commencer par des mesures en proche, qu'on a déja pour le Sub (merci Corentin).

Je rejoins l'Indien : quelle sera ton utilisation ? extérieur / intérieur, si intérieur volume de pièce ?

Je trouvais la tête intéressante aussi, pour ça que je l’ai acheté.. pour le moment j’ai seulement 1 sub qui va l’accompagner (faute de moyen).

Pour l’utilisation ça sera principalement en intérieur occasionnellement, pour la pièce c’est une chambre de 16m2, et à l’occasion en extérieur !

Ça reste pour une utilisation personnelle ! je ne veux pas faire de soirée public ou autres ! c’est seulement pour moi et mes amis

[Corentin34725]

Ca fait une trotte pour venir en région Parisienne

En effet c’est pas à côté mdr..

Après c’est pour ça que je vous ai proposé de faire un appel en visio ! C’est simple et rapide, puis j’ai une bonne connexion donc y aura pas de soucis de connexion ou autres qui peut être embêtant surtout si c’est déjà long à faire sans ça ^^

[Dagda]

Oui moi aussi je suis en Fibre 2Go mais le souci c'est le temps disponible ... Vie de famille ... tout ça

[Corentin34725]

Oui moi aussi je suis en Fibre 2Go mais le souci c'est le temps disponible ... Vie de famille ... tout ça

Je comprends totalement puis vous n’y gagnez rien à m’aider, à part un sourire mdrr !

c’est pour ça que je voulais commencer à régler le sub qui je pense est la chose la plus simple pour ensuite avoir des bases suffisantes pour savoir le faire seul pour le reste ^^

[Dagda]

Ce que l'on partage ici est fait sans qu'il y ait une obligation de retour.
J'ai, et je ne suis pas le seul, toujours partager ce que je pouvais avec les autres sans ne rien demander.
La société est suffisamment individualiste pour ne pas en rajouter. Et ça n'a jamais été la volonté du site et du forum de faire payer l'intervention des participants.

Pour l'histoire du sub, c'est a faire en dernier.
Le filtre de tes enceintes principales va avoir une action sur la courbe de réponse du bas medium, à minima en niveau. Donc ce n'est pas pertinent de faire la jonction sub / medium à l'instant T ...

En revanche ça peut parfaitement être un entraînement au filtrage, et ça c'est toujours formateur.
Il faut faire des erreurs pour apprendre !

D.

[Corentin34725]

Ce que l'on partage ici est fait sans qu'il y ait une obligation de retour.
J'ai, et je ne suis pas le seul, toujours partager ce que je pouvais avec les autres sans ne rien demander.
La société est suffisamment individualiste pour ne pas en rajouter. Et ça n'a jamais été la volonté du site et du forum de faire payer l'intervention des participants.

Pour l'histoire du sub, c'est a faire en dernier.
Le filtre de tes enceintes principales va avoir une action sur la courbe de réponse du bas medium, à minima en niveau. Donc ce n'est pas pertinent de faire la jonction sub / medium à l'instant T ...

En revanche ça peut parfaitement être un entraînement au filtrage, et ça c'est toujours formateur.
Il faut faire des erreurs pour apprendre !

D.

Oui oui je comprends ! Mais beaucoup de personne attende quelque chose en retour et moi même me sens un peu gêné de demander sans avoir rien à proposer en retour si ce n'est que votre aide m'aide (lol)

Ok donc ce qu'il faudrait faire c'est que je fasse des mesures plutôt de l'aigue ? De toutes manières va falloir que je fasse des mesures de tout.. Mais pas trop le temps de sortir l'enceinte, l'ampli, le filtre etc.. Je m'y collerais ce week-end !

Par ailleurs, pour ce qui est de la mesure du sub, je ne l'ai pas précisé mais j'avais cliqué sur une fonction qui "smooth" la courbe, je sais pas si c'est utile à dire mais je préfère le préciser pour qu'il n'y ai pas de mal entendus !

[Corentin34725]

Bonjour tout le monde ! Je viens d'effectuer des mesures avec, l'eq de la table de mixage au "neutre" et l'eq du filtre actif au neutre également histoire de tout laisser passer sans fausser les mesures.

Mesures sur lesquelles je n'ai pas utilisé l'outils "smooth".

J'ai éffectué 3 mesures, une à 10cm plus ou moins (je ne sais pas si elle est utile mais dans le doute je vous la partage), une à 1 mètre et une autres à 3 mètres, en sachant que j'ai positionné le micro en face de la sortie des 2 caisses.

je vais commencer par la tête :

Aiguë :

Mesure à 10cm :

DEVANT HIGH.jpg (54.95 Kio) Vu 265 fois

Mesure à 1m :

1M HIGH.jpg (55.5 Kio) Vu 265 fois

Mesure à 3m :

HIGH 3M.jpg (56.47 Kio) Vu 265 fois

//////////////////////////////////////

Les 2 médiums de la tête :

Mesure à 20cm (en prenant compte la taille de la caisse vu qu'ils sont positionnés au fond) :

DEVANT MID.jpg (53.88 Kio) Vu 264 fois

Mesure à 1m :

1M MID.jpg (54.26 Kio) Vu 264 fois

Mesure à 3m :

MID 3M.jpg (55.09 Kio) Vu 264 fois

//////////////////////////////////////

Sub :

Mesure à 10cm :

DEVANT SUB.jpg (45.01 Kio) Vu 265 fois

Mesure à 1m :

1M Sub.jpg (44.77 Kio) Vu 265 fois

Mesure à 3m :

3M Sub.jpg (44.79 Kio) Vu 265 fois

///////////////////////////////////////

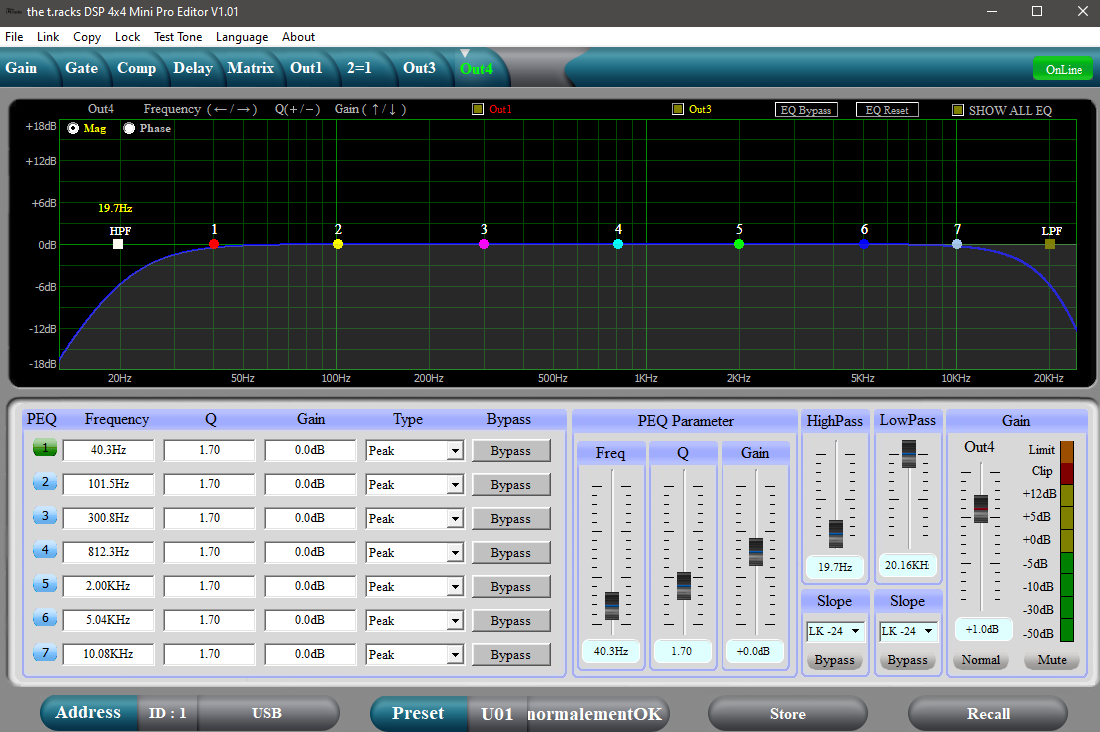

Voilà ^^ je ne sais pas si mes mesures ont correctement été prises, mais dans le doute je vous les partages, maintenant je souhaiterais savoir que faire avec tout ça et que faire sur l'eq de mon filtre, qui je précise ressemble à ça (si ça peut aider) :

Merci beaucoup !

[xnwrx]

Bonjour Corentin,
les courbes semblent très belles ainsi, mais lorsqu'on regarde l'ordonnée (l'échelle verticale) on voit que tu as une trop grande amplitude d'affichage. Il faudrait donc que tu changes cette échelle afin d'être plus zoomé sur la portion intéressante de ton signal (autour de 100). Ainsi la courbe sera plus exploitable et elle permettra d'y voir clair.

[Kro]

Si tes mesures ont été faites avec Rew tu peux m'envoyer le mdat.

[Corentin34725]

Bonjour Corentin,
les courbes semblent très belles ainsi, mais lorsqu'on regarde l'ordonnée (l'échelle verticale) on voit que tu as une trop grande amplitude d'affichage. Il faudrait donc que tu changes cette échelle afin d'être plus zoomé sur la portion intéressante de ton signal (autour de 100). Ainsi la courbe sera plus exploitable et elle permettra d'y voir clair.

C’est ce que je me suis dit après, pour ça que pour le sub c’est déjà /100…

je refait ça et je vous renvoie tout d’ici une petite heure !

[Corentin34725]

Si tes mesures ont été faites avec Rew tu peux m'envoyer le mdat.

Yes ! je rentre chez moi et je fais ça !

[Corentin34725]

J'ai refait les mesures en zoomant un peu !

Aigue :

3mètres :

Aigue 3m.jpg (63.56 Kio) Vu 239 fois

1mètres :

Aigue 1m.jpg (64.68 Kio) Vu 239 fois

20cm :

Aigue 20cm.jpg (61.98 Kio) Vu 239 fois

Medium :

3mètres :

Medium 3m.jpg (65.4 Kio) Vu 239 fois

1mètres :

Medium 1m.jpg (66.09 Kio) Vu 239 fois

20cm :

Medium 20cm.jpg (63.65 Kio) Vu 239 fois

Sub :

3mètres :

Sub 3m.jpg (62.29 Kio) Vu 239 fois

1mètres :

Sub 1m.jpg (64.16 Kio) Vu 239 fois

20cm :

Sub 20cm.jpg (64.76 Kio) Vu 239 fois

Je vous mets un google drive avec les mdat :

https://drive.google.com/drive/folders/ ... sp=sharing

[Corentin34725]

up :(

[Dagda]

En effet

Je viens de télécharger les mdat à 1m ... C'est compliqué puisque l'on ne distingue pas la 1ere réflexion ...

Tu as fait comment les mesures ?

D.

[Corentin34725]

la première réflexion ? c’est à dire ? ^^

j’ai positionné le micro pile en face de chaque enceinte à chaque test, en le reculant seulement de place.


le mieux je pense serait que je fasse les mesures en extérieur, mais bon, j’ai peur qu’avec les oiseaux ça fausse un peu lol ^^
