Projet enceintes HIFI 100% DAI qui à mal tourné.

[Sylvain22]

Je voulais t'envoyer des photos mais j'ai pas retrouvé mes enceintes peintes avant modif. Voilà en tout cas elle avant après. C'est plutôt moche mais musicalement bien meilleur.

Je dois encore les peindre, j'ai mis une grille en attendant

[DIYUSER]

incroyable cette modif

[Sylvain22]

J'ai retrouvé une photo de l'enceinte avant modif, je t'avouerai que vue la forme de l'enceinte, le premier coup de ciseau à bois pour reprendre la façade m'a déchiré le coeur, surtout que je ne pouvais pas utiliser ma défonceuse à ces endroits.

Ne te décourage et profite en bien pour capitaliser ce que tu as constaté et ce que les gens ont pu te conseiller ici.

[moonfly]

le Ciare HBM 165 cité plus haut irait pas mal dans l'enceinte avec le volume de 23 L
il faudrait juste modifier l'évent. et encastrer les HP.

[DIYUSER]

le Ciare HBM 165 cité plus haut irait pas mal dans l'enceinte avec le volume de 23 L
il faudrait juste modifier l'évent. et encastrer les HP.

ça va, ce n'est que de la petites bricoles, le plus gros travail serait de refaire le filtre. L'alignement et l'entre axe reste mauvais mais je garde l'idée en seconde option.

[DIYUSER]

1- J'étudie et je corrige si possible.
2- Je change de HP, le Ciare HMB165 ou le SB Acoustics SB17NRX2C35-8 ont l'air d'être de bons candidats pour mes 23 litres
3- Je comble ou je coupe dans la 23 litres
4- Je refais une boite

[DIYUSER]

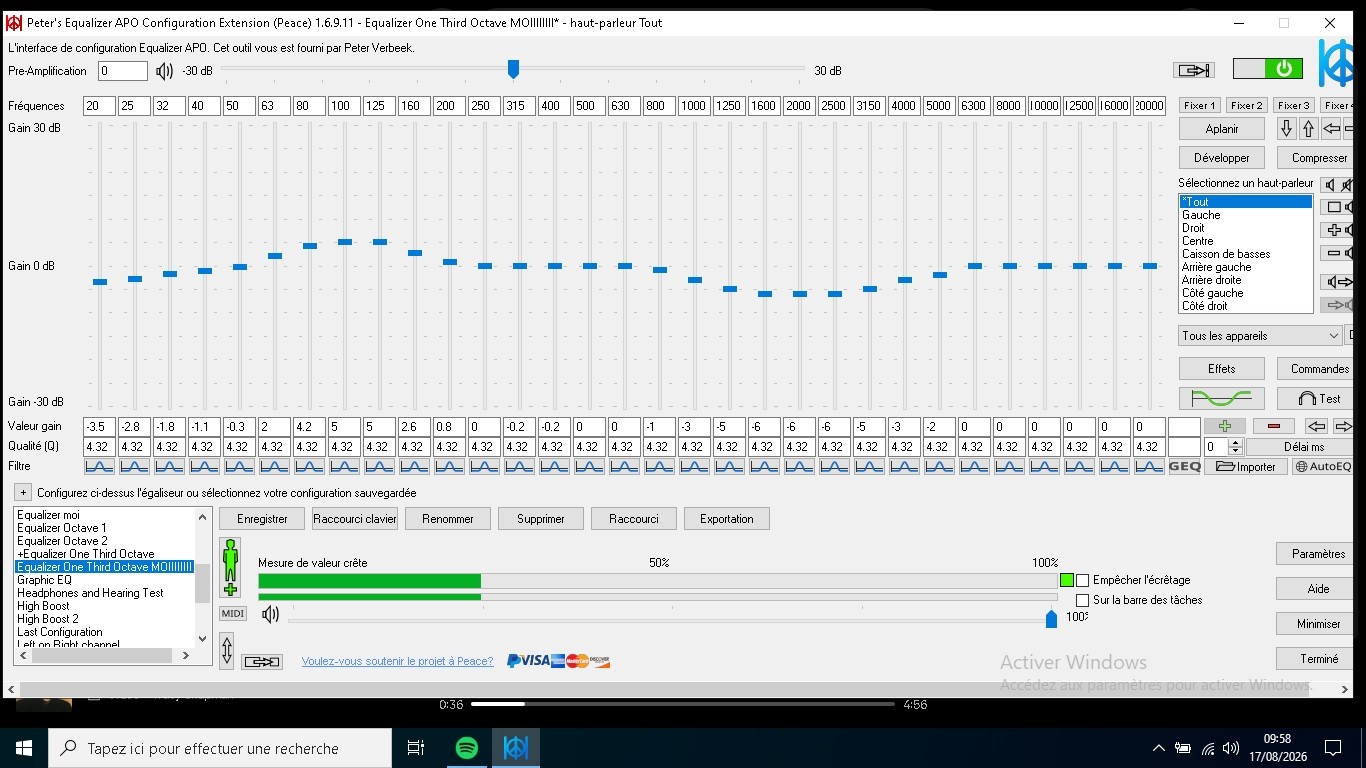

Aujourd'hui je me suis préparé un vieux notebook pour faire les mesures mais il sera peut être un peu léger avec son atom et ces 2go de ram. J'en ai profité pour tester l'équaliseur proposé par moonfly et je pense améliorer le son avec les réglages ci dessous.

Sinon en parallèle je cherche toujours une solution pour incruster mes HP, ma défonceuse Lidll verte est un peu grosse pour y mettre un compas et faire des petits ronds. La fraise à feuillure bof car c'est pas trop polyvalent, il faut pil poil le bon diamètre à chaque fois. Je pensais a une affleureuse à sabot démontable avec un compas adapté mais pas sur des compatibilités. J'ai vu du lidll performance pour 65 € à batterie ou filaire au choix sachant que j'ai déjà deux batteries.




[Sylvain22]

Si vraiment tu veux éviter d'acheter quoi que ce soit : tu prends une planche de cp de 10mm bien plane (pas plus de 10 sinon il te faudra des fraises à queue très longue).
Dimension approx selon besoin: longueur 200mm* largeur semelle de défonceuse.

Tu lui fais un trou au niveau du mandrin de la défonceuse environ diam 20-25.

Tu fixes cette planche sous ta défonceuse à la place de la semelle existante. Attention à intégrer les têtes de vis flush car ce sera ta nouvelle surface d'appui.

Tu perces au niveau du rayon voulu cette planche avec un forêt de petit diamètre. Un clou ira se loger dedans et ton compas maison tourneras autour de cet axe : ce sera le futur trou de ton cercle, en prenant soin d'enlever le rayon de la fraise / axe défonceuse.
Exemple tu veux percer un diamètre de 306mm avec une fraise de 6mm : 306/2=153mm auquel tu retires 3mm et tu auras un beau cercle de 306mm

[DIYUSER]

Oui merci, j'ai vu ces montages, il y en a même un peu plus évolués et réglables. Kro a une vidéo qui en parle mais j'ai pas envie de me m'embêter, je ne peux pas être partout et construire mes propres outils. Encore plus simple il y a la tige et le clou sur ma défonceuse actuelle.

[Kro]

Pour les petits cercles il faut un axe sous la semelle.

[moonfly]

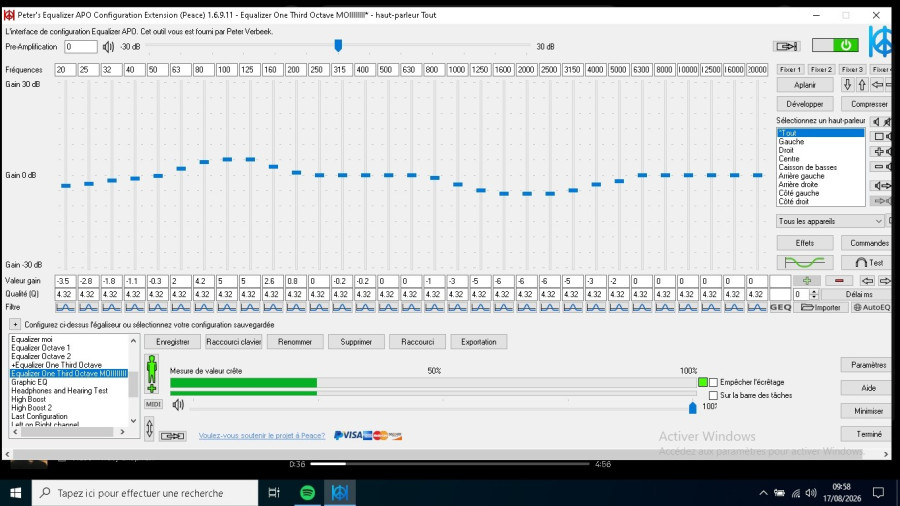

‘’J'en ai profité pour tester l'équaliseur proposé par moonfly et je pense améliorer le son avec les réglages ci dessous.’’

dans Peace il y a plusieurs égaliseurs dont une version : 1/3 de fréquences par octave 31 curseurs ce qui permet plus de possibilités.

[DIYUSER]

c'est mieux

[Elgrosso]

La soluce semelle diy a tres bien marché pour moi, avec affleureuse.
C’est long avec parfois beaucoup de passes mais ça marche tres bien, car légere, stable et compacte donc tu vois bien ce qui se passe.
Un déchet de 6mm mdf, et ajustement du pivot en live avec foret fin.
D’ailleurs la semelle ressemble maintenant plus a du gruyere après tous les différents diamètres.

[DIYUSER]

La subtilité c'est qu'il me faut recreer un centre. Je dois intégrer le woofer aussi car il est épais avec son vilain joint ?

[Elgrosso]

Ha oui, donc un bout de planche passée/vissée par l’intérieur.
Tu fais juste plus grand ou tu décales un peu aussi ?

[Dagda]

Non pas besoin.
Tu peux utiliser le compas que tu montres juste au dessus.
Tu te sers du guide parallèle pour te mettre en appuis sur l'intérieur de ton trou et comme ça tu peux régler la taille de feuillure que tu veux.

Autre solution, probablement plus simple pour toi, c'est le gabarit avec une fraise à copier.
Tu prends une planche de CP ou MDF (du vrai) et tu fais un trou du diamètre extérieur de tes HP.
Tu places la planche sur ta façade en centrant les deux trous, et avec une fraise à copier qui vient prendre appuis sur ton gabarit, tu fait ta feuillure.

D.

[DIYUSER]

Ha oui, donc un bout de planche passée/vissée par l’intérieur.
Tu fais juste plus grand ou tu décales un peu aussi ?

C'est l'idée pour le centrage. Pour le moment je fais juste l'incrustation du tweeter enfin j'y réfléchit.

Non pas besoin.
Tu peux utiliser le compas que tu montres juste au dessus.
Tu te sers du guide parallèle pour te mettre en appuis sur l'intérieur de ton trou et comme ça tu peux régler la taille de feuillure que tu veux.

Autre solution, probablement plus simple pour toi, c'est le gabarit avec une fraise à copier.
Tu prends une planche de CP ou MDF (du vrai) et tu fais un trou du diamètre extérieur de tes HP.
Tu places la planche sur ta façade en centrant les deux trous, et avec une fraise à copier qui vient prendre appuis sur ton gabarit, tu fait ta feuillure.

D.

Oui j'ai pensé à la fraise à copier mais c'est une solution unique et vu que je ne peux pas rester sur un échec, je vais en faire d'autres.

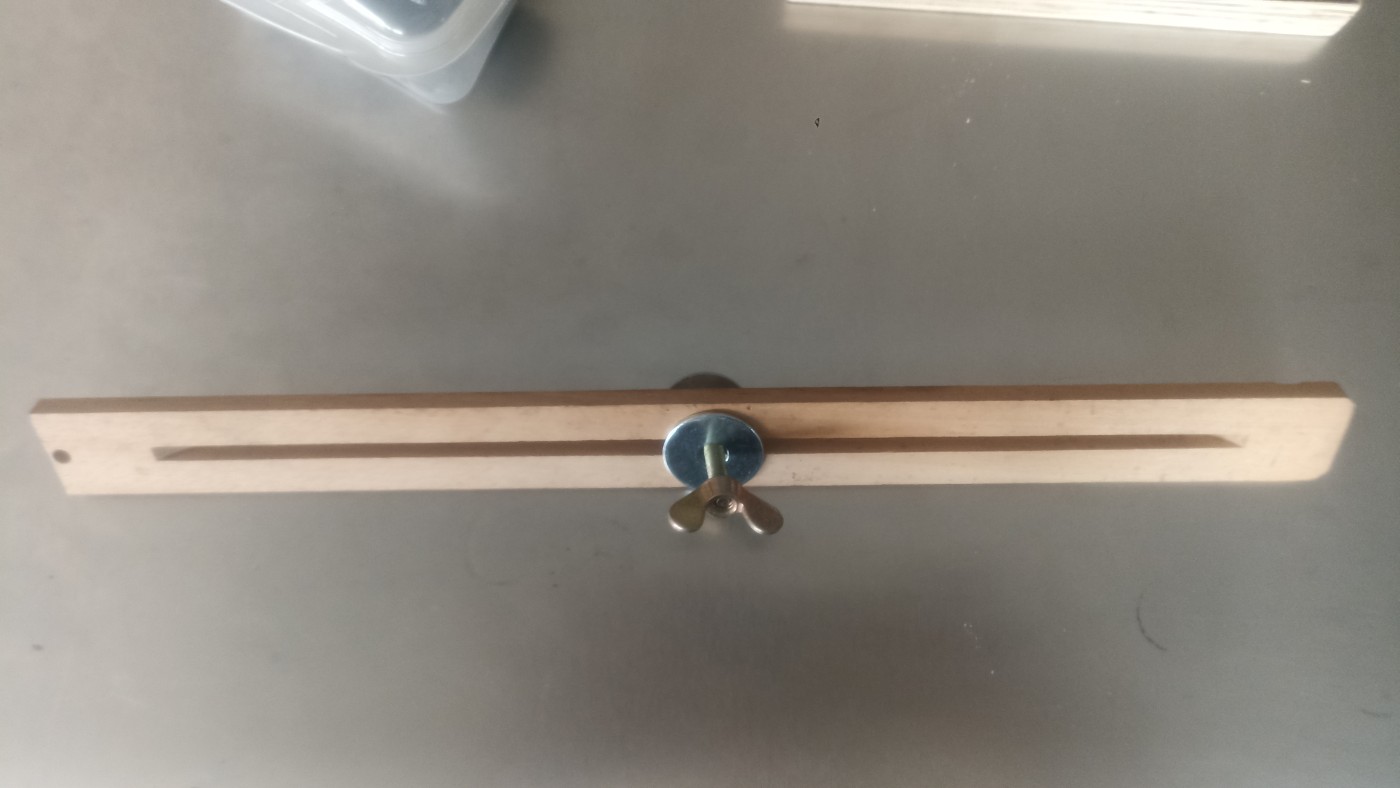

Je viens de trouver ce morceau de bois déjà usiné, plus qu'à faire le reste

[DIYUSER]

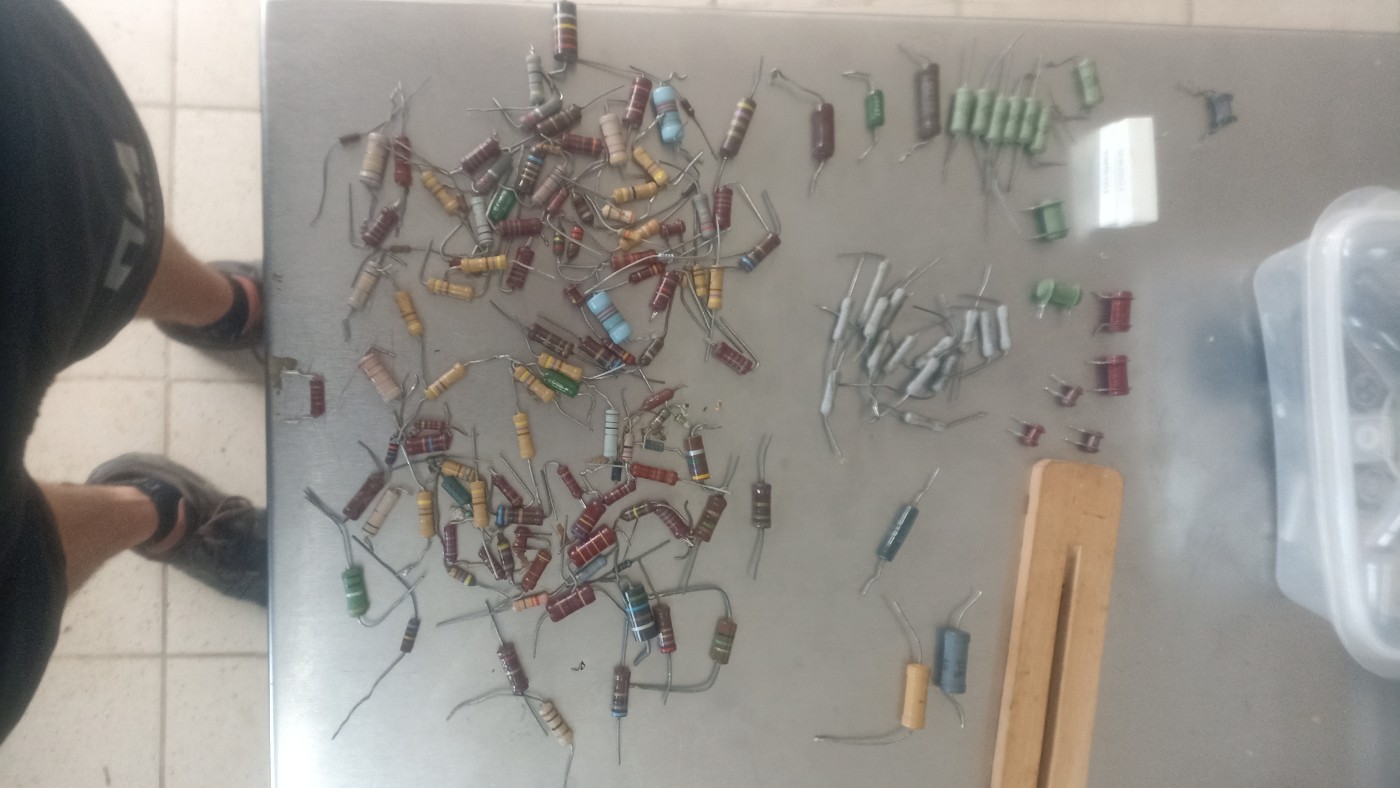

J'ai aussi un tri à faire du côté des résistances. Obligé de faire du 100 ohms pile poil ou j'ai un intervalle ? Il m'en faut deux c'est ça ?

[Dagda]

Il ne faut qu'une R de 100 Ohms ou plutôt autour de 100 Ohms.
Il faut juste connaitre sa valeur assez précisément pour la renseigner dans REW.

La fraise à copier c'est un truc que tu utilises régulièrement. Comme la fraise à affleurer, chanfreiner, ou pour le 1/4 de rond.

D.

[DIYUSER]

Sur une de tes vidéos je t'ai vu mesurer une résistance avec le montage de mesure d'impédance pour étalonner je ne sais plus trop quoi. Je pensais qu'il en fallait une seconde...
