Par contre je n'ai pas eu la réponse au point pimp n°2 concernant la position exacte du condensateur, si jamais vous avez plus d'informations ou photos? Merci

Sisi, juste là

Sinon, pour le montage du condensateur, sur la vidéo tu peux le voir à 8min50.

D.

[Celine18]

Re

Ah oui la vidéo je l'ai vu et re vu sauf que j'aurais apprécié une vue du dessous ou même un peu plus précise...
Comme je l'ai dit je n'ai aucune connaissance mais j'aimerais qd même me lancer...
La question est : où doit on précisément percer les 2 petits trous pour positionner le condensateur...?
Merci

[Dagda]

Je regarde si j'ai encore des photos.

Mais les trous sont à faire juste à côté des fils de la grosse bobine avec le noyau métallique.
Sur les mêmes pistes du circuit.
Il faudra peut-être gratter le vernis pour souder.

Ou, plus simple.
Souder entre le fil qui vient du bornier (grave)vers le fil qui va au HP.

Je regarde pour faire un croquis.

D.

[Celine18]

Ça j'apprécierai beaucoup...
Merci
Avec un p'tit schéma tout est toujours plus simple

[Dagda]

Donc,

L'ajout du condensateur de 0.82µF se fait comme sur ce schéma.


On voit qu'il est relié en parallèle de l'inductance de 0.82µH / 1mH (ça semble pas mal varié mais pas critique pour notre cas).
Mais en regardant plus finement, il est aussi directement lié entre le bornier (+ du bornier du grave) et le HP (+ du HP).

Il y a alors plusieurs solutions.

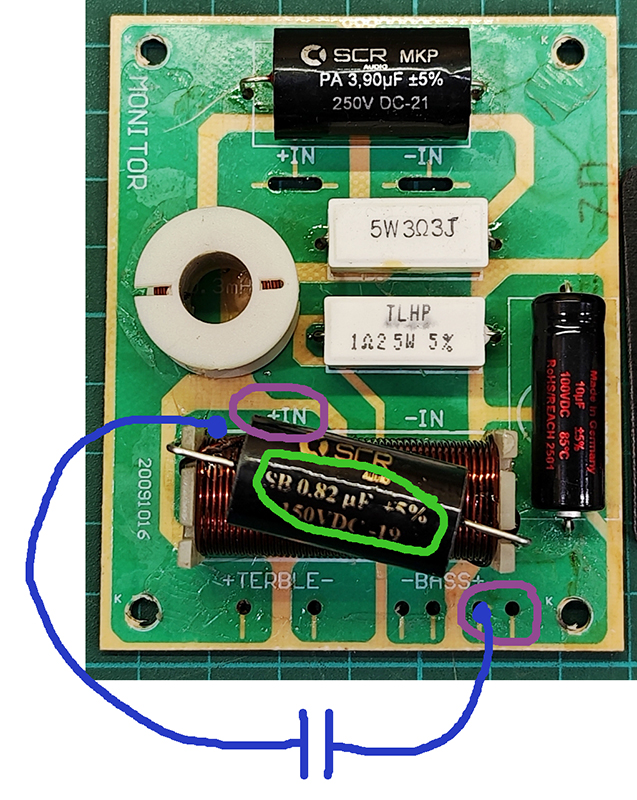

Sur cette image, le condensateur a déjà été ajouté.
J'ai percé deux trous juste à côté de la bobine.
Un sur la piste notée "+IN" et l'autre sur la piste "BASS+".

Désolé je n'ai pas de photo du dessous mais tu vas trouver les mêmes pistes que les dessins en vert vu du dessus.

Sauf que, le dessoudage est chiant à faire.
Donc, pour te simplifier la vie et ne pas avoir à tout dessouder, tu peux gratter le vernis du fil de la bobine.

Quand tu regardes sur le côté de la bobine, tu vois le fils qui descend et traverse le circuit.
Dessus tu vas avoir peut-être un peu de colle chaude et du vernis.
Tu peux gratter un peu le vernis avec un cutter par exemple, et souder les pattes du condensateur dessus.

Tu aurais des photos des côtés de la bobine ?

D.

[Celine18]

Ça me paraît plus clair comme ça avec les explications en plus, je voulais être assurée d'être dans "la bonne zone"

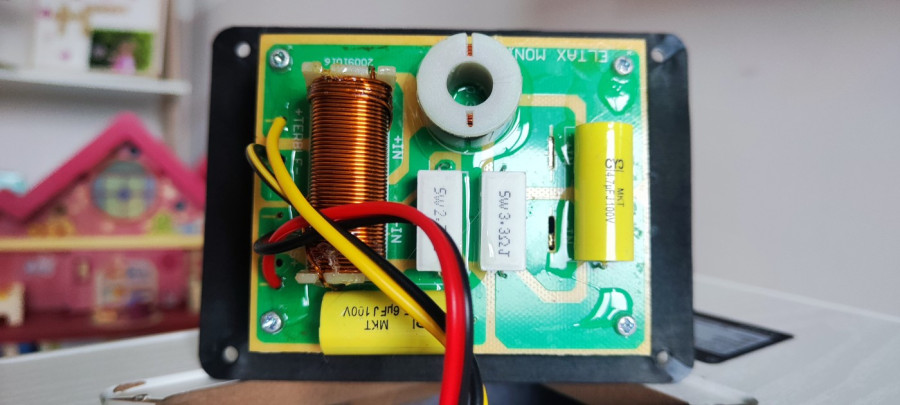

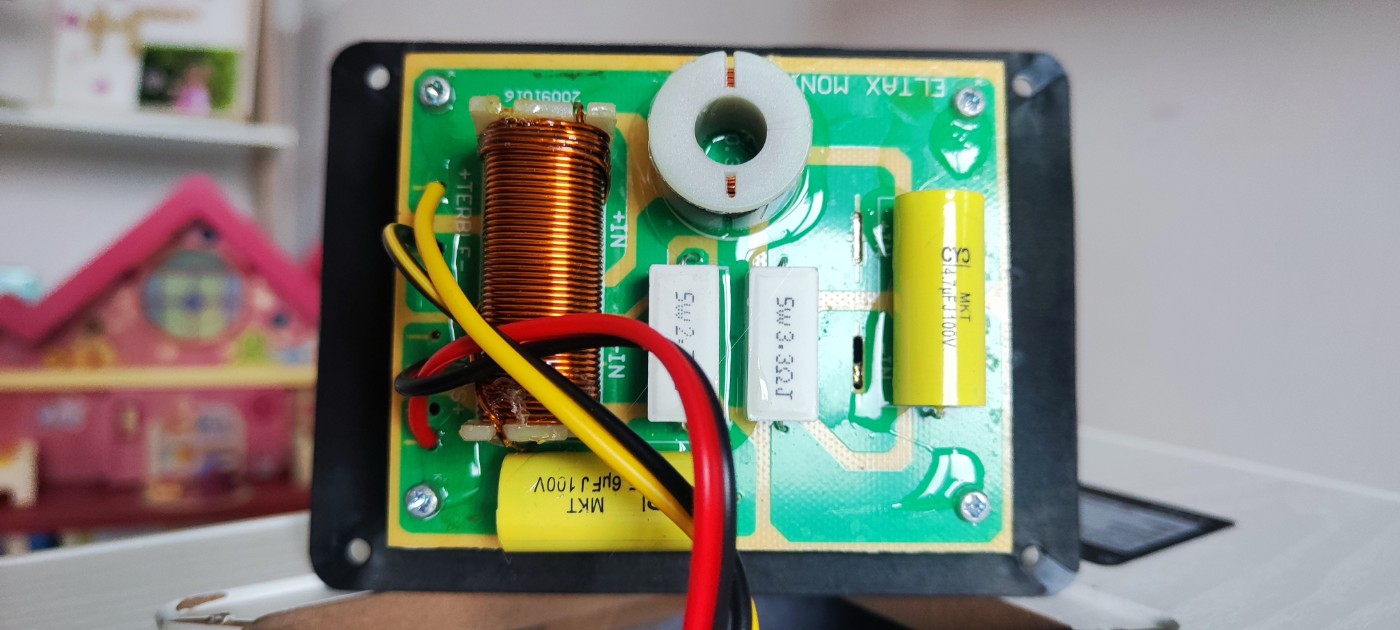

La seule photo que j'ai c'est celle ci car j'ai remonté le tout dans l'enceinte en attendant les condensateur de 0.68uf...
Merci pour tes explications c'est sympa et ça me conforte dans l'idée de le faire...
Pour les autres points je verrai plus tard si j'ai l'audace de me lancer!

[Dagda]

En vrai, c'est vraiment ce point qui permet d'avoir un meilleur comportement de l'enceinte.
Le reste est de l'optimisation pour vraiment lisser la réponse, mais la base étant ce qu'elle est, ça ne sera pas possible d'en faire une enceinte de course.

Ceci dit, elles sont actuellement sur mon bureau et me servent tout les jours !

D.

[Celine18]

Oui c'est clair...
J'ai eu un coup de coeur pour ces enceintes en ma possession depuis 2018, modèle double bornier
Et je ne compte pas m'en séparer à chaque fois que j'en parle à d'autres personnes ils m'en disent que du bien surtout en terme rapport qualité prix .. je les fais fonctionner avec un p'tit ampli FDA chinois et c'est vraiment pas mal pour une installation propre niveau son, peu encombrante et avec un rapport qualité prix imbattable...
Encore merci j'ai vraiment hâte de faire cette modification j'espère que je ne galèrai pas trop avec la colle et autre...
Merci pour ces échanges
Bonne soirée
Céline

[Celine18]

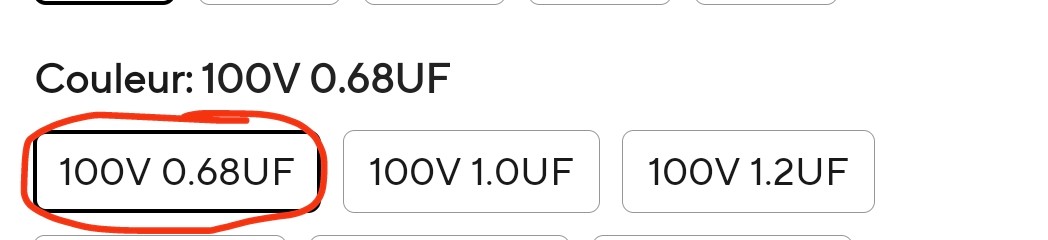

Dernière question c'est bien ce type de condensateur qu'il faut?
En te remerciant

[Dagda]

Oui 100v c'est largement suffisant

[Celine18]

Impeccable merci beaucoup
