Table tournante pour mesure polaire en automatique !

[Didier]

Pour le boitier t'as besoin de quoi comme dimensions?
J'avais fait faire une boite aérée a la découpe laser un peu trop grande pour les Hypex... si elle peut servir ce sera avec plaisir.

[Fledermaus]

Sacré boulot, quand même

Monstrueux, oui !

[Tonipe]

C'est là que je me dis que j'aurais pu faire une couronne plus petite pour que le pignon attrape 2 ou 3 crans en plus ...

Le pignon d'une courroie de transmission doit avoir un minimum 6 dents en prise.
En dessous, la puissance transmissible est plus faible.

[Dagda]

Pour le boitier t'as besoin de quoi comme dimensions?
J'avais fait faire une boite aérée a la découpe laser un peu trop grande pour les Hypex... si elle peut servir ce sera avec plaisir.

Super sympa.
C'est quoi la dimension de ce boîtier ?

Le pignon d'une courroie de transmission doit avoir un minimum 6 dents en prise.
En dessous, la puissance transmissible est plus faible.

Je suis large du coup !

D.

[Dagda]

Pour le boitier, j'ai une alimentation 48V qui fait 130mm x 250mm x 48mm.
Une carte de programmation qui fait 80mm x 120mm
et un ampli qui va tourner dans les 100m x 120mm

Je prévois de tout mettre dans le boitier, amplification et commande.
Mais aussi la partie "ArtaBox".

D.

[Dagda]

Hop, licence pro acheté pour REW (pour avoir accès aux API).
Et avec le taux de change actuel, ça ne fait "que" 89€ !

D.

[Dagda]

Salut

L'avancement se fait doucement.
La partie Hardware est faite pour la rotation de la table (STM32 - Driver). Un petit contrôle à faire histoire de.

J'attaque la partie logiciel avec en premier la programmation du STM32 et voir si ça tourne comme je veux.

D.

[Dagda]

Petit changement de hardware ...
Le STM32 + driver est trop compliqué pour le débutant que je suis en programmation.
Je pars sur plus simple avec Arduino et un driver DM542 qui n'a pas besoin de pilote logiciel pour fonctionner.

Keep Pushing !

[moonfly]

comme ça :
DEBUTANT branchement DM542T à Arduino UNO
https://forum.arduino.cc/t/debutant-bra ... no/1349254

[Dagda]

Yep dans ce gout là

[Dagda]

Salut les gars !

Le projet avance plutôt pas mal.
J'ai une petite reprise de hardware à faire pour avoir un positionnement plus précis de la table lors de la rotation.
Le comptage des impulsions du moteur n'est pas suffisant, je passe donc à l'encodeur rotatif.

Le couple Arduino nano + DM542T fonctionne très bien et les premiers essais sont concluant.

Là je suis sur la programmation de l'interface.

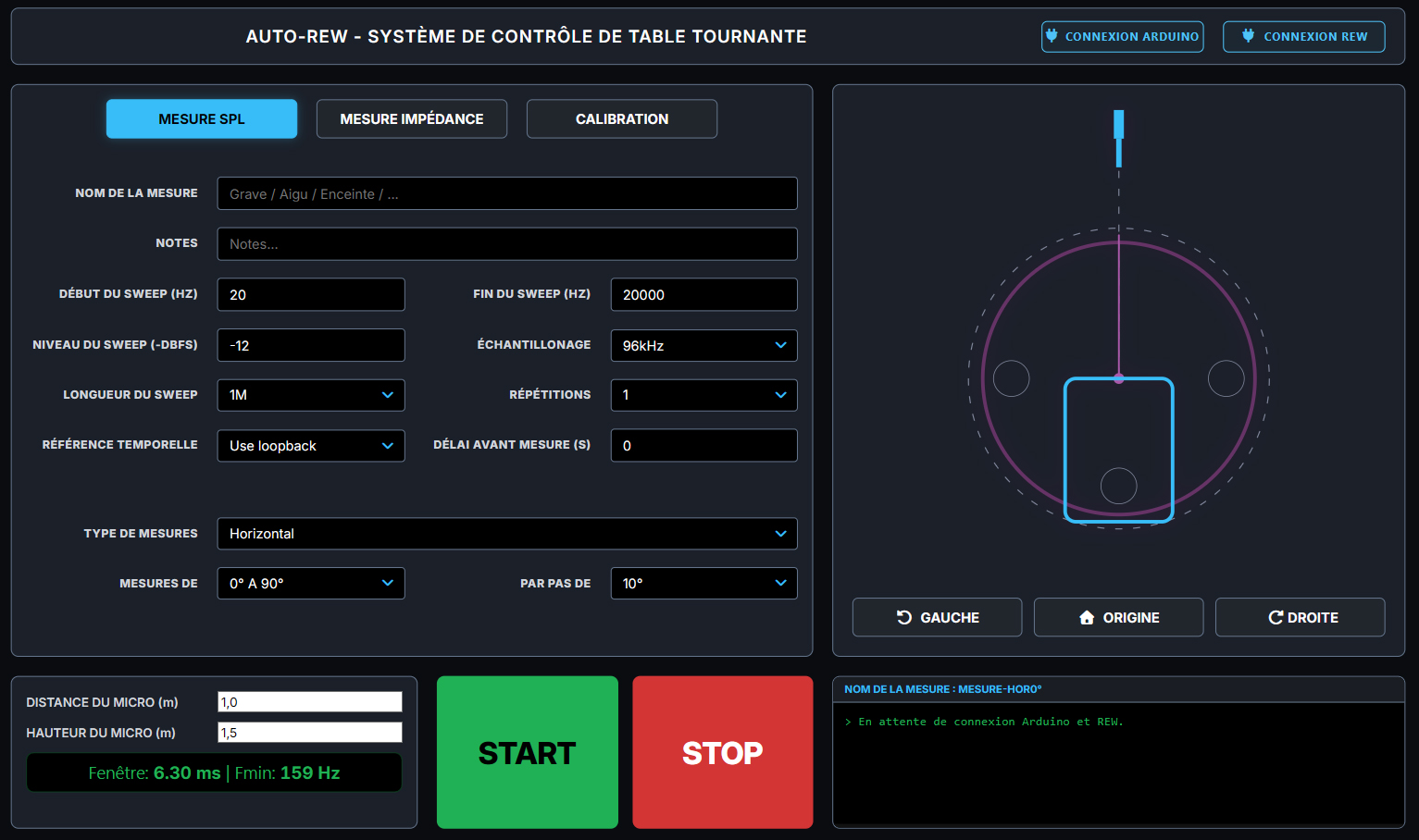

Le visuel est terminé (sauf petites modifications esthétique) et là j'ai la tête dans le JavaScript pour la communication avec REW.
L'interface peut déjà se connecter à l'Arduino et à REW, l'animation fonctionne (partie de droite)



On voit le bout du tunnel

D.
