Projet enceinte full SB ACOUSTICS - PURESHAPE

[Nicolas]

Oui le ou les subs sont toujours un gros plus sur tous les plan, surtout quand tu en mets plusieurs pour gérer le champ modal, mais c’est un autre sujet ^^

[Powerdoc]

oui
Dans un premier temps
3 voies , avec le dayton en sub, et puis après complément selon le resultat avec 2 subs pour faire un système a 4 subs

[Nico73]

Il y a un poste sur FB sur le groupe Audio Horn & waveguide super intéressant.

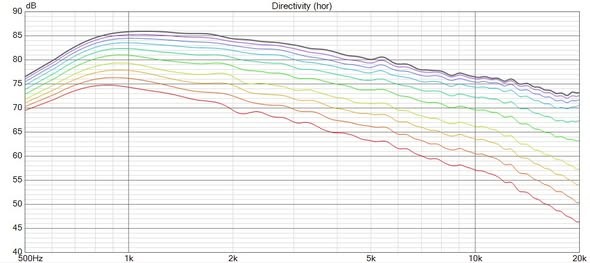

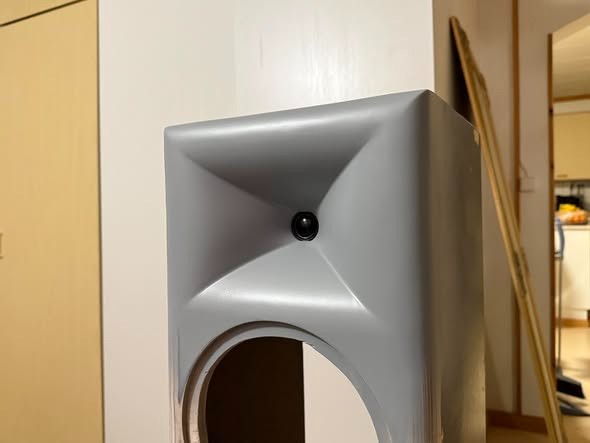

Un gars a posté ses mesure du pav Pureshape sur une caisse en cours de construction. Pour l'instant, rien que les mesures publié sont "incredible".
Hate voir la suite avec le hp.

Bravo Nicolas

[Nicolas]



Oui ça rassure de voir que le gars a obtenus un truc parfait en pas de 5° dans une caisse finit.

Il a mis le roundover préconisé et a suivis le tuto pour les polaires, apex, fenetrage, etc...

Comme d'hab on a les rageux qui doutent de la véracité des courbes (J'ai l'habitude mais de celles d'un client c'est une première) et qui compare ça à JBL , là pour le coup faut chercher, ya rien de similaire et les polaires/ouvertures n'ont rien à voir, etc... Aprés oui monitor 2 voies avec un pav à tweeter rectangulaire lol.

ça doit piquer à l'ego des gars qui ont des JBL et qui pensaient que c'était imbattable .

Par contre, quand il mettra le PURIFI, sa suspenssion special créé un obstacle, ça difracte dessus, on peut résoudre un peut ça en l'orientant d'une certaine manière. ça se verra sur ses mesures vertical (et un peut en horizontal) mais pas trop le choix.

Le fait que ce soit une enceinte suffisament grande arrange le truc, plus l'enceinte est petite plus les centre à centre sont proche et plus les longeur d'onde en jeux sont courte ce qui fait prendre de l'ampleur au phénomène, qui est normal.

[Nico73]

En tout cas beau projet, et toujours impressionné par la qualité de construction des caisses. Je n'ai vraiment pas le niveau pour ça.
Si on fait un HC dans salle dédié avec enceinte encastré comme Roland fait, est il toujours obligatoire de faire le roundover ?

+
Nico

[Didier]

Effectivement excellent. C'est un 24 cm je suppose?
Qu'entends tu par "on peut résoudre un peut ça en l'orientant d'une certaine manière"? Incliner le woofer?
Didier

[Dagda]

Le tourner.



La forme de la suspension étant un peu particulière, il faut se débrouiller pour mettre un "creux" dans l'axe du pavillon.

D.

[Nico73]

incroyable la suspension, c'est du jamais vu:

Pour Dagda, as tu vu mon message ?

+

[Powerdoc]

incroyable la suspension, c'est du jamais vu:

Pour Dagda, as tu vu mon message ?

+

Le but de cette suspension c'est quelque soit la position du HP, que le volume de la surface emissive reste invariant.
sinon je serai également interessé par question d'enceinte In wall partielle à l'Indienne et roundover

[Nicolas]

C'est ça, juste le tourner pour avoir un creux en haut et sur les cotés.

Pas besoin de roundover en inwall, juste caisse carré et faire commencer la LDR direct aprés avec l'enceinte affleurant, pas de vide entre les deux, ça evite aussi que l'enceinte soit direct collé à un tasseaux de bois correspondant à l'alcove où elle est.

Apres chaque montage est différent ou presque. Le point et d'éviter tout gap ou surface en dur contigüe, surtout en lateral.

PS : une surface dur (un mur) même parfaitement contiguë est la pire des implémentations

[Powerdoc]

C'est ça, juste le tourner pour avoir un creux en haut et sur les cotés.

Pas besoin de roundover en inwall, juste caisse carré et faire commencer la LDR direct aprés avec l'enceinte affleurant, pas de vide entre les deux, ça evite aussi que l'enceinte soit direct collé à un tasseaux de bois correspondant à l'alcove où elle est.

Apres chaque montage est différent ou presque. Le point et d'éviter tout gap ou surface en dur contigüe, surtout en lateral.

PS : une surface dur (un mur) même parfaitement contiguë est la pire des implémentations

Je pense finalement que ce sera une enceinte séparée en 2 voies inspirée de la photo que tu as montré (pour ma part, il y aura deux HP passifs : donc 3 HP sur la facade avant en plus du pavillon
Le fait d'avoir une enceinte que l'on puisse bouger / regler l'inclinaison (rotation sur son axe) a sa guise donne plus de facilité de placement idéal.

[Powerdoc]

Par contre, quand il mettra le PURIFI, sa suspenssion special créé un obstacle, ça difracte dessus, on peut résoudre un peut ça en l'orientant d'une certaine manière. ça se verra sur ses mesures vertical (et un peut en horizontal) mais pas trop le choix.

Le fait que ce soit une enceinte suffisament grande arrange le truc, plus l'enceinte est petite plus les centre à centre sont proche et plus les longeur d'onde en jeux sont courte ce qui fait prendre de l'ampleur au phénomène, qui est normal.

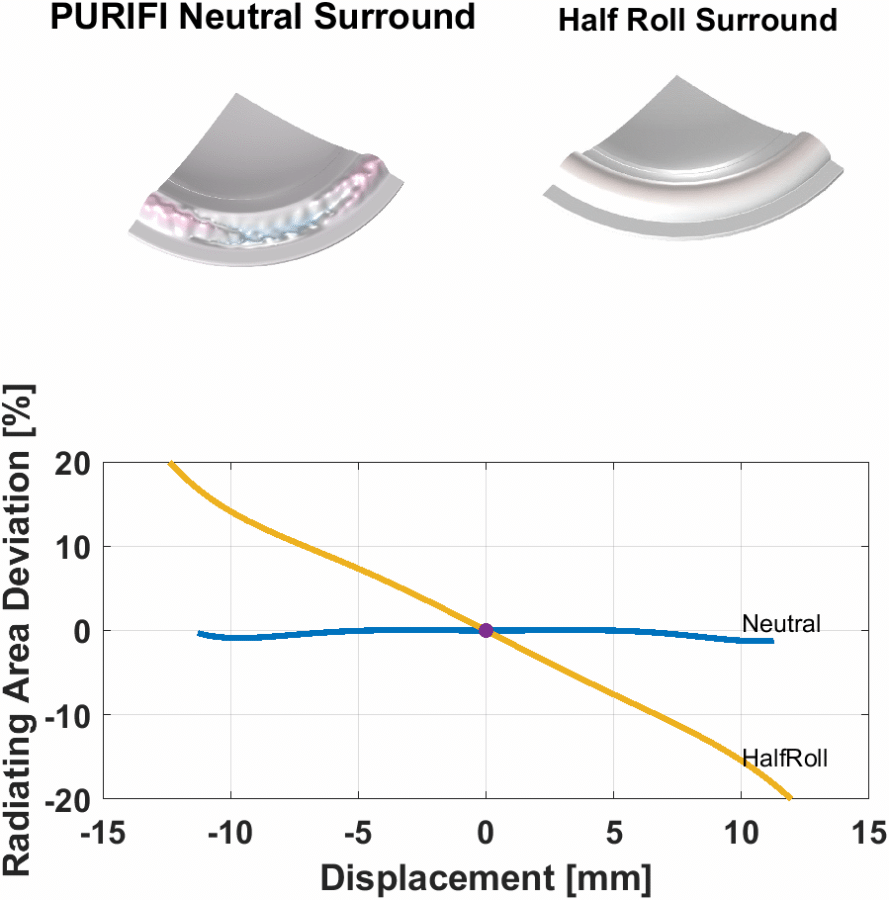

C'est un sujet d'autant plus complexe que la forme change en fonction de l'excursion de la membrane , que ce soit pour l'enceinte Purifi ou pour une autre, les suspensions en rouleau devant être pires que les autres
Cliquer sur l'image pour avoir l'animation

[Tonipe]

Le but de cette suspension c'est quelque soit la position du HP, que le volume de la surface emissive reste invariant.

Quand la membrane bouge, le volume de l'enceinte varie très légèrement, en moins quand la membrane recule, en plus quand la membrane avance.
Si la suspension en rajoute un epsilon, quelle importance ?
Le graphique indique 10%, sans préciser de quoi !
De toute façon, un haut-parleur doit rester "en petits déplacements," ce qui minimise le problème !

[Nicolas]

Disons qu’on ne sait pas trop si cette amélioration est à la marge à la mesures et donc à l'écoute, que l’on ne soit pas dans un truc genre 0.02% de H2/IMD en moins à + 80% de l’elongation max, donc oui difficile de donner l'impact et si un Sub est ajouté l’intérêt disparaît.

Sur ce HP moi ce que j'aime bien c’est avant tout sa faculté à monter et ses dispos basses de manière general, le tout avec un rendement "studio" entre hifi et pro et une puissance max de HP pro.

Par contre ça se paye un peu: Sa suspension mais aussi son cache noyau en forme de pointe évasée à la base se comportent comme un obstacle physique au front venus d’au-dessus (tweeter ou wg peut importe), ça par contre ça se mesure trés bien et est visible meme sur la polar en H sur les pettites enceinte.

On voit que ça n’a pas été simulé, le logo sur le châssis insiste à mettre la suspension dans un sens qui n’est pas le meilleur que ce soit avec l'élément au dessus et avec les bords du bafle sur les côtés, j’ai simulé en FEA avec leur fichier.

[Powerdoc]

Le but de cette suspension c'est quelque soit la position du HP, que le volume de la surface emissive reste invariant.

Quand la membrane bouge, le volume de l'enceinte varie très légèrement, en moins quand la membrane recule, en plus quand la membrane avance.
Si la suspension en rajoute un epsilon, quelle importance ?
Le graphique indique 10%, sans préciser de quoi !
De toute façon, un haut-parleur doit rester "en petits déplacements," ce qui minimise le problème !

Le volume de l'enceinte est sans importance , ce qui est mis en avant c'est la variation de la surface emissive de l'ordre de 10 % Difficile de dire comment cela se traduit, mais le fait est que niveau IMD (le plus important) les Purifi et en particulier le 8 pouces fait très fort

[Tonipe]

Je ne vois pas en quoi les mouvements de la membranes modifient la surface émissive, qui est mesurée au milieu de la suspension.

[Kro]

Je ne vois pas en quoi les mouvements de la membranes modifient la surface émissive, qui est mesurée au milieu de la suspension.

La surface émissive peut varier légèrement selon la forme de la suspension pendant l'excursion.
La mesure au centre de la suspension n'est qu'une approximation.

C'est très instructif de voir un haut-parleur en action sur de forts déplacements au ralenti.

Bon après je pense qu'on est dans le détail.
Par contre les accident lié à la jonction membrane suspension sont moins un détail.

[Dagda]

Surface x déplacement de la membrane = volume ...
Histoire de relativiser

[Lionel83]

Ca papote, ça papote !!!, et pendant ce temps certain avance.................. Mais doucement

[Tonipe]

La surface émissive peut varier légèrement selon la forme de la suspension pendant l'excursion.

Possible.
La question est de savoir comment on le mesure en pratique.
