Enceinte 3D de bureau en Transmission Line

[moonfly]

Bonjour,

comme il y a eu pas mal de vue concernant l’enceinte 3D que j’avais réalisé et bien je fais une nouvelle version toujours adaptée pour mon bureau et qui fonctionnera selon le même principe : DSP et bi-amplification pour les enceintes plus caisson de grave amplifié devant les pieds. j’ai repris un petit coaxial que j’avais déjà utilisé pour une simu et je vais l’adapter dans une boite en Transmission Line. Il y a une première ébauche avec vue de l’intérieur dans le PDF

[Indien]

A voir !

Je n'ai aucune expérience de ces enceintes en TL, j'avais fait il y a une 15ème d'année un Sub en TL sur plans qui marchait bien, mais était probablement inutilement trop volumineux.

Tu as fait des simulations de virtualisation / prédiction avec quel(s) soft(s) ?

Pour ceux qui sont sur tel portable, voici le pdf en clair (c'est mieux de poster en image)

[moonfly]

‘’Tu as fait des simulations de virtualisation / prédiction avec quel(s) soft(s) ? ‘’

pour les simus de la ligne je vais voir ça dans un premier temps avec SpicyTL qui est un logiciel spécialisé pour les TL

[Sensunda]

Cela se compare très très bien avec une enceinte BR dont l'évent serait très long. Donc accord très bas (se rapproche d'un comportement d'une enceinte close) et beaucoup de résonances parasites à gérer.

[Indien]

Oui, un BR très très long, mais sans volume de charge arrière.

Ah oui, faut voir jusqu’à quelle fréquence ces resonnances parasites remontent, il peut facilement y avoir plus à perdre qu’à y gagner en cas d’un montage large bande, ce qui est le cas ici

[moonfly]

En imprimant la partie centrale avec les côtés séparés et les prévoir démontables il serait possible de faire des tests et mesures de l’enceinte avec différents types et pourcentage de rembourage internes
et de comparer ça aussi avec les simus pour voir si ça correspond un peu, beaucoup ou pas du tout.

[Indien]

Bonne idée, à toi de jouer !

[Dagda]

Moi chui pour !

Et au pire, ça fait une expérience !

[Didier]

C’est pas les enceintes ACL équipées de HP EMS qui sont conçues de la sorte?

[moonfly]

En imprimant la partie centrale avec les côtés séparés et les prévoir démontables il serait possible de faire des tests et mesures de l’enceinte avec différents types et pourcentage de rembourrage internes
et de comparer ça aussi avec les simus pour voir si ça correspond un peu, beaucoup ou pas du tout.

pour faire correctement des tests il faudrait faire une enceinte spécifique avec des cavités pour pouvoir ensuite y mettre des inserts pour que l'on puisse démonter plusieurs fois de suite les parois de côté sans causer de dommage,
il faudrait aussi une bonne étanchéité en mettant par exemple de la bande mousse de 1 mm pour faire les joints.
pour la réalisation de l'enceinte c'est possible sans problèmes mais tout cela plus les tests nécessite du temps de travail
que je n'ai pas (surtout pour tout les tests possibles) ayant aussi d'autres préoccupations.

sinon je m’étais intéressé la Daline à l’époque pour un deuxième système

enceinte Daline

http://6bm8.lab.free.fr/Documentations/ ... LIGNE.html

http://6bm8.lab.free.fr/Documentations/ ... ALINE.html

[Dagda]

Les inserts se mettent très bien dans les montages en impression 3D.
Un simple trou, un fer à souder, un insert et zou c'est bon tu as un truc démontable

[moonfly]

c'est ce que j'ai écrit, il n'y a pas de problème sauf qu'il faut le faire et plus le reste, je me contenterais des simus. Je ferais directement une version définitive directe du bloc central et je collerais les deux côtés. Pour l'instant je réfléchis à quel va être l'absorbant interne que je vais mettre dans l'enceinte, une nouvelle version de mon simulateur qui devrait sortir dans quelques temps pourra utiliser de la mousse de mélamine, les tests sont prometteurs apparemment.

[Dagda]

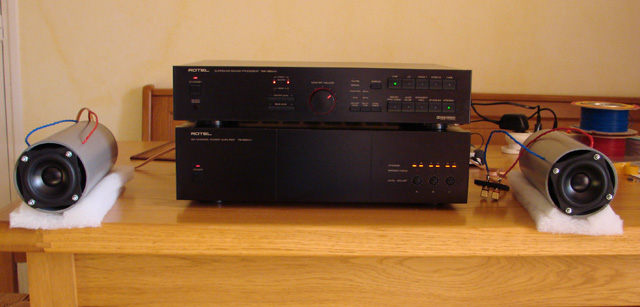

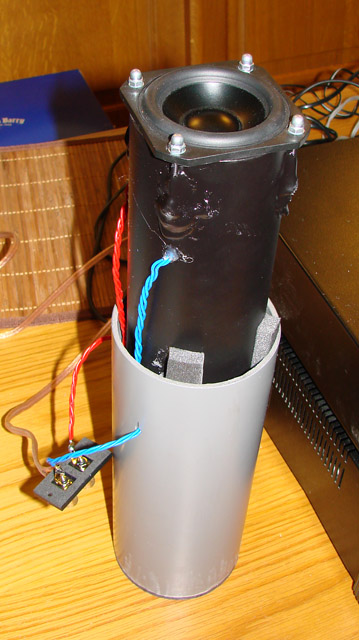

J'avais fait un truc rigolo avec 2 tubes PVC et un "large bande" Peerless de 3".





Et quelque part on était entre la petite charge BR et la ligne de transmission

[moonfly]

dans le même genre que ton tuyau j'ai étudié et reproduit avec quelques modifs la colonne Charlin dans Akabak et les résultats était fort intéressant il est possible de faire du grave profond et d'accrocher du 16 Hz.
https://charlin-lescharlinales.weebly.c ... t-160.html

[moonfly]

un premier jet de simu la courbe est pas mal pour un début brut, il faut que je vérifie certains paramètres et que je
m'occupe de l'amortissement dans la boite.
