DIFFUSEUR DE SHROEDER 2 EN 1

[Fractal]

Bonjour à tous,

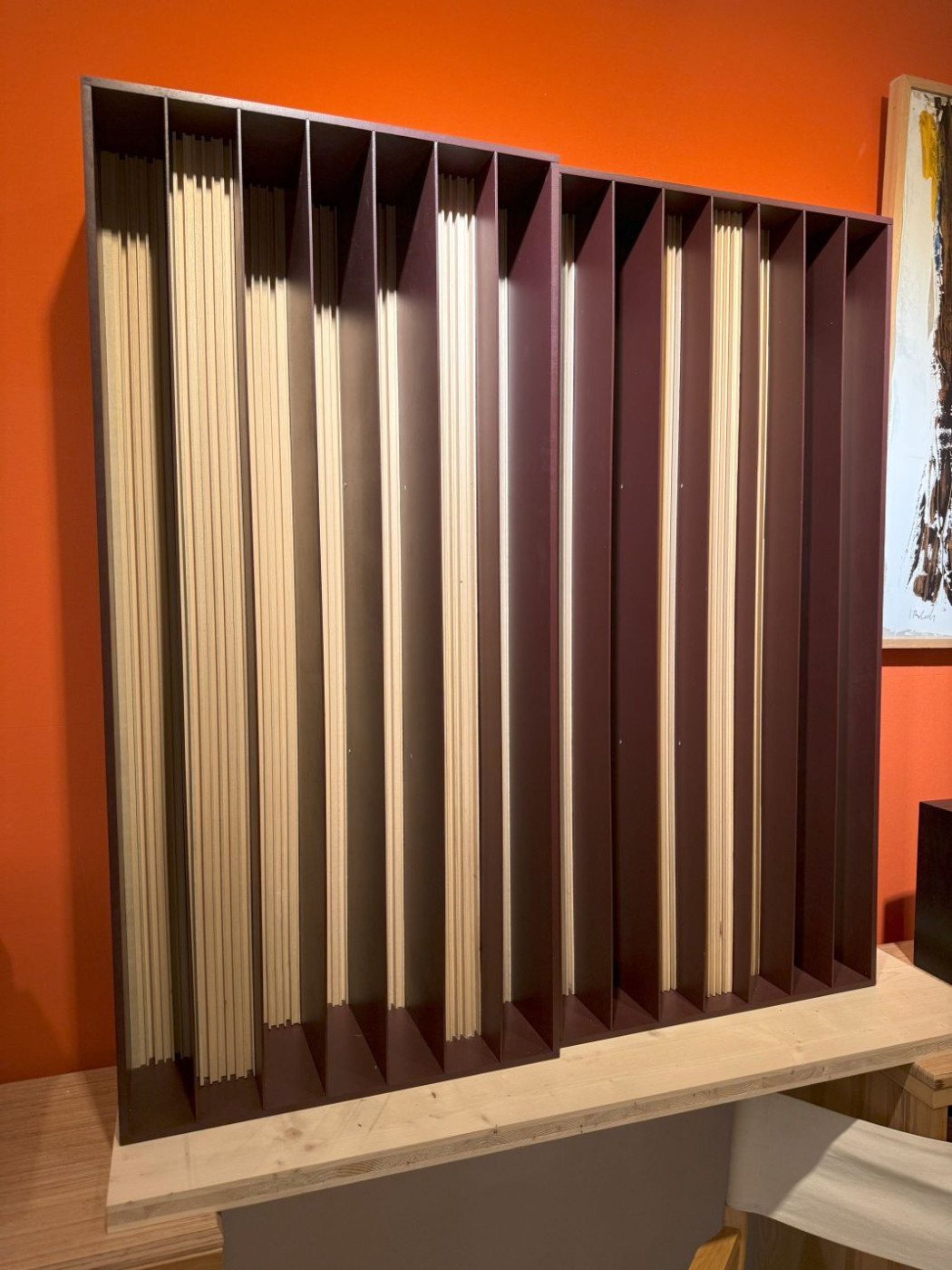

Nouveau sur le forum et m’étant présenté d’une façon assez succincte dans la rubrique dédiée, voici plus en détail une de mes réalisations. Elle fait des merveilles dans le champ des réflexions spéculaires. Elle est composée de 2 diffuseurs de Shroeder en un. Le 1er (le plus large), couvre une plage de fréquences entre 450Hz et 2.3kHz environs, le 2ème (les lames rainurées), entre 4.5kHz et +de 20kHz. C’est dommage il y a un « trou » entre ces deux plages mais les lois mathématiques qui régissent les diffuseurs à résidu quadratique mêlées aux possibilités techniques de réalisation m’ont obligé à faire des choix. Le résultat n’en est pas moins au rendez-vous.
Le but étant par ailleurs d’en réaliser une autre paire, légèrement décalée en fréquence, pour élargir le spectre de diffusion.

[Fractal]

Pour avoir par le passé déjà fabriqué et testé un diffuseur « simple » par rapport à un « fractal », à l’écoute, le détourage des notes, les impacts, l’aération est largement supérieure avec le fractal.
Je vous l’accorde, ce fut à l’époque un travail lourd et fastidieux de fabriquer un résonateur sans, puis un autre avec, pour pouvoir les comparer.
Pour la partie fractal,
les résonateurs fractal alternent un « droit » et son inverse. Ce choix avec le recul est je pense exagéré car selon le site https://www.subwoofer-builder.com/qrdude.htm « Faire pivoter un panneau standard de 180 degrés est la solution la plus simple lorsque l’un multiplie les diffuseurs ». Mais je tenais à construire un alterné droit/inverse, pour en mesurer les effets (et la faisabilité de réalisation d’autre part).
Si je réalise la 2ème paire, elle sera je pense avec des fractal posés alternativement à 180° les uns par rapport aux autres

Voici le détail de fabrication pour la partie "Fractal"(côtes en mm)

Détail Droit.jpg (53.93 Kio) Vu 232 fois

Détail Inv.jpg (51.35 Kio) Vu 232 fois

[Fractal]

et pour la partie principale

[Fractal]

Pour la partie fractal,
les résonateurs fractal alternent un « droit » et son inverse. Ce choix avec le recul est je pense exagéré car selon le site https://www.subwoofer-builder.com/qrdude.htm « Faire pivoter un panneau standard de 180 degrés est la solution la plus simple lorsque l’un multiplie les diffuseurs ».
Mais je tenais à construire un alterné droit/inverse, pour en mesurer les effets (et la faisabilité de réalisation d’autre part).
Si je réalise la 2ème paire, elle sera je pense avec des fractal posés alternativement à 180° les uns par rapport aux autres

La distance mini du PE pour ce modèle est de 1.72m, en deçà, le champ n’est pas considéré comme suffisamment diffus (dixit qrdude). Il est préférable de positionner le résonateur face aux médium/tweeters, donc derrière l’auditeur, sur le mur arrière.
Les essais sont réalisés en occultant le Shroeder par un panneau léger (une plaque de polystyrène par exemple) et en le découvrant alternativement. Les auditeurs constatent immédiatement la différence.

au plaisir de recevoir vois remarques. (on progresse en corrigeant ses erreurs) Fractal

[Dagda]

Sacré taff !!
Comment est-ce que tu as fait les rainures ?

D.

[Fractal]

Bonjour à tous, Bonjour et merci Dagda

J'ai réalisé à l'aide d'une défonceuse, d'un gabarit fabriqué pour l'occasion, et d'une scie sur table pour les coupes.
Le plus long fut l'assemblage (à blanc), le ponçage, la peinture.

La partie arrière avant pose du fond

Mais le travail en vaut la peine, j'envisage une deuxième paire. Mais 3 mois de réalisation pour les premiers, je devrai faire mieux pour les autres ☺.

Fractal

[JIM]

Superbe

[Elgrosso]

Tres sympas, diffuser l’aigu doit etre chouette.
Certains des miens ont besoin de recollage (a force de les déplacer) donc a la prochaine revision je tenterai bien ta méthode.
En cherchant peut-etre une astuce pour gagner du temps, genre empilement de mdf fins selon les calculs.

Ce sont des modules en boites ikea besta, en qrd n7 qui en théorie couvrent 350hz-4.7khz.
Super rapide a faire donc j’en ai une vingtaine, presque trop maintenant

[Fractal]

Bonjour Elgrosso,
Bien le mur de diffuseurs !
Pour tester j’en mettrai la moitié en vertical, la moitié en horizontal. L’ensemble ferait un diffuseur 2D.
L’empilement de mdf fut un temps dans mes projets. Puis lors des premiers essais j’ai utilisé des tasseaux rabotés dans lesquels je faisais les rainures à la scie sur table (fastidieux car toutes les côtes étaient à 0.2mm près).
A la comparaison, celui avec rainures donnait un résultat bien supérieur au modèle sans rainures.
Plus tard après observation minutieuse des Anti Fluter d’Akustar, j’ai lu qu’ils étaient réalisés dans un bois tendre, donc à l’aide d’une fraise, d’où l’idée de la défonceuse et d’utiliser de l’ayous, bois assez tendre que l’on trouve chez les fournisseurs spécialisés.
Le fait de les fabriquer moi-même m’a laissé le choix de la plage de fréquence, ainsi que la liberté de faire la version « droite » et son inverse.
D’ailleurs toi qui a beaucoup en droit, tu devrais regarder le logiciel QRDUDE (freeware) pour calculer les inverses. Leur site (cité plus haut) explique la façon de panacher ces diffuseurs pour homogénéiser la diffusion. Ce qui améliore également l’écoute.

Fractal

[Elgrosso]

J’ai testé la 2d en mixant les orientations, mais deux problemes :
- ils font 60x64cm, donc pas vraiment alignable proprement
- au bout de qq semaines je les ai entendu grincer... les « fins » et les tasseaux commencaient a vouloir se faire la malle, le collage n’etait pas prévu pour
Et surtout, vu que je n’entendais pas de difference j’ai tout remis en vertical.

Avec du bon matos la rainures sont sans doute plus adaptées en effet, surtout dans le choix des dimensions.
Et plus propre, plus solide.
Je ne me souviens plus trop des détails ca fait qq années mais j’avais du tout calculer en fonction de ce que je trouvais en gsb, vraie epaisseur de mdf pour les fins, dimensions mesurées pour les tasseaux de puits etc.
J’en voulais beaucoup donc il me fallait un truc rapide, pas cher, et a outils minimum, sur la fin j’en faisais un en 30 min.

Quand tu parles d’inverse tu parles bien de symétrie ?
En fait ils sont concus symétrique, et deux par bloc avec un decalage.
J’avais utilisé le calculateur sur mh-audio (mais offline depuis un moment) :
Donc ce principe :

Les bords de caisse faisant la moitié du puit le plus haut, de facon a créer une continuité en les alignant bords a bords : gauche droite-gauche droite etc.

[Fractal]

Bonjour Elgrosso,
L’inverse n’est pas parfaitement symétrique, le calculateur qrdude est très bien fait pour générer un droit et son inverse
https://www.subwoofer-builder.com/qrdude.htm
La lecture de la page complète est également enrichissante (via le traducteur Google et un peu d’interprétation )
Voici l’outil, j’ai marqué la touche qui déclenche le calcul pour l’inverse

SHROEDER DROIT.png (28.8 Kio) Vu 54 fois

Voici donc l’inverse

SHROEDER INVERSE.png (28.55 Kio) Vu 54 fois

Les autres commandes permettent de choisir une forme adaptée à ton projet, comme la position de ta séquence. Une fois choisie, la touche inverse fait le calcul. Le tout est vraiment intéressant à expérimenter.

SHROEDER commandes.png (10.18 Kio) Vu 54 fois

Pour ma part et concernant l’assemblage, si le 1er projet était collé à la colle néoprène, le 2ème est vissé. Les deux sont très solides. Le plus dur pour la version vissée est de trouver les bons endroits où mettre les vis

[Elgrosso]

Ha oui ok cet inverse !
A l’époque je m’etais bp inspiré de cette page : https://dngmns.home.xs4all.nl/rb_dif_uk.htm
D’ou le choix du n7 pour maximiser la plage d’influence sur une profondeur de 20cm seulement.
Mais je vais étudier les inverses, si je dois en recoller qquns autant le tester !
