Salle de YvesM Hifi/HC

[YvesM]

Bonjour,
je fais ici une brève présentation de ma salle commencée en 2014 terminée en 2016.
Déjà présentée sur feu cinetips et hcfr.

Avant travaux :
Il y a un couloir reliant l'entrée au garage, une salle d'eau-WC, une chambre.
2 portes, 2 fenetres, une petite ouverture garage/SdB.
Toute la pièce est doublée en LdR-brique 3cm/platre.
Construction de 1982 qui qualitativement n'a rien a envier à ce qui se fait en 202x..

Les évacuations ont été conservées au cas ou il faudrait revenir à l'origine.





Il y a un pilier et une poutre traversante visible sur les phots précédentes.

La pièce n'est pas facile à amménager, elle n'est pas symétrique et Il faut garder les 2 portes et les 2 fenêtres...
Ca restera aussi un lieu de passage...
La hsp est de 2,2m et 2m sous la poutre, 5,45m entre le mur AV et le mur AR central.

Néanmoins il y a un beau volume et ça reste séparé du reste de la maison.
L'emplacement pour le Rack équipement viendra naturellement dans le recoin.

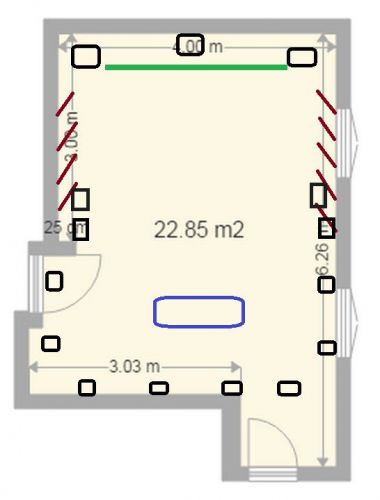

Le plan de la pièce ainsi constituée vue de dessus:



Gros travail de reprise d'électricité quand même avec un tableau électrique dans le garage refait à neuf:
GTL, Disjoncteurs, Interdiffs, Parafoudre, Delesteur/programmateur chauffage.
A suivre...
.

[YvesM]

Je rappelle qu'en 2013 les informations pertinentes pour construire une vrai salle de ciné était très difficiles à obtenir sauf à passer passer par un professionnel qui ferait aussi tout le travail.
il en allait de même pour les outils électroniques et informatiques (hors matos pro)
N'ayant pas les moyens fiancers pour un tel projet j'ai tenté l'aventure du DIY avec les moyens du bord.

L'apport des forums est indéniable et notamment celui de personnes qui y ont partagé leur savoir que je remercie ici grandement sans lesquelles ça aurait été bien plus difficile et aproximatif.

Ceci étant voici le résultat après 2 années de travaux et les quelques années après diverses petites améliorations:

Tout d'abord l'implantation des divers absorbants/réflecteurs/diffuseurs ainsi que principaus éléments.

Ecran Microperf Oray au format 2.1 de 3mx1,5m.

3 LCR DIY Dynaudio + 1 Sub Beyma 12L60 DIY à l/4 @30Hz derrière l'écran (obsolète)
12 Eltax Monitor 1 en surround (7.1). 4 par Sur latéral, 2 par Sur back.

Ampli THX Integra DTR 70.4 + Yamaha P2500 (Subs) + Berhinger DSP1124
Projecteur JVC DLA X55.
BD Panasonic 820 + Shield TV

Reflecteur/absorbeurs latéraux.
Mur absorbant AV 45cm

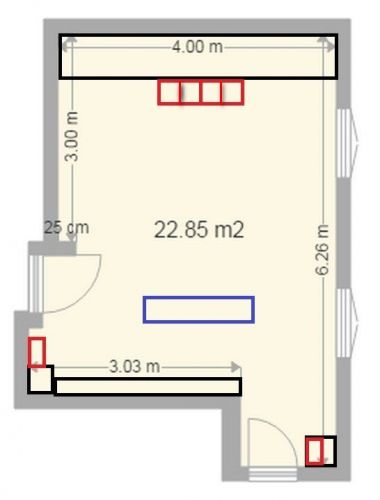

Zone d'écoute à 3,7m de l'écran en bleu..





Zones d'absorbant en noir.
45cm à l'avant et 20cm à l'arrière
BassTrap en LdR de section carrée 40x40cm à gauche et 50x50cm à droite.

Les Subs (6) en Rouge: Kenwood KSC-W1200B (Clos)

Zone d'écoute en bleu



.......

[YvesM]

L'esthétique pure n'a pas été l'objectif premier vue que l'utilisation se fait dans le noir total.
La performance maxi a été recherché avec des moyens minimisés.

Moquette spéciale passage répétés au sol
Basotect au plafond en zone avant sous tissus tendus.
Diffuseurs 2D au plafond + antiflluter en partie AR
Diffuseurs 2D en coté AR.

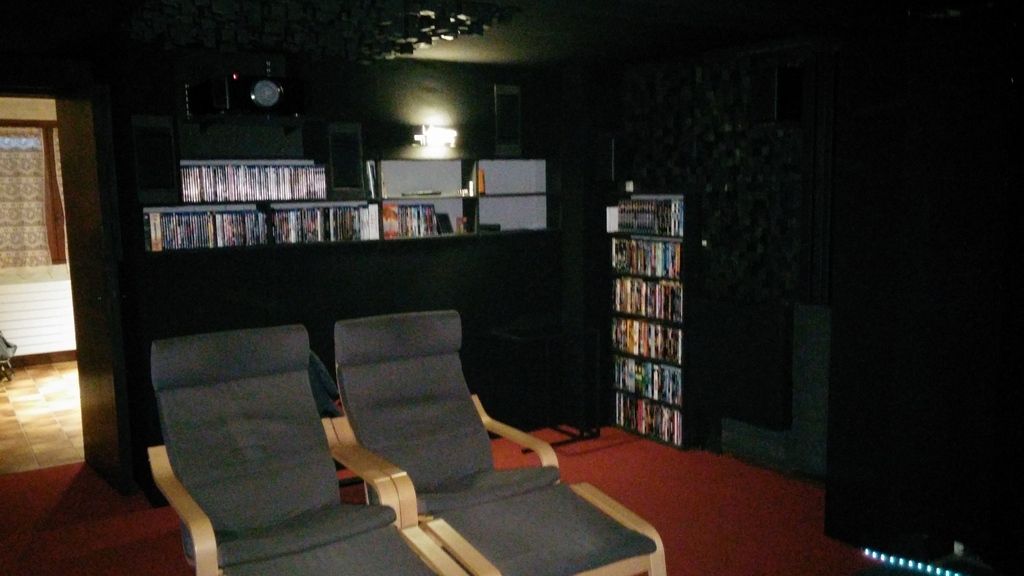

La salle apès travaux :

Partie AR:

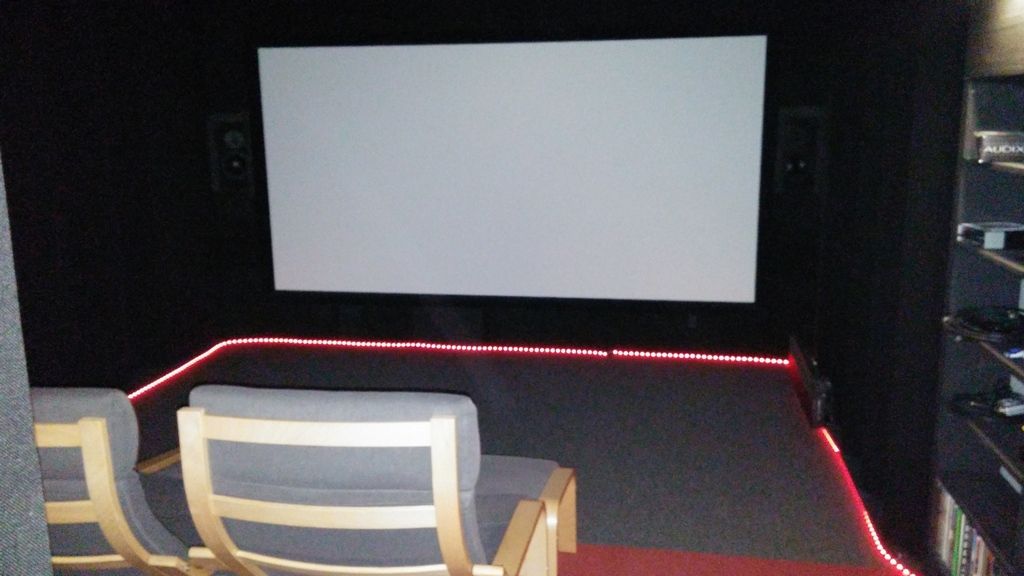

Partie AV:


Les parties du coté droit situées sous les fenêtres sont complètement amovibles en 5m pour acceder complètement aux fenêtres.
Elles sont masquées par une plaque d'agglo vissée sur chaque dormant avec de la LdR appliquée sur les vitres.
.

[YvesM]

La ventilation est assurée par une ventilation par soufflage DIY via un filtre F7.
Le soufflage se fait par la petite fenêtre ex SdB et la sortie par la fenêtre AV droite (en cours de réalisation).

La Climatisation est assurée par une groupe Mitsubishi et une console posée sous la 1ere fenêtre.

Les sièges sont de simples Poäng qui sont déplaçables à la demande pour faire une rangée de 2 (voir 4 sièges) ou un seul siège centré : La PE !
Il y a un repère au sol pour repositionner exactement les sièges.

Les étagères à DVD/BD font partie intégrante de la correction acoustique avec un fond en Basotect.

L'alimentation de la salle se fait par un câble RG2 en 6mm2 protégé par un disjoncteur 20A.
Un petite distribution de prises 220V est présente en extrémité derrière le meuble HC.
Des rallonges avec inter et disjoncteur viennent se brancher dessus

Pas de sytèmes automatique tout est coupé via des interrupteurs isolation totale du secteur en mode Off.
Pour la mise en route il y a 3 inter et les TC des appareils ce n'est pas le bout du monde

Pas de ciel étoilé ni autre fioriture rien que du fonctionnel

[Kro]

Merci pour ton partage.

Il y a eu des évolutions de salle en 10 ans ?

[YvesM]

Ici un aperçu des surround lateraux coté droit:


C'est l'évolution principale de toutes ces années. là c'était en 2024.
C'est passé de 2 enceintes à 3 puis à 4 enceintes par cotés après plusieurs essais successifs.
La 4eme enceinte la plus basse complète la bulle sans qu'elle soit localisable car située un peu plus loin que les autres.

Toutes les enceintes sont dans la fouchette d'angle autorisée par Dolby pour le Surround en 7.1.
La bulle surround est bien présente.

[YvesM]

Coté matériel:
je suis passé de Onkyo TX-NR1010 à Integra DTR 70.4 + kit Audyssey Pro il y a quelques années.
L'amélioration était perceptible.
Je suis aussi en mode 9.1 avec des enceintes high AV.

Puis est arrivé REW avec ses dernières versions qui ont bien changé la donne.

Actuellement je teste divers emplacement de Subs.
Je n'utilise pas Audyssey Pro mais un DSP1124 sur la sortie Sub de l'ampli.

Comme dans le schéma publié plus haut il y en a 6 : 4 en clusterAV centré + 2 dans les coins AR.
Pour pas me ruiner j'ai pris des subs voitures clos et après égalisation ce n'est pas mal du tout.

Les courbes sont à venir...

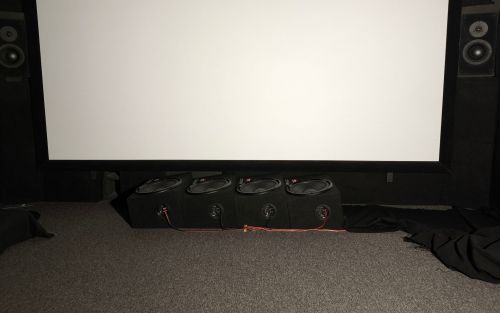

Cluster AV Intégration à faire...

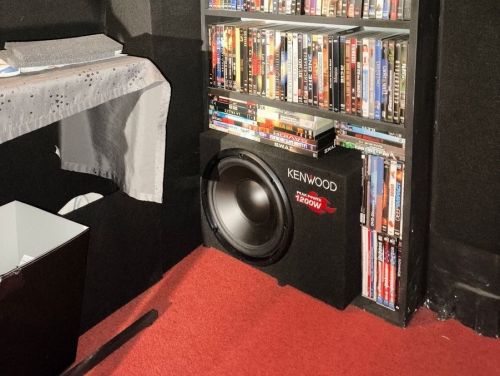

Coin AR Gauche La protection est à faire.

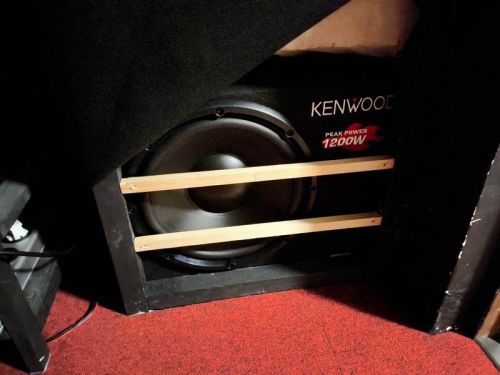

Sub AR Droit Planqué dans le BassTrap.

.

[Lionel83]

Salut Yves,

Je me souviens bien de ta salle, à nos débuts sur Cinetips
Belle salle et belle évolution , j'ai également multiplier les enceintes surround et y a pas photo niveau bulle sonore , bien envie de tester avec une surround vers le bas comme toi

[YvesM]

Merci Lionel,
Oui cinetips Il reste encore des sujets qui ont été récupérés.
j'ai aussi vu de très belles évolutions dans ta salle .
Pour le surround oui il faut tester. L'augmentaion du nombre de HP linéarise la réponse dans la bulle Surround.
Avec 8 par coté on doit être au top

[YvesM]

Essais:
Pour rappel je n'ai que 2 sorties Subs idépendantes sur l'ampli. une pour l'AV et une pour l'AR.
Les 2 subs AR ne sont pas parfaitement equidistants il y a un léger décalage (visible sur l'impulse SubsAR).

Les 6 Subs sont des subs voitures clos avec un fr en cloche autour de 60Hz.
Avec des subs droit les fr seraient naturellement meilleures.


SubsAR G+D:

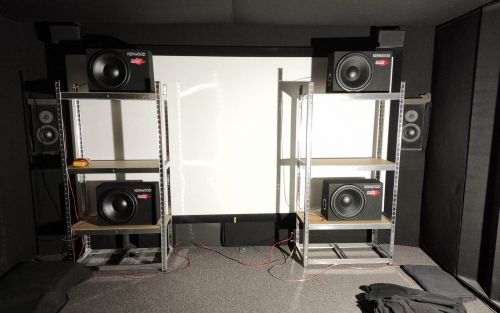

SBA_AV:


ClusterAV



Mesures:
Elles sont réalisées directement sans PEQ ni Audyssey via le dsp sur les sorties Sub.
Le LPF du LFE est sur Off.

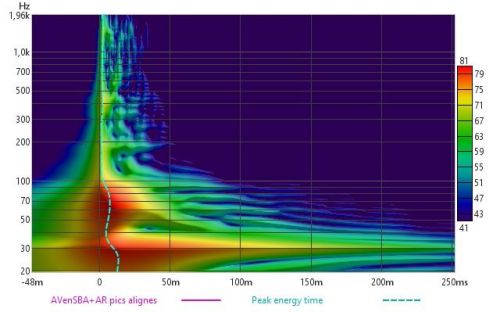

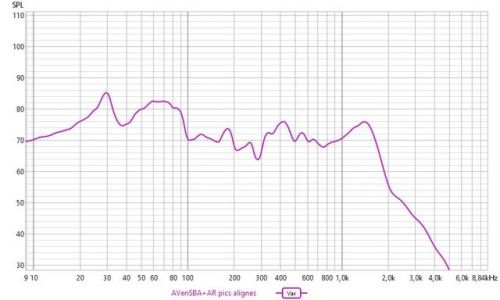

SBA_AV+SubsAR

Meilleure spectrogramme et réponse impulsionnelle.
Courbe de réponse avec un creux@100Hz et au delà.


Cluster_AV+SubsAR

Spectrogramme moins avec un retard @100Hz et moins bonne réponse impulsionnelle.
Courbe de réponse meilleure au delà de 100Hz.

Les détails dans le fichier REW:
https://drive.google.com/file/d/1gfuvw2 ... sp=sharing



Commentaires
L'implémentation d'un SBA n'est une chose facile ça ne marche pas forcément.
A faible distance d'écoute les distances inters caisses ne sont plus négligeables...dès qu'on s'éloigne de la PE
Le raccord avec les LCR devient compliqué.

Avec un cluster centré la distance vue de la PE est presque constante (quasi arc de cercle).
On a quand même une atténuation des modes impairs sur la largeur



Résultats d'écoute
L'écoute est bonne une fois les courbes de réponses égalisées sur les 2 configurations.
On peut voir l'allure en simulant une EQ avec REW et en jouant éventuellement sur un petit décalage entre les Sub AV et AR !

L'écoute avec les 6 subs avec le SBA sur l'avant procure une sensation de grave qui vient de toute la partie avant. Le grave est mieux intégré avec les LCR.
Très agréable.

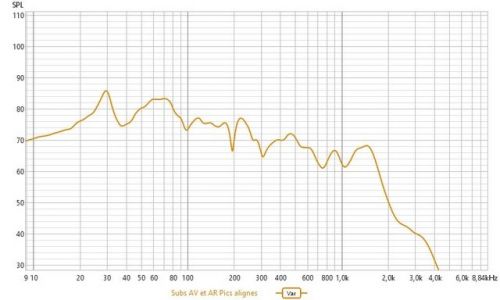

Choix final (pour l'instant)

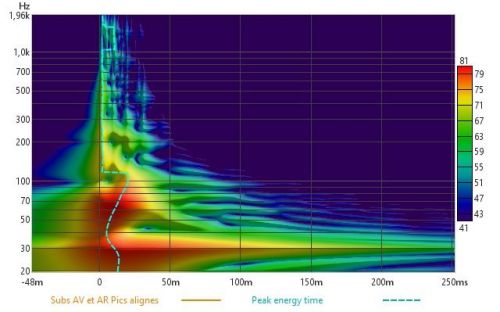

J'ai pu optimiser l'alignement du clusterAV et des subs AR avec un spectrogramme final pas dégeu.
Behringer DSP1124 sur la sortie Sub.
Ca tabasse pas mal aussi

Mesures à venir.
.
