Ampli Modulaire sur base TPA 3255

[milanoze]

Pareil que pour les STX (bah oui c'est pour aller avec idéalement), des nouvelles du projet ?

[CyrilA]

Alors, je m'y recolle cette semaine avec pour objectif de le caractériser à l'audioprecision.

[milanoze]

[ASP68]

Impatient de voir la suite.

[CyrilA]

Bon, aujourd’hui j’ai testé mon ampli.
Boucle PFFB non fonctionnelle pour le moment. Pas mal de soucis à cause de ces satanés vias non vernis (court-circuit sur les alims). Bon, rien de grave, ça se vérifie avant la première mise sous tension.

Ensuite, je passe aux essais à l’Audio Precision.

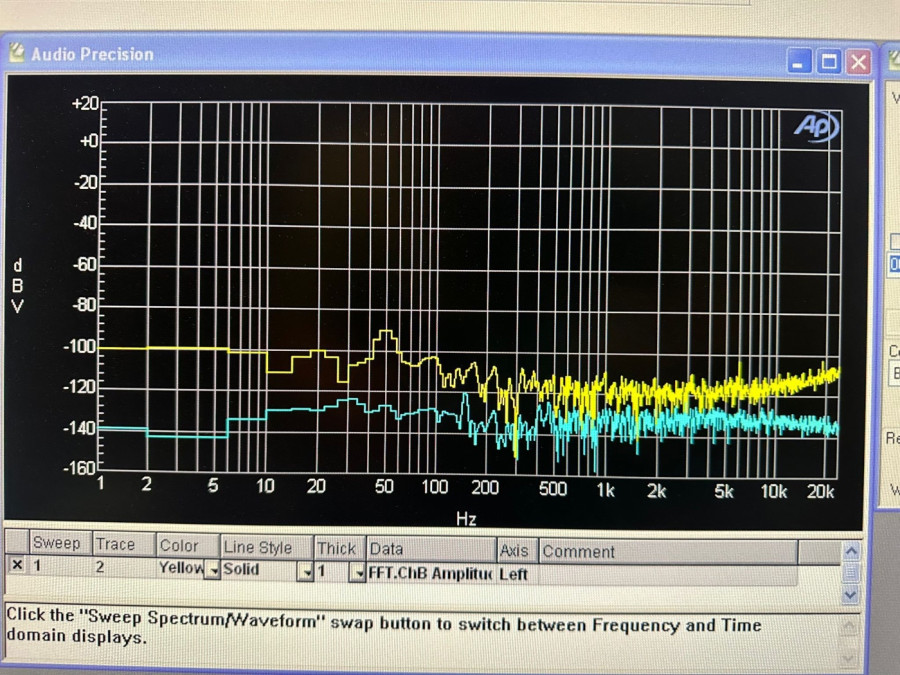

Premier test à vide : ça semble prometteur (plancher de bruit faible autour de -110 dBV) sans le feedback c'est déjà bon!

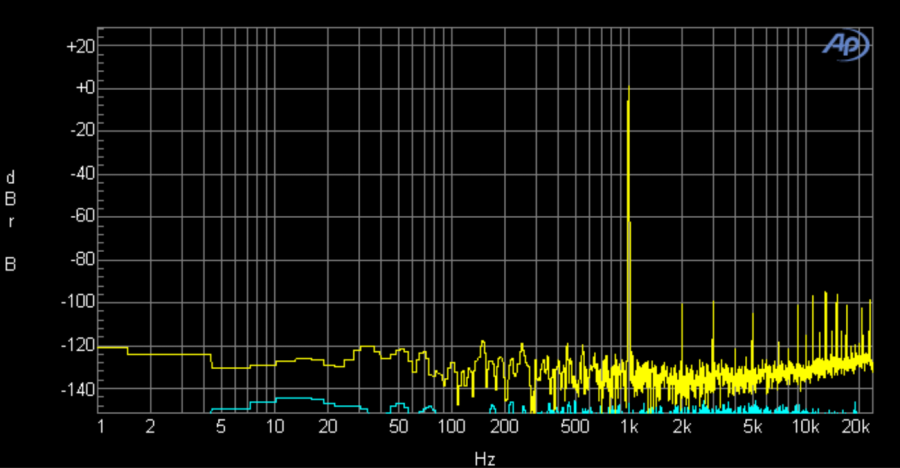

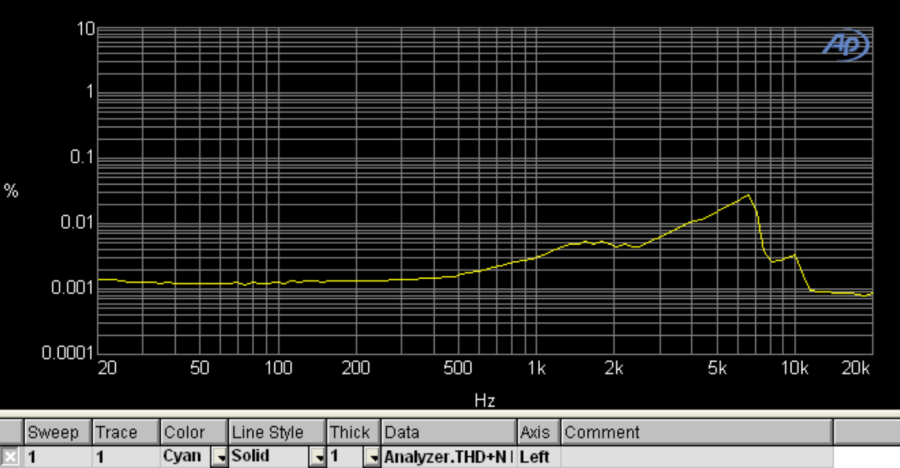

Test sous 50 W : rien à dire sur l’aspect FFT — voici un relevé. Idem pour la THD.

On voit que ça pourrait être meilleur, mais là encore, la boucle PFFB n’est pas active, donc…

Donc vous me voyez venir : où est le souci hormis cette histoire de feedback?
En gros, si je tire 240 W de l’ampli, ça fonctionne très bien pendant 1 seconde, mais ensuite j’ai une sécurité qui indique que la température de jonction dépasse 125 °C.

Alors, le truc cool, c’est que la protection fonctionne.
Le truc qui l’est moins, c’est que mon interface thermique est à revoir.

[Dagda]

C'est très prometteur en tout cas !
Et en limant les entretoises pour gagner les 0.5mm qui font chier ?

D.

[CyrilA]

Ce serait la meilleur option, mais il faut que je fasse un évidement de matière a l'endroit ou il y a les AOP qui sont plus haut.

[Dagda]

A la défonceuse ça se fait très bien, ou plus simplement avec un foret et une perceuse

D.
