Petit top LCR pour salon, et plus si affinité

[Dagda]

C'est mimi tout plein ça

[ASP68]

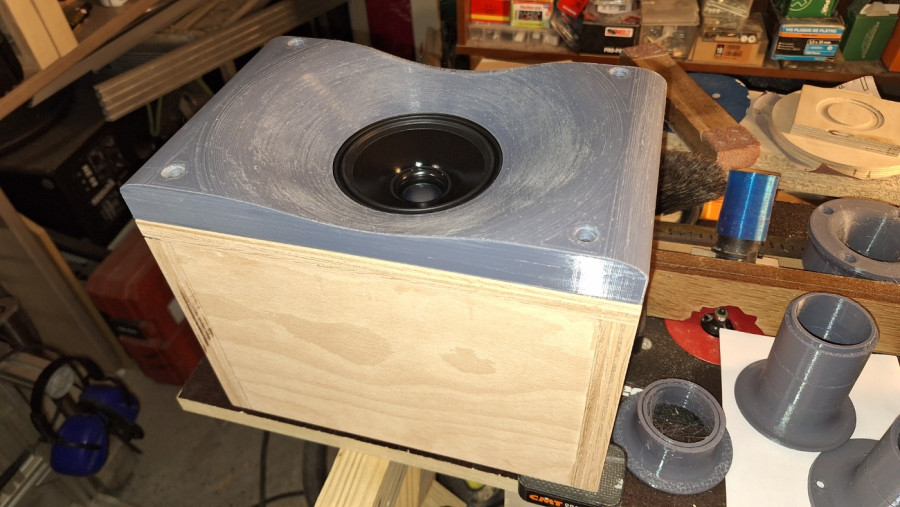

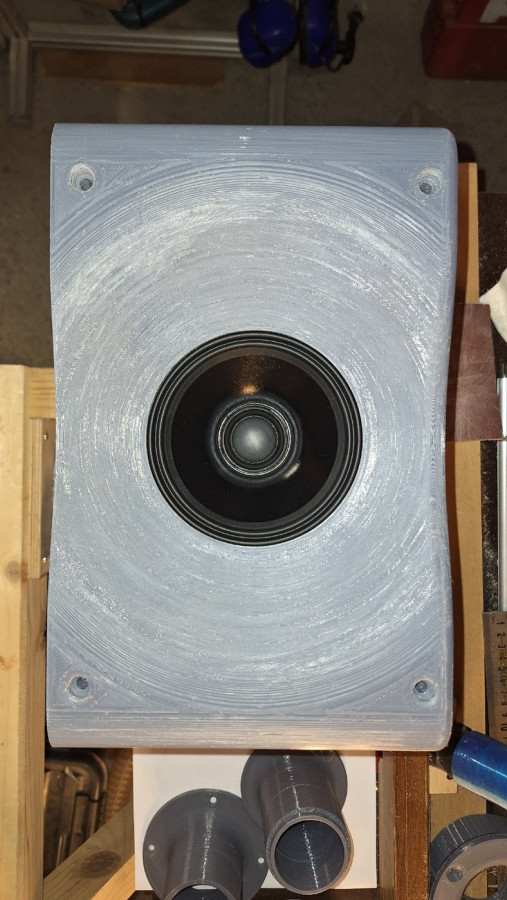

Montage a blanc, c'est nickel !

[ASP68]

Buse de 0.8 c'est gros et il faut pas aller trop vite.
Si tu as des bulles c'est que ton filament est humide (l'humidité se met à bouillir et ça fait une bulle qui éclate).
Ou alors c'est la qualité du fil.

D.

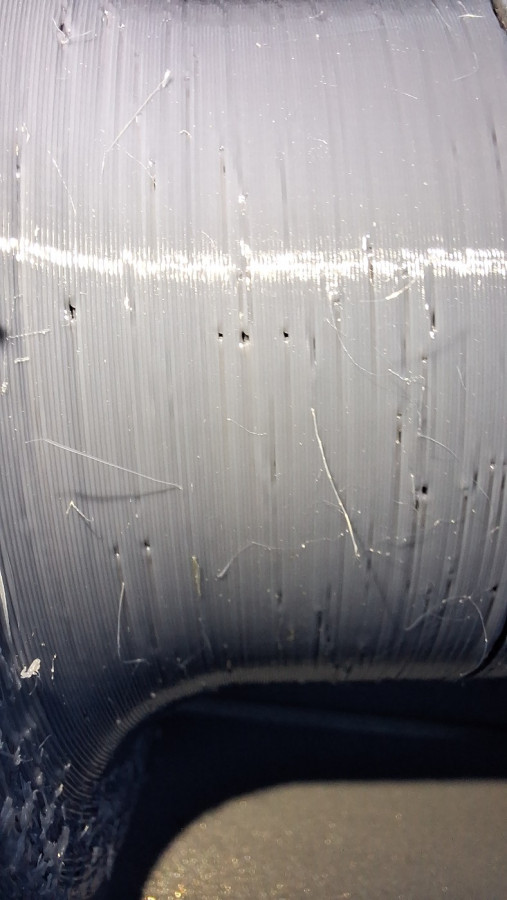

Photo macro des "soufflures"

[ASP68]

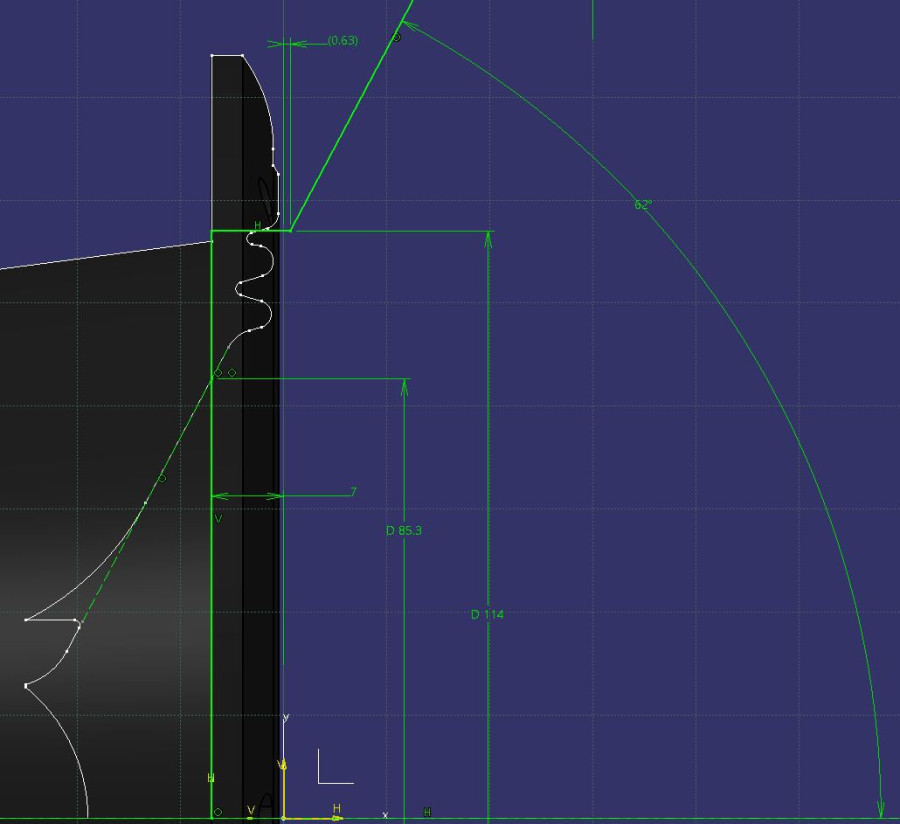

Pour ceux que ça intéresse, Sica à eu la gentillesse de me fournir le profil de la membrane et de la suspension.
Comme la CAO est mon métier, j'ai pu ajuster au mieux le profil de WG, et voila le résultat.

Vous avez toutes les côtes utile si cela peut servir.

[androuski]

Excellent !

[ASP68]

Tiens, Salut Nico !

[androuski]

Coucou

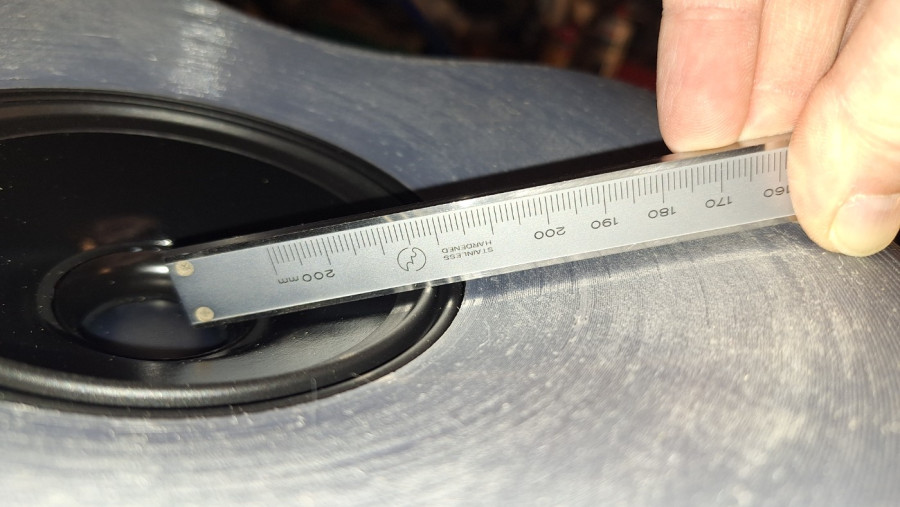

C'est quoi la largeur totale de ton baffle ?

[ASP68]

300 de large et 190 de haut.
Le WG est conique sur 2/3 de la hauteur (30mm), puis j'ai un rayon de courbure bien smooth qui va jusqu'à 270mm de diamètre. Les bords a 300 sont aussi rayonnés en ellipse.

[ASP68]

C'est parti pour les mesures !

[ASP68]

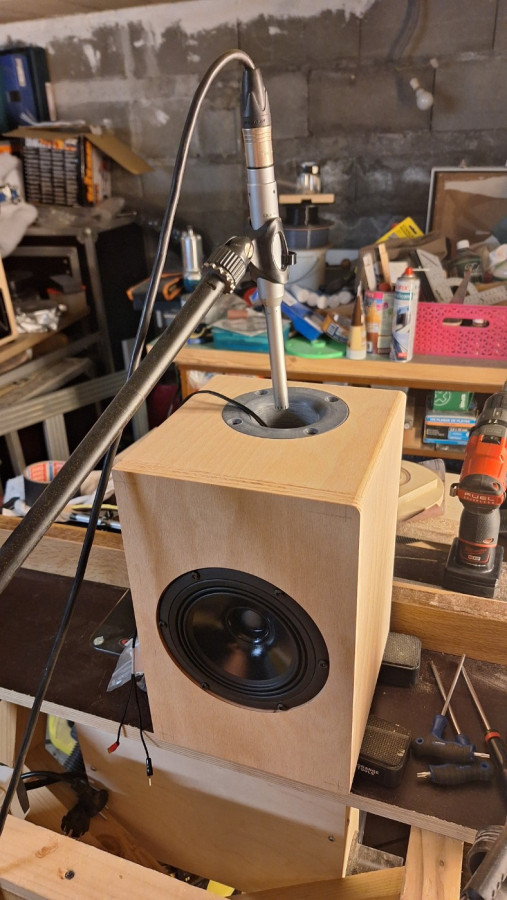

Voila les résultats des premières mesures en champ proche

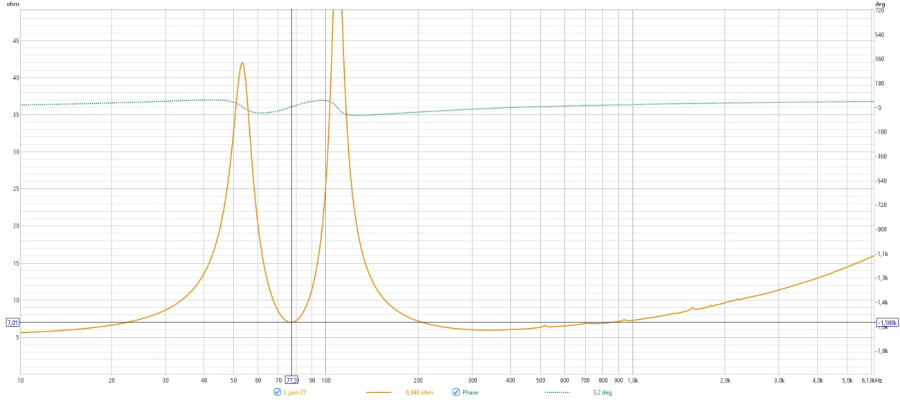

Impédance : sans aucun amortissant, c'est propre, avec un accord à 77HZ pour 76HZ simulé.

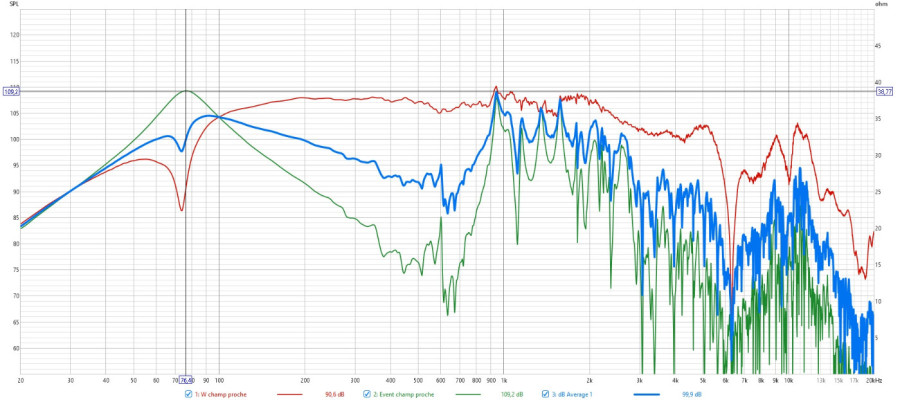

Et la mesure champ proche du HP et de l'évent (corrélé) + sommation.
L'accord relevé sur l'évent est identique à la mesure d'impédance (76Hz), mais celle du HP est un peu plus bas (74Hz).

La résonance de l'évent est assez marquée avec un pic à 950Hz, l'amortissant devrait calmer ça.
On sent que ça monte bien !

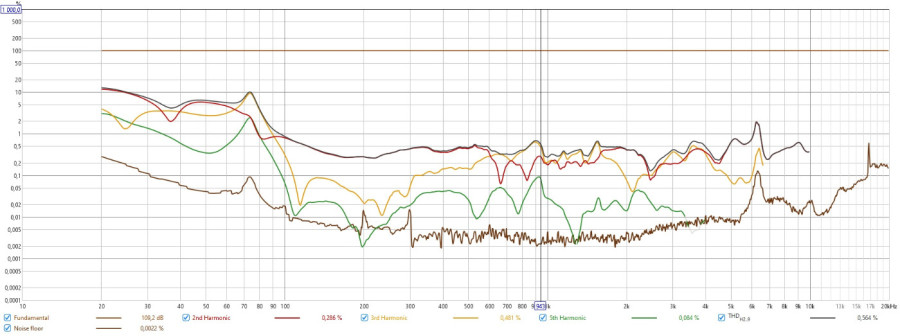

Et enfin la disto, plutôt contenu et stable, c'est un bon point !

[Dagda]

Cool ça.

On voit bien un truc à 920 Hz sur l'impédance.
L'amortissant devrait calmer un peu le jeu mais tu auras toujours de la merdouille.

Tiens, un passif aurait pu être un choix intéressant pour le médium non ?

D.

[ASP68]

J'ai refait toutes les mesures d'impédance a l'instant, en calibrant bien tout comme sur la vidéo. W et T a l'air, dans l'enceinte, sans et avec damping. Je posterais plus tard.

[ASP68]

Avant de poster les mesures d'impédance, j'ai mis l'enceinte dans le salon et branché le 5" direct ampli .... ça marche super bien ! Une bonne sensibilité (a peine plus faible que la Bounty), un grave surprenant pour la taille du HP et de la boîte, une écoute agréable malgré l'absence du tweeter.
De plus en plus impatient de la finir !

Edit : je viens de passer un son bien gras (Great Spirit de Hilight Tribe ft. Armin Van Buuren), a volume conséquent , nan mais c'est quoi ce grave qui sort du 5" !!!!! Le room gain joue aussi son rôle, mais j'hallucine vraiment ! Heureusement que j'ai pas pris le 6.5". Moi qui voulais pas trop de BF ....

[ASP68]

Voila le temps des mesures d'impédance !

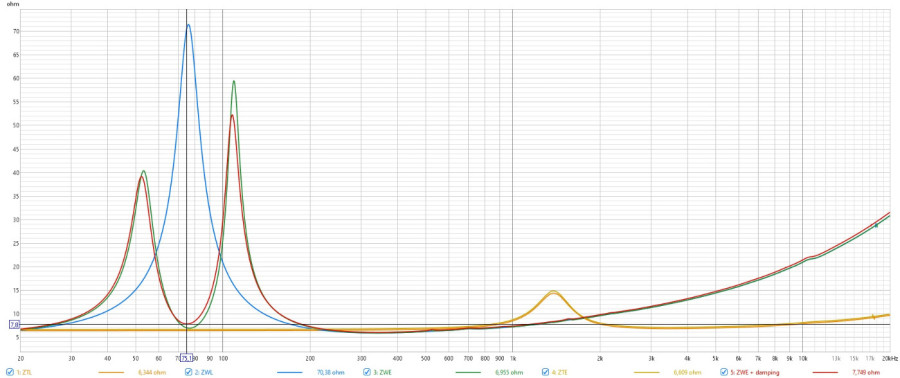

Mesure réalisée à l'air, dans la boite, avec et sans damping (environ 1l non tassé, de chaque coté de la largeur qui fait 262mm)

Avec l'amortissant, la fb à baissée de 3Hz, à 74Hz. Faut-il que je raccourcisse un peut l'évent pour recoller à la simu qui était à 76Hz ?

Le damping à également calmé quelques résonnance

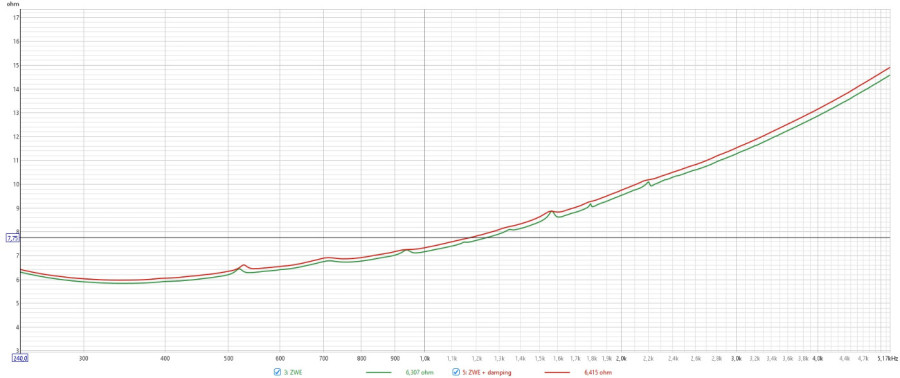

Et donc les courbes conservée pour la simulation du filtre

Votre retour sur la situation avant d'aller plus loin ?

[Dagda]

Tu as mis de l'amortissant aussi à l'arrière ?
Une photo de ce que tu as fait serait plus parlant

[ASP68]

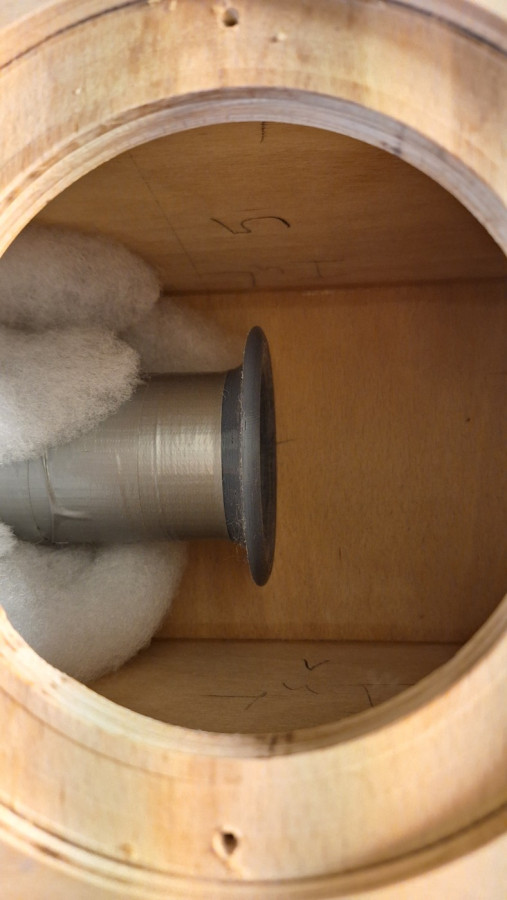

Autour de l'évent et en face. Rien sur les autres faces, pas la place .... A voir si coller une simple "peau" de 20mm serait intéressant.

[Dagda]

Tu peux en mettre plus.
Dans le fond surtout et voir avec des matières différentes !

[ASP68]

Le soucis vas être la place, je dois encore caser le filtre, le bornier, ...
Tu trouves qu'il y a un souci sur la mesure ?

[Dagda]

Pour moi, la bosse à 530 doit pouvoir se gommer encore un peu.
Je n'ai pas fait le calcul (je suis dans le train) mais je ne serais pas étonné que ce soit la profondeur que l'on voit à cette fréquence.
