10RS350/Lavoce MAF061.50/Lavoce DF10.172K sur X-Shape X17

[Dagda]

C'est vrai qu'elles sont pas mal celles-ci !

[JIM]

Tu as bien mieux intégré la suspension du hp

[Lionel83]

Pffff, comprennent rien chez JBL

[Lionel83]

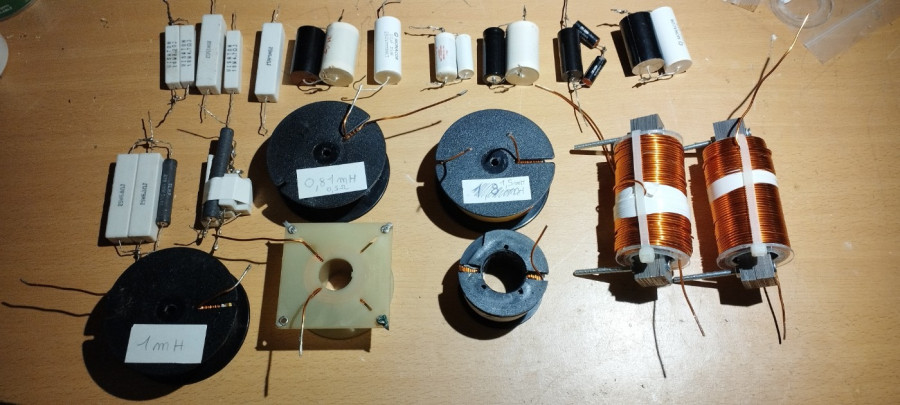

Ça y est , tout est prêt pour le filtre proto
Le noyau des grosses self sont en tôle M6X à grains orientés

[Kro]

Tu bobines toi même ?

[Lionel83]

A une époque je bobinais les transfos d'alim et les transfos de sortie pour mes ampli à tube DIY , mais ça c'était avant
Il me reste un petit stock de tôle EI
En fait certaines sels on été légèrement bobiné ou debobiné pour atteindre la bonne valeur, sinon les grosses pour le grave sont entièrement bobiné à la main pour avoir un R minimum

[Lionel83]

Par contre j'ai deux appareils pour mesurer les selfs et les valeurs sont légèrement différentes, faut dire aussi que c'est du bas de gamme, je vais les mesurer avec REW, je me suis aperçu que les spires doivent être bien jointives sinon à nombre de spires équivalentes la valeur de self change

[Dagda]

Ta tige filetée ne frotte pas sur le cuivre ?

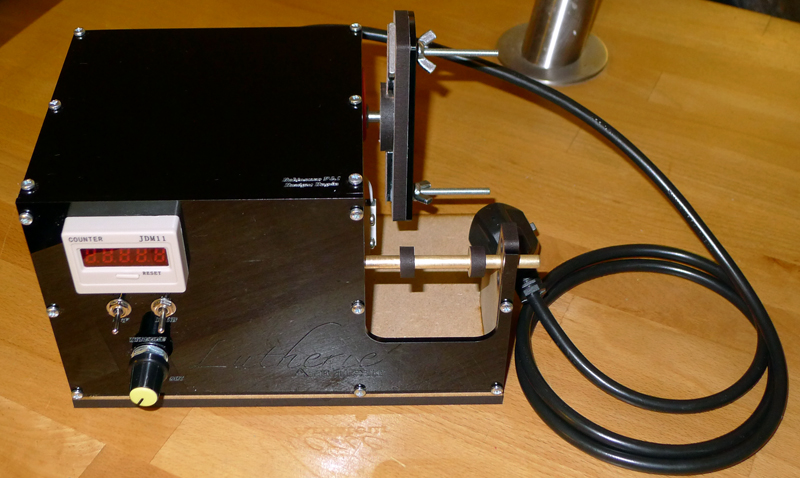

J'ai conçu un kit pour bobiner les micros de guitare, avec compteur de tour et variateur de vitesse.

D.

[Lionel83]

Ta tige filetée ne frotte pas sur le cuivre ?

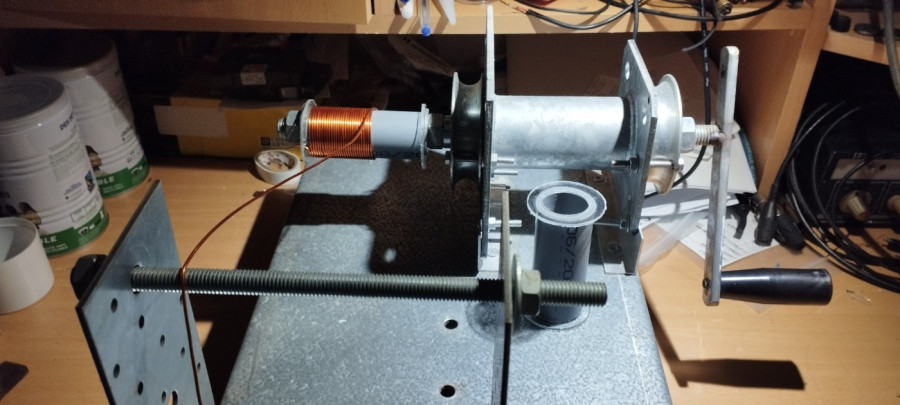

T'inquiète, c'était juste un essai pour la photo , sinon c'est la bobine de fil de cuivre qui vient sur la tige filetée

[Dagda]

Ah tu me rassures

J'avais fait ça.
Mais bon, une bobine de micro c'est entre 5000 et 10000 tours de fil en 46 AWG (0.039mm de diamètre)

[Lionel83]

Ha oui, bravo pour ta bobineuse , moi à côté c'est l'âge de pierre, mais ça ne m'empêchait pas de bobiner plusieurs milliers de spires , bon j'avoue qu'il me fallait plusieurs jours pour fabriquer un tranfo , surtout que pour les transfo de sortie c'était tout un art , entrelacement spécifique des bobines entre primaire et secondaire avec isolation en chaque couche ......
Tout ça c'est du passé mais j'avoue que ce qui me manque c'est les petites loupiotes qui s'eclairaient et sur certains tube un halo bleu sur le verre qui se déplaçait au rythme de la musique, c'était beau !!!!

[Nico73]

Ça y est , tout est prêt pour le filtre proto
Le noyau des grosses self sont en tôle M6X à grains orientés

Salut Lionel83,

on est hors sujet mais le bobinage m'intéresse beaucoup.
Quand je vois tes deux selfs à barreau et vu l'épaisseur de couche, je pense que ce sont des self de forts valeur malgré le noyau.
As tu un logiciel pour savoir le nombre de tour suivant diamètre du fil ?

Je souhaite en faire moi même de maxi 4mH.
Où est ce que tu te fournis pour le corps en plastique ainsi que les plaques magnétique ?
Sur aliexpress, ils vendent ça une fortune.

Merci

[Lionel83]

Salut Nico73,
Oui, self de forte valeur 1.8mh et 3.9mh , faible R et forte puissance histoire d'avoir le moins de perte sur le woofer
J'aimerais bien t'aider mais malheureusement je n'ai plus les logiciels pour calculer tout ça ,et les tôle et carcasse transfo je les avais pris dans une boîte à Lyon, ça date d'une quinzaine d'années, c'était quand je naviguait sur le site Audiyofan, sans doute que là-bas ils peuvent t'aider
Sinon la carcasse plastique de mes grosses selfs sont fabriqués avec du PVC d'évacuation en 32 et j'ai collé une rondelle plastique de chaque côté pour tenir le bobinage, la bonne valeur de self je l'obtient par la méthode empirique, je bobine , je mesure , je bobine ou débobine et je mesure ......

[Lionel83]

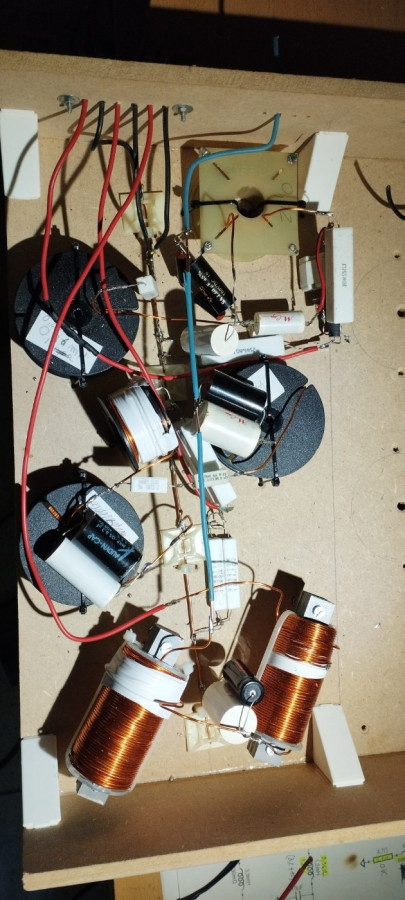

Filtre prototype terminé, et on rigole pas hein

[Dagda]

Gaffe avec les deux selfs à noyau. Faudrait pas qu'elles s'influencent l'une l'autre !

Punaise j'ai la pression du coup maintenant, c'est moi qu'ai pondu ce filtre

D.

[Lionel83]

Pour l'instant c'est le foutoir mais je promet de faire mieux sur la version définitive

Gaffe avec les deux selfs à noyau. Faudrait pas qu'elles s'influencent l'une l'autre !

y a un effet d'optique , elles sont séparées de 15cm

Punaise j'ai la pression du coup maintenant, c'est moi qu'ai pondu ce filtre

[JIM]

Excellent vos bobineuses.
