TAD TSM2 avec TAD 1603 + JBL 2450SL (adaptateur 2" maison)

[Dagda]

Oui parce que dans l'axe je veux bien croire le truc, mais là faudrait avoir les mesures complètes pour vraiment se prononcer

[DB1]

Ce serait super si je pouvais m'affranchir de ce problème mais vu que le test  de  l'évent arrière n' est pas destructif pour vous faire parvenir les courbes je vais le tenter , Sur winisd  plus le diamètre de l'évent est grand plus il est long mais sa fréquence de résonance baisse mais si on fait l' inverse sa fréquence de résonance monte mais on risque d' avoir des bruit ecoulement d' air le site de Cedric l' explique bien , mais   existe il une règle pour calculer par exemple  fréquence de coupure grave hp + coef donne fréquence mini et de ce fait diametre mini

Didier merci pour les courbes d'autant plus que c'est peut être celle des 2450SL que tu m'a vendue

je suis parti sur la fréquence de 28Hz parce que  Cédric  a fait cette simulation sur winisd avec une caisse un peux plus litré  sur lors de ses test 15p mais  au vu de ma configuration  je valide rellement cette valeur ?

Denis

[Dagda]

Pour t'aider.


L'évent rond ou carré bien dimensionné fera parfaitement le job

D.

[DB1]

ok je vais me pencher dessus
je sais je rabache la frequence de 28hz qu'est ce que vous en pensez ?

[Dagda]

Une fréquence d'accord n'est qu'un choix, tout comme la courbe de "descente" dans le grave ...
Il n'y a pas vraiment de bon ou mauvais choix en soit.

D.

[Didier]

Pour les mesures avec plaisir, ton adaptateur a les mêmes dimensions que le 2450?
Si oui ça éviterait les mesures ... elles doivent se trouver quelque part
Je sais pas si ça a été abordé, mais si tu utilises Winisd, il faut généralement partir sur 80% de la dimension suggérée.
Probable oui que ce soit celles que je t'avais vendu en effet

[DB1]

Pour l adaptateur oui je suis partie sur les mêmes dimensions JIM sur un autre site les avait communiquées

[Didier]

Si tu as pris les côtes que JIM a communiqué tu as l’équivalent de 2450 avec des dias aquaplast
Comme c’est les moteurs qu’il utilise sur les mêmes pavillons tu dois pouvoir raccorder à la même fréquence il sait ce qu’il fait.
À la limite fais une mesure de disto mais ça devrait pas poser de problème
Didier

[Ragnarsson]

Pour les mesures avec plaisir, ton adaptateur a les mêmes dimensions que le 2450?
Si oui ça éviterait les mesures ... elles doivent se trouver quelque part
Je sais pas si ça a été abordé, mais si tu utilises Winisd, il faut généralement partir sur 80% de la dimension suggérée.
Probable oui que ce soit celles que je t'avais vendu en effet

Pour des TSM2 le ratio longueur bass reflex à appliquer est supérieur à 80%

Je suis surpris de la mesure de la reponse de l’évent

[Didier]

Pense tu que c’est lié au fait qu’il y ait 2 évents ? Ou de leur positionnement dans la caisse ?

[Ragnarsson]

Pense tu que c’est lié au fait qu’il y ait 2 évents ? Ou de leur positionnement dans la caisse ?

Un de mes profs en acoustique questionné explicitement sur ce sujet a évoqué la proximité trop immédiate des parois qui prolongent virtuellement l’évent.

[Ragnarsson]

Le ratio est plutot de l’ordre de 60% de mémoire.
Le mieux est de mesurer et ajuster la longueur.

Pour les TL-1603 dans 195L (la TSM2 c’est plutot 160L) l’accord bass reflex est à mettre vers 30/31 Hz).

Dans 180L c’est 32Hz.

[DB1]

Vu que je débute je ne suis même pas sûr de pas rater un détail sur la prise de mesure
je vais les prendres avec events bouchés et évent à l'arrière si c'est vraiment mieux ça validera une solution possible et aussi ma mise en ouvre

[Ragnarsson]

Bonjour
pour la carte son erreur de sélecteur sur mono au lieu de stéréo
ma première mesure impédance avec
vu avec winisd : V195litres FR 28htz deux évents D 9.6 me donne L213
ci joint la courbe le résultat est il correct ,quel point amélioration ?
Denis

Il faut mesurer l’impedance, tu verras que c’est bien différent de la simulation.

[Dagda]

Un de mes profs en acoustique questionné explicitement sur ce sujet a évoqué la proximité trop immédiate des parois qui prolongent virtuellement l’évent.

Ce qui confirme ce que je disais plus haut.

Pour les résonances d'évents, tu ne pourras pas faire grand chose puisqu'ils sont dans les angles et en façade.

Voir même, avec un évent coudé pour que l'embouchure interne soit au plus proche du HP et s'éloigner des parois !

C'est hélas assez courant comme situation ...

D.

[DB1]

Bonjour a tous
quelques test

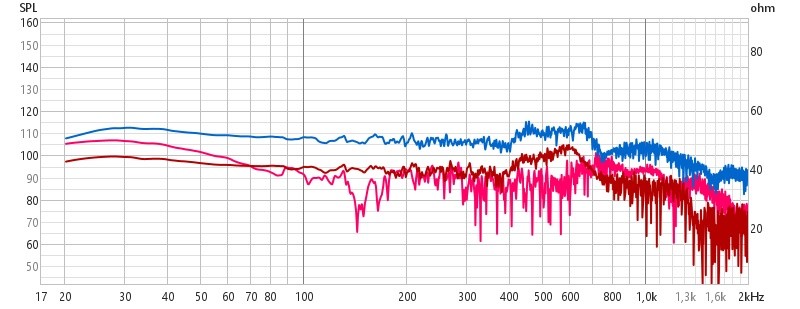

jaune évents bouchés
rouge 1 évent arrière D150
bleu 2 évents coude a 45 dirige vers hp D96
marron 2 évents droit D96 TEST fait la semaine dernière

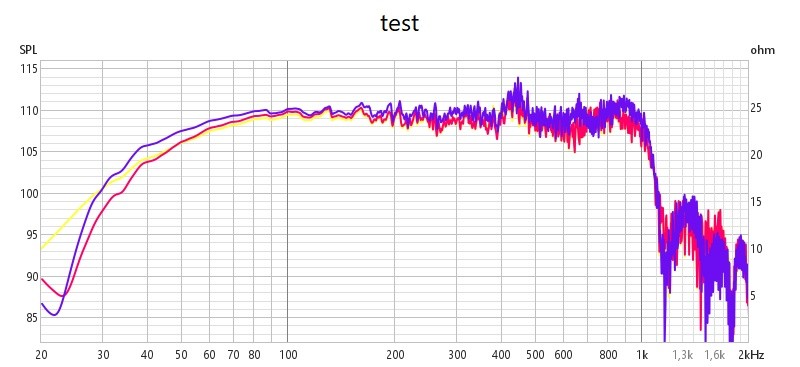

T1 évent mesure proche

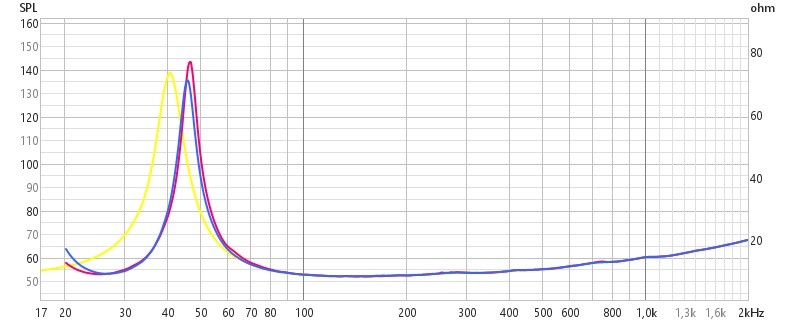

T2 impédance
T3 Tad mesure proche

pour l évent arrière trop bas ? par contre version coude semble être la bonne piste j'ai mis un coude pvc évacuation eau sans me préoccuper de sa longueur est ce qu' il faut travaille dessus si ils vous faut des zoom de courbe me le dire
pour vous quelle suite sur cette phase ?

[Dagda]

Tu pourrais nous mettre une échelle 60/120dB pour les évents s'il te plait ? (et lisser à 1/48 eme pour ne pas avoir les oscillations en haut aussi)

D.

[DB1]

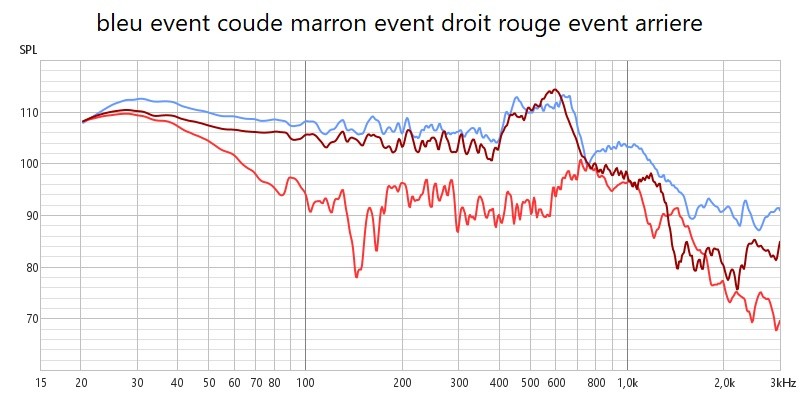

je vais faire un effort voici les courbes , je sais mon humour n'est pas toujours de très bon aloi
j ai aligné le départ des courbes celles évent coude et arrière je n ai pas joue avec l amortissant pour essaye de les améliorer
Bon dimanche et encore merci
Denis
