Bonjour,

J'aimerais - si possible - réaliser une paire d'enceintes avec les contraintes suivantes :
- filtrage actif
- 2226h en bas
- x25 et nd1090 en haut
- un midrange à déterminer
- hauteur max 74cm

Je voulais mettre un 3fe25 en midrange -mais vous allez certainement me dire que cela ne va pas correspondre :(

Merci

Bonjour !
Gagné, pour des raisons de directivité, il faudra un 8” avec ton X-25, Nicolas propose qqs prétendants de choix

https://audiohorn.net/x-shape-horn/

Salut Cauwil,
Tu pensais faire un quadro avec le faital ? (https://audiohorn.net/guide/dual-woofer-mtm/)
Non sans doute pas pour 74cm de haut... ou sinon avec ce woof tu pourrais juste passer en 2 voies, ça rentrerait.

En 2 voies, le 2226h ne montera pas assez haut - 1200Hz, ça fait beaucoup même si certains l'utilisent ainsi.
Est-ce qu'il faut que le x25 et le 8" soient alignés verticalement ?
Merci

Oui pour eviter une dérive de phase hors axe et une somation "aléatoire" plus tu vas hors axe (sachant qu'une bonne partie de tout ça reviens à tes oreilles via les murs lateraux, donc loin d'être negligeable, perte d'energie dans le mid, etc...) .

Pour le 2226H c'est un des trés rare HP "vintage", avec les TAD, capable de taper les 800hz, les Altec en sont incapable par exemple, remonté de disto dés 600/650hz, il est utilisé avec des X40/X34/RX34 en sonorisation haut de gamme comme ça, coupé 750/800hz (pour le SPL).

Effectivement au dela ce n'est pas une bonne idée et de toute façon le HP devient trop directif par rapport au pav donc là coté "empty midrange feeling" tu serais servis ^^.

En PA plus on coupe haut plus c'est bas de gamme , comme il n'y a pas de mur lateraux ou trop loin c'est moins senssible coté incohérence de radiation, par contre coté disto c'est pas terrible mais sur ce genre d'enceinte ils veulent du SPL avec des comp à pas cher, voir des comp qui ne descendent tout simplement pas, avec des pav trop petit, etc...

C'est très clair - merci.
Puis-je faire une caisse de 60cm de large, 2226 dans un coin en bas, le 8" dans le coin opposé en haut, et posé sur cette caisse de 60 de large - au-dessus du 8", le x25 avec son round-over kit ?
Merci encore

Tu as déjà les x25 ?

Cauwil a écrit : ↑17 mai 2026, 14:59 C'est très clair - merci.
Puis-je faire une caisse de 60cm de large, 2226 dans un coin en bas, le 8" dans le coin opposé en haut, et posé sur cette caisse de 60 de large - au-dessus du 8", le x25 avec son round-over kit ?
Merci encore

En soit oui mais la directivité du 8" risque d'être un peu bizarre, pas vraiement conseillé, le baffle impact grandement la directivité des HP, tu peux faire plus simple de cette façon:

J'ai déjà les x25 et j'ai seulement 74cm de hauteur dispo

Ha oui, il aurait été plus simple de faire une sorte de grosse biblio avec un X34 ^^.

74cm dans une alcove ? Pas directement au sol ?

Il y en a quelques une comme ça.

74cm directement au sol.

Après, ce sera une écoute très rapprochée (2m50) pour moi tout seul

Ha oui 2 voies je pensais avec un pavillon plus grand, pas si tu as deja le x25.

Mettre les woofers en side/back/down firing ?
Mais les 2226 ont l’air de demander un gros volume, ptet tout simplement faire des satellites compacts + 2226 en gros subs a mettre ou tu peux.

Je peux effectivement envisager un down ou un side firing - c'est une bonne idée !
Des avis sur l'angle à donner, la hauteur, la fréquence de coupure ?
Merci

en side firing 150/200hz max

Sinon, dans une enceinte de 65 de large, 38 d'un côté, et 8" + x25 alignés verticalement de l'autre côté ?
Merci

Dans l'absolu oui meme si ça va changer la directivité d’un cote (à placer sur le cote "extérieur").

Mais comment tu utilisent le rounover kit dans ce cas ?

Si tu veux passer au X34 on peut trouver un deal

38cm à l'intérieur ou à l'extérieur ?

Pour le x34, pourquoi pas. Je pourrais mettre ma paire de nd1090 avec un adaptateur ?

Merci encore !

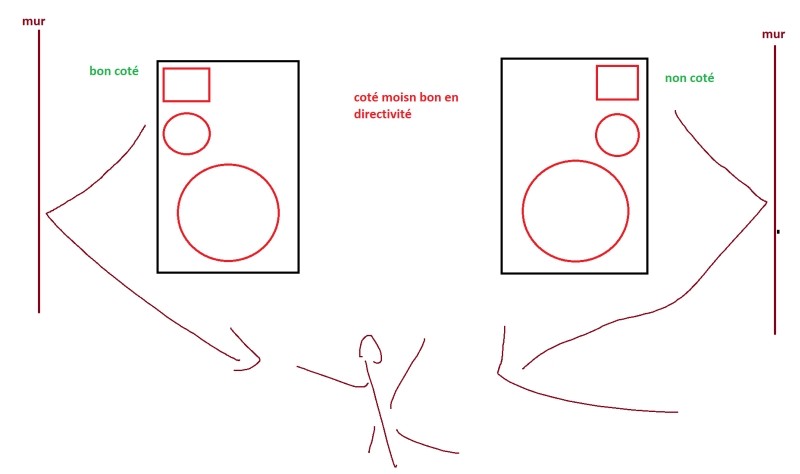

Comme ça, le coté le plus propre vers extérieur car c'est lui qui va arroser les murs lateraux, bien avoir l'arrondi du pav là bien sur.

Le X34 c'est coupure basse avec une 1.4" type 18S 1460, il faut couper à 750hz, impossible en 1".

Ce sont des 16ohm tes 1090 ?

Je viens de vérifier, ce sont bien des 16ohms
