Bonjour à tous !
Passionné de hi-fi , j’ai décidé de me lancer dans la création d’un kit SEAS IDUNN. Je suis complètement novice en matière de conception de filtre. J’ai reçu le schéma et le plan de disposition des différents éléments, mais je ne comprends pas ce que je dois souder ensemble, je suis complètement perdu. Est-ce que quelqu’un aurait la gentillesse de m’éclairer sur la réalisation du filtre
Merci d’avoir pris le temps de lire mon post.
Passez une bonne journée
Cordialement
Kevin

Bienvenu sur le forum Kevin !

Tu es dans quel coin de France ?
C'est le genre de truc plus simple à faire de vive voie ...

D.

Bonjour Dagda !
Merci pour ton retour. Je suis au pays basque

Rebonjour Kevin, merci de t'être inscrit.
Par mail je t'ai invité à faire l'exercice de placer sur ta photo le + et le - de l'ampli et de chaque haut-parleur.

Pays basque ... ça fait loin

On va faire ça en ligne alors !
Est-ce que tu pourrais faire une photo avec les composants seuls et le schéma à part ?

D.

Kro a écrit : ↑20 nov. 2025, 13:32 Rebonjour Kevin, merci de t'être inscrit.
Par mail je t'ai invité à faire l'exercice de placer sur ta photo le + et le - de l'ampli et de chaque haut-parleur.

Rebonjour Cédric,
Voici la photo avec les + et - (si j’ai bien compris l’exercice).
Encore merci à toi pour ta disponibilité c’est adorable.

Ah je vois où tu bloques.

Dagda a écrit : ↑20 nov. 2025, 15:03 Pays basque ... ça fait loin

On va faire ça en ligne alors !
Est-ce que tu pourrais faire une photo avec les composants seuls et le schéma à part ?

D.

Top! merci beaucoup… voici les photos. C’est vraiment très sympa de votre part !

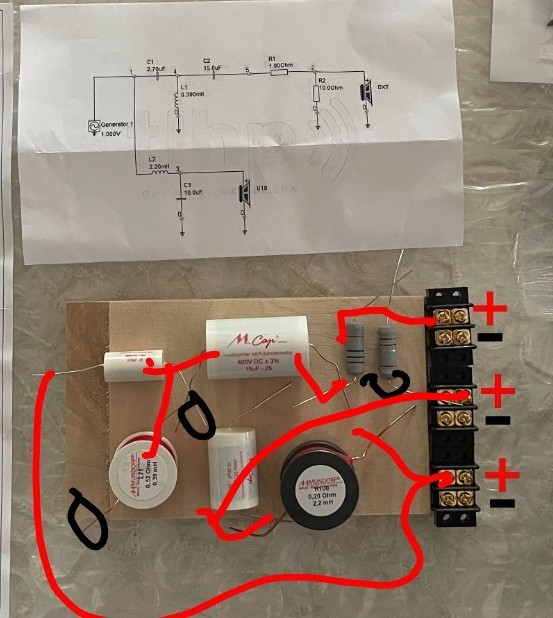

J'ai fait ca sur mini écran de téléphone au boulot mais l'idée c'est ça. Désolé pour la qualité

En rouge les connexions entre composants.
Les borniers sont de haut en bas tweeter, boomer, ampli.
Entouré en noir toutes les connexions au moins. Elles doivent toutes être reliées ensemble.

Oups y a une boulette j'ai décalé un peu avec mes gros doigts mais c'est la patte du gros condo au centre qui est relié au moins. Pas la jonction entre les deux condo du haut et la self.

Kro a écrit : ↑20 nov. 2025, 15:21 crossover~3.jpegJ'ai fait ca sur mini écran de téléphone au boulot mais l'idée c'est ça. Désolé pour la qualité

En rouge les connexions entre composants.
Les borniers sont de haut en bas tweeter, boomer, ampli.
Entouré en noir toutes les connexions au moins. Elles doivent toutes être reliées ensemble.

Merci beaucoup effectivement j’étais bien bien loin de ce schéma

Kro a écrit : ↑20 nov. 2025, 15:23 Oups y a une boulette j'ai décalé un peu avec mes gros doigts mais c'est la patte du gros condo au centre qui est relié au moins. Pas la jonction entre les deux condo du haut et la self.

Je suis vraiment un boulet désolé mais je ne comprends pas trop où est le décalage …

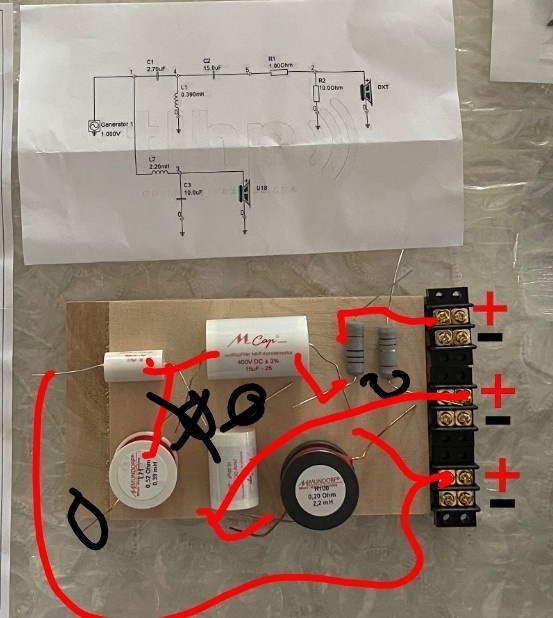

J'ai barré et refait un zigouigoui à côté.

Chui pas certain que ça l'aide ton art là

Bon, je regarde ça aussi et te donne une autre "vision"

Oui faut faire plus propre là je peux pas

Dagda a écrit : ↑20 nov. 2025, 16:56 Chui pas certain que ça l'aide ton art là

Bon, je regarde ça aussi et te donne une autre "vision"

Franchement merci à vous deux de vous donner du mal sur mon cas c’est vraiment très gentil de votre part

Kro a écrit : ↑20 nov. 2025, 16:57 Oui faut faire plus propre là je peux pas

Franchement merci à vous deux de vous donner du mal sur mon cas c’est vraiment très gentil de votre part

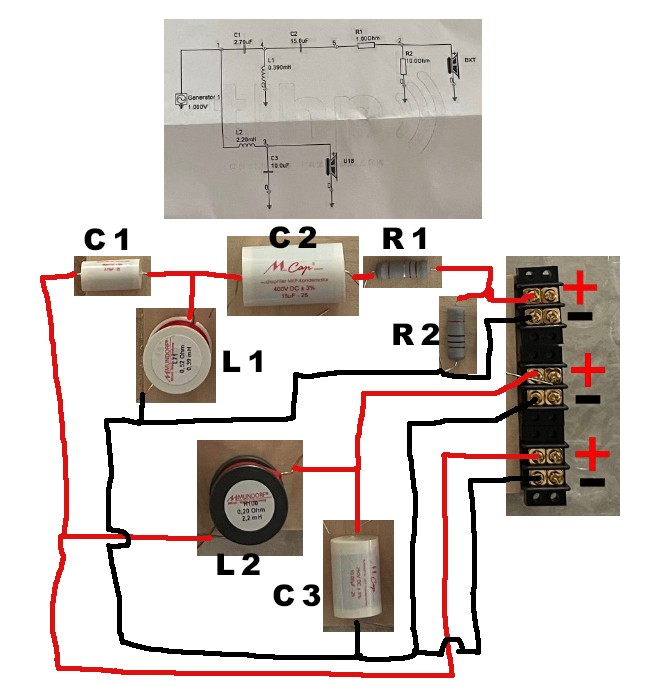

Une autre "vision"

D.

Dagda a écrit : ↑20 nov. 2025, 17:15 crossoverKevs.jpg

Une autre "vision"

D.

Merci! tu t’es pris la tête c’est trop sympa. Donc pour que je comprenne bien tout est relié au final? (Encore désolé pour toutes ces questions)r1 et r2 on des valeurs différentes mais il n’y a pas écrit dessus laquelle est laquelle il y’a une importance ? Sur ton schéma sur les traits noir tu as fais des « petits ponts » c’est que je ne dois pas souder ? Je suis vraiment désolé mais je pars vraiment de zéro…

Le schéma indique les deux HP en phase.
Pour moi, le tweeters doit être branché en opposition de phase, entre le bornier et le HP.
