Hello ,

bon ben voila , c'est décidé , je vais tenté une trois voies en full passif , j'ai beaucoup plus d'expérience en filtrage actif mais j'aimerais "alléger" mon usine à gaz , trois voies actif en LCR , et puis j'ai envie c'est tout , surtout que j'ai un gros stock de selfs et condos

Je me dit que pour pas trop galérer avec les mises en phases il est préférable de rapprocher au maximum les centres acoustiques, donc première mesure avec les trois HP alignés sur une planche , arrive en premier le médium puis le grave avec un décalage de 3.6cm et ensuite la compression avec un décalage médium/aigu de 9.8cm
Je me dit que si je fixe le médium par l'arrière je peut arrivé à récupérer le décalage de 3.6cm , il resterais 6.2cm entre médium/aigu, c'est jouable vous pensez ?

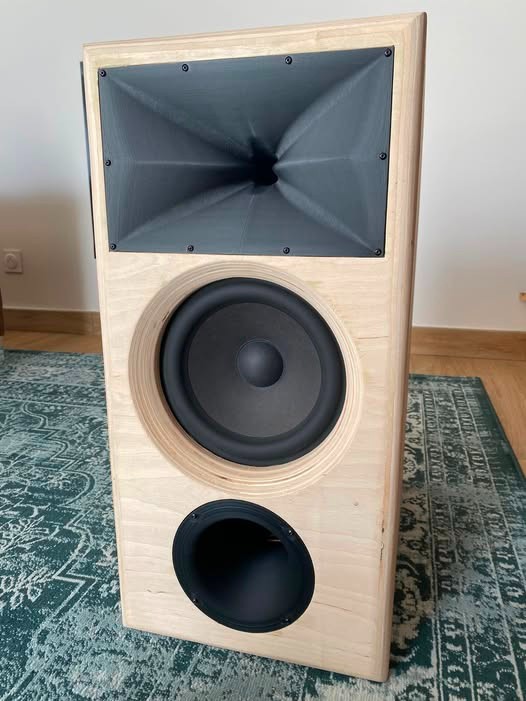

Pour le médium je pense faire un pseudo guide d'onde comme sur l'exemple ci-dessous

Oui tu peux, on dirait un chassis de PHL le MAF.

Tu peux le monter le monter par l'arriére ton mid ? Sur ces HP l'ideal est de commencer sur la suspenssion comme là (c'est le PHL, même chassis) :

Salut Nicolas ,

Oui, c'est vrai que le MAF ressemble au PHL , mais sans doute avec des performances moindres
Et puis en ce moment j'ai ma période Lavoce , je les trouve jolie

Pour l'enceinte je fais ce que je veux puisque je vais entièrement les refaire, j'ai juste les contraintes de taille puisque encastré dans un baffle plan, 30 de large par 85 de haut

J'avais vu ce type de pavillon medium, effectivement ça serait l'idéal mais pour moi il faudrait une version étroite dans le sens vertical histoire de rapprocher les centres émissifs medium/aigu car coupure envisagée vers 1.7/2khz
Et puis ça diminuerait un peu l'ouverture verticale ce qui serait pas mal pour les réflexions du sol

Oui c’est pour le principe, faut juste se mettre sur la suspension (avec des hp comme le tient, facile), après tu peux faire un truc rond, l’avantage aussi c’est que ça prend pas de place supplémentaire sur la suspension

J'ai pas trop compris l'histoire de se mettre sur la suspension , avantage esthétique ou sonore , ou tout simplement pour pouvoir fixer le HP par l'arrière

Les 3 mon général

Merci chef

Hello,

ça y est !!!!, démarrage de la construction de l' enceinte qui servira de prototype pour les mesures

J'avance, j'avance, mais doucement

T’y es allé assez fort sur le diamètre du WG du mid lol

Ouai, je sais

Petite séance de mesures champêtre

Hello ,

j'arrive à quelque chose de pas trop mal en LR12 / LR24, FC 400hz et 2 Khz , j'ai testé d'autre filtres et d'autre pentes mais je ne suis pas arrivé à quelque chose de correct , sans doute mon manque de compétence

Tu nous ferais un package avec les Mdat non traités ?

On fait comment pour joindre un fichier MDAT ?

Tu fais un ZIP et tu le joint à ton message (faut pas que ça dépasse 70Mo de mémoire).

D.

comme ça ? ou comme ça

C'est quoi la différence entre les 2 ?

Aucune, c'est juste que j'étais pas sûr de ma façon de faire le ZIP

Tu n'as pas un souci sur l'impédance de l'aigu ?
Tu pourrais nous dire qui est qui ... parce que bon on devine un peu mais comme tout le monde s'appel "9mai"
Et un champ proche pour le grave et le médium ?

EDIT :
En regardant vite fait, tu n'aurais même pas besoin du médium (si on se cantonne à l'axe).

D.
