Suite à la vidéo SPL où Dylan propose l'event sablier, celui là précisément :

https://audiohorn.net/port/hourglass/

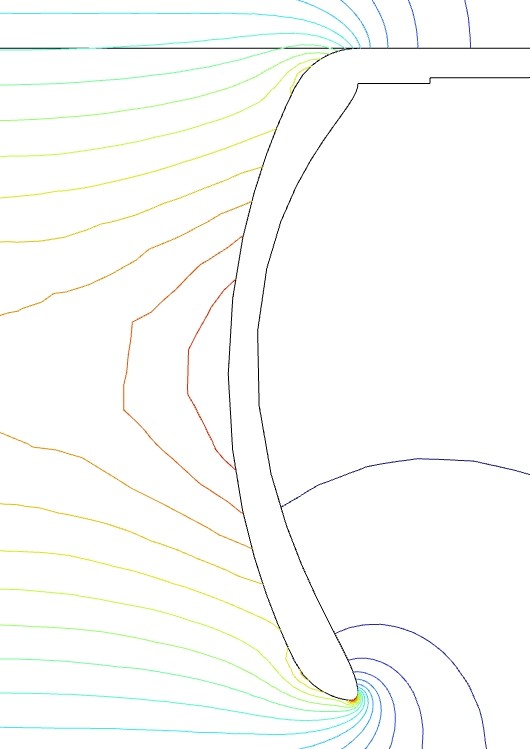

Je me suis rendu compte que des turbulences avaient lieu associé à une sortie d'event concave : C'est la pettite turbulence pret de la sortie, le velocity contour en sortie d'event doit être plan, ni concave ou convex.

Attention il ne s'agit pas d'une simulation de front d'onde qui sort convex de l'event quel que soit sa forme.

On voir que l'entrée peut aussi être améliorée (logique).

évidement sur un tube brut c'est bien pire, dans des proportion qui n'ont rien à voir, avec les évents une sortie trop arrondie ou progressive est rapidement contre productive, il y a un juste milieu à trouver.

Vidéo : viewtopic.php?p=6833#p6833

plan initial :


Le profil doit donc être amélioré

Et voila :

Top ça

Alors là

Cool ça

Pour comprendre, si c'est pas une onde c'est l'écoulement de l'air qui est modélisé ?

En superposant tes images on voit que ça ouvre plus vite aux abords, ça donne une sorte de demi ellipse ? Tu calcules comment ?

Peux-on avoir du coup le dimensionnement ?

c'et un velocity contour, en gros la vitesse d'écoulement de l'air oui, qui ducoup fait un va et viens.

l'impact sur la resonance de l'event est assez faible, Dylan doit encore valider ce point qui est assez difficile à isoler mais en simu on voit un étalement de celle ci avec des piques qui ont perdu entre 2 et 10dB.

On passe de deux pique sur un tube (longueur et diametre comparé a lambda) à 3 en gros, à des niveaux inférieurs, à valider en réel.

Dur d'avoir le dimensionnement ce n'est plus un arrondi de base.

Pour Dylan je ferais une version "parfaite" qui ducoup doit soit etre monté par l'arriere ou soit dans le cas du test monter avec la façade du passif.

Les mesures réels de distorsions et de compression dynamique ont montrés que ce fine tuning en fin et début de profil a un gros impact, bien sur si on surdimensionne l'event pas de soucis mais quand on a de pettites enceinte et que l'on veut maximiser la performance et qu'on ne peut pas y mettre des event énormes alors oui un sablier super opti jsute derriére le mid-woofer pour maximiser le couplage encore un peu permet de tirer le max, c'est ce que fait Kef sur ces pettite enceinte, sablier arriere direct derriere le mid-woofer ou presque.

Il y a le ratio aussi, ce que j'ai fais est valable pour un ratio L=3R ou L=4R, à L=6R il faut un peu changer la terminaison, il faudrait trouver une courbe de fin pilotée, j'en suis pas encore là.

Bonjour,
il est possible de fabriquer un évent type sablier mais conique, c’est à dire avec un Ø plus petit
derrière que devant, il pourrait donc entrer dans une enceinte par le devant. Il faudrait voir ce que ça donne en simu.

oui on fait la forme que l'on veut tant qu'on a l'accords et le moins de résistance et frottement possible tout en restant dans des bouches cylindriques et que ça sorte des deux coté à vélocité egual (plat) en tout point des deux bouches.

Et voilà ça passe et parfaitement plat sans accident, sortie et entrée:

L'imprimante est occupée là, mais dés qu'elle est libre

Version extensible, marche pareil

Tube PVC de combien dedans ?

D.

pas de PVC tu imprimes des anneaux, la 1er raison c'est qu'entre les marque le diametre interne n'est pas normé, l'externe oui.

Ensuite il faut etre ultra plat a la coupure entre les éléments, impossible avec une scie.

et en dernier, si on on veux les mettre au minimum et cucu avec un recouvrement de 10mm de chaque coté, il faut le faire par l'extérieur (les entrés et sortie ne sont pas droite).

J'ai mis a jour avec les step d'integration et les "ring" à imprimer sur mon site, je fournirai les entrées sortie.

Ok je comprends le truc

D.

Merci pour les STEP.
Idéalement, il faudrait une forme M/F sur les anneaux (et du coup sur les E/S), comme ça, pour la MAP, on peut faire une série de petits anneaux et jouer sur différentes longueurs.

j'ai hesité à faire ça, je réfléchis encore à cet aspect, ça permettrait de plus la partie avant et arriere sans besoin de bague aussi

Oui c'est une bonne idée ça !

op c'est fait, juste rafraichir le cache (Ctrl+F5) pour voir, içi comme sur mon site

Top ça

Elles font combien en hauteur utile les bagues ?
2cm ?

Nickel, merci !
Y'a peut-être un loupé sur le site, il y a inversion des 2 pièces ... Pas grave, mais juste pour info.
