j'ai regardé la possibilité de faire le filtrage avec une application pour PC mais les mesures des HP à 1 mètre
c’est un peu trop loin pour essayer de faire un filtrage correct il aurait fallut pour bien faire entre 50 et 80 cm

Pourquoi trop loin ?

les mesures sont un peu trop loin parce que le logiciel que j’ai utilisé pour essayer de faire le filtrage en IIR / FIR préconise des mesures entre 50 cm et 100 cm et quand j’ai importé les mesures il a affiché un message d’avertissement comme quoi en gros c’est un peu loin, mais je continue quand même pour voir si j’arrive à sortir un truc potable, c’est juste pour moi, pour faire des essais.

C'est quoi comme logiciel ?

Ben déjà j'ai un bug avec les centres acoustiques des HP , j'ai du me planter dans la position du micro , il ne devait pas être dans l'axe de l'aigu, j'ai le centre acoustique du Grave qui est devant le médium alors qu'il devrait être derrière je pense
Je sais pas si vous me suivez , c'est pour entrer la position des HP dans Vituix

Allez j'ai ouvert tes mesures.

J'ai directement regardé tes mesures à 2m dans l'axe du tweeter pour les trois haut-parleurs.

On voit que le premier arrivé est le medium. Le tweeter est un peu reculé et le woofer un peu plus en 3eme position.

Jusque là c'est cohérent !

Ca nous donne donc pour le Z dans vituix cad
Tweeter 31 mm
Medium 0 mm
Woofer 53 mm

Merci Kro , je vais simulé avec tes valeurs, effectivement c'est logique quand on regarde les Overlay, comprend pas ce que j'ai fait , pourtant j'ai bien suivi les conseil de Dagda dans sa vidéo que j'ai mis en lien, ou alors c'est que j'ai rien compris

Tu les as mesuré comment tes HP ?

D.

Proposition de filtre en première intention

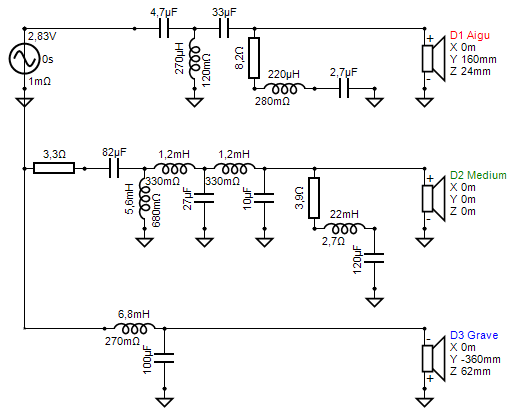

T"es au top Kro , merci, Moi je suis arrivé à ça , mais le tien est mieux , et puis les pentes plus raides pour le tweeter c'est plus rassurant pour une coupure à 1.6khz

Dagda a écrit : ↑20 déc. 2025, 21:34 Tu les as mesuré comment tes HP ?

D.

Ben comme tu l'as décrit dans ta vidéo , mesure dans l'axe de chaque HP à 1m et mesure des trois hp dans l'axe du tweeter à 2m , je pense que c'est après que je bug , dans le calcul de la position de chaque centre acoustique

2m c'est loin, mais c'est pas méchant.

Vu la config de l'enceinte, j'aurais fait un mix des deux méthodes.
Micro dans l'axe de l'aigu.
Je mesure à cette position l'aigu et le médium.
Je fais la première méthode pour virer la distance micro / HP.

Ensuite je mesure le grave dans son axe pour l'avoir seul.

Toutes les mesures autour de 1m / 1m20.

Dans vituix tu n'as qu'à seulement gérer la position du grave.
Faut faire un coup de trigo pour avoir la distance acoustique mais normalement avec les impulsions tu as de quoi faire.

Bon, après je dis ça mais j'ai jamais fait, donc si ça se trouve c'est foireux

D.

Ben là comme il a fait c'est nickel.

Si on suit le document que j'ai mis en lien plus haut normalement on a tout ce qu'il faut.

Idéalement j'aurai préféré avoir les mesures de directivité mais avec le pure shape et la fréquence de raccord on devrait pas avoir de surprise.

Dagda a écrit : ↑21 déc. 2025, 00:01 Faut faire un coup de trigo pour avoir la distance acoustique

C'est là que j'ai du me planter , c'est loin (très loin) mes cours de Math , et puis je me connais , j'ai fini par m'embrouiller la tète avec les mesures de prêt de loin, etc ......
Au final , même si c'est pas l'idéal , les mesures dans l'axe de l'aigu à 2m fonctionne bien en extérieur avec les impulses

Kro, j'ai simulé avec ta config et tout est OK

Kro a écrit : ↑21 déc. 2025, 00:24 Idéalement j'aurai préféré avoir les mesures de directivité mais avec le pure shape et la fréquence de raccord on devrait pas avoir de surprise.

Je pense aussi

En tout cas je vous remercie tous les deux pour votre aide

J'ai fouillé dans mon stock et j'ai déjà la moitié des composants pour le filtre , j'ai tout de même un petit doute sur la courbe du tweeter , surtout dans l'extrême aigu, ça ressemble pas vraiment aux mesures de Nicolas, je suspecte mon micro ou la carte son , il faut dire que le micro je l'ai fait tombé ,je vais approfondir

il faut dire que le micro je l'ai fait tombé.

Moi aussi, et je n'en suis pas fier.
J'avais les mesures avant que le micro ne tombe.
J'ai mesuré après que le micro ne soit tombé, et, j'ai changé de micro.
Un micro de mesure, c'est fragile.

En fait ça m'était arrivé il y a quelques année et même constatation , micro à la poubelle
Celui là j'avais oublié qu'il était tombé l'an dernier , bien que le problème c'est peut-être la carte son, déjà arrivé aussi alors qu'elle marchait super bien, d'un seul coup elle s'est mis à couper allègrement l'aigu sous 10khz, poubelle aussi
