Wooh 12 canaux
Je suis avec intérêt et encore plus maintenant.

Heu à un moment ça parlait dsp, serait-il possible d'envisager du 4 entrées et 12 sorties ? Ou je rêve

Oui par la suite il y aura un DSP.
On peut très bien faire 12ch in/12ch out aussi.

Amazing ! Tout simplement !
Merci

Alléchant n'est-ce pas ?

Bon il me reste deux choses:
Finir de vérifier le DRC qu’il n’y ai pas d’erreurs
Mais plus important, estimer la nécessité ou non le la présence de freins thermiques sur certains endroits. (Car il y a quand même pas mal de courant)
Puis ensuite ça part en fabrication

Tu nous invites au premier barbecue ?

Y’a pas trop de risque de barbecue avec l’ampli.
Mais pour le PFC et l’alimentation promis je vous inviterais

Bon les PCB sont partis en fabrication pour l'instant j'ai pris 10 PCB qui sera largement suffisant pour la validation et essais des prototypes.

Et le voici avec sa baseplate en aluminium

et la version avec le dissipateur intégré (c'est juste pour voir car le tarif d'usinage est dissuasif) :

Bon j'ai fait une version simplifié du dissipateur afin de réduire les coûts d'usinage. ça part en usinage demain.
Les PCB eux arrivent la semaine prochaine

nickel, moi j'ai pas mal de monde qui attendent la version "full" en 2in 3out + sortie sub filtré voir amplifié via carte extension.

On en a déjà discuté mais je le mets là pour suivis (je pourrais updater ce post ), avec :

- DSP (par carte amplification pour ne pas "diluer" la puissance de calcul)

- Selecteur source et volume en façade

- Remote control BT source et volume

- Ecran source et volume (pour eviter les truc du genre "ça marche pas" alors que le gas est pas sur la bonne source ou volume à zero)

- BT "LE" audio, a savoir que c'est sur les toutes dernière version qu'il y a eu de grosses amélioration sur le "LE" (Low Energie), le "LE Audio" est apparu en 5.2, la partie LE a depuis été la seul amélioration entre les version, même pour le BT 6.0 c'est en fait une grosse amélioration de la partie "LE", Chanel sounding (concurrent direct de l'UWB pour localiser les air tag et co au cm) fait partie de la couche "LE". Donc pour le coup il faut aller chercher la tout derniere version dispo.

- Entrées analogiques via l'ADC AKM: RCA (unbal), XLR (bal)

- Entrées numériques en plus du BT: USB Audio UAC3 (Pour USB C +DSD), AES IN, HDMI ARC (ou passtrought HDMI Audio ?), TosLink et SPDIF

- edit : veille sortie de veille par signal envoyé + led d'activité (éteind/veille/actif)

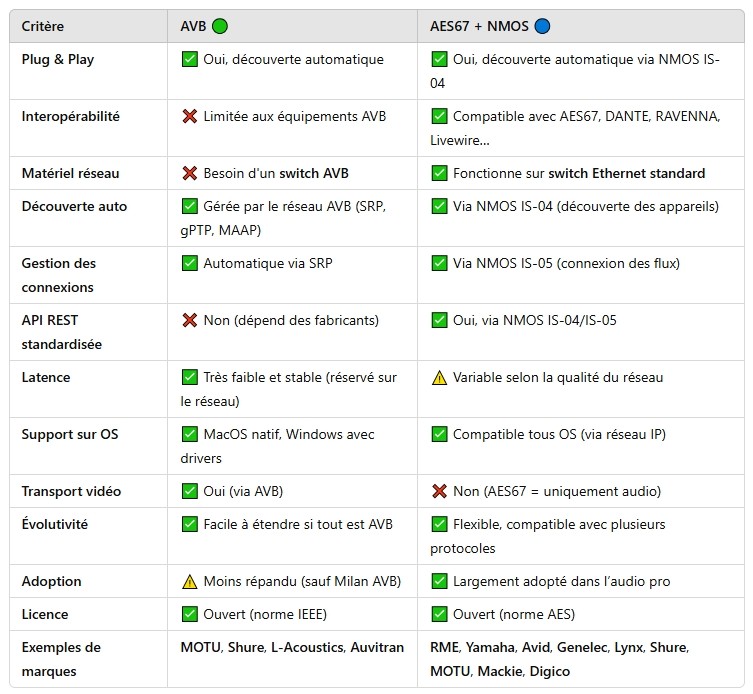

- Pour les entrés RJ45 le soucis est que les normes non proprio ne sont pas trés rependue comme DANTE et sans "découverte" auto c'est mort:

AES67 + NMOS IS-05 fait le café , avec flux audio+ API Rest (!!!) , interopérable avec DANTE et co
AVB découverte auto, plug and play mais pas interopérable avec DANTE et co

Les PCB et les sencils sont arrivés hier

Ça hume bon

J’ai des choses à reprendre, par exemple les vias sont trop proches des pads des capas du rail d’alim.
Bon pour un prototype c’est pas grave, mais si je dois industrialiser un peu le truc, si je pouvais éviter les courts - circuits au câblage c’est bien.
Aussi j’ai des diamètres de vias a modifier (typiquement sur les plus petits je suis à 0.2mm, passer à 0.3 me réduit le coût de la carte. Bref des petits ajustements avant même d’avoir commencé à câbler un seul composant

Certes, mais l'optique est la bonne, car tu détectes déjà les choses qui ne vont pas pour apporter des corrections qu'en d'autres ni verrait que du feu ou n'en aurait rien à cirer .

Il faut toujours être critique de son travail pour tendre vers du mieux

oui on va vers un produit professionnel qui ne va pas chercher à mettre sous le tapis certaines choses, qui tirera le meilleurs des éléments tout en étant fiable dans le temps, etc...

Que c’est beau !

Alors comment dire....oui déjà ça a l'air très chouette : flexible et bien réfléchi

Un projet qui donne envie aux novices et admirateurs, comme moi

C'est ou qu'on signe déjà ??

Je suis...
