2 voies Ultra Tiny !

[Indien]

Tu as tout à fait raison !
Je verrais sur les mesures …

C’est l’inconvénient de ce petit montage avec un vrai sub large bande, on a une suspension de sub sur un HP qui fait du haut médium

Donc le but c’est de couper plus bas, ce que le tweeter permet, je verrai à la mesure, mais comme l’ordre pourra être fort, je peux peut être viser 1,3kHz

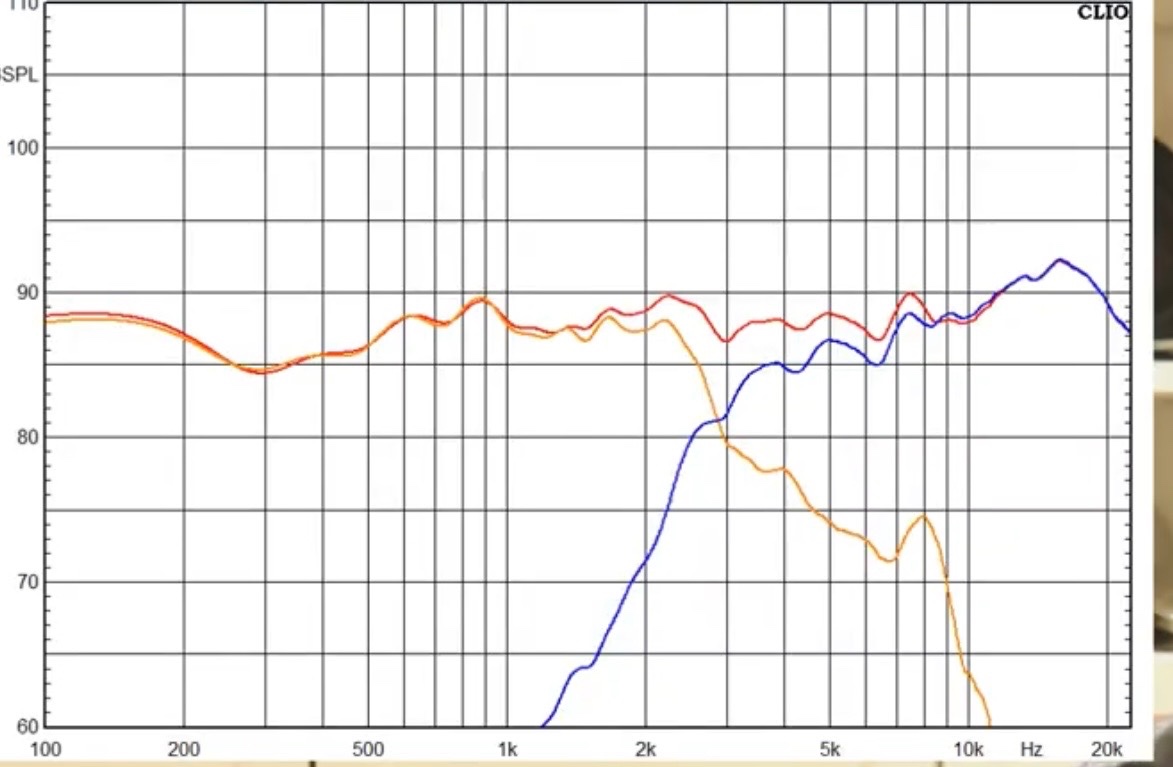

Pour son Kit Kartesian Kourtisane, ce paramètre n’a pas été pris en compte :

Je ne saisis pour l’instant pas pour quelle raison, Fx est haute vers 2,9kHz (le prix des composants pour faire un filtre qui coupe plus bas ou un calage en terme de directivité ?)

Je verrai à la mesure

[Indien]

Ah j’ai trouvé sur TLHP le filtre du kit d’origine…

https://www.toutlehautparleur.com/filtr ... 83-mm.html


la qualité des fils a l’air importante …tout comme celle des composants.. Faut vendre aux audiophiles :


Les fils pour connecter les haut-parleurs sont inclus (cuivre plaqué argent et gaine PTFE).

Les composants ont été soigneusement sélectionnés pour une expérience d'écoute optimisée :
Le condensateur de filtre passe-haut est en feuille d'argent, l'inductance passe-bas est composée de 7 fils OFC de 0.5 mm de diamètre.
Le filtre passe-bas est du 1er ordre (6dB/octave) avec linéarisation d'impédance et atténuattion "cone break-up".
Le filtre passe-haut est du 2ème ordre (12dB/Octave), avec L-Pad (non inclus) pour l'atténuation du tweeter.
Les câbles de sortie doivent être connectés comme ci-dessous :
- Noir / Vert = Sub120_vHE. Noir sur la borne négative du haut-parleur, vert sur la borne positive du haut-parleur.
- Noir / Bleu = Twt28_vMS. Noir sur la borne négative du tweeter, vert sur la borne positive du tweeter.
La carte imprimée est conçu pour être vissé sur le bornier Kartesian (KARTESIAN-TERMINAL-A) (filtre et bornier vendu séparément).

[Elgrosso]

Ha tu as trouvé je cherchais le kit. Vi pis en plus 1er et 2eme ordre, donc forcement haut

[Indien]

C’est économique mais ça n’a pas l’air d’être mal fait en dehors d’une Fx effectivement haute

[Indien]

Inspiré par les Neodio Lilli?

Tu nous partageras des mesures?

Salut Ragnarsson !

Je n’avais pas vu ton message.

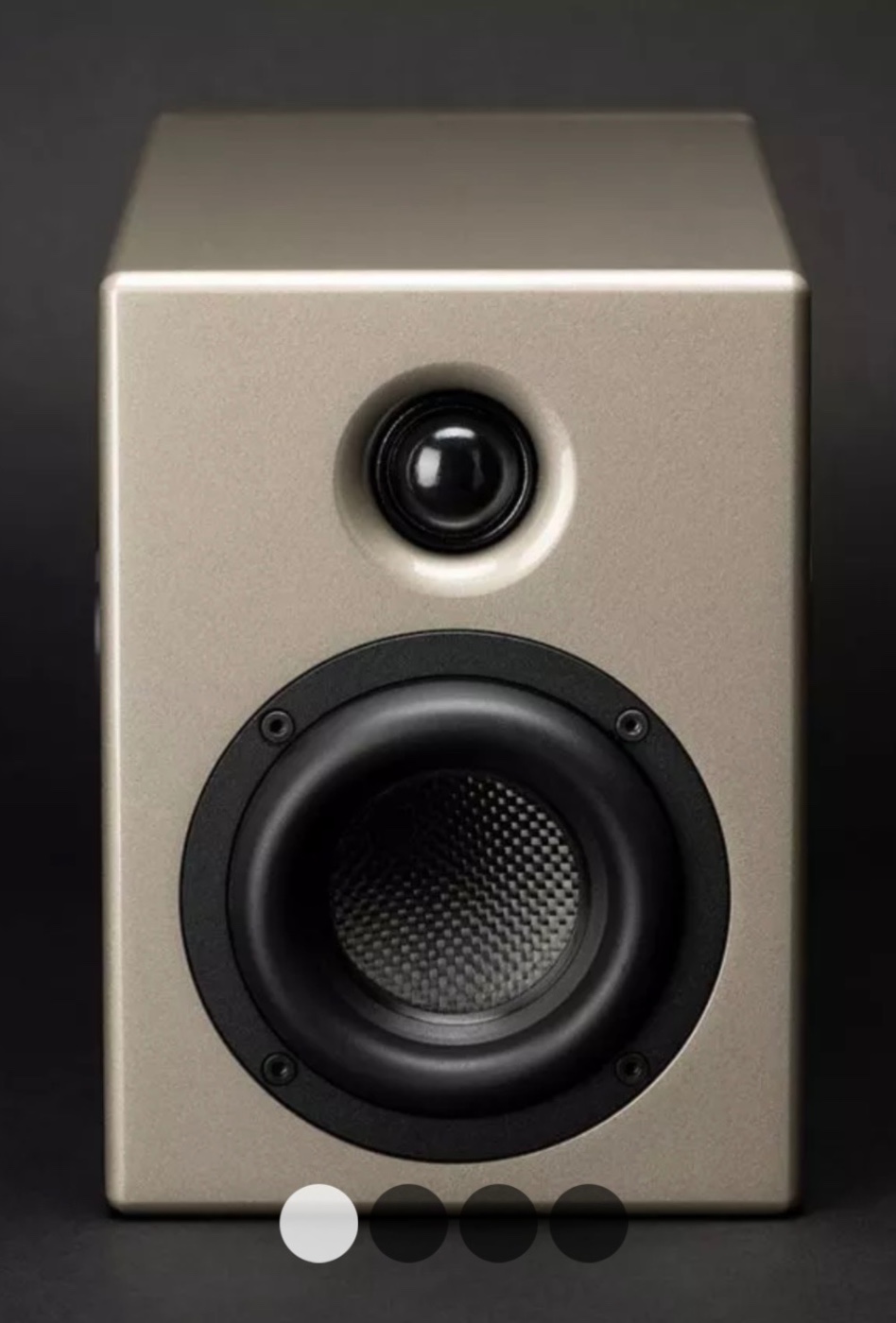

Ah oui je viens de voir la Neodio Lilli, bien vu !!!

https://www.neodio.fr/fr/hifi/enceinte-lilli/

A 6000€ la paire, c’est vrai que les composants coûtent cher….

[Indien]

Ça me donne presque envie de demander à Nicolas une paire de PureShape et d’y aller à fond

Bon on verra les mesures
