Oui bien sûr !

Jolie, et elle a l’air super bien finie !

J’ai relu ces articles il y a qq jours (avant d'arrondir ma baffle), j’etais tellement surpris de pas me souvenir de ce graph que j’ai meme fait une recherche wayback
Tu les mets a jour tellement souvent, que dirais tu de rajouter un petit tag “new” quand y’a update, ou juste un timestamp ?

Yes je mets à jour en fonction des questions et expérimentations, oui faudrait un date de maj ou un com sur le groupe FB ^^

On continue avec la fameuse de Joonas qui a fait le tour de FaceBook 46000 foix :

PureShape 24 (ou 23 je sais plus) + PURIFI PTT8 + retour de 3cm (d'où les polar parfaites) C'est du 4eme ordre ce qui rend la directivité moins constante par rapport a de l'actif 48db, il a eu quelque soucis avec l'effet entre la suspension du woofer et le front qui vient du WG. On voit bien une sorte d'accident jsute aprés coupure coté woofer:

Ce HP a été opti coté directivité mais sans prendre en considération l'impact de la partie HF sur lui même.


Idem en V évidement, plus même, c'est un peu bordélique due à la suspenssion, en plus du lob classique à coupure (moins visible en 48dB of course).

La tentative de résoudre le soucis de suspenssion des PTT, sans devoir le tourner d'1/8 pour deplacer la suspenssion gênante (à cause du logo du woofer ^^). ça marche mais il ne m'a pas fournis de mesures

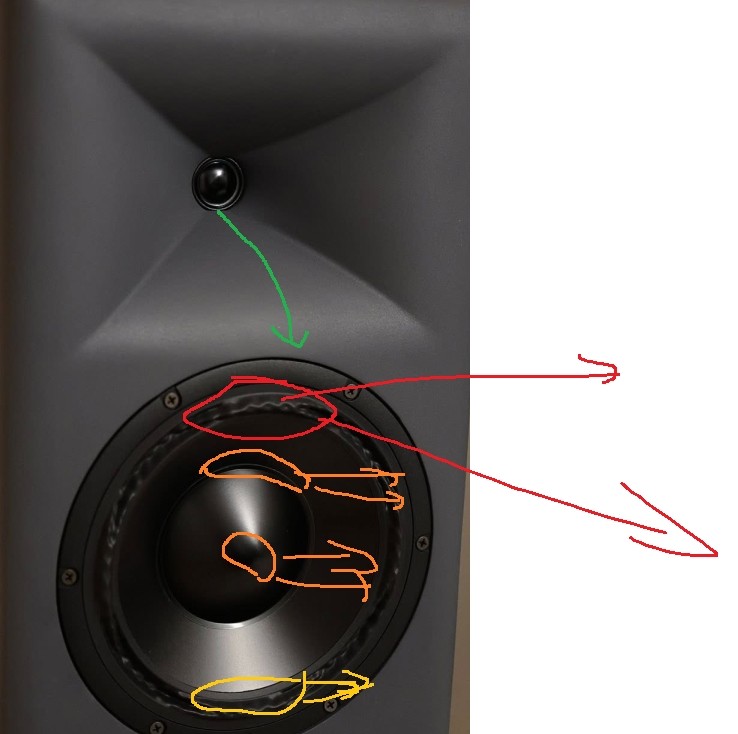

Pour la bonne compréhension du soucis:

Il n’a pas testé le hp a 45 degrés ?
Etonnant, le logo doit bien pouvoir être masqué facilement

je sais pas... je lui ai dit et répété mais bon pour lui ça va donc il laisse comme ça.

J'avais même demandé des mesures comparatif avec l'orientation ^^

Ca pinaille là, c'est top déjà.
Y a d'autres sujets à ce stade.

Clairement, quand tu en est là sur le champ direct hors grave, tu peux commencer à regarder les autres sujets

C’est sur, pis meme surround tourné il y aurait toujours le meme cone.
Mais arrivé a ce point, pour le plaisir de l’art ?

Ya quand meme une différence avec le haut de la suspension, le reste est négligeable.

ajout de la version pour Bliesma T34B :






Système de fixation securisé avec centrage lors du vissage + ring feuille A4 pour ne pas de-latéraliser le voice coil, au cas ou c'est 25€ chez Bliesma pour re-centrer mais là j'ai tout fais pour eviter que ça arrive.

enlevage de la grille sans hot gun par tirage successif, cf le site.

https://audiohorn.net/tweeter-waveguide/

Belles mesures polaires

Elgrosso a écrit : ↑20 avr. 2026, 09:04 Etonnant, le logo doit bien pouvoir être masqué facilement

Oui avec une gommette noire !

Yes, j'ai un accord de principe avec PURIFI pour en faire un avec leur gros tweeter:
https://purifi-audio.com/shop/ptt1-3t04 ... wg104-2088

Cool! Curieux de voir c’que ça donne vu qu’il arrose large tres haut.
Leur dernier pack spk16 est sympa mais c’etait dommage qu’il n’existe qu’en 120deg

Oui l'idée c'est de compléter en 90×70 constant
