C'est comme il dit Nicolas !

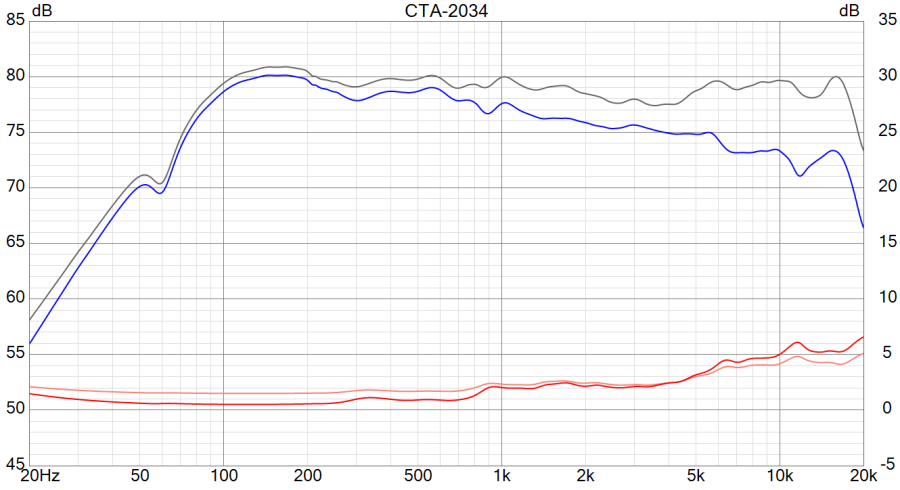

Là j'ai un soucis donc je fais en sorte d'avoir la réponse en puissance linéaire (descendante).
Dans l'axe tu as un creux mais quand tu fais la moyenne avec les hors axe, tu as un truc droit.

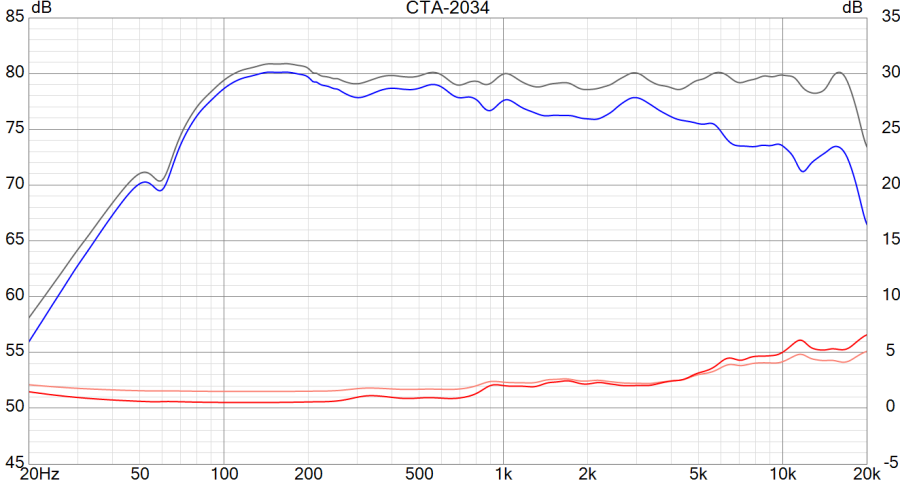

Si j'enlève la correction.
je suis "droit" dans l'axe mais le regain hors axe donnera une écoute agressive.

Mais c'est vraiment suivant le cas et le matériel ...

D.

Dagda a écrit : ↑15 févr. 2025, 10:14 Directivité normalisée avant peaufinage du filtre.

Vache, comment ça se fait que ça bunche comme ça entre 3 et 4 k ? C'est le tweeter qui cumule passage à vide dans l'axe et grand arrosage hors axe ? Aidé par la diffraction?
Marrant aussi que la courbe de DI reste quasi-flat, on s'attendrait à ce qu'elle plonge entre 2k5 et 3k5.....
Edit : ah non, c'est pas la même enceinte

C'est uniquement la diffraction

Nicolas avait tester le tweeter seul - http://speedbad.free.fr/sound/tests/tweeter/D260.png

D.

Trop fort
Et je suppose que l'effondrement de la directivité vers 6-7 k c'est le soft dome qui passe en mode annulaire... N'empêche, subjectivement ces tweeters Dynaudio sont extra, je garde un souvenir ému des D21AF de ma jeunesse - dommage que j'aie rien trouvé de mieux à faire que de les filtrer du 1er ordre

A oui clairement, les Dynaudio c'est un truc vraiment particulier ... Tu balances des watts et des watts que ça continu de monter sans sembler vouloir s'arrêter.

Là ce sont deux 15W75 avec un D260 filtrés en 2.5Voies.

D.

de belles data dagda
merci

Tiens, à propos, ça vient de sortir : un cas caricatural de dip à 2 kHz dû à un mélange de mismatch de directivité et de filtre mal foutu : https://www.audiosciencereview.com/foru ... iew.60824/
Enjoy

Fledermaus a écrit : ↑16 févr. 2025, 01:44 Tiens, à propos, ça vient de sortir : un cas caricatural de dip à 2 kHz dû à un mélange de mismatch de directivité et de filtre mal foutu : https://www.audiosciencereview.com/foru ... iew.60824/
Enjoy

Là, je pense que cela ne concerne pas la directivité (cela se voit sur les courbes normalisées de directivité), mais une très mauvaise mise en phase .

Marrant d'indiquer "Resonance" quand clairement c'est un break-up de membrane .

En anglais c'est souvent noté comme une "résonance de membrane" / "Membrane resonance".
Ça ne me choque pas.

Mais oui, on est très probablement sur une mise en phase aux fraises, ou simplement une inversion de fils au montage

D.

Alors je laisserai les experts déterminer si celle-ci aussi a un HP branché à l'envers (3 kbrouzoufs la paire, quand même ) : https://www.audiosciencereview.com/foru ... iew.60937/

Fledermaus a écrit : ↑20 févr. 2025, 06:55 Alors je laisserai les experts déterminer si celle-ci aussi a un HP branché à l'envers (3 kbrouzoufs la paire, quand même ) : https://www.audiosciencereview.com/foru ... iew.60937/

Assez simple à savoir. 2 signaux en phase à -6db, donne un seul signal à 0dB (que ce soit électrique ou acoustique). C'est pour cela que les filtres LR PH et PB donne une réponse linéaire, car lorsque tu additionnes les niveaux pour chaque fréquence au croisement. Lorsque le PB est à -6dB sur un filtre LR, le PH aussi à -6dB, l'ensemble fait 0dB (avec la mise en phase parfaite), si tu descends en fréquence, le PB agit moins par exemple -4dB, et le PH du LR pour une même FX sera forcément à -8dB, et ensemble en phase tu retrouves 0dB ...

Suffit de jouer avec VituixCAD pour comprendre la logique, la courbe d'un LR permet cela l'addition entre le PH et PB donne toujours une différence absolue de 12dB entre les signaux pour que leur addition en toute fréquence = 0dB .

D'autres types de filtres n'échappe pas à cette règle, si tu es en phase et que tu n'as pas 12dB de différence absolue entre les signaux tu créé soit une bosse, soit un creux .

Ici pour le lien que tu donnes, au croisement environ 2kHz :



nous sommes vers 102.5 dB ... Si les 2 signaux étaient en phase, aurait donc 102.5 + 6dB soit 108.5 dB.

Par déduction par rapport à ce grave, puisque les niveau SPL ne sont pas les mêmes :



Si je prend le dernier pic sur le tweeter qui st à 112.5 dB sur le premier graphe (simple coïncidence ), il est à 86db sur le 2ème graphe, soit une différence de 26.5 ... Et donc et croisement à 2kHz qui se fait donc en réalité à 102.5 - 26.5 = 76 dB.

2 signaux en phase à 76 dB = 82 dB (fameux +6dB). Et on retrouve bien cette valeur à cette fréquence, bon après il faudrait le faire pour chaque fréquence autour du croisement pour voir si le phase tracking est bon .

Donc le souci est plutôt dû à des fréquences de coupure non identiques, genre refaire un PB LR4 à 1.8 kHz et un PH LR4 à 2.4 kHz et avoir un écartement ou délai de 70µs .

Houlà, fallait pas te donner cette peine, mais merci pour les ceusses qui ont pu en profiter pour apprendre que le filtre LR croisait à - 6 dB !
C'était surtout pour illustrer que le dip vers 2 kHz est assez fréquent dans les petites 2-voies, surtout mal foutues comme celle-ci - mais même les meilleurs n'y échappent pas, cf. réponse en puissance et DI :

Le dip est surtout pour compenser un exces hors axe, rien a voir avec ce que tu montres fledermaus.

Ils ont compensé un peu trop beaucoup quand même là ... Mais oui, Dylan va effectivement le montrer dans la prochaine vidéo sur la chaîne SPL de la petite enceinte en impression 3D qu'il a réalisé. Le pourquoi du creusement entre 2 et 4 kHz très présent sur des nombreuses petites biblio ou colonne à largeur modérée .

Quand on raccorde un petit tweet a dôme sans guide d'onde a un medium ou grave médium plus grand on se retrouve tout le temps avec un excès hors axe dans cette zone de fréquences.

wakup2 a écrit : ↑20 févr. 2025, 14:18 Le dip est surtout pour compenser un exces hors axe, rien a voir avec ce que tu montres fledermaus.

Euh... tu parles de la biblio PMC ? Si oui, quel excès hors axe, alors que c'est là où la directivité du midwoofer rétrécit ?
Sinon, pour la KH 150, moins la cata mais pas d'excès hors axe non plus...

J'en déduis que tu parles du cas particulier d'un dip qui serait introduit intentionnellement dans une courbe flat dans l'axe pour compenser un excès de puissance sonore (=excès hors axe) dans une gamme de fréquences donnée (j'en ai aussi une très modeste expérience avec mon mid dôme ) - tandis que de mon côté je rapportais juste des exemples récents de dips que je suppose non intentionnels (?) mais qui ont néanmoins l'air tout sauf rares

Non je parles de manière générale, le DIP consiste a creuser la réponse dans l'axe pour compenser un excès hors axe, c'est très courant, pas du tout un cas particulier.

Il n'y a aucun DIP sur la KH150

Si on appelle "dip" au sens large un creux dans une courbe, il y en a bien un sur la courbe de puissance de la KH150 - si on réserve le terme à une atténuation intentionnelle d'un HP dans une zone où il présente un excès relatif hors axe (typiquement en début de bande d'un tweeter dôme sans WG dans une 2-voies typique), en effet il n'y en a pas, grâce au WG et à la compétence des gars de chez Neumann en matière de filtrage

A l'origine c'est le BBC dip entre 2 et 5KHz, les tests ont été uniquement fait en creusant la réponse dans l'axe donc rien a voir avec le creusement de la réponse hors axe ! Après on pourrait chercher les causes qui peuvent être diverses... mais je le répète, en général quand on raccord un petit tweet a dôme avec un cône plus grand... il ne faut pas trop s'étonner sur les bienfaits du creux dans cette zone avec ce genre d'enceinte. Après c'est plus ou moins variable au cas par cas, on est dans une zone sensible pour l'oreille, la disto, le fractionnement des HP de grave medium, etc...

Oui, on est d'accord, comme je disais c'est même une recette que j'ai appliquée... n'empêche que les enceintes avec un creux au raccord midwoofer-tweeter, que ce soit en SPL dans l'axe ou en puissance, c'est pas ça qui manque - et ça a pas toujours l'air intentionnel, et encore moins destiné à compenser un écart de directivité entre HP voisins... c'est la malédiction des 2-voies !
