Los Fledermonstros

[Fledermaus]

Mesure l'impédance

[Dagda]

Et que même qu'en fin de semaine devrait y avoir une nouvelle vidéo sur ce sujet d'ailleurs

[pvrx]

Bonjour,

Petit HS (mais je n'y reviendrai plus quand j'aurai la réponse...)
Comment fait-on pour avoir des images aussi nettes sur ce fil ?

Pascal

[Fledermaus]

En ayant recours à un hébergement tiers (Casimages).

[pvrx]

Merci, je vais essayer !
Je me retire sur la pointe des pieds...

[Fledermaus]

Reviens quand tu veux, et sens-toi le bienvenu !

[Kro]

Les hébergements extérieurs ne sont pas souhaitables sur les forums.
Dans un an ou deux plus rien ne sera visible et le post deviendra inutile.

[Dagda]

Exactement ... ça nous a posé pas mal de souci sur un autre forum.

Et surtout avoir une image propre à l'origine

Regarde cette photos.
Elle fait 4592 x 3064 mais est hébergée sur mon serveur.


La miniature est réduite à 800 pour la plus grande longueur.
En cliquant dessus tu vas avoir une "lightbox" qui va s'ouvrir avec l'image limitée à 1072 de large ou du genre.
Mais avec un clic droit / ouvrir l'image dans un nouvel onglet, tu auras l'image d'origine sur mon serveur à la taille normale.

Pour une photo, le redimensionnement se passe souvent bien, mais pour des courbes et du graphique, c'est plus bordélique avec pas mal d'abérations visuelle.
Donc autant avoir un image de base propre avec la technique expliqué plus haut pour Vituix et REW

Désolé pour le HS

D.

[Fledermaus]

Ah oui, moi aussi j'ai subi le désastre Hostingpics :((
C'est pour ça que depuis j'ai pris un hébergeur payant, normalement c'est pas supposé disparaître de sitôt.

[Rascalito]

Oh les vilains trolls!
Sur ce, quel amortissant et épaisseur pour tes ouïes STP?

[Fledermaus]

Mais non, faut être tolérant, chacun doit pouvoir s'exprimer
Euh, sinon, une couche de feutrine de 1 mm ou 2, plus une couche d'équivalent-métisse en 45 mm.

[xnwrx]

Mais tu ne nous as pas dit qui c'était sur la photo ?

[Rascalito]

ça ne semble pas très proche des simuls. Et effectivement, y'a un bel très bel effet genre cardio et directivité constante mais l'angle est très ouvert.
L'emplacement des ouïes c'est fixé, peut-être qu'en jouant sur le matériau amortissant et/ou son épaisseur et/ou sa "compression" lors de la mise en place tu vas arriver à rendre l'ensemble plus directif.
Si on regarde les brevets, il peut aussi y avoir des planches intérieures qui augmentent le trajet de l'onde et donc le déphasage mais bon, c'est de l'empirisme...
Pour les ratatinages, ça pourrait pas venir du fait que tu as 2 ouïes qui te créeraient un effet de peigne?
Je suis impatient de voir l'évolution de ce premier jet.

[Nicolas]

Je l'ai expliqué a Fledermaus mais je le remet ici, l'accident à 400/500hz (depends de la taille de la caisse) est lié à l'annulation entre ce qui sort de la ventilation du moteur, donc initialement de l'arriere du cache noyaux, avec l'on de arriére de la membrane, on réfléchis a plusieur truc mais en effet il faut surement s'inspirer de ce qui est tapped horn/piece de phase et co pour phaser tout ça d'une maniére au d'une autre et/ou rajouter du mélamine a des endroits stratégiques.

Perso je simule parfaitement l'accident et sa cause, avec un 8NMB420 je l'ai à 400hz malgré 2cm de mélamine partout. Augmenter l'amortissant n'a pas eux d'effet (enfin pas sur cet accident là)

[Fledermaus]

Oui je pensais à l'idée d'appliquer à l'arrière de l'aimant une sorte de tapered tube amorti à la Dickie pour neutraliser ce qui sort du moteur, mais faudrait pas que ça perturbe le fonctionnement du HP (dont un exemplaire vient de partir pour un stage en banlieue West ) donc ni que ça résonne, ni que ça entrave le X, ni que ça gêne le refroidissement...

D'ailleurs sur ce crobard la sortie du moteur a l'air carénée hermétiquement :

[Nicolas]

West coast même

Bon sinon j'ai dégagé l'annulation et je dois regler le truc, trés difficile de le rendre variable avec la fréquence, si c'est trés actif le bas est nickel mais pas le haut ou inversement, un chouilla relou

[Rascalito]

Quand Nico post, faut le décodeur... "dégagé l'annulation" c'est une contrepèterie?
Bon, et ces 150° d'ouverture, on fait comment pour les réduire?

[Fledermaus]

Pas moyen, si c'est trop large pour ton usage il te faut plutôt un gros guide d'ondes, ou un pavillon... mais c'est pas vraiment le problème là, s'agit plutôt de gérer les conflits de phase survenant entre l'arrière du HP et les slots

[Nicolas]

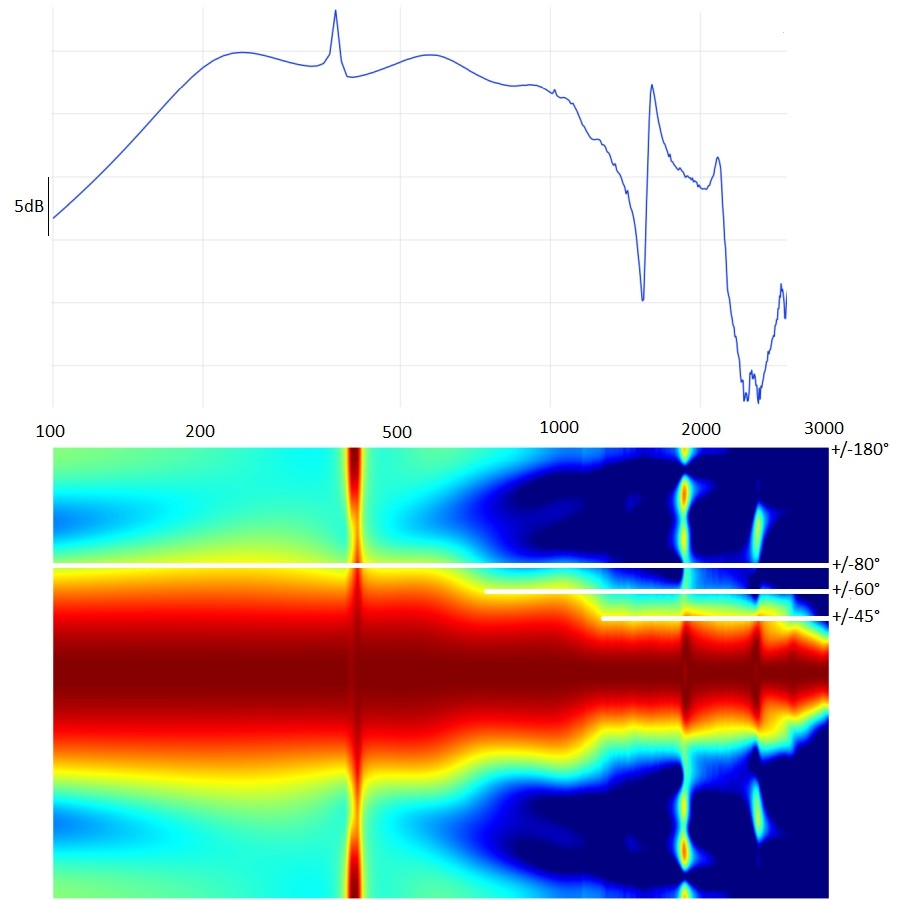

oui et ça finis par faire un front d'onde de pahse différente, je me demande si tout simplement les HP cardio ne sont pas des HP non ventilé, j'avais parlé trop vite, je l'ai jsute rendu plus soudaine, en FEA haute def :

rendu cardioide.jpg (74.68 Kio) Vu 1407 fois

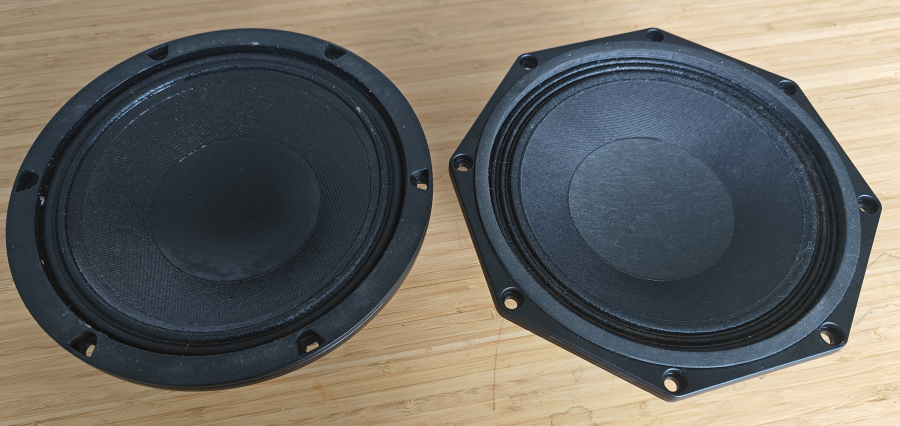

le B&C de Fledermaus et un 8MNB420 (2005) de pvrx par contre, je me rend compte que le model 3D à jour a le cache noyaux et dans l'autre sens (ce qui change la phase de ce qui sort de l'arriére du HP), bon je suis reparti pour un échange de mail avec eux mais à mon avis le sens a changé récemment, on des photo dans l'un ou l'autre sens en fonction des sites de vente.


[Fledermaus]

Ah ouè, la vache, ça peake un peu !
