Sur !

Donc au milieu du salon, canape etc repoussés au plus.
micro et centre woofer a 130cm de haut, moitié de la hauteur de piece.
1m de distance entre les deux
Ha et sur les cotés 2.5m mini, 5m devant et 3 ou 4m derriere.


Ils sont en 180, je peux ne mettre que 90 degrés si trop lourd

test :

J’ai refais les polars, a partir de 5.2ms de fenêtrage calculés pour mes distances, et surtout en limitant la bande visible dans vituix.
C’est plus clair :

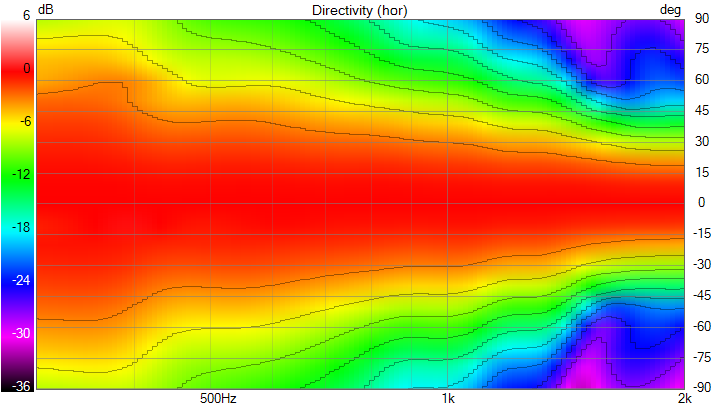

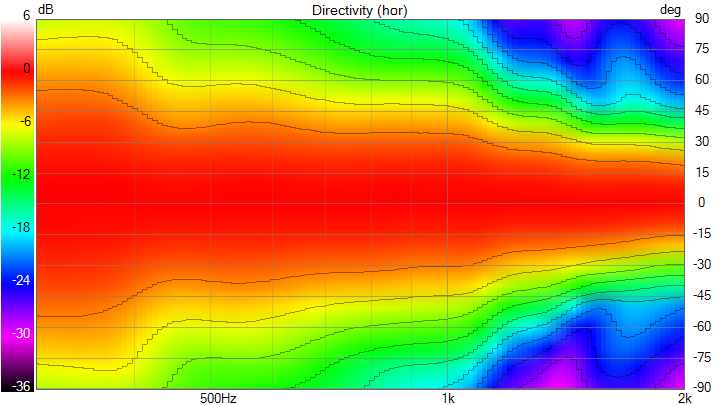

Rond Carré Et un gif L’accident a 60 sur le rond je ne sais pas ce que c’est.
Mais le bord carré est en effet plus linéaire ! Plus CD entre 500 et 1000hz
Je vais essayer de mettre le pav mesuré avec ses arrondis dans la boucle.

Edit : j’efface les simus d’integration du pav, j’avais oublié un truc : les mesures du woofer extérieur étaient dans l’axe du pav, en intérieur dans l’axe du woofer.
Donc fausses des le départ, seules les précédentes en intérieur sont bonnes.

Plutôt à 380hz ...
Mais l'effet de la diffraction tu vas le voir surtout plus haut en fréquence. Tu commences à voir des effets vers 1600 / 1700 (sur les mesures des woofers seuls).

Mais vue la taille de la caisse, ça sera un peu limité comme effet.

D.

Il vaut mieux distinguer Midrange Narrowing et Beaming:

Le Midrange Narrowing, c'est de la sur-diffraction sur les bords de caisse (cette dernière est une cause et non un effet) : le front d'onde se plie tellement qu'il finit par « décoller » de la surface (le peeling). Ce rétrécissement prématuré donne sa directivité au système (içi dans tout le medium). C'est un phénomène naturel et même nécessaire : sans ce resserrement, on ne pourrait jamais raccorder proprement avec un pavillon à 90°.

Le Midrange Lobbying ou Beaming, c'est plus haut en fréquence (hors bande utile sur un woofer). Là, on a des interférences de bords sur les arêtes de la caisse, qui se comportent alors comme une source secondaire (une sorte d'écho de bord) qui réémet un signal déphasé et retardé. Ce signal vient interférer avec le front principal, créant des accidents constructifs (pics) et destructifs (creux) qui fragmentent la réponse en lobes.

Le second cas c'est la diffraction de caisse du coup !
J'ai du mal à visualiser le "fonctionnement" du premier par contre.

Les deux sont de la diffraction de caisse. La seule différence, c'est l'état du front d'onde :

Le Narrowing : C'est la diffraction « propre ». Le front d'onde se plie et décolle (peeling). On ne voit pas trop d'accidents sur la courbe dans l'axe, la directivité se resserre plus ou moins proprement comme vue sur les mesures içi.

Le Beaming/Lobing : C'est la diffraction « sale ». Le front a décollé, mais en plus, les arêtes créent des sources secondaires (l'écho de bord) qui reviennent interférer avec le front principal. C'est là qu'on voit les accidents (pics/creux) dont tu parles.

Si on ne regarde que les accidents en haut on rate toute la phase où la caisse sculpte la directivité du woofer (ce qui est l'objectif içi) plus bas en fréquence.
