Réglage EQ Filtre Actif

[Dagda]

Bah si justement, tu peux parfaitement les mettre en opposition avec les deux membranes qui bougent en parallèle, quand l'un avance, l'autre recule

D.

[Corentin34725]

Bah si justement, tu peux parfaitement les mettre en opposition avec les deux membranes qui bougent en parallèle, quand l'un avance, l'autre recule

D.

Mmh je vois pas trop comment :')

En soit elles sont dos à dos dans la caisse, je sais pas je comprends pas trop lol !

Je vais sortir la caisse là d'ailleurs, j'ai trouvé de quoi la mettre à au moins 1m20/1m50 de haut sans me casser le dos :')

[Sensunda]

Sauf si tu as inverser par erreur la polarité au niveau d'un des HP

[Corentin34725]

Sauf si tu as inverser par erreur la polarité au niveau d'un des HP

Impossible ^^, j'ai tout bien vérifié lorsque j'ai fait les cosses en les branchants ! ^^

[Corentin34725]

Voici les mesures des médiums !
Faites à 3m environ..
(je viens de me rendre compte que sur la table de mixage j'avais un peu de grave et de medium en+..)
S'il faut je les referais.
J'ai été un peu écourté par la pluie du coup j'ai dû faire vite :/

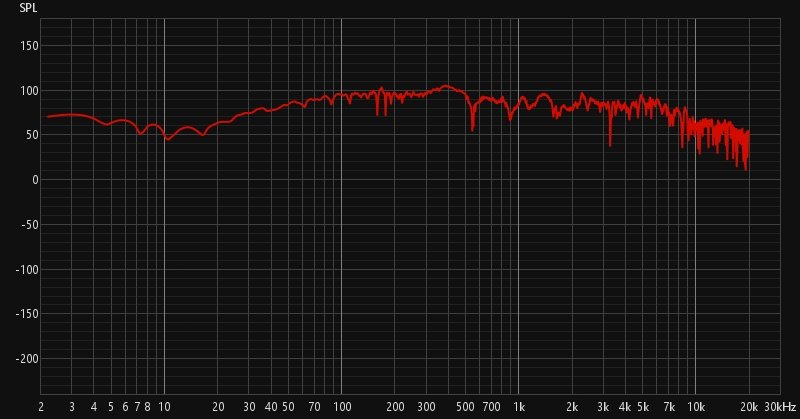

En single :

Single MID.jpg (55.16 Kio) Vu 771 fois

En double :

Double MID.jpg (54.75 Kio) Vu 771 fois

[Dagda]

un haut parleur c'est une bobine de fil enroulée sur un support, "plongée" dans un champ magnétique (aimant) et ce support est lié à la membrane (collage).



La bobine a deux extrémités.
Une extrémité, un fil, va sur une borne, l'autre extrémité sur l'autre borne.

Si on applique une tension continue aux bornes du haut parleur, la membrane va soit "sortir", soit "rentrer".
Alors, faut pas mettre une tension de dingo hein ! 1 Volt ou 2 suffisent pour voir comment ça bouge.

Par convention, lorsque l'on applique la tension aux bornes, si la membrane "sort" la borne + du HP est la borne + de la source d'alimentation.

Lorsque tu branches deux HP ensembles, tu peux les monter en parallèle. C'est a dire que tu vas relier les + ensembles et les - ensemble pour n'avoir que 2 fils.
Si tu branches une source de tension continu, les deux membranes vont bouger de la même manière.
Soit elles vont "sortir" ensemble, soit "rentrer" ensemble.
On va alors dire qu'ils sont brancher "en phase".

Mettons maintenant que tu branches les HP en parallèle mais que tu relis le + du HP 1 avec le - du HP 2 et le - du HP 1 sur le + du HP 2.
Tu as toujours deux fils mais si tu appliques une tension continu, alors tu vas avoir le HP 1 qui va "sortir" et le HP 2 qui va "rentrer".
On va alors dire qu'ils sont brancher en "opposition de phase".

Pour ton application, et dans 99.99999% des cas, les deux HP doivent être raccordés "en phase".

Mais vu ta réponse en fréquence, on doit être bon, sinon tu n'aurais presque pas de son sur certaines plages de fréquences.

Est-ce plus clair ?

D.

[Corentin34725]

un haut parleur c'est une bobine de fil enroulée sur un support, "plongée" dans un champ magnétique (aimant) et ce support est lié à la membrane (collage).



La bobine a deux extrémités.
Une extrémité, un fil, va sur une borne, l'autre extrémité sur l'autre borne.

Si on applique une tension continue aux bornes du haut parleur, la membrane va soit "sortir", soit "rentrer".
Alors, faut pas mettre une tension de dingo hein ! 1 Volt ou 2 suffisent pour voir comment ça bouge.

Par convention, lorsque l'on applique la tension aux bornes, si la membrane "sort" la borne + du HP est la borne + de la source d'alimentation.

Lorsque tu branches deux HP ensembles, tu peux les monter en parallèle. C'est a dire que tu vas relier les + ensembles et les - ensemble pour n'avoir que 2 fils.
Si tu branches une source de tension continu, les deux membranes vont bouger de la même manière.
Soit elles vont "sortir" ensemble, soit "rentrer" ensemble.
On va alors dire qu'ils sont brancher "en phase".

Mettons maintenant que tu branches les HP en parallèle mais que tu relis le + du HP 1 avec le - du HP 2 et le - du HP 1 sur le + du HP 2.
Tu as toujours deux fils mais si tu appliques une tension continu, alors tu vas avoir le HP 1 qui va "sortir" et le HP 2 qui va "rentrer".
On va alors dire qu'ils sont brancher en "opposition de phase".

Pour ton application, et dans 99.99999% des cas, les deux HP doivent être raccordés "en phase".

Mais vu ta réponse en fréquence, on doit être bon, sinon tu n'aurais presque pas de son sur certaines plages de fréquences.

Est-ce plus clair ?

D.

OK yes j'ai compris :'), c'est tellement compliqué l'audio je me rend compte haha...
Mais du coup ils sont bien branché comme j'ai dit, +1 et -1 sur l'un et +2 et -2 sur l'autres

[Dagda]

Compliqué, pas forcément, mais il y a quantité de paramètres et de critères à considérer pour réussir à sortir un truc qui va bien.

Ça demande de la patience et du temps.
Parce que quand tu crois avoir compris, tu découvres des nouveaux trucs à assimiler, puis en fait tu te rends compte que t'avais pas tout compris, donc tu recommences ..........

Bref, c'est sans fin (et c'est commun à beaucoup de domaines).

D.

[Corentin34725]

Compliqué, pas forcément, mais il y a quantité de paramètres et de critères à considérer pour réussir à sortir un truc qui va bien.

Ça demande de la patience et du temps.
Parce que quand tu crois avoir compris, tu découvres des nouveaux trucs à assimiler, puis en fait tu te rends compte que t'avais pas tout compris, donc tu recommences ..........

Bref, c'est sans fin (et c'est commun à beaucoup de domaines).

D.

Oui en fait, de base, j'ai acheté ces caisses dans le but de juste avoir du son, et étant fan de basses, j'avais besoin d'avoir un sound pas trop trop coûteux et qui soit modelable dans le futur pour pouvoir en racheter petit à petit..

Au final j'ai quasiment sortie 1000€ et à savoir j'en aurais acheté un d'occas, mais bon, je suis très maniaque et un peu matérialiste du coup ça m'embêter de ne pas avoir du neuf entre les mains ^^.

Et de là en effet, à force de creuser, savoir quoi acheter etc... On s'y perd vite sans aide ^^

[xnwrx]

Peux tu nous mettre les fichiers mdat, car là encore, l'échelle en ordonnée ne permet pas de voir clairement.

Merci

[Corentin34725]

Peux tu nous mettre les fichiers mdat, car là encore, l'échelle en ordonnée ne permet pas de voir clairement.

Merci

yep bien sûr !

https://drive.google.com/drive/folders/ ... sp=sharing

(j'ai discuté un peu autours de moi, apparement les nimax sont vraiment très mauvaises pour les médiums..)

[xnwrx]

Merci.
Bon je suis vraiment désolé de te le dire, mais tu ne vas pas vraiment pouvoir quoi que ce soit de bon avec ces têtes médium. Les mesures ne sont vraiment pas belles. Ca fera de la musique, mais certainement pas de la bonne musique.

[Corentin34725]

Merci.
Bon je suis vraiment désolé de te le dire, mais tu ne vas pas vraiment pouvoir quoi que ce soit de bon avec ces têtes médium. Les mesures ne sont vraiment pas belles. Ca fera de la musique, mais certainement pas de la bonne musique.

Je sais bien… Mais bon, j’aimerais quand même pouvoir les régler afin de les protéger et de les faire tourner un peu !

[Corentin34725]

En sachant que je les ai déjà faites un peu tourner, avec un filtrage approximatif juste en bridant les fréquences pour ne pas qu'elles aillent trop bas ou trop haute et le rendu était pas horrible du tout !

[Dagda]

On va trouvé un truc.
Oui c'est pas ouf, c'est pas idéal ... Mais justement, réussir le petit challenge d'en sortir un truc sympa, c'est aussi ça qui est intéressant

[Corentin34725]

On va trouvé un truc.
Oui c'est pas ouf, c'est pas idéal ... Mais justement, réussir le petit challenge d'en sortir un truc sympa, c'est aussi ça qui est intéressant

ça serait cool ! après dans l'absolu je peux toujours la revendre et passer à autres chose mais bon, je kiffe le design.. lol :')


Du coup je dois commencer par quoi ?

[Dagda]

Alors là comme ça je dirais.

Se mettre une courbe cible avec une fréquence en LR4 ... mettons à 2k. Un passe haut et un passe bas.
Le passe haut pour l'aigu, tu te débrouilles pour coller à la cible.
Idem pour le médium.

Ensuite tu mets les deux ensemble, et à la jonction tu ajustes le délai pour que la réponse soit à plat.

Oui, dit comme ça c'est pas super clair peut-être

[Corentin34725]

Alors là comme ça je dirais.

Se mettre une courbe cible avec une fréquence en LR4 ... mettons à 2k. Un passe haut et un passe bas.
Le passe haut pour l'aigu, tu te débrouilles pour coller à la cible.
Idem pour le médium.

Ensuite tu mets les deux ensemble, et à la jonction tu ajustes le délai pour que la réponse soit à plat.

Oui, dit comme ça c'est pas super clair peut-être

Je t'avoue que je vais pas faire semblant en disant que j'ai compris mdrr..

Je vais essayer de me renseigner sur internet :')

[Dagda]

Je peux t'expliquer mais faut un peu de temps devant soi pour écrire la procédure

[Corentin34725]

Dites moi si j'ai faux ^^
Mais ce que je dois faire je pense c'est :

En gros mettre un filtre passe haut/bas pour éviter aux hp dans les fréquences qu'on ne veut pas du genre, basse fréquence pour le tweeter ?

Et je dois le mettre par exemple :

Pour le medium :


Entre 300hz et un peu avant 2000hz ?

Et pour l'aigu :


Il faudrait du coup le mettre un peu avant les 2000hz et jusqu'à 20khz ?


Le but étant que ça forme un V à la jonction ?


Puis avec l'eq de rajouter ou enlever du Db là où la courbe aurait des pics vers le bas/haut ?
