Lorsqu'on effectue des mesures d'enceintes à proximité du sol, on est confronté aux réflexions sur ce sol, qui provoquent une série de dips dans la réponse.
Ces dips apparaissent lorsque l'onde réfléchie arrive au micro avec un retard d'un nombre impair de demi-longueurs d'onde par rapport au signal direct.

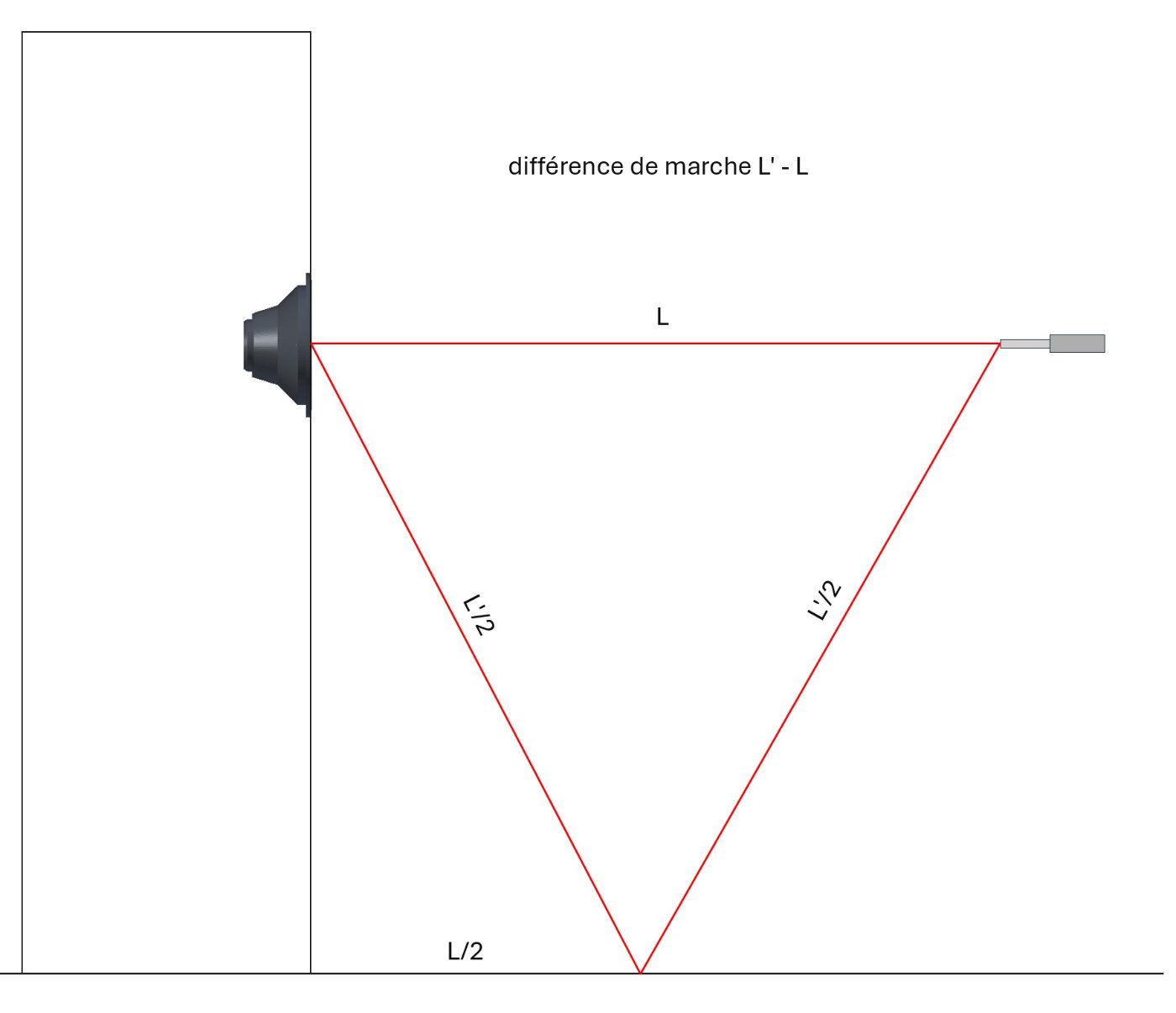

Pour la disposition ci-dessous, on doit ainsi retrouver un premier dip lorsque la moitié de la longueur d'onde est égale à la différence de marche L'-L.
Les dips suivants se succèdent ensuite avec un écart de deux fois cette valeur.
La réponse impulsionnelle permet de visualiser la réflexion :
La réponse :
La réponse en peigne s'observe plus aisément si on passe en échelle linéaire :
La différence de marche calculée à partir de ces mesures ressortirait ainsi à 98cm.
Compte tenu des imprécisions liées aux conditions de mesure (planéité et horizontalité du sol, distance du HP au sol, distance micro), on n'est finalement pas loin du compte et la pratique corrobore assez bien la théorie.
Ceci ne permet pas pour autant de faire une mesure "propre".
J'ai donc refait des essais, micro à deux mètres, en plaçant au sol des plaques de laine de roche de 45mm d'épaisseur (en deux épaisseurs sur la zone centrale), comme illustré ci-dessous.
Sur le graphique ci-dessous, j'ai superposé la réponse initiale à 1m sans absorbant et la réponse à 2m avec absorbant.
On voit que la réponse avec absorbant est nettement plus lisse que la première.
Les deux courbes sont quasiment superposables à partir de 2000Hz.
Pour bien faire, les dispositions à prendre consistent donc d'une part à augmenter la différence de marche pour que l'onde réfléchie parvienne au micro avec au minimum une dizaine de ms de retard, ce qui permet de fenêtrer la mesure de façon exploitable. Il faut donc viser une différence de marche de 3 mètres au moins, et donc placer le HP à mesurer à 2m de hauteur environ si on veut effectuer la mesure micro à 1m.
C'est d'ailleurs une recommandation usuelle, j'aurais bien fait de m'en inspirer...
D'autre part, placer de l'amortissant au sol dans la zone de mesure ne peut pas faire de mal.
Pascal
)
