padawan stagiaire débutant (mise au point d'une enceinte 1,4" + 15")

[Nicolas]

la meilleur façon de le savoir c'est de faire varier le fenêtrage et de constater l'impact sur le SPL, faites simple ^^

[minicos]

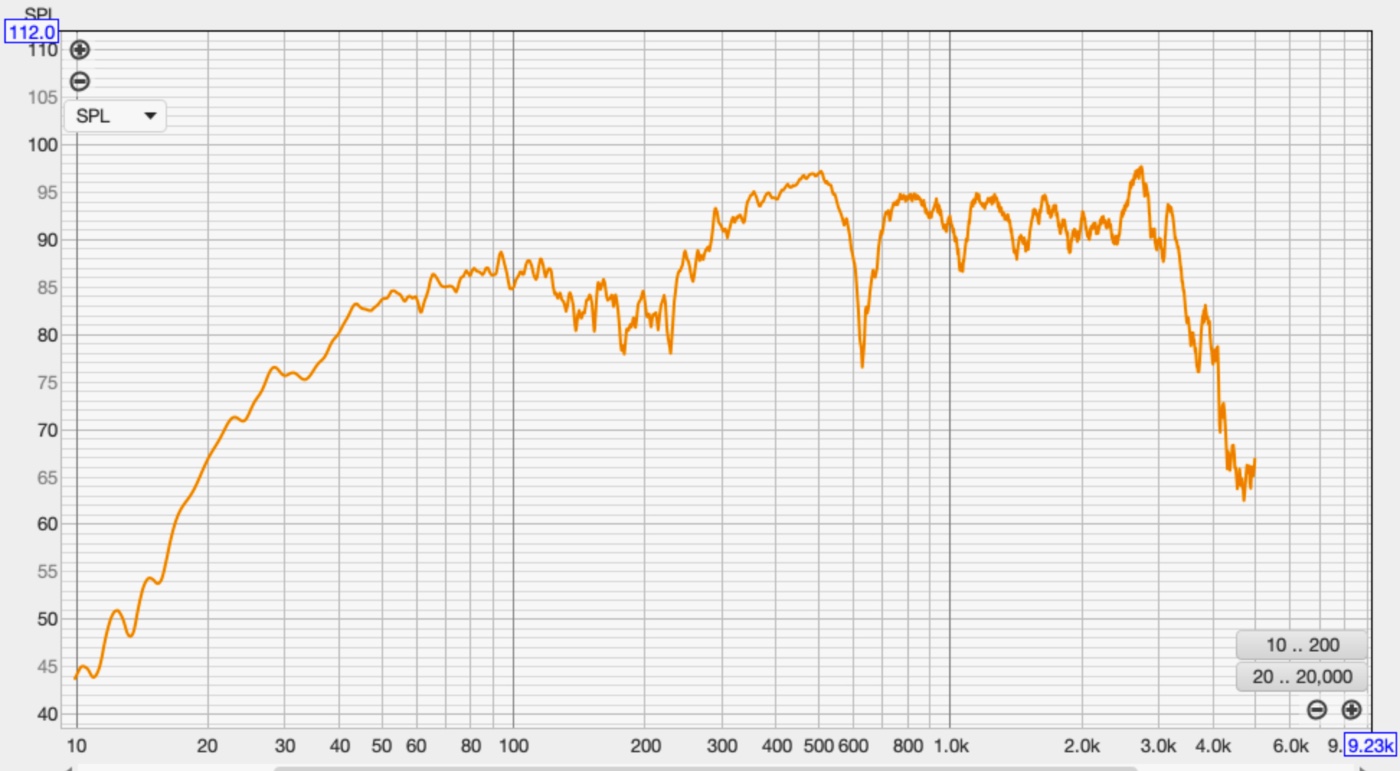

En mesurant sans laine au sol, voici ce que l'on obtient : voir image.

On observe bien la réflexion du sol à 230Hz, puis 633Hz, puis 1063Hz, etc...

En posant 200mm de laine de coton au sol, tout ce qui est au dessus de 500Hz (environ) est absorbé.

Mais on voit bien que les trous sont très étroits. À 160Hz (environ) il se passe autre chose.

[minicos]

Merci pour tous vos messages.

J'ai donc refait des mesures dehors, idem que sur les photos.
Cette fois-ci, j'ai mesuré l'enceinte droite (identique à la gauche normalement).

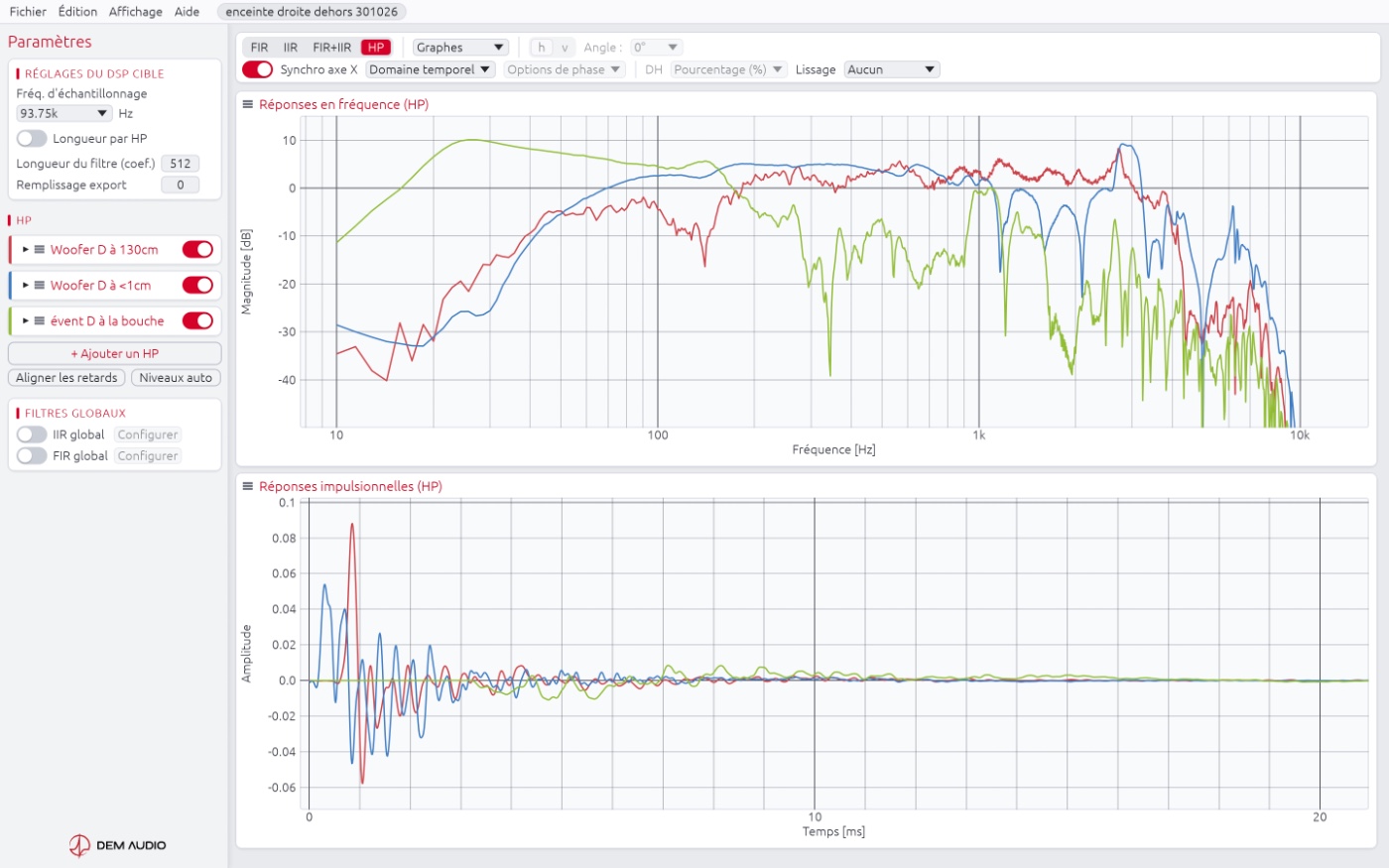

J'observe le même phénomène bizarre de creux large et profond à 140Hz. Cette fois, je me suis approché de l'enceinte. Le micro est à 130cm du baffle. J'ai donc aussi mesuré le woofer à quelques millimètres du cache poussière ; et également l'évent (micro au centre de la bouche sortante/extérieure).

[minicos]

Il se passe clairement un truc bizarre vers 140Hz.
Le woofer présente un creux à 135Hz et l'évent présente une bosse à 140Hz, même fréquence que trou du woofer mesuré à 130cm

[minicos]

Après un verre de rhum, je dirais que le truc bizarre à 140Hz c'est le sol

[Elgrosso]

Le sol se rapproche tjrs avec du rhum

Bizarre en effet, en regardant les mesures du debut du fil y’a aussi une petite bosse vers entre 100-200hz, une interaction entre event et woofer ? un truc qui se voit sur l’impedance ? (mais j’y connais rien en events)

En tous cas le changement de distance de micro montre bien que ça vient aussi du sol, de 160 a 190-200hz en se rapprochant.
Les variations du calcul venant sans doute des approximations des mesures au déca, de la pelouse, de la legere pente on dirait etc
Le top serait de la monter sur un tabouret, ou carrément sur la seconde enceinte.
Et ptet juste a 1m du micro, enfin c’est pour du in-wall ou pas ? (pas de bords arrondis mais event derriere)

Sinon tu peux aussi surélever la métisse, par exemple en mettant plus de coussins dessous, un petit gap, voir un gros aidera a lisser. Mais bon si tu vises que le XO c’est ptet pas utile.

[pvrx]

Puisque tu es motivé pour les mesures, ça vaut vraiment la peine d'approfondir cette histoire de réflexions dues au sol.
L'approche par le fenêtrage est une possibilité, mais avec une réflexion autour de 3ms il n'y a aucune information exploitable en dessous de 500Hz dans le meilleur des cas.
La mesure en plan de sol permet de s'affranchir totalement de ce phénomène, et elle est tellement simple à mettre en oeuvre que ce serait dommage de s'en priver.
J'ai rendu compte de mes propres mesures là :viewtopic.php?p=20512#p20512

Je joins également un court pdf sur le sujet, très simple et éclairant.

Pascal

Ground Plane Measurements Mark Gander.pdf

(949.23 Kio) Pas encore téléchargé
