Projet enceintes HIFI 100% DAI qui à mal tourné.

[Kro]

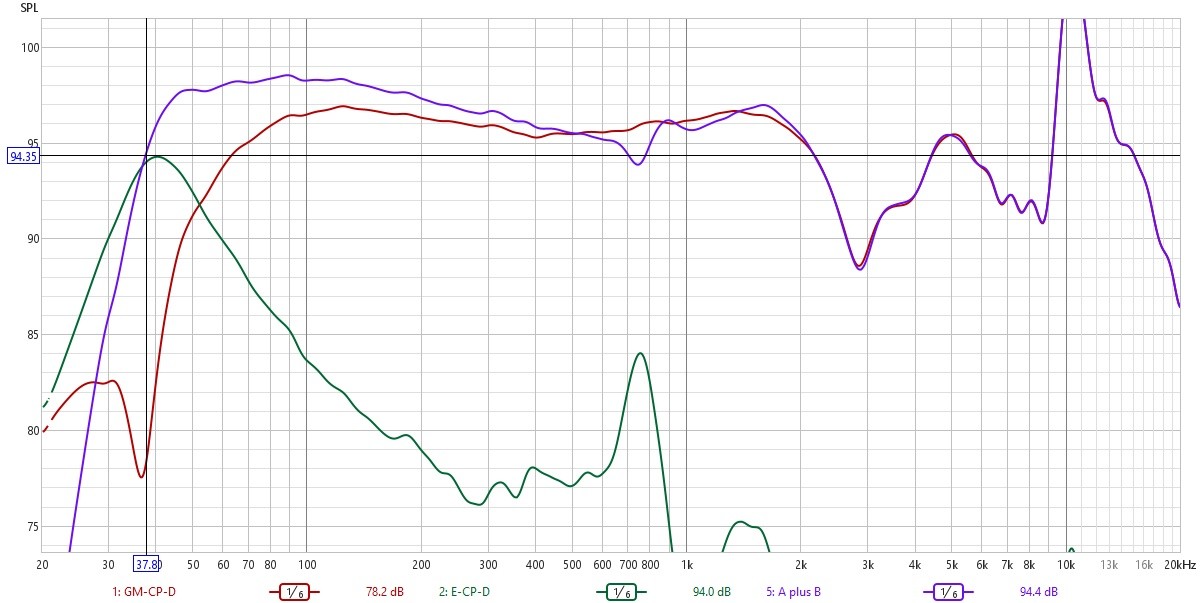

L'accord est bas et la mesure ne démarre qu'à 20Hz, difficile de combiner précisemment (en corrigeant le niveau de l'évent).

Mais j'arrive à un truc qui ressemble à la simu.
En prenant le 200Hz comme reference j'arrive dans 37Hz à -3db on est à +/-2db facile là mais dans les grandes lignes c'est ok.

[Kro]

J'ai pas mesuré l'impédance du tweeter oups. Le plafond de l'enceinte est tapissé d'amortissant déjà, il faudrait que je regarde dans les courbes d'essai d'amortissant que j'ai fait plus haut voir si cet accident s'était atténué.
Concernant l'accord c'était a peu près 40hz pour 22 litres la cible suivant l'interprète donc ok.

L'impédance du tweeter est importante pour simuler un filtre.

L'amortissant met en plus que tapisser.
Met du remplissage genre 1/3 de la hauteur par trop tassé.
Ca augmentera virtuellement le volume pour l'accord mais c'est pas grave du tu as de la marge de ce côté.

[Kro]

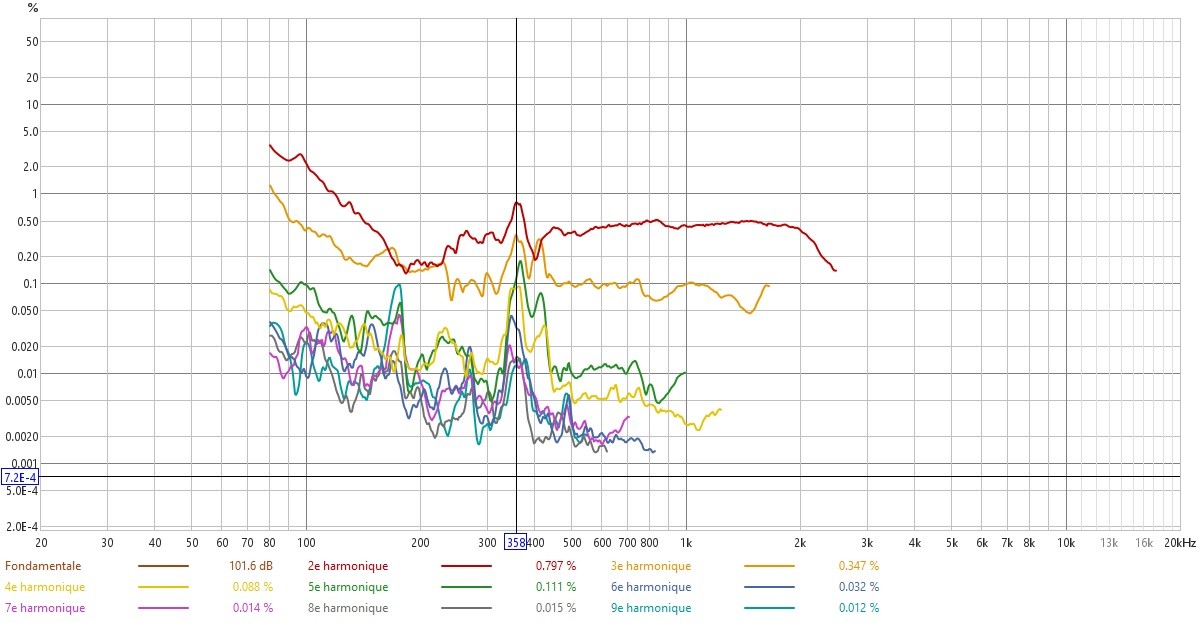

Pour les distos on est tronqué pour l'enceinte gauche
Mais à droite on voit un pic de disto sur toutes les harmoniques à la même fréquence vers 360Hz, comme l'accident sur l'impédance.

Tu dois avoir un problème à cette fréquence, une vibration ou quelque chose comme ça.

Essai de balancer du 360Hz sinus pur sur mon woofer et voit si tu devines pas quelques chose.

Essai une mesure avec l'évent bouché aussi.

[Kro]

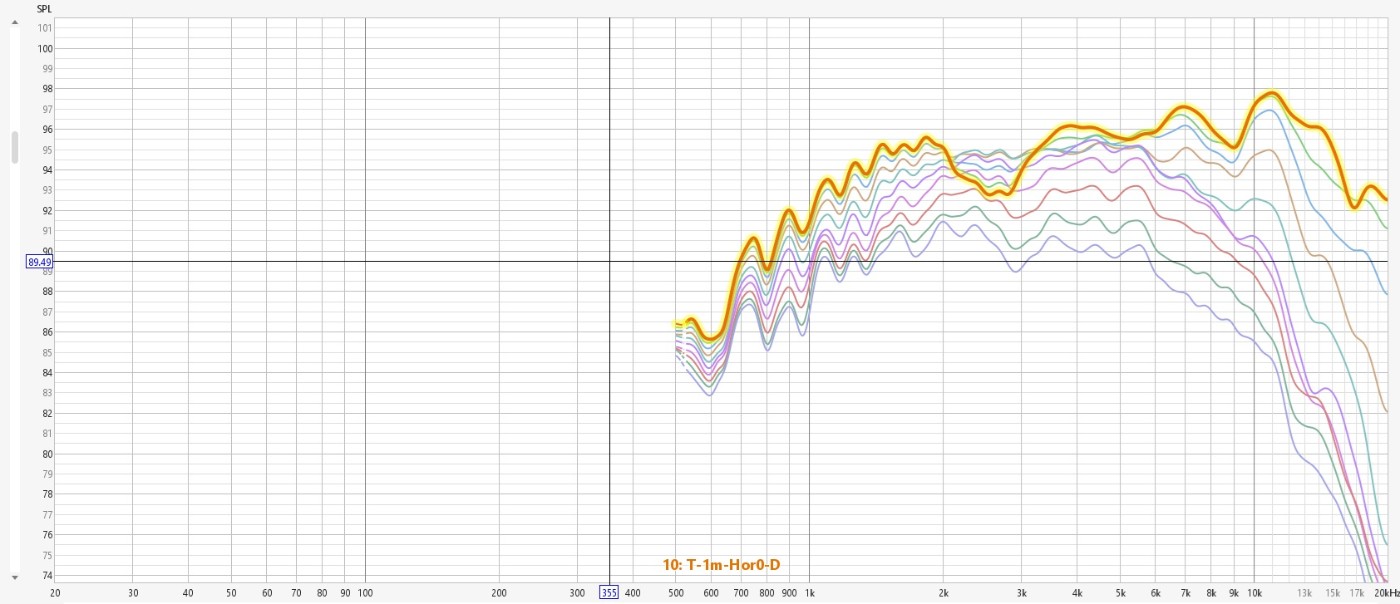

On voit bien l'effet du tweeter centré avec la diffraction.
Dans l'axe il y a un gros accident qui se compense naturellement hors axe.

Lors de la réalisation du filtre il ne faudra pas chercher à combler ce creux dans l'axe.

[Kro]

Sur les polaires il y a une inversion sur l'appellation des fichiers entre tweeter et woofer gauche.
J'essaie de regarder plus tard pour rentrer ça sous vituix mais il me faut l'impédance du tweeter.

Et refait celle du woofer aussi pour que je l'ai au format impédance / ohms.

En tout cas tu as bien bossé on devrait arriver à quelque chose !

[DIYUSER]

Il est vrai que sur l'une des deux enceintes j'avais une vibration à deux reprises assez proche dans le sweep. Je me suis dit que c'était l'ancien filtre que j'ai posé au fond, légèrement vissé et surtout avec le rouleau de fil posé dessus, le tout assez proche de l'évent en plastique... mais pas les deux cotés. J'ai fait ça pour prendre en compte l'emcombrement du filtre mais c'est peut être une connerie.
Je referais les mesures nécessaires en début de semaine car ce WE j'ai ma petite.
Merci encore
