Projet enceintes HIFI 100% DAI qui à mal tourné.

[DIYUSER]

il y en a qu'une, celle en façade.

[Dagda]

Oui mais c'est la sortie casque. Donc droite et gauche + la masse.

[DIYUSER]

il n'y a que le fil du bout du jack qui est raccordé en signal donc T, je ne sais pas si c'est droite ou gauche

[Dagda]

Difficile de dépanner à distance du coup

[DIYUSER]

Tu pensais à intervenir sur quoi avec cette info, je comprend pas ?

[Dagda]

Sans avoir la carte, le montage, la config logiciel sous les yeux, c'est compliqué de faire un diagnostique et de te dépanner ...

[DIYUSER]

Bon j'ai compris que le T du jack TRS c'était la sortie Gauche du casque donc output 1. Je vais quand même brancher un casque sur cette sortie pour voir si le son est ok des deux cotés, il ne me reste que ça.

Toujours un clipping excessif, ça veut bien dire que quelque chose en sort.

J'ai toujours une cassure quand je fait un check level bizarre ça aussi.


[Dagda]

La cassure c'est normal pour le check.
Par contre tu mesures quoi là ?

[DIYUSER]

Je suis toujours sur "open circuit cal" j'ai pas avancé . La coupure c'est chelou quand même la carte fait comme une extinction dans ce laps de temps. J'ai essayé avec une frequence d'échantillonage à 48k mais c'est pareil.

Bon allez c'est dimanche et le dimanche c'est poker, je vais décrocher car ça me rends fou cette histoire et je vais essayer d'aller gagner du budget pour le nouveau projet.
Merci bonne soiree.

[DIYUSER]

ça y est je penses avoir réglé le problème. J'ai refait le câble de mesure JIG en utilisant la sortie droite donc R sur le jack TRS qui viens sur la sortie casque(output 2 dans REW). Puis sous les conseils de l'IA j'ai changé les jack TRS d'entrée par des TS pour la forcer a comprendre un signal asymétrique et éviter les parasites et autres.

Voici toutes mes mesures de réglages de l'interface avec une seconde calibration comme tu le fais dans la vidéo mais ça diffère un peu de la première du coups... Il y a une mesure d'impédance de l'enceinte droite aussi, celle bourrée d'amortissant. Les mesures de composants sont parfaites, on va enfin pouvoir avancer.

premieres mesures.mdat

(15.82 Mio) Téléchargé 4 fois

Je met ici les explications IA pour le jack TS:

Voici concrètement pourquoi cela va fausser vos mesures ou bloquer le signal :

1. Le problème du signal "flottant" (Interférences)

Les entrées de votre Focusrite sont symétriques. Elles s'attendent à recevoir un signal sur la pointe (T, positif) et un autre sur l'anneau (R, négatif).
Si vous ne branchez rien sur l'anneau (R), cette borne va agir comme une antenne. Elle va capter tous les parasites électromagnétiques environnants (le 50 Hz du secteur, les ondes Wi-Fi/téléphone). Vous allez vous retrouver avec un bruit de fond énorme (un "hum") qui va complètement corrompre les données lues par REW.

2. Le risque d'annulation ou de perte de signal

Sur certaines interfaces audio, si l'entrée négative (R) n'est pas reliée à la masse, le circuit électronique interne ne reçoit pas de référence zéro stable. Le signal arrivant sur la pointe (T) peut se retrouver fortement atténué (perte de 6 dB ou plus) ou devenir totalement instable. Pour un JIG de mesure, où la précision au millième de volt est nécessaire pour calculer l'impédance, une telle atténuation rendra la calibration impossible.

[Dagda]

Sa réponse se tiens en effet.

Et tes mesures ont l'air très bien

D.

[DIYUSER]

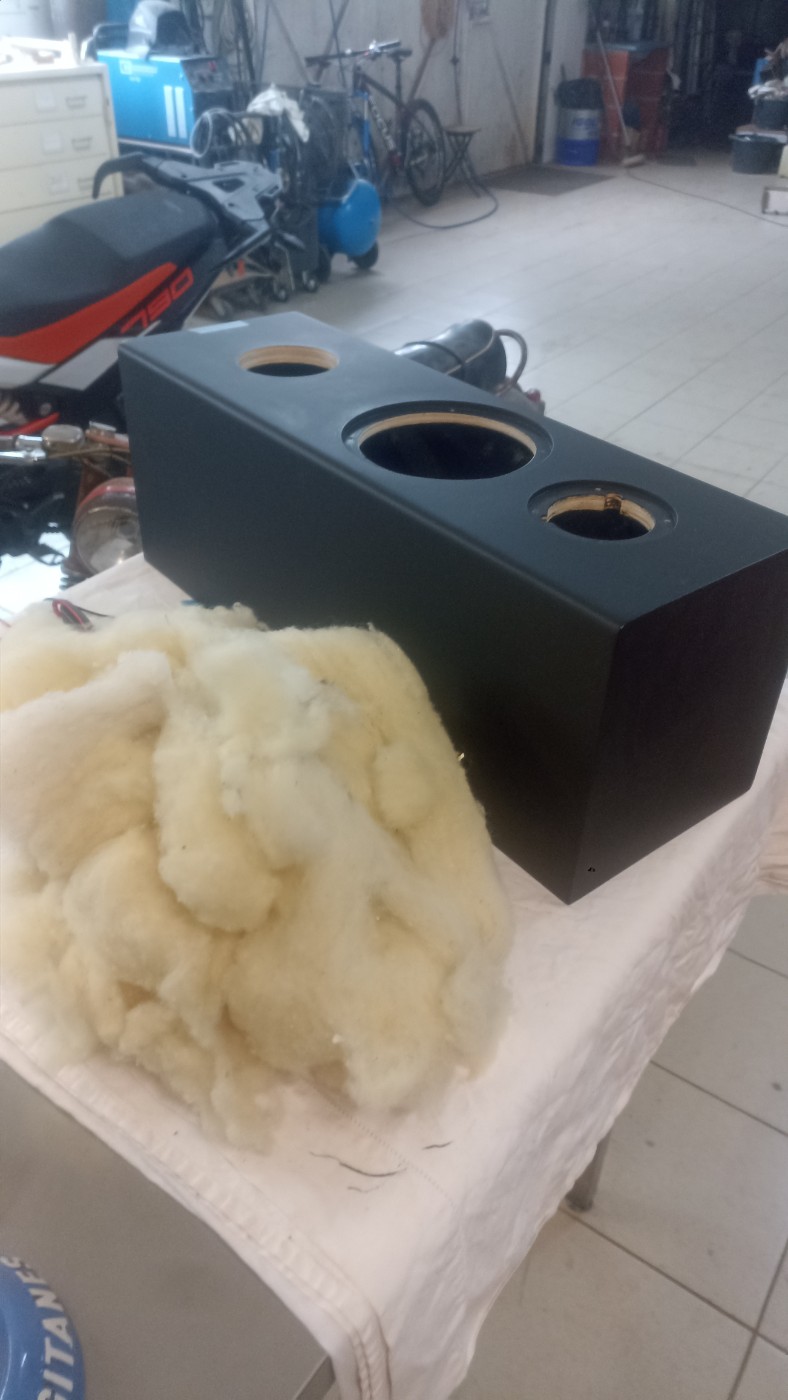

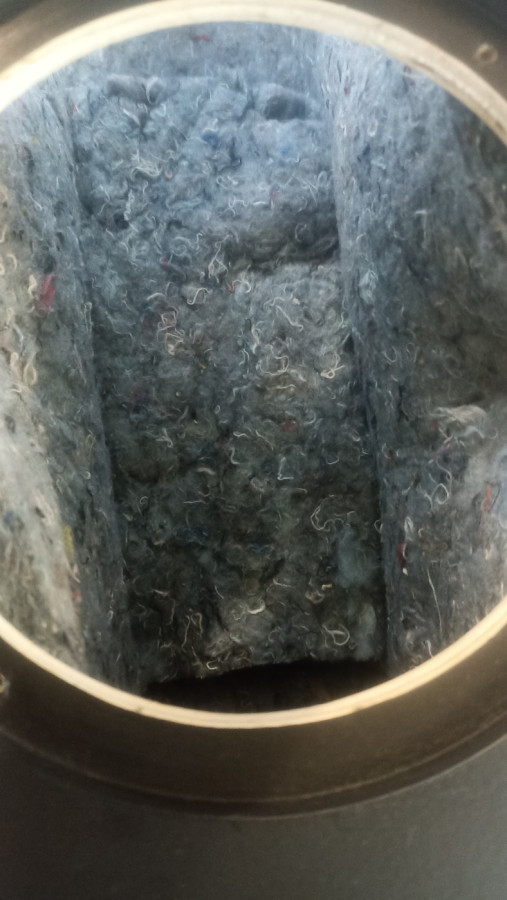

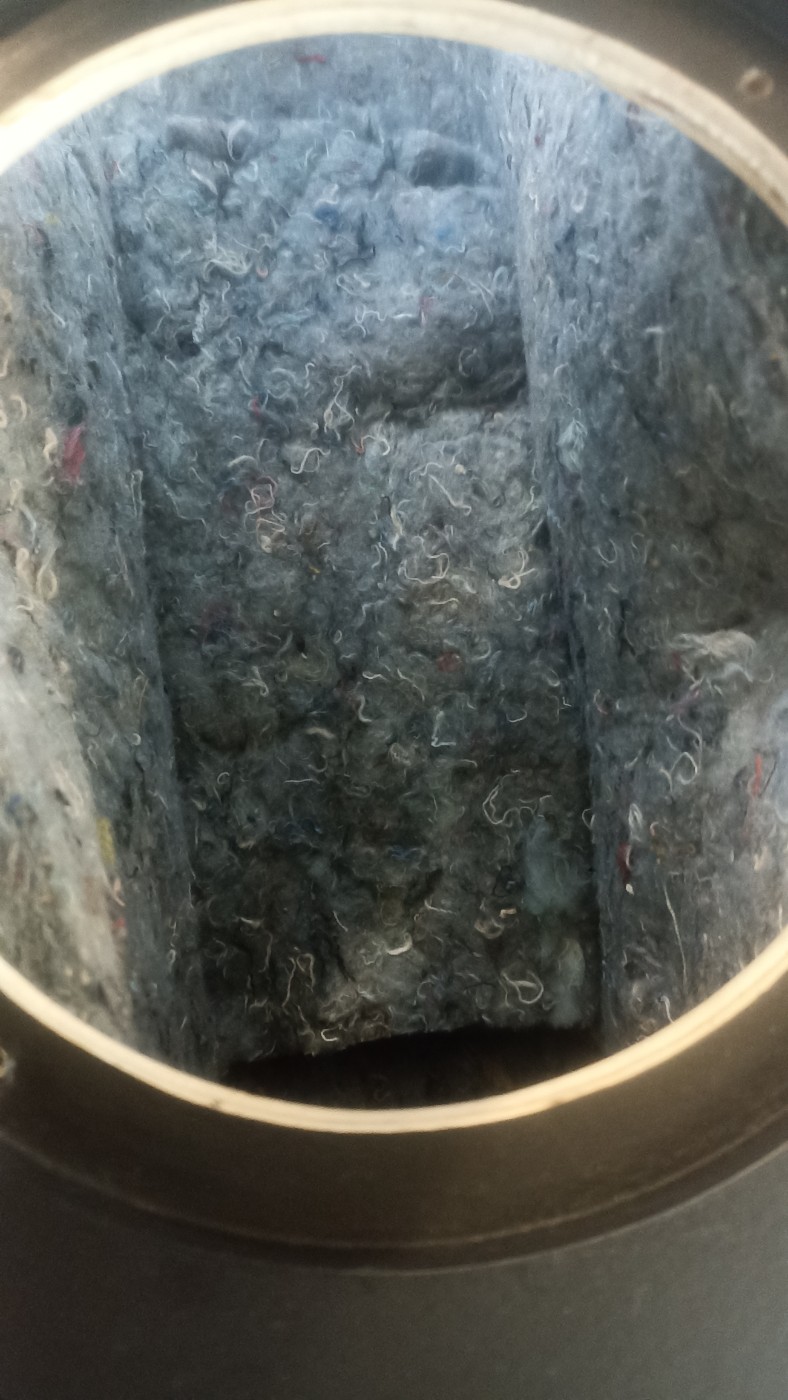

Aujourd'hui je suis retourné au garage avec le matos de mesure, j'ai repris l'amortissant avec suppression totale de la laine de mouton pour remplacer par de la métisse uniquement. L'accord est a 40,6hz avec une simple couche + plus un morceau derrière le HP. Par contre impossible de faire une mesure spl, les galères sont de retour. Bien sûr comme j'ai changé la sortie signal pour le câble JIG, les réglages ne collent pas avec la procédure en vidéo. Il faut revoir l'attribution des entrées sortie ref etc mais malgres pas mal de tentatives, je n'y suis pas encore. Je pense qu'il y a vraiment un sujet voir une vidéo a faire juste sur ça: entrées, sorties, ref, loopback et leurs interaction entre les fenêtres mesures/soundcard/level (in ref in )
Je ne sais pas si je suis le seul a galérer avec ça mais c'est quand meme décourageant pour un novice.

[Dagda]

Tu n'es pas le seul.
IL y a régulièrement des emmerdements. Parfois c'est juste un souci de câblage mais assez souvent c'est lié à la configuration ... Et là on ne peut pas faire grand chose.

J'ai eu la chance de ne jamais être confronté à un montage problématique, pourtant avec plusieurs PC, plusieurs cartes de marques différentes ..., donc je m'en sors bien, mais il faudrait que j'arrive à trouver un cas problématique en live pour le documenter un peu.
Je pense que ça pourrait en effet faire une vidéo sympa et très aidante.

D.
