La phase - Série de 4 vidéos !

[Dagda]

Le temps de vol !



La phase acoustique (au niveau du HP)

[Pio2001]

Merci pour la vidéo ! Tu t'attaques à un sujet complexe aussi bien mathématiquement que dans son application à l'audio.

[Dagda]

Merci et oui en effet ...
Je te raconte pas les nœuds qu'il a fallu que je défasse dans ma petite tête

Mais je n'aborde pas le fond mathématique, là je reste en "surface". Uniquement la compréhension "acoustique et physique" de la chose si on veut (sans paraitre présomptueux).

D.

[Pio2001]

Pour moi le plus difficile à comprendre ça a été que la phase en millisecondes n'a rien à voir avec le group delay en millisecondes.

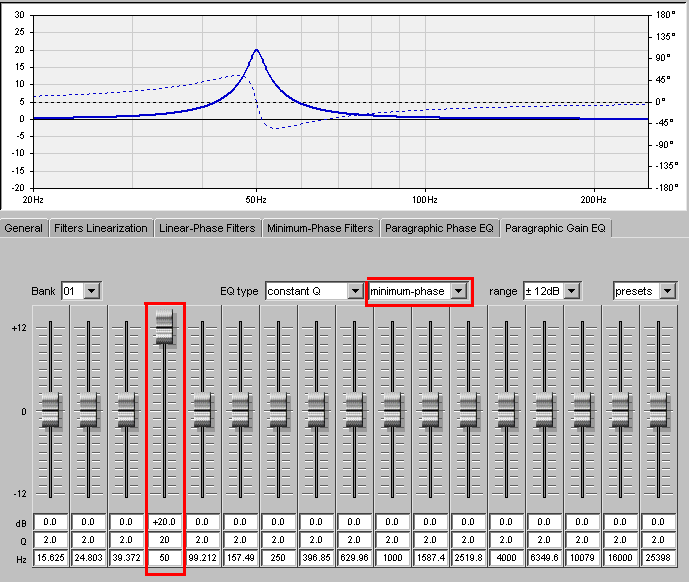

Par exemple ici, je crée une égalisation de +20 dB à 50 Hz :


Le logiciel m'indique que je vais avoir du déphasage à 46 et 54 Hz (3 ou 4 milllisecondes), mais pas à 50 Hz.

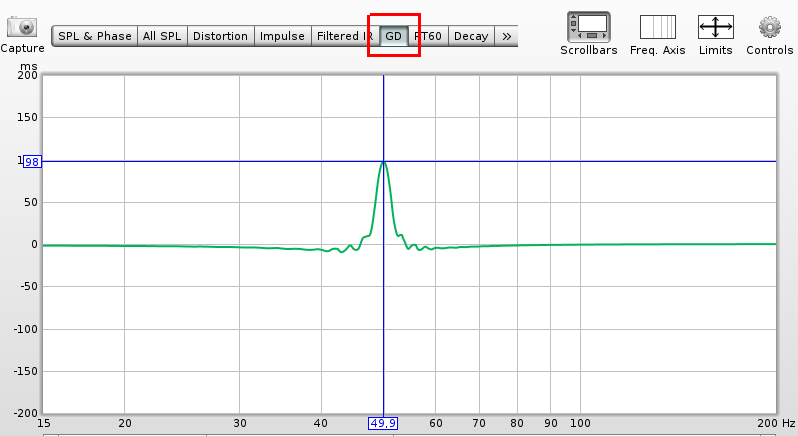

REW m'indique en outre que je vais avoir du group delay à 50 Hz (100 millisecondes !), mais pas à 46 ni à 54 Hz, où il passe par zéro.


Et en effet, on peut voir cela en appliquant l'égalisation à une courte sinusoïde, c'est très visuel. La phase c'est le décalage des crêtes, le group delay, c'est le décalage de tout le signal.

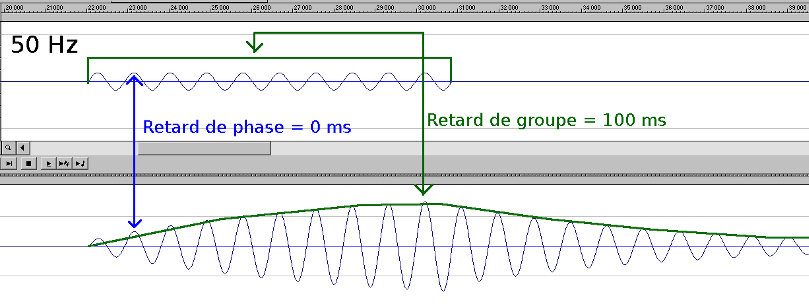

A 50 Hz :

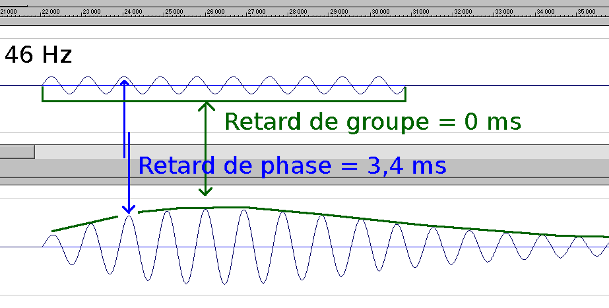

A 46 Hz :


[Dagda]

C'est le sujet des deux prochaines vidéos (phase et délai de groupe)

[Dagda]

Hop, seconde vidéo en ligne
