Cherche idées

[LeCaribou007]

Bonjour,

J’ai depuis une douzaine d'années une paire d’enceinte DIY à base de Fostex FW208N et FT48D, appelé Satch (Hommage à Joe Satriani).
Equipées d’un filtrage passif en 24db/oct @ 1.2Khz , d’un woofer qui descend à 40-45hz -3dB dans 25L, peu encombrantes au regard du son massif, Rendement suffisant pour mon Cambridge 851C, j’ai profité de leurs belles prestations de manière satisfaisante, sans ressentir de manque particulier.




Je souhaite me lancer dans une nouvelle conception afin de découvrir autre chose,
...bien que ce soit surtout parce que j’aime bien bricoler !

Le cahier des charges :
à minima aussi bien, mieux, tant qu'à faire!
Encombrement max environ L250xP300xH1050mm
HPs esthétiquement « Beau »
Budget : Maxi 2000 au total (menuiserie, Hps, Filtres, etc…)

Bien que par simplicité, je préférais un kit tout fait façon Troels, Je suis équipé pour partir d’une conception nouvelle (micro, Dayton DATS, etc…) (j’ai déjà fait pas mal de réalisations)

J’ai un penchant pour une 3 voies, voir même déjà ma petite idée des HPs potentiels...
Ce que je cherche ici, dans un premier temps, ce sont des idées!
En effet, je n’ai pas suivi les modes depuis 10 ans, je verrais au coup de cœur ou cela nous mène.

Au plaisir de vous lire.


Quelques exemples de mon historique:

LC81 (DX25TG09-04+HDS-P830869)


Léana (Tang bang W4-657SH + 28-847SE)


Susanna (BC25TG15-04 + SDS-P830657)
PS: une petite fierté, Plusieurs forumeurs les ont faites! (Olmy, Eric, David, ...)


Susanna David.jpg (24.5 Kio) Vu 738 fois

Susana Olmy.jpg (22.43 Kio) Vu 738 fois

Susanna Eric.jpg (20.74 Kio) Vu 738 fois

Tarja (Seas CA22RNX+MCA12RC+27TFFC)


Thomson (Visaton W200S8+W130S8+SB acoustics SB26STC)


Kit Visaton VIB2000GF
Nota: je n'ai pas installé le condensateur fourni dans le kit (meme pas essayé!), j'ai mi un plus haut de gamme direct).


La bien connue ZRT


[Indien]

Superbes réalisations !! Bravo pour les finitions !

[Dagda]

Belles réalisations en effet !

Questions.
Est-ce que, partir sur une esthétique pour aller vers le choix des HP ne serait pas pertinent puisque tu souhaites avoir quelque chose de beau ?
Est-ce que tu es réfractaire à l'idée du guide d'ondes ?
Pourquoi pas une 2.5 Voies ?

D.

[androuski]

Hello,
jette un oeil au dernier coax 5" de Faital pro : le 5HX220. Un bijou. En combinaison avec le 10RS430 (utilisé par Troels !) dans une grosse biblio format PMC/HARBETH

[Indien]

Tu as sinon des combo 2 voies à base des fameux pavillons AudioHorn

Couple pavillon / compression pour une directivité plus marqué qu’un guide d’onde, 90 degrés H typiquement

Le choix des designs est vaste !!!

viewtopic.php?t=555

[Dagda]

C'est vrai que l'option coax + grave peut être sympa !

Je viens de tomber sur la dernière production de SB Acoustics - https://sbacoustics.com/product/sb15bac30-8-coax/
Les courbes semblent pas mal.
ça reste un tweeter donc il ne faudra pas trop lui demander de gros SPL mais les courbes sont vraiment propre pour un coaxial de ce type !

D.

[Kro]

Salut Jeremy, merci de t'être inscrit.

Pour info je l'ai eu une demi heure au téléphone hier on a déjà bien discuté de tout ça.
Notamment qur l'importance de la réponse en puissance et la gestion du grave (vidéo à venir).

Je pense que le projet en cours de Dylan serait un candidat potentiel à mettre dans la liste.
3 voies en passif c'est un peu galère parfois.

[Dagda]

Le projet en question c'est une 2.5 voies, Sb-Acoustics en HP, guide d'onde et évent de Audiohorn et filtrage passif.

D.

[Elgrosso]

Bienvenu !
Tu cherches une esthétique travaillée sur la finition ou la forme également ?
En vous lisant parler coax je pense de suite a la saranna (https://www.sigbergaudio.com/products/saranna)
Ca reste une colonne, moderne dans l’approche avec cardio, et coax.

[LeCaribou007]

Est-ce que, partir sur une esthétique pour aller vers le choix des HP ne serait pas pertinent puisque tu souhaites avoir quelque chose de beau ?
Est-ce que tu es réfractaire à l'idée du guide d'ondes ?
Pourquoi pas une 2.5 Voies ?

effectivement cela fait quelques jours que je parcours internet à la recherche de design, plus que de chercher des HPs!

J'aime bien les Salk Speaker, le jeux de couleur,
bien que j'inverserais en mettant le clair à l'exterieur (erable) et foncé à interieur (chene ou noyer)

Salk Speakers.png (80.98 Kio) Vu 561 fois

J'aime bien certains projet un peu fous, je pense que c'est une invention de l'IA.
L'empattement au sol est un peu grand, mais en version trépied ya moyen de faire quelque chose via un woofer qui ne necessite pas un gros litrage.

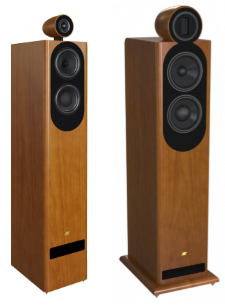

J'aime bien le tweeter separé des White ebony (Dr. Werner Hartmann / Hobby Hifi 1-2016) ou des Jean Marie Reynaud,
...histoire de faire un peu de tournage bois. à voir techniquement l'impact sur la réponse en fréquence.

White Ebony.png (47.49 Kio) Vu 561 fois


J'aime bien certains style de Troels, Ekta ou Illuminator entre autres
il joue avec les couleurs via une ou deux bandes de foncé sur clair, le socle foncé pour mettre le filtre est une bonne idée,
le tweeter au milieu est sympa, les rainures en sortie de la TL donnent un style...

Troels Ekta.png (56.49 Kio) Vu 561 fois

Troels Jenzen Illuminator.png (41.86 Kio) Vu 561 fois

J'adore le design, la forme générale, des Linn 360.
Pas les plus facile à faire...Gros challenge


J'adore le style des Fyne Audio (Ten, Tweelve, etc...)
Un peu massif pour chez moi, pas assez de place dans la maison actuelle.
mais l'ebenisterie et le jeux de couleur via les lignes centrales seraient un régal.
Rammener en 8pouces, elle ferait trop allonger je pense et perdrais en style.

Fyne Audio Tweelve.png (80.14 Kio) Vu 561 fois

J'aime bien le style compact et peu profond des Rega Aya
La forme des pieds.
(aussi le tweeter au milieu, mais déjà dit)

Rega Aya.png (49.28 Kio) Vu 561 fois

Au final, ca reste des colonnes conventionnelles pour la plus part.

Tu cherches une esthétique travaillée sur la finition ou la forme également ?
En vous lisant parler coax je pense de suite a la saranna (https://www.sigbergaudio.com/products/saranna)

Je cherche une esthétique travaillée, donnant un travail soigné, avec une petite touche de style mais pas "m'as tu vu"!
la forme participera à cela. mais attention, pas trop compliqué. Je n'ai plus la grande CNC que j'avais.

Le concept des saranna via une "petite" 2 voies assistée par une 3eme voies active (dans mon cas surement sur le coté) est dans ma to do list depuis bien des années... sera surement faite pour mon fils ado dans 3 ou 4 ans.
Visaton a des kits qui ressemblent mais non actif. (Serie Vox)
Les coax, j'ai un mauvais souvenir avec une grande marque dont j'avais fait pas mal de Km pour allez écouter, et très deçu, hyper typé et directif, depuis j'ai jamais été attiré.

Je pense que le projet en cours de Dylan serait un candidat potentiel à mettre dans la liste.

Oui je suis impatient de voir cela.

jette un oeil au dernier coax 5" de Faital pro : le 5HX220. Un bijou. En combinaison avec le 10RS430 (utilisé par Troels !) dans une grosse biblio format PMC/HARBETH

Je doute pas que ce sont de bon HP, mais malheureusement
Un HP ayant un joint périphérique à la suspension, c'est rédhibitoire pour un salon!

C'est vrai que l'option coax + grave peut être sympa !
Je viens de tomber sur la dernière production de SB Acoustics - https://sbacoustics.com/product/sb15bac30-8-coax/
ça reste un tweeter donc il ne faudra pas trop lui demander de gros SPL mais les courbes sont vraiment propre pour un coaxial de ce type !
D.

Il m'arrive de pousser un peu mais dans tout les cas, pour ma pièce, le niveau sera largement dans la zone encaisable de n'importe quel tweeter

[Sensunda]

Bonjour LeCaribou .

Acoustiquement parlant la forme de la Linn 360 sera la meilleure, en arrondissant aussi le haut de l'enceinte (limiter les diffractions de bord).

Ton budget et les dimensions oriente vers un woofer 8". Si ton désires est d'être en 3 voies, la solution à base de coax est intéressante. En 2 voies le solution à base de couple compression/pavillon sera préférable à mon humble avis.

Le coax proposé par Dagda me semble approprié et sympa. En restant chez SBacoustics le woofer qui pourrait faire le grave (même en utiliser 2) : https://sbacoustics.com/product/8in-sb23mfcl45-8/
